單目相機成像程序

01 理想情況下相機成像模型

在理想情況下，相機成像模型可以看作是小孔成像模型：


相機成像模型

為了便于計算，我們將像平面進行翻轉，它們在數學上是等價的，并且相機硬體會自動幫我們處理，我們假設成像平面翻轉到了相機光心的正前方，相機模型如下，其主要包含4個坐標系：


圖1 相機程式系統中的四大坐標系

此外，還有一個歸一化平面，其實際是影像坐標系的等比縮放，也就是當 $f=1$的情況，主要是便于公式推導，它與影像坐標系是等比縮放關系，只需要乘以 $f$ 即可完成相互轉換，


圖2 歸一化平面（坐標系）與影像坐標系關系

1）世界坐標系 -> 相機坐標系

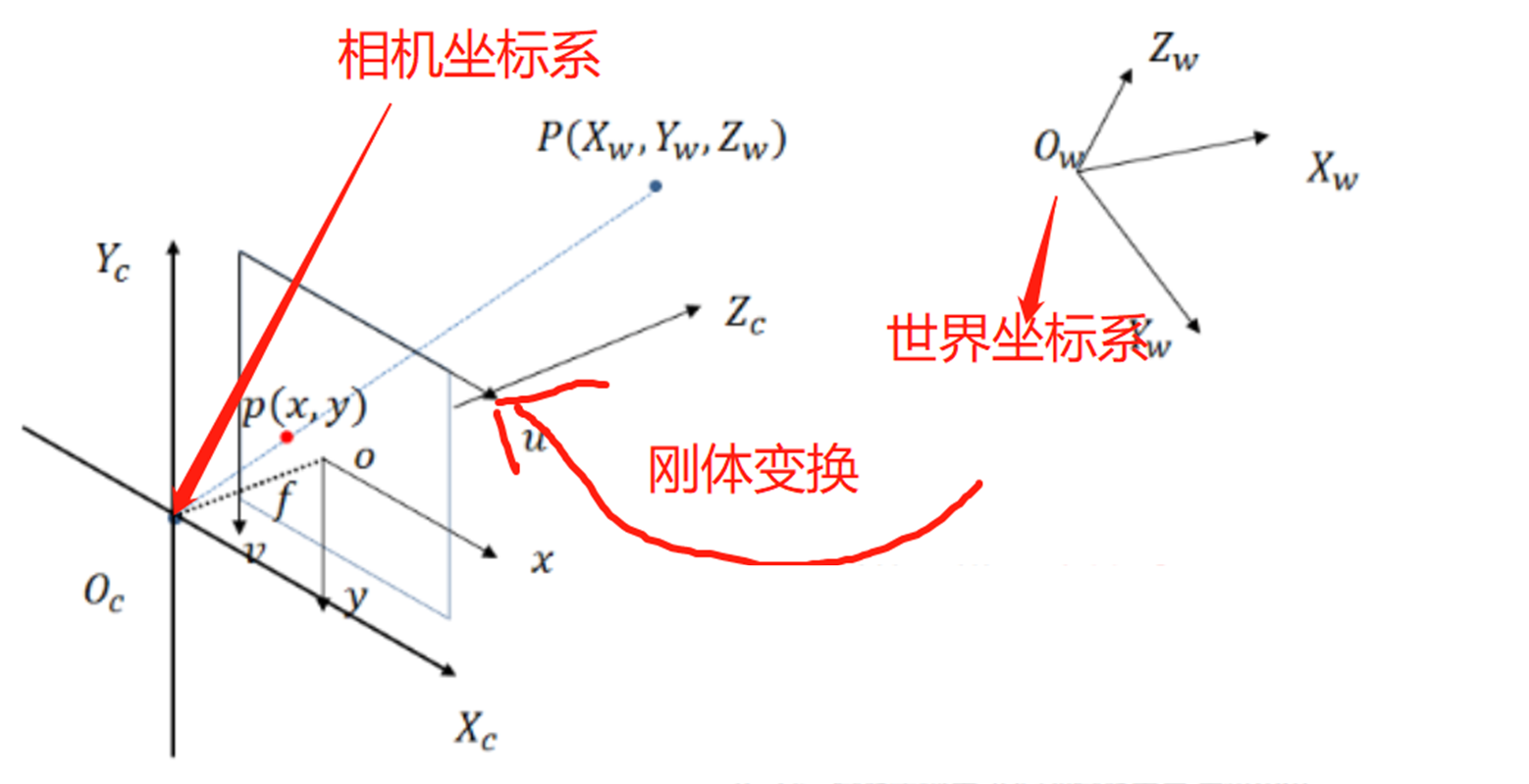

圖3 世界坐標系 -> 相機坐標系（剛體變換）

假設該點世界坐標系為 $[X_W,Y_W,Z_W]^T$，世界坐標系到相機坐標系的變換是一個剛體變換，那么同樣的該點，在相機坐標系下的坐標 $[X_C,Y_C,Z_C]^T$ 如下：

\[\left[ {\begin{array}{*{20}{c}} {{X_c}}\\ {{Y_c}}\\ {{Z_c}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {{r_{11}}}&{{r_{12}}}&{{r_{13}}}\\ {{r_{21}}}&{{r_{22}}}&{{r_{23}}}\\ {{r_{31}}}&{{r_{32}}}&{{r_{33}}} \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{X_W}}\\ {{Y_W}}\\ {{Z_W}} \end{array}} \right] + \left[ {\begin{array}{*{20}{c}} {{T_x}}\\ {{T_y}}\\ {{T_z}} \end{array}} \right] \]

為了將旋轉矩陣和平移矩陣兩個矩陣形式統一，需要引入齊次坐標表示形式：

\[\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}}\\ 1 \end{array}} \right]}_{相機坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}}\\ 0&1 \end{array}} \right]}_{剛體變換}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_W}}\\ {{Y_W}}\\ {{Z_W}}\\ 1 \end{array}} \right]}_{世界坐標系} \]

2）相機坐標系 -> 影像坐標系

從相機坐標系 $[X_C,Y_C, Z_C,1]^T$ 到 影像坐標系 $[x,y]^T$（成像平面）的變換是個相似三角形變換，推導如下：

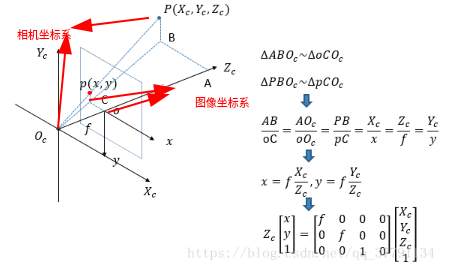

圖4 相機坐標系 -> 影像坐標系（相似三角形）

總結：

\[{Z_c}\underbrace {\left[ {\begin{array}{*{20}{c}} x\\ y\\ 1 \end{array}} \right]}_{\rm{影像坐標系}} = \underbrace {\left[ {\begin{array}{*{20}{c}} f&0&0&0\\ 0&f&0&0\\ 0&0&1&0 \end{array}} \right]}_{相似三角}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}}\\ 1 \end{array}} \right]}_{相機坐標系} \]

3）影像坐標系 -> 像素坐標系

影像坐標系和像素坐標系處在同一平面，但是有兩點不同：

坐標原點不同：影像坐標系，成像平面的中心；像素坐標系，成像平面左上角；
單位不同：影像坐標系，單位mm，屬于物理單位；像素坐標系，單位pixel（$1 \ pixel= dx \ or \ dy \ mm$），平常描述一個像素點都是幾行幾列；

它們之間的轉換關系如下，包含平移與縮放兩個變換：

總結：

\[\underbrace {\left[ {\begin{array}{*{20}{c}} u\\ v\\ 1 \end{array}} \right]}_{像素坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {\frac{1}{{dx}}}&0&{{u_0}}\\ 0&{\frac{1}{{dy}}}&{{v_0}}\\ 0&0&1 \end{array}} \right]}_{平移+縮放}\underbrace {\left[ {\begin{array}{*{20}{c}} x\\ y\\ 1 \end{array}} \right]}_{影像坐標系} \]

4）總結

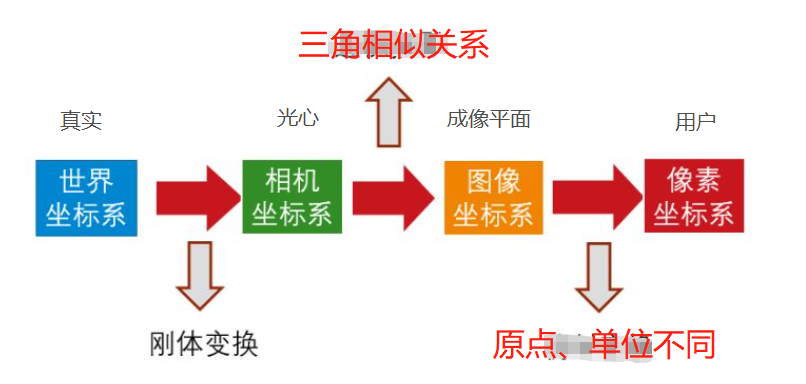

從世界坐標系到像素坐標系的轉換關系如下：

世界坐標系到相機坐標系：

\[\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}}\\ 1 \end{array}} \right]}_{相機坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}}\\ 0&1 \end{array}} \right]}_{剛體變換}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_W}}\\ {{Y_W}}\\ {{Z_W}}\\ 1 \end{array}} \right]}_{世界坐標系} \]
相機坐標系到影像坐標系：

\[{Z_c}\underbrace {\left[ {\begin{array}{*{20}{c}} x\\ y\\ 1 \end{array}} \right]}_{\rm{影像坐標系}} = \underbrace {\left[ {\begin{array}{*{20}{c}} f&0&0&0\\ 0&f&0&0\\ 0&0&1&0 \end{array}} \right]}_{相似三角}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}}\\ 1 \end{array}} \right]}_{相機坐標系} \]
影像坐標系到像素坐標系：

\[\underbrace {\left[ {\begin{array}{*{20}{c}} u\\ v\\ 1 \end{array}} \right]}_{像素坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {\frac{1}{{dx}}}&0&{{u_0}}\\ 0&{\frac{1}{{dy}}}&{{v_0}}\\ 0&0&1 \end{array}} \right]}_{平移+縮放}\underbrace {\left[ {\begin{array}{*{20}{c}} x\\ y\\ 1 \end{array}} \right]}_{影像坐標系} \]

將之前所有的變換合并，可以得到：

\[{Z_c}\underbrace {\left[ {\begin{array}{*{20}{c}} u\\ v\\ 1 \end{array}} \right]}_{像素坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {\frac{1}{{dx}}}&0&{{u_0}}\\ 0&{\frac{1}{{dy}}}&{{v_0}}\\ 0&0&1 \end{array}} \right]}_{03 \ 平移+縮放}\underbrace {\left[ {\begin{array}{*{20}{c}} f&0&0&0\\ 0&f&0&0\\ 0&0&1&0 \end{array}} \right]}_{02\ 相似三角形}\underbrace {\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}}\\ 0&1 \end{array}} \right]}_{01 \ 剛體變換}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_W}}\\ {{Y_W}}\\ {{Z_W}}\\ 1 \end{array}} \right]}_{世界坐標系} \]

將它們相乘后化簡：

\[{Z_c}\underbrace {\left[ {\begin{array}{*{20}{c}} u \\ v \\ 1 \end{array}} \right]}_{像素坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {{f_x}}&0&{{u_0}} \\ 0&{{f_y}}&{{v_0}} \\ 0&0&1 \end{array}} \right]}_{M1：內參}\underbrace {\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}} \end{array}} \right]}_{M2：外參}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_W}} \\ {{Y_W}} \\ {{Z_W}} \\ 1 \end{array}} \right]}_{世界坐標系} \]

以上是理想情況下世界坐標系到像素坐標系的轉換，而由于相機制造工藝的原因，其成像程序中難免存在著畸變，在后續構建精確的三維重建演算法前，我們要對相機的畸變進行矯正，以提高演算法重建的精度，這一步驟也稱為相機標定，

02 考慮畸變情況下相機成像模型

相機畸變主要有兩種型別：徑向畸變 和 切向畸變，我們分別介紹這兩種情況，

1）徑向畸變

原因：在相機制造程序中，很難保證鏡頭的厚度完全均勻，由于制造工藝的原因，通常為這種情況為中間厚、邊緣薄，因而光線在遠離透鏡中心的地方，會發生更大程度的扭曲，這種現象在魚眼相機（桶形畸變）中尤為明顯，

徑向畸變主要有兩種型別：枕型畸變和桶型畸變，示意圖如下：



桶型畸變	枕形畸變

它們可以由 $k_1,k_2$ 構成的下列數學公式描述：

\[\left[ {\begin{array}{*{20}{c}} {x'}\\ {y'} \end{array}} \right] = (1 + {k_1}{r^2} + {k_2}{r^4} + {k_3}{r^6})\left[ {\begin{array}{*{20}{c}} x\\ y \end{array}} \right] \]

其中：

$r$ 為曲率半徑，有：$r^2 =x^2 + y^2$；
$k_1,k_2,k_3$ 為徑向畸變系數；
$x, y$ 為發生畸變后角點的坐標，也就是我們實際看到的；
$x',y'$ 為畸變矯正，也就是去除畸變后的正確坐標；

注：這里無論是 $x, y,x',y'$，其均為歸一化平面上角點的坐標，

通常：我們只用 $k_1,k_2$ 來矯正相機，對于畸變較小的影像中心區域，主要是 $k_1$ 在起作用，對于畸變較大的影像邊緣區域，主要是 $k_2$ 在起作用，而對于魚眼相機這類廣角相機，我們才會用 $k_3$，需要注意的是，這里并不是用的系數越多，整個矯正結果越精確，我們應該考慮相機的實際情況，

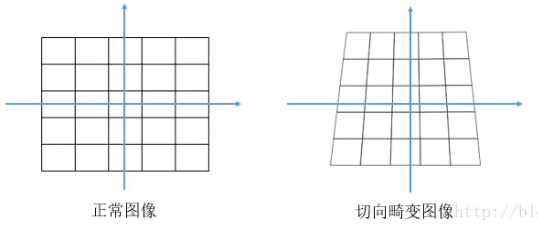

2）切向畸變

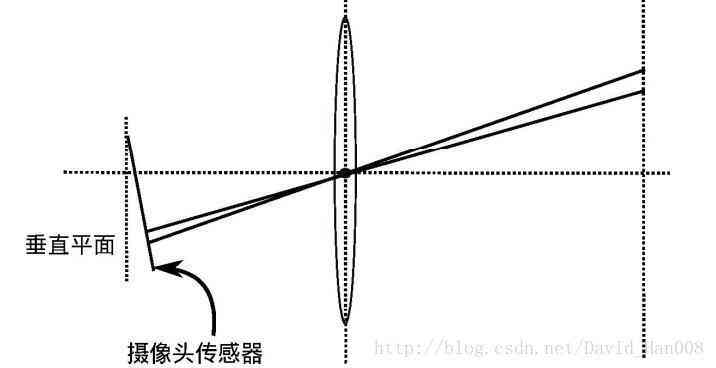

原因：切向畸變產生的原因在于相機在制造程序中，成像平面與透鏡平面不平行，產生了透視變換，

這種畸變可以由以下公式描述，它也與距離影像中心的距離半徑有關：

\[\left[ {\begin{array}{*{20}{c}} x'\\ y' \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {2{p_1}xy + {p_2}\left( {{r^2} + 2{x^2}} \right)}\\ {2{p_2}xy + {p_1}\left( {{r^2} + 2{y^2}} \right)} \end{array}} \right] \]

其中：$p_1,p_2$ 稱為切向畸變矯正系數，其它的含義與徑向畸變中公式相同，

3）合并考慮畸變

原因：其實也很簡單，兩種畸變是同時發生在成像程序中的，發生的原因也是相互獨立的，而且也都是關于距離的運算式，你似乎也找不到更好的方式來綜合考慮這兩種誤差，實踐證明，這種合并考慮畸變的情況效果還不錯，

將徑向畸變和切向畸變合并，只需要將兩個畸變矯正直接加起來即可，公式如下：

\[\left[ {\begin{array}{*{20}{c}} {x'}\\ {y'} \end{array}} \right] = \underbrace {\left( {1 + {k_1}{r^2} + {k_2}{r^4} + {k_3}{r^6}} \right)\left[ {\begin{array}{*{20}{c}} x\\ y \end{array}} \right]}_{徑向畸變} + \underbrace {\left[ {\begin{array}{*{20}{c}} {2{p_1}xy + {p_2}\left( {{r^2} + 2{x^2}} \right)}\\ {2{p_2}xy + p1\left( {{r^2} + 2{y^2}} \right)} \end{array}} \right]}_{切向畸變} \]

其中：

$k_1,k_2,k_3$ 為徑向畸變系數；
$p_1,p_2$ 為切向畸變系數；

不過在此之前，我們特別注意一點，相機畸變現象發生的位置：

世界坐標系 -> 相機坐標系，剛體變換，不存在畸變現象；
相機坐標系 -> 影像坐標系，也就是成像程序，理想情況下是相似三角形，但實際由于相機制造、裝配的原因，成像程序存在畸變現象；
影像坐標系 -> 像素坐標系，坐標原點、單位不同，僅僅平移與縮放，不存在畸變現象；

03 成像程序總結

現在，我們將這些公式進行整理，假設：

某點世界坐標系為$P(X_W,Y_W,Z_W)$；
對應的實際得到的像素坐標系為 $P(u,v)$（未矯正的）；
正確的像素坐標為 $P(u',v')$；
假設我們已知畸變系數 $k_1,k_2,k_3,p_1,p_2$；

那么從世界坐標系 $P(X_W,Y_W,Z_W)$ 到正確的像素坐標系 $P(u',v')$ 的推導如下，對于像素坐標系下某點 $P(u,v)$，有：

像素坐標系 -> 歸一化坐標系

這個變換僅僅是平移與縮放，不存在畸變，因而只需要一個逆變換，歸一化坐標 $P=(x,y)^T$ 推導如下：

\[\begin{array}{c} \underbrace {\left[ {\begin{array}{*{20}{c}} u\\ v\\ 1 \end{array}} \right]}_{像素坐標} = \underbrace {\left[ {\begin{array}{*{20}{c}} {\frac{1}{{dx}}}&0&{{u_0}}\\ 0&{\frac{1}{{dy}}}&{{v_0}}\\ 0&0&1 \end{array}} \right]}_{平移+縮放}\underbrace {\left( {\underbrace {\left[ {\begin{array}{*{20}{c}} x\\ y\\ {1/f} \end{array}} \right]}_{歸一化坐標} \times f} \right)}_{影像坐標} \\ \Downarrow \\ \underbrace {\left[ {\begin{array}{*{20}{c}} x\\ y\\ {1/f} \end{array}} \right]}_{歸一化坐標} = \underbrace {\left( {{{\left[ {\begin{array}{*{20}{c}} {\frac{1}{{dx}}}&0&{{u_0}}\\ 0&{\frac{1}{{dy}}}&{{v_0}}\\ 0&0&1 \end{array}} \right]}^{ - 1}}\underbrace {\left[ {\begin{array}{*{20}{c}} u\\ v\\ 1 \end{array}} \right]}_{像素坐標}} \right)}_{影像坐標}/f \end{array} \]
歸一化坐標系（帶畸變的） -> 歸一化坐標系（畸變矯正后）

在前一成像程序，也就是相機坐標系到歸一化平面透射中，相機發生了畸變，因而我們需要將實際的歸一化坐標 $P=(x,y)^T$ 糾正到理想的無畸變歸一化坐標 $P=(x',y')^T$：

\[\left[ {\begin{array}{*{20}{c}} {x'}\\ {y'}\\ {1/f} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} {\left( {1 + {k_1}{r^2} + {k_2}{r^4} + {k_3}{r^6}} \right)x + 2{p_1}xy + {p_2}\left( {{r^2} + 2{x^2}} \right)}\\ {\left( {1 + {k_1}{r^2} + {k_2}{r^4} + {k_3}{r^6}} \right)y + 2{p_2}xy + {p_1}\left( {{r^2} + 2{y^2}} \right)}\\ {1/f} \end{array}} \right] \]
歸一化坐標系（理想）-> 相機坐標系

理想的無畸變歸一化坐標 $P=(x',y')$ 到相機坐標系，它們是相似三角形關系：

\[{Z_c}\underbrace {\left( {\underbrace {\left[ {\begin{array}{*{20}{c}} {x'}\\ {y'}\\ 1/f \end{array}} \right]}_{歸一化坐標系（準確）} \cdot f} \right)}_{影像坐標} = \underbrace {\left[ {\begin{array}{*{20}{c}} f&0&0&0\\ 0&f&0&0\\ 0&0&1&0 \end{array}} \right]}_{相似三角形}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}}\\ 1 \end{array}} \right]}_{相機坐標} \\ \Downarrow \\ \left[ {\begin{array}{*{20}{c}} {{X_c}}\\ {{Y_c}}\\ {{Z_c}}\\ 1 \end{array}} \right] = f \cdot {Z_c} \cdot {\left[ {\begin{array}{*{20}{c}} f&0&0&0\\ 0&f&0&0\\ 0&0&1&0 \end{array}} \right]^{ - 1}}\left[ {\begin{array}{*{20}{c}} {x'}\\ {y'}\\ {1/f} \end{array}} \right] \]
注：這里 $3 \times 4$ 矩陣的逆是偽逆，
相機坐標系 -> 世界坐標系

相機坐標系到世界坐標系，僅僅是之前剛體變換的反變換：

\[\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_C}}\\ {{Z_C}}\\ 1 \end{array}} \right]}_{相機坐標系} = \underbrace {\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}}\\ 0&1 \end{array}} \right]}_{剛體變換}\underbrace {\left[ {\begin{array}{*{20}{c}} {{X_W}}\\ {{Y_W}}\\ {{Z_W}}\\ 1 \end{array}} \right]}_{世界坐標系} \\ \Downarrow \\ \left[ {\begin{array}{*{20}{c}} {{X_W}}\\ {{Y_W}}\\ {{Z_W}}\\ 1 \end{array}} \right] = {\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}}\\ 0&1 \end{array}} \right]^{ - 1}}\left[ {\begin{array}{*{20}{c}} {{X_C}}\\ {{Y_c}}\\ {{Z_c}}\\ 1 \end{array}} \right] \]

所以，我們只需要將上述的四個公式合并起來即可，像素坐標系$P=(u,v)$轉換到世界坐標系 $P=(X_W,Y_W,Z_W)$，

04 思考問題

現在的問題是，我們如何求得這些畸變系數 $k_1,k_2,k_3,p_1,p_2$？得到這些系數之后，我們就能建立像素坐標系與世界坐標系的映射，這個問題可以由張正友標定法來實作，

對于張正友標定法的原理，略微有些復雜，在下一節推送中，我們從它的實作開始講起，然后如果你們有興趣，可以看我們的拓展閱讀《張正友標定法數學基礎及原理推導》，

先回過頭來看前面的式子，我們可以看到，即使考慮了畸變，從像素坐標系到世界坐標系的轉換，其實還是一些乘法運算，但是這里有兩個問題需要大家思考：

1）問題一

對于考慮了畸變的相機模型，世界坐標系與像素坐標系之間的轉換公式，其實是存在一個問題的：不能寫成完全矩陣$x,y$ 的乘法形式，因為相機模型的切向畸變部分包含非線性項 $xy,x^2,y^2$：

有人說，這樣似乎也沒什么問題嘛，無非是計算速度慢一點而已，但事情不是這樣的，矩陣方程里存在著非線性項，而且還有一個加法，我們那些關于方程組解、求特征值、正定、半正定、正交這些理論武器，全部都失去作用了，

事實上，一些質量較好的工業相機，切向畸變都是很小的（話說，相機都不準，你拿它做什么精確的三維重建…），張正友標定法在初始的時候即假設相機不存在徑向畸變（之后會求），也就是 $p_1,p_2$ 都等于零，另外同樣$k3=0$，這樣的好處在于，考慮畸變的相機模型，在初期跟理想模型的差別在于乘以一個常數項，整個式子就可以寫為一個單應性矩陣的形式，方便我們對方程組進行優化：

\[s\tilde m = A\left[ {\begin{array}{*{20}{c}} {{R_{3 \times 3}}}&{{T_{3 \times 1}}} \end{array}} \right]\tilde M \]

其中：

$s$ 稱為尺度因子；
$\tilde m $ 為像素坐標系，$\tilde M $ 為世界坐標系；
$A$ 為單應性矩陣；
$[R_{3 \times 3} \ T_{3\times1}]$ 是外參矩陣；

2）問題二

還有個問題，假設我們得到了這些畸變系數，能否由像素坐標系推導到世界坐標系？事實上是不能的，比如下面這種圖：


圖a 單目相機失真	圖2 單目相機模型

光心 $O_c$ 與$P(X_C,Y_C,Z_C)$ 的整條連線上的三維點，在成像平面的像點均在點 $p(x,y)$ 上，所以在單目相機的標定方法中，甚至不需要知道棋盤格的實際大小也能完成相機的標定，
