A First course in FEM —— matlab代碼實作求解傳熱問題（穩態）

2023-06-19 07:46:51 其他

這篇文章會將FEM全流程走一遍，包括網格、矩陣組裝、求解、后處理，內容是大三時的大作業，今天拿出來回顧下，



1. 問題簡介

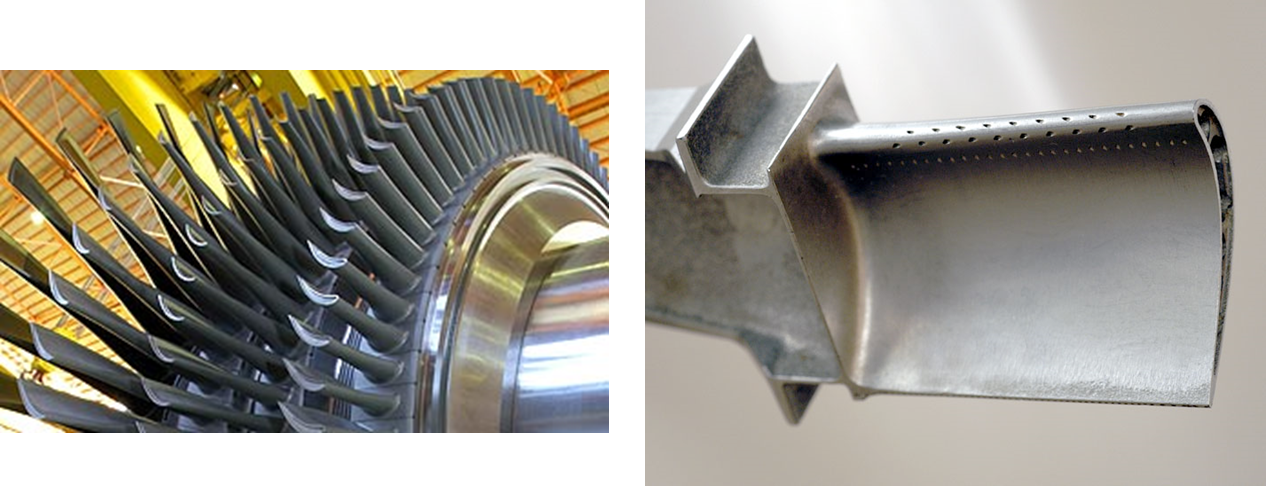

渦輪機葉片需要冷卻以提高渦輪的性能和渦輪葉片的壽命，我們現在考慮一個如上圖所示的葉片，葉片處在一個高溫環境中，中間通有四個冷卻孔，

假設為穩態，那么葉片內導熱微分方程為：

內部區域：     （擴散方程）

邊界：

（外表面）

（內部冷卻孔）



2.模型

2.1幾何模型

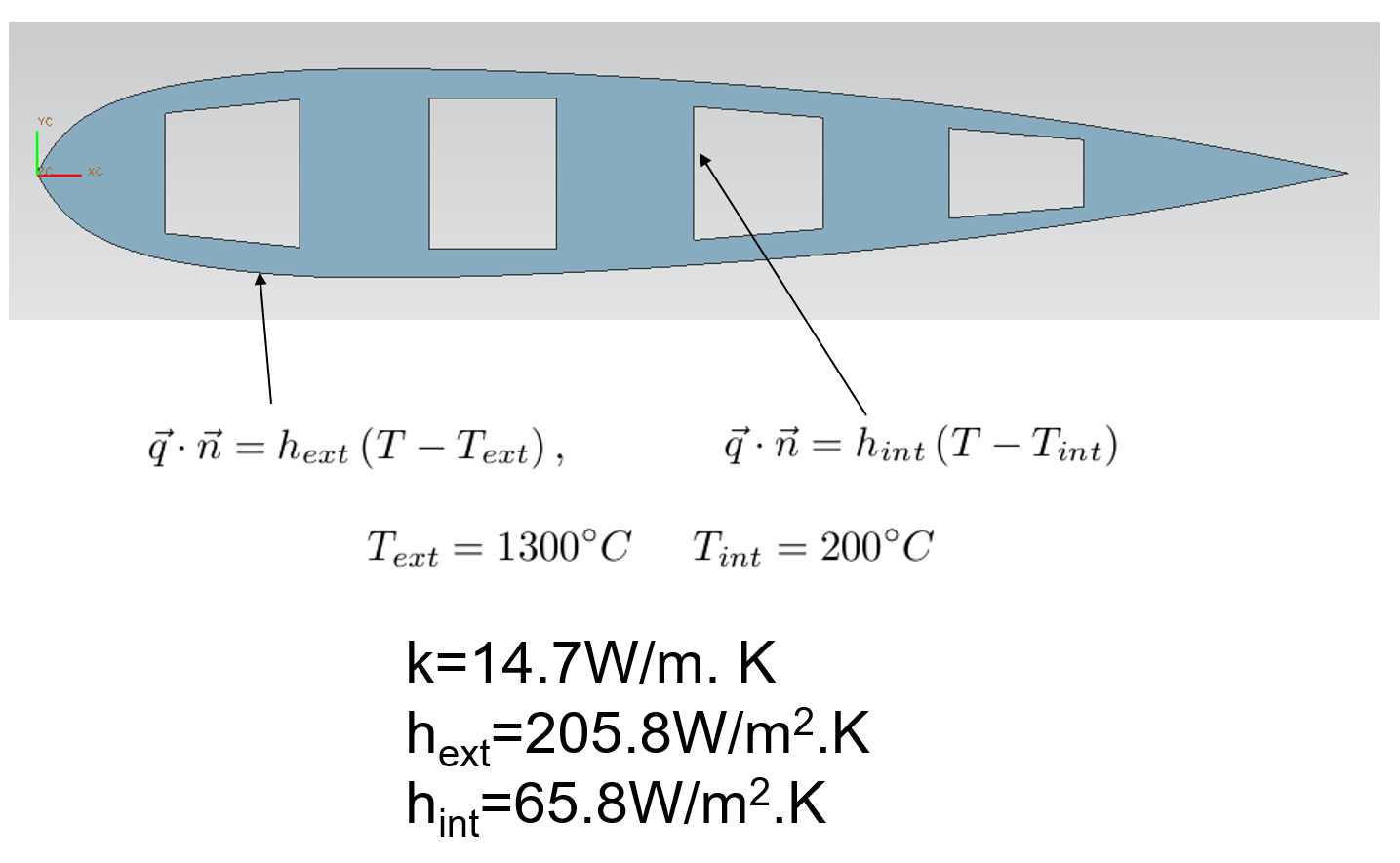

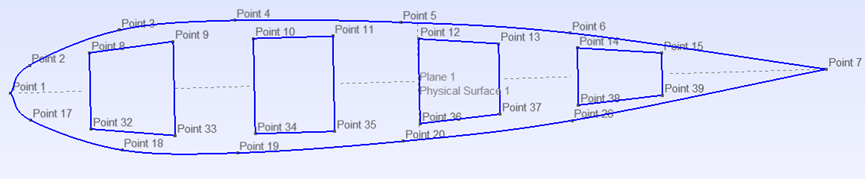

  我們簡化為二維模型，如下圖所示：



點坐標：

1:0.0,0.0          6:597.6,45.9   11:344.7,50.0

2:20.9,28.8      7:870.0,0.0      12:435.8,44.5

3:117.4,62.9   8:85.0,40.0      13:521.2,37.0

4:240.4,69.6   9:174.5,49.4   14:605.0,30.0

5:417.5,62.4   10:260.0,50.0 15:694.7,22.2



2.2 單位系統和物性

長度單位：mm

溫度單位： K

功率單位：W

k=14.7*10^-3 W/mm. K

hext=205.8*10^-6 W/m2.K

hint=65.8*10^-6 W/m2.K



注意：在后面的矩陣組裝中的h_wall = h / k



2.3網格

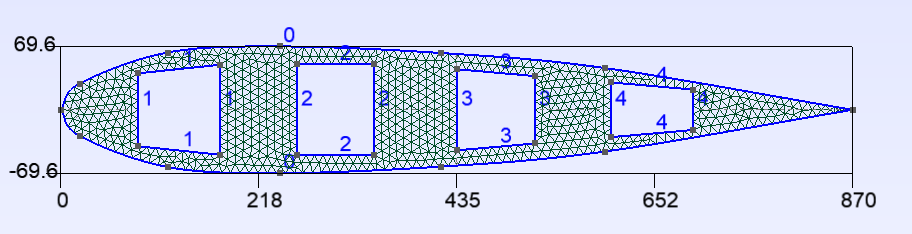

 用開源軟體Gmsh生成網格，

首先寫geo檔案

注意要把外表面和中間空洞用Physical Line定義

lc = 10;
Point(1) = {0, 0, 0, lc};
Point(2) = {20.9,28.8,0, lc};
Point(3) = {117.4,62.9,0, lc};
Point(4) = {240.4,69.6,0, lc};
Point(5) =  {417.5,62.4,0, lc};
Point(6) = {597.6,45.9,0, lc};
Point(7) = {870.0,0.0, 0,lc};
Point(8) = {85.0,40.0, 0,lc};
Point(9) = {174.5,49.4,0, lc};
Point(10) = {260.0,50.0,0, lc};
Point(11) = {344.7,50.0,0, lc};
Point(12) = {435.8,44.5,0, lc};
Point(13) = {521.2,37.0,0, lc};
Point(14) = {605.0,30.0,0, lc};
Point(15) = {694.7,22.2,0, lc};

//+
Spline(1) = {1, 2, 3, 4, 5, 6, 7};
//+
Symmetry {0, 1, 0, 0} {
  Duplicata { Point{1}; Point{2}; Point{3}; Point{4}; Point{5}; Line{1}; Point{6}; Point{7}; Point{8}; Point{9}; Point{10}; Point{11}; Point{12}; Point{13}; Point{14}; Point{15}; }
}

//+
Line Loop(1) = {1, -2};
//+
Line(3) = {8, 9};
//+
Line(4) = {9, 33};
//+
Line(5) = {33, 32};
//+
Line(6) = {32, 8};
//+
Line(7) = {10, 11};
//+
Line(8) = {11, 35};
//+
Line(9) = {35, 34};
//+
Line(10) = {34, 10};
//+
Line(11) = {12, 13};
//+
Line(12) = {13, 37};
//+
Line(13) = {37, 36};
//+
Line(14) = {36, 12};
//+
Line(15) = {14, 15};
//+
Line(16) = {15, 39};
//+
Line(17) = {39, 38};
//+
Line(18) = {38, 14};
//+
Line Loop(2) = {3, 4, 5, 6};
//+
Line Loop(3) = {7, 8, 9, 10};
//+
Line Loop(4) = {11, 12, 13, 14};
//+
Line Loop(5) = {15, 16, 17, 18};
//+
Physical Line(0)={1, -2};
Physical Line(1)={3, 4, 5, 6};
Physical Line(2)={7, 8, 9, 10};
Physical Line(3)={11, 12, 13, 14};
Physical Line(4)={15, 16, 17, 18};

Plane Surface(1) = {1, 2, 3, 4, 5};
Physical Surface(1) = {1};



邊界資訊如何保存？

邊界edges需要用標記，

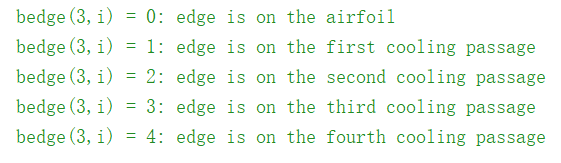

在matlab程式中用bedge(3,Nbc)存盤邊界資訊，前兩個數字代表邊的兩端節點編號，第三個數字代表屬于哪一個邊，

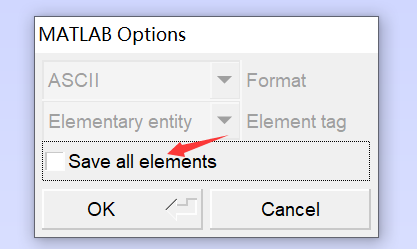

生成網格后匯出為“blademesh.m”用以后續使用，注意不要勾選Save all elements，否則會沒有邊界資訊，

我用gmsh-4.4.1-Windows64版本，可以匯出邊界資訊，但是新版的gmsh匯出為.m檔案時，邊界資訊無法保存，





3. 矩陣組裝

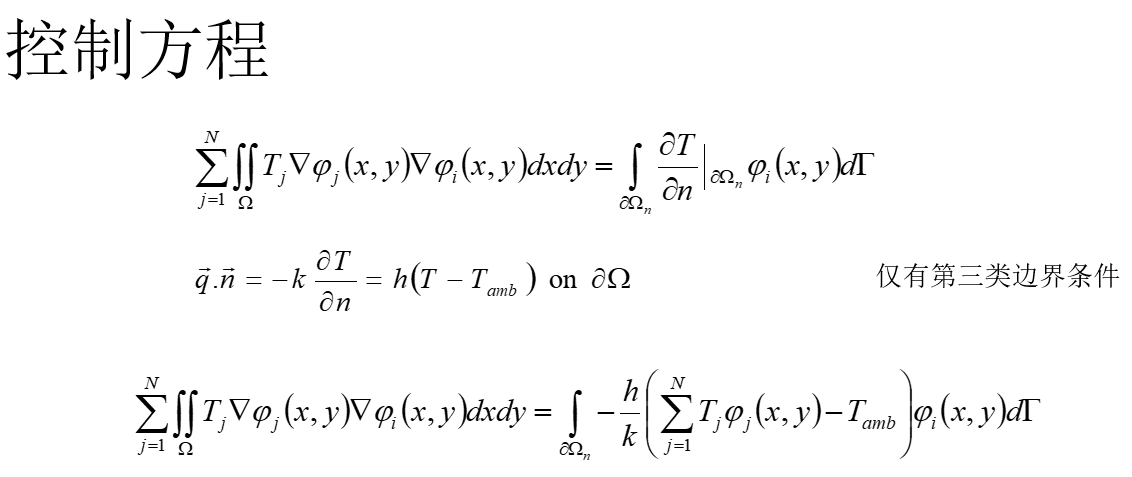

3.1 控制方程

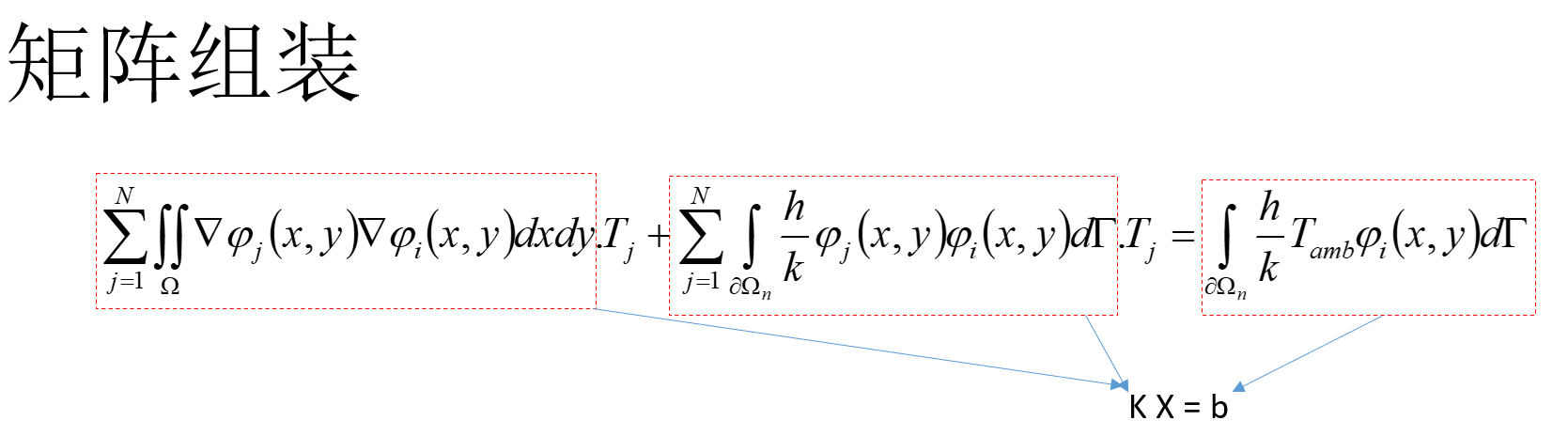

3.2 系統矩陣

其中的Ω代表全域，我們將全域分解為一個個單元，這就是有限元的思想，

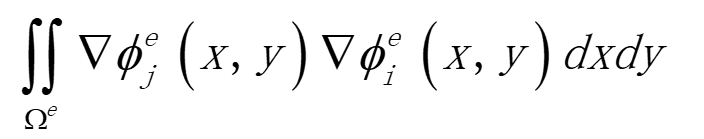

計算每個單元（Ωe）的剛度矩陣，然后每項加到整體剛度矩陣：





4. 代碼實作（matlab）

步驟

工具或函式

定義求解域并生成網格

gmsh匯出網格為blademesh.m

讀入網格資訊，資料轉換

bladeread

矩陣和矢量組裝，線性方程組求解

bleadheat

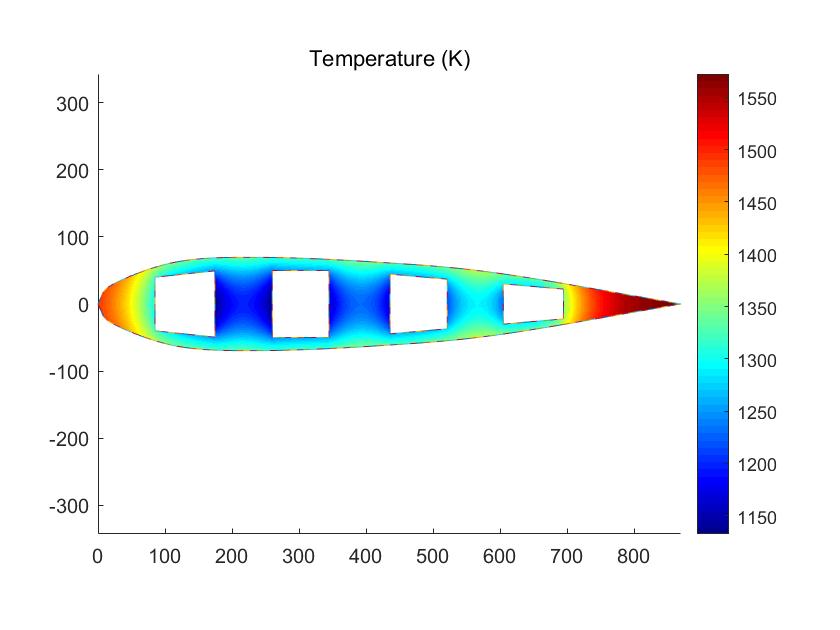

查看結果

bladeplot



主程式：bladeheat.m

% Clear variables

clear all;


% Set gas temperature and wall heat transfer coefficients at
% boundaries of the blade.  Note: Tcool(i) and hwall(i) are the
% values of Tcool and hwall for the ith boundary which are numbered
% as follows:
%
%   1 = external boundary (airfoil surface)
%   2 = 1st internal cooling passage (from leading edge)
%   3 = 2nd internal cooling passage (from leading edge)
%   3 = 3rd internal cooling passage (from leading edge)
%   3 = 4th internal cooling passage (from leading edge)

% Tcool = [1300, 200, 200, 200, 200];
% hwall = [14, 4.7, 4.7, 4.7, 4.7];

Tcool = [1573, 473, 473, 473, 473];
h = [205.8*10^-6, 65.8*10^-6, 65.8*10^-6, 65.8*10^-6, 65.8*10^-6];
k = 14.7*10^-3;
hwall = h / k;


% Load in the grid file
% NOTE:  after loading a gridfile using the load(fname) command,
%        three important grid variables and data arrays exist.  These are:
%
% Nt: Number of triangles (i.e. elements) in mesh
%
% Nv: Number of nodes (i.e. vertices) in mesh
%
% Nbc: Number of edges which lie on a boundary of the computational
%      domain.
%
% tri2nod(3,Nt):  list of the 3 node numbers which form the current
%                 triangle.  Thus, tri2nod(1,i) is the 1st node of
%                 the i'th triangle, tri2nod(2,i) is the 2nd node
%                 of the i'th triangle, etc.
%
% xy(2,Nv): list of the x and y locations of each node.  Thus,
%           xy(1,i) is the x-location of the i'th node, xy(2,i)
%           is the y-location of the i'th node, etc.
%
% bedge(3,Nbc): For each boundary edge, bedge(1,i) and bedge(2,i)
%               are the node numbers for the nodes at the end
%               points of the i'th boundary edge.  bedge(3,i) is an
%               integer which identifies which boundary the edge is
%               on. In this solver, the third value has the
%               following meaning:
%
%               bedge(3,i) = 0: edge is on the airfoil
%               bedge(3,i) = 1: edge is on the first cooling passage
%               bedge(3,i) = 2: edge is on the second cooling passage
%               bedge(3,i) = 3: edge is on the third cooling passage
%               bedge(3,i) = 4: edge is on the fourth cooling passage
%
bladeread;

% Start timer
Time0 = cputime;

% Zero stiffness matrix

K = zeros(Nv, Nv);
b = zeros(Nv, 1);

% Zero maximum element size
hmax = 0;

% Loop over elements and calculate residual and stiffness matrix

for ii = 1:Nt,

  kn(1) = tri2nod(1,ii);
  kn(2) = tri2nod(2,ii);
  kn(3) = tri2nod(3,ii);

  xe(1) = xy(1,kn(1));
  xe(2) = xy(1,kn(2));
  xe(3) = xy(1,kn(3));

  ye(1) = xy(2,kn(1));
  ye(2) = xy(2,kn(2));
  ye(3) = xy(2,kn(3));

  % Calculate circumcircle radius for the element
  % First, find the center of the circle by intersecting the median
  % segments from two of the triangle edges.

  dx21 = xe(2) - xe(1);
  dy21 = ye(2) - ye(1);

  dx31 = xe(3) - xe(1);
  dy31 = ye(3) - ye(1);

  x21  = 0.5*(xe(2) + xe(1));
  y21  = 0.5*(ye(2) + ye(1));

  x31  = 0.5*(xe(3) + xe(1));
  y31  = 0.5*(ye(3) + ye(1));

  b21 = x21*dx21 + y21*dy21;
  b31 = x31*dx31 + y31*dy31;

  xydet = dx21*dy31 - dy21*dx31;

  x0 = (dy31*b21 - dy21*b31)/xydet;
  y0 = (dx21*b31 - dx31*b21)/xydet;

  Rlocal = sqrt((xe(1)-x0)^2 + (ye(1)-y0)^2);

  if (hmax < Rlocal),
    hmax = Rlocal;
  end

  % Calculate all of the necessary shape function derivatives, the
  % Jacobian of the element, etc.

  % Derivatives of node 1's interpolant
  dNdxi(1,1) = -1.0; % with respect to xi1
  dNdxi(1,2) = -1.0; % with respect to xi2

  % Derivatives of node 2's interpolant
  dNdxi(2,1) =  1.0; % with respect to xi1
  dNdxi(2,2) =  0.0; % with respect to xi2

  % Derivatives of node 3's interpolant
  dNdxi(3,1) =  0.0; % with respect to xi1
  dNdxi(3,2) =  1.0; % with respect to xi2

  % Sum these to find dxdxi (note: these are constant within an element)
  dxdxi = zeros(2,2);
  for nn = 1:3,
    dxdxi(1,:) = dxdxi(1,:) + xe(nn)*dNdxi(nn,:);
    dxdxi(2,:) = dxdxi(2,:) + ye(nn)*dNdxi(nn,:);
  end

  % Calculate determinant for area weighting
  J = dxdxi(1,1)*dxdxi(2,2) - dxdxi(1,2)*dxdxi(2,1);
  A = 0.5*abs(J); % Area is half of the Jacobian

  % Invert dxdxi to find dxidx using inversion rule for a 2x2 matrix
  dxidx = [ dxdxi(2,2)/J, -dxdxi(1,2)/J; ...
       -dxdxi(2,1)/J,  dxdxi(1,1)/J];

  % Calculate dNdx
  dNdx = dNdxi*dxidx;

  % Add contributions to stiffness matrix for node 1 weighted residual
  K(kn(1), kn(1)) = K(kn(1), kn(1)) + (dNdx(1,1)*dNdx(1,1) + dNdx(1,2)*dNdx(1,2))*A;
  K(kn(1), kn(2)) = K(kn(1), kn(2)) + (dNdx(1,1)*dNdx(2,1) + dNdx(1,2)*dNdx(2,2))*A;
  K(kn(1), kn(3)) = K(kn(1), kn(3)) + (dNdx(1,1)*dNdx(3,1) + dNdx(1,2)*dNdx(3,2))*A;

  % Add contributions to stiffness matrix for node 2 weighted residual
  K(kn(2), kn(1)) = K(kn(2), kn(1)) + (dNdx(2,1)*dNdx(1,1) + dNdx(2,2)*dNdx(1,2))*A;
  K(kn(2), kn(2)) = K(kn(2), kn(2)) + (dNdx(2,1)*dNdx(2,1) + dNdx(2,2)*dNdx(2,2))*A;
  K(kn(2), kn(3)) = K(kn(2), kn(3)) + (dNdx(2,1)*dNdx(3,1) + dNdx(2,2)*dNdx(3,2))*A;

  % Add contributions to stiffness matrix for node 3 weighted residual
  K(kn(3), kn(1)) = K(kn(3), kn(1)) + (dNdx(3,1)*dNdx(1,1) + dNdx(3,2)*dNdx(1,2))*A;
  K(kn(3), kn(2)) = K(kn(3), kn(2)) + (dNdx(3,1)*dNdx(2,1) + dNdx(3,2)*dNdx(2,2))*A;
  K(kn(3), kn(3)) = K(kn(3), kn(3)) + (dNdx(3,1)*dNdx(3,1) + dNdx(3,2)*dNdx(3,2))*A;

end


% Loop over boundary edges and account for bc's
% Note: the bc's are all convective heat transfer coefficient bc's
% so the are of 'Robin' form.  This requires modification of the
% stiffness matrix as well as impacting the right-hand side, b.
%

for ii = 1:Nbc,

  % Get node numbers on edge
  kn(1) = bedge(1,ii);
  kn(2) = bedge(2,ii);

  % Get node coordinates
  xe(1) = xy(1,kn(1));
  xe(2) = xy(1,kn(2));

  ye(1) = xy(2,kn(1));
  ye(2) = xy(2,kn(2));

  % Calculate edge length
  ds = sqrt((xe(1)-xe(2))^2 + (ye(1)-ye(2))^2);

  % Determine the boundary number
  bnum = bedge(3,ii) + 1;

  % Based on boundary number, set heat transfer bc
  K(kn(1), kn(1)) = K(kn(1), kn(1)) + hwall(bnum)*ds*(1/3);
  K(kn(1), kn(2)) = K(kn(1), kn(2)) + hwall(bnum)*ds*(1/6);
  b(kn(1))        = b(kn(1))        + hwall(bnum)*ds*0.5*Tcool(bnum);

  K(kn(2), kn(1)) = K(kn(2), kn(1)) + hwall(bnum)*ds*(1/6);
  K(kn(2), kn(2)) = K(kn(2), kn(2)) + hwall(bnum)*ds*(1/3);
  b(kn(2))        = b(kn(2))        + hwall(bnum)*ds*0.5*Tcool(bnum);

end

% Solve for temperature
Tsol = K\b;

% Finish timer
Time1 = cputime;

% Plot solution
bladeplot;

% Report outputs
Tmax = max(Tsol);
Tmin = min(Tsol);

fprintf('Number of nodes      = %i\n',Nv);
fprintf('Number of elements   = %i\n',Nt);
fprintf('Maximum element size = %5.3f\n',hmax);
fprintf('Minimum temperature  = %6.1f\n',Tmin);
fprintf('Maximum temperature  = %6.1f\n',Tmax);
fprintf('CPU Time (secs)      = %f\n',Time1 - Time0);



bladeread.m

% Read three important grid variables and data arrays
% Nt: Number of triangles (i.e. elements) in mesh
% Nv: Number of nodes (i.e. vertices) in mesh
% Nbc: Number of edges which lie on a boundary of the computational
%      domain.
% tri2nod(3,Nt):  list of the 3 node numbers which form the current
%                 triangle.  Thus, tri2nod(1,i) is the 1st node of
%                 the i'th triangle, tri2nod(2,i) is the 2nd node
%                 of the i'th triangle, etc.
% xy(2,Nv): list of the x and y locations of each node.  Thus,
%           xy(1,i) is the x-location of the i'th node, xy(2,i)
%           is the y-location of the i'th node, etc.
% bedge(3,Nbc): For each boundary edge, bedge(1,i) and bedge(2,i)
%               are the node numbers for the nodes at the end
%               points of the i'th boundary edge.  bedge(3,i) is an
%               integer which identifies which boundary the edge is
%               on. In this solver, the third value has the
%               following meaning:
%
%               bedge(3,i) = 0: edge is on the airfoil
%               bedge(3,i) = 1: edge is on the first cooling passage
%               bedge(3,i) = 2: edge is on the second cooling passage
%               bedge(3,i) = 3: edge is on the third cooling passage
%               bedge(3,i) = 4: edge is on the fourth cooling passage
%

clc
run('blademesh.m');
Nv=msh.nbNod;
Nt=size(msh.TRIANGLES,1);
Nbc=size(msh.LINES,1);
for i=1:Nt
    tri2nod(1,i)=msh.TRIANGLES(i,1);
    tri2nod(2,i)=msh.TRIANGLES(i,2);
    tri2nod(3,i)=msh.TRIANGLES(i,3);
end
for i=1:Nv
    xy(1,i)=msh.POS(i,1);
    xy(2,i)=msh.POS(i,2);
end
for i=1:Nbc
    bedge(1,i)=msh.LINES(i,1);
    bedge(2,i)=msh.LINES(i,2);
    bedge(3,i)=msh.LINES(i,3);
end



bladeplot.m

% Plot T in triangles
figure;
for ii = 1:Nt,
  for nn = 1:3,
    xtri(nn,ii) = xy(1,tri2nod(nn,ii));
    ytri(nn,ii) = xy(2,tri2nod(nn,ii));
    Ttri(nn,ii) = Tsol(tri2nod(nn,ii));
  end
end
HT = patch(xtri,ytri,Ttri);
axis('equal');
set(HT,'LineStyle','none');
title('Temperature (K)');
% caxis([298,1573]);
colormap(jet);
HC = colorbar;
hold on; bladeplotgrid; hold off;







5. 計算結果





轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/555513.html

標籤：其他

上一篇：After Effects 2023發布，有哪些值得關注的新功能？

下一篇：返回列表

標籤雲
其他(161248) Python(38240) JavaScript(25505) Java(18246) C(15237) 區塊鏈(8271) C＃(7972) AI(7469) 爪哇(7425) MySQL(7256) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5875) 数组(5741) R(5409) Linux(5347) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4603) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2436) ASP.NET(2404) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) .NET技术(1984) HtmlCss(1968) 功能(1967) Web開發(1951) C++(1941) python-3.x(1918) 弹簧靴(1913) xml(1889) PostgreSQL(1881) .NETCore(1863) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • A First course in FEM —— matlab代碼實作求解傳熱問題（穩態）

    這篇文章會將FEM全流程走一遍，包括網格、矩陣組裝、求解、后處理。內容是大三時的大作業，今天拿出來回顧下。 1. 問題簡介 渦輪機葉片需要冷卻以提高渦輪的性能和渦輪葉片的壽命。我們現在考慮一個如上圖所示的葉片，葉片處在一個高溫環境中，中間通有四個冷卻孔。 假設為穩態，那么葉片內導熱微分方程為： 內部 ......

    uj5u.com 2023-06-19 07:46:51 more
  • After Effects 2023發布，有哪些值得關注的新功能？

    After Effects 2023 (版本 23.4) 發布 有哪些值得關注的新功能？AE2023改進了用戶請求的作業流程并進行了重要修復，用戶可在 After Effects 中更高效地作業，在不影響創意構想的情況下設計更加優質的細節。 AE2023 for Mac AE2023 新增功能如下： ......

    uj5u.com 2023-06-19 07:46:14 more
  • 【技識訓累】演算法中的排序演算法【一】

    博客推行版本更新，成果積累制度，已經寫過的博客還會再次更新，不斷地琢磨，高質量高數量都是要追求的，工匠精神是學習必不可少的精神。因此，大家有何建議歡迎在評論區踴躍發言，你們的支持是我最大的動力，你們敢投，我就敢肝 ......

    uj5u.com 2023-06-19 07:45:17 more
  • LINUX LAMP架構

    目錄 一、LAMP 二、Apache 三、MySQL 四、PHP 一、LAMP 1.概念 LAMP架構是目前成熟的企業網站應用模式之一，指的是協同作業的一整臺系統和相關軟體，能夠提供動態web站點服務及其應用開發環境 2.組成 在構建LAMP平臺時，各組件的安裝順序依次為Linux，Apache，M ......

    uj5u.com 2023-06-19 07:43:32 more
  • A First course in FEM —— matlab代碼實作求解傳熱問題（穩態）

    這篇文章會將FEM全流程走一遍，包括網格、矩陣組裝、求解、后處理。內容是大三時的大作業，今天拿出來回顧下。 1. 問題簡介 渦輪機葉片需要冷卻以提高渦輪的性能和渦輪葉片的壽命。我們現在考慮一個如上圖所示的葉片，葉片處在一個高溫環境中，中間通有四個冷卻孔。 假設為穩態，那么葉片內導熱微分方程為： 內部 ......

    uj5u.com 2023-06-19 07:42:02 more
  • 【技識訓累】演算法中的排序演算法【一】

    博客推行版本更新，成果積累制度，已經寫過的博客還會再次更新，不斷地琢磨，高質量高數量都是要追求的，工匠精神是學習必不可少的精神。因此，大家有何建議歡迎在評論區踴躍發言，你們的支持是我最大的動力，你們敢投，我就敢肝 ......

    uj5u.com 2023-06-19 07:41:33 more
  • After Effects 2023發布，有哪些值得關注的新功能？

    After Effects 2023 (版本 23.4) 發布 有哪些值得關注的新功能？AE2023改進了用戶請求的作業流程并進行了重要修復，用戶可在 After Effects 中更高效地作業，在不影響創意構想的情況下設計更加優質的細節。 AE2023 for Mac AE2023 新增功能如下： ......

    uj5u.com 2023-06-19 07:40:34 more
  • 【介面測驗】Postman（三）-變數與集合

    ? 在Postman中，我們進行介面測驗一般是以集合為單位，而在日常應用中，我們會經常使用到變數。下面我們將介紹一下變數和集合的一些用法。 ......

    uj5u.com 2023-06-18 07:56:18 more
  • docker構建FreeSWITCH編譯環境及打包

    作業系統 ：CentOS 7.6_x64 FreeSWITCH版本 ：1.10.9 Docker版本：23.0.6 FreeSWITCH這種比較復雜的系統，使用容器部署是比較方便的，今天記錄下CentOS 7環境下使用docker構建FreeSWITCH編譯環境及打包發布的程序。 一、資源準備 1、 ......

    uj5u.com 2023-06-18 07:55:28 more
  • Kubernetes CSI注冊流程

    ## 問題起因 近段時間，在作業中，遇到了一個問題：有一套K8S集群在做可靠性驗證，在重啟上下電之后，發現這個節點上的Pod狀態例外。通過kubectl describe查看Pod情況，都是掛卷出錯，而kubelet日志中也報了某個CSI插件沒有找到。但問題是CSI插件對應的Pod是正常Runnin ......

    uj5u.com 2023-06-18 07:55:04 more

Copyright © 2010-2020 有解無憂
