ModelBox實戰開發：RK3568實作攝像頭虛擬背景

摘要：本文將使用ModelBox端云協同AI開發套件（RK3568）實作攝像頭虛擬背景AI應用的開發，

本文分享自華為云社區《ModelBox開發案例 - RK3568實作攝像頭虛擬背景【玩轉華為云】》，作者：AI練習生 ，

本文將使用ModelBox端云協同AI開發套件（RK3568）實作攝像頭虛擬背景AI應用的開發，

最終運行效果如下：

RK3568

本應用采用RK開發套件完成，需要具備RK3568開發板，本硬體可以通過以下鏈接購買：https://marketplace.huaweicloud.com/contents/2b73a21b-91c5-4c58-a61a-5a5460afeaf7 ，規格包含：RK3568開發板×1、A2 WiFi模塊×1、外殼×1、電源線和電源插頭×1、散熱片×1，

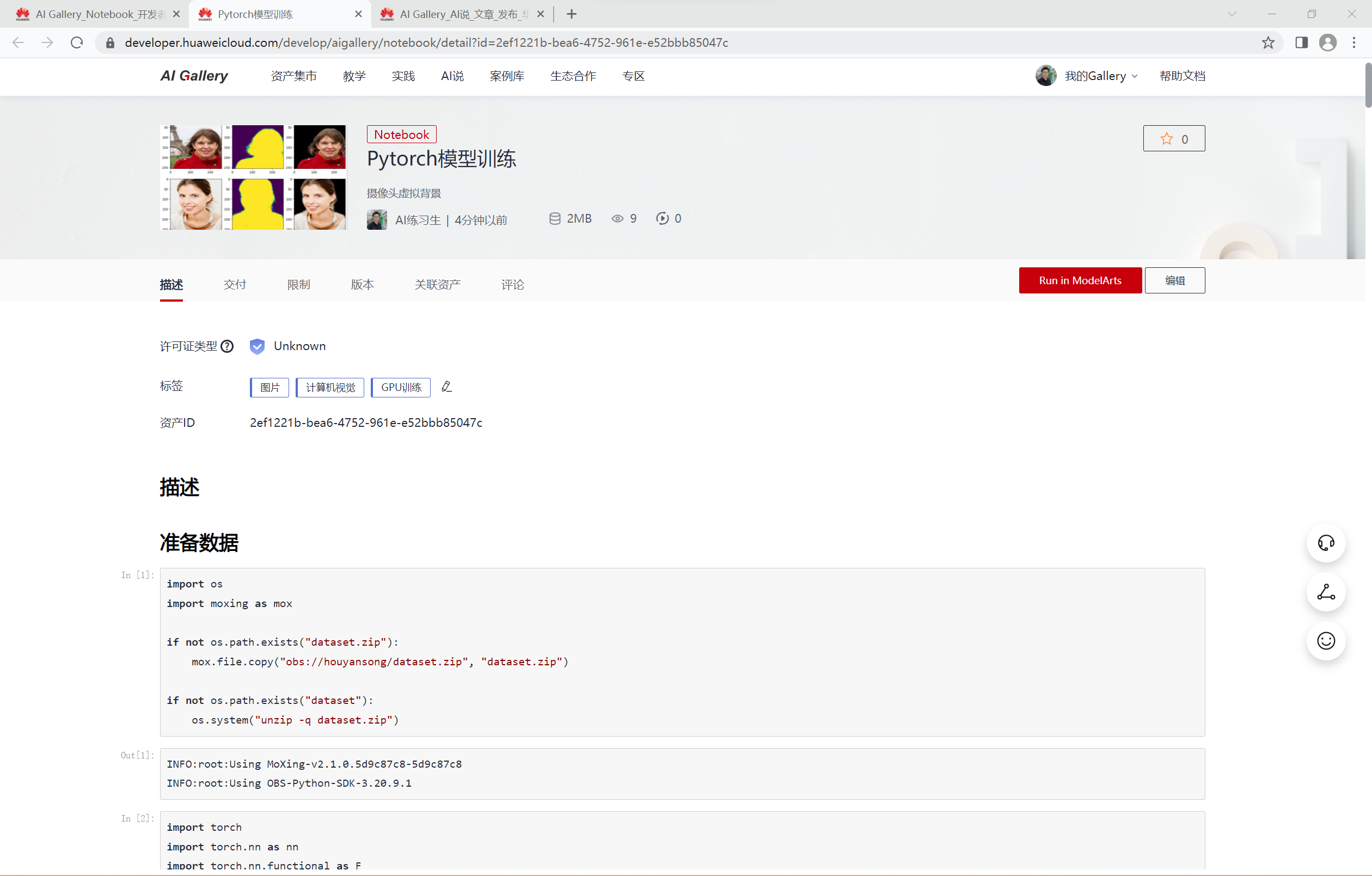

模型訓練

Notebook:

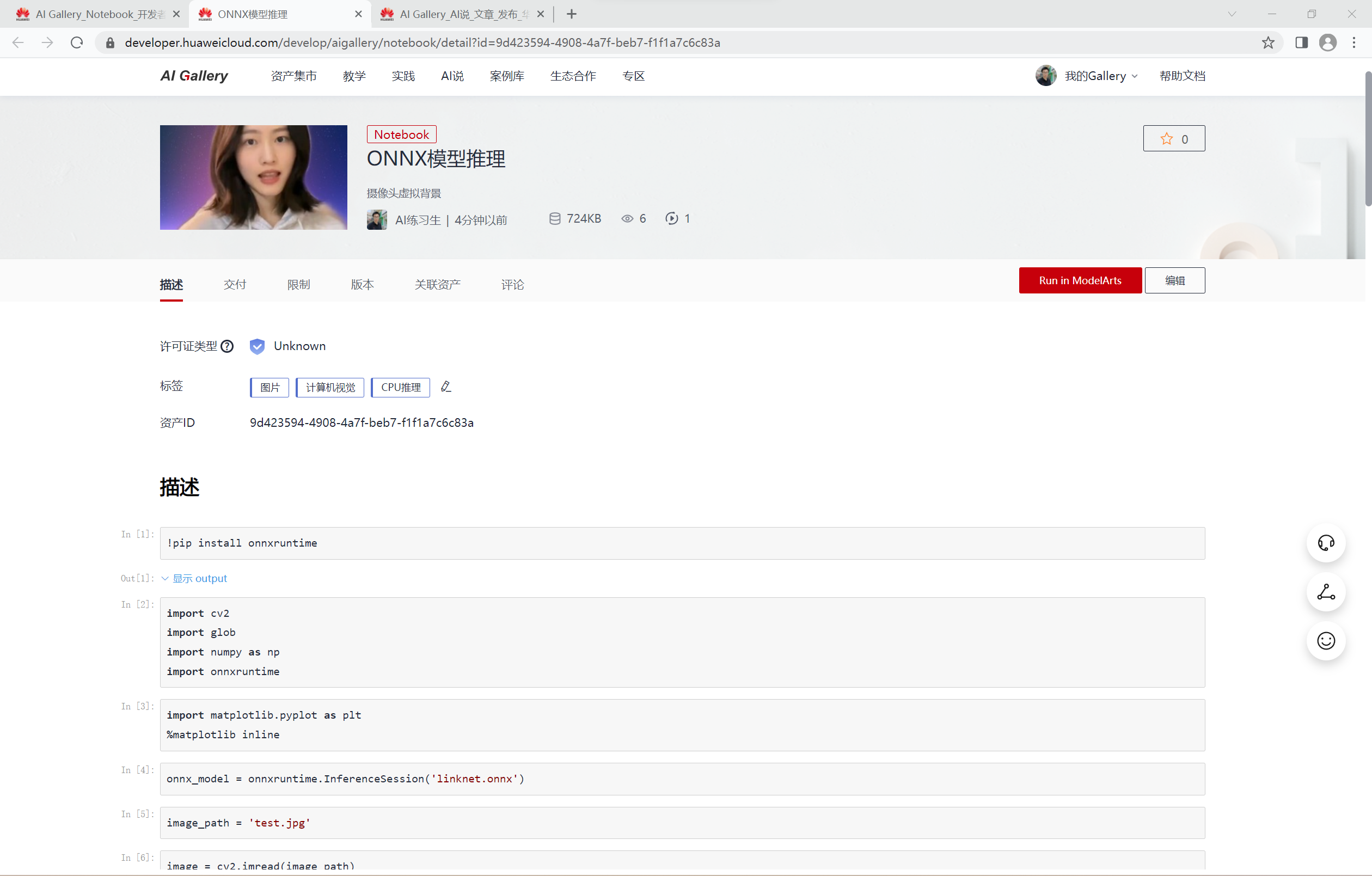

模型推理

Notebook:

onnx結構：

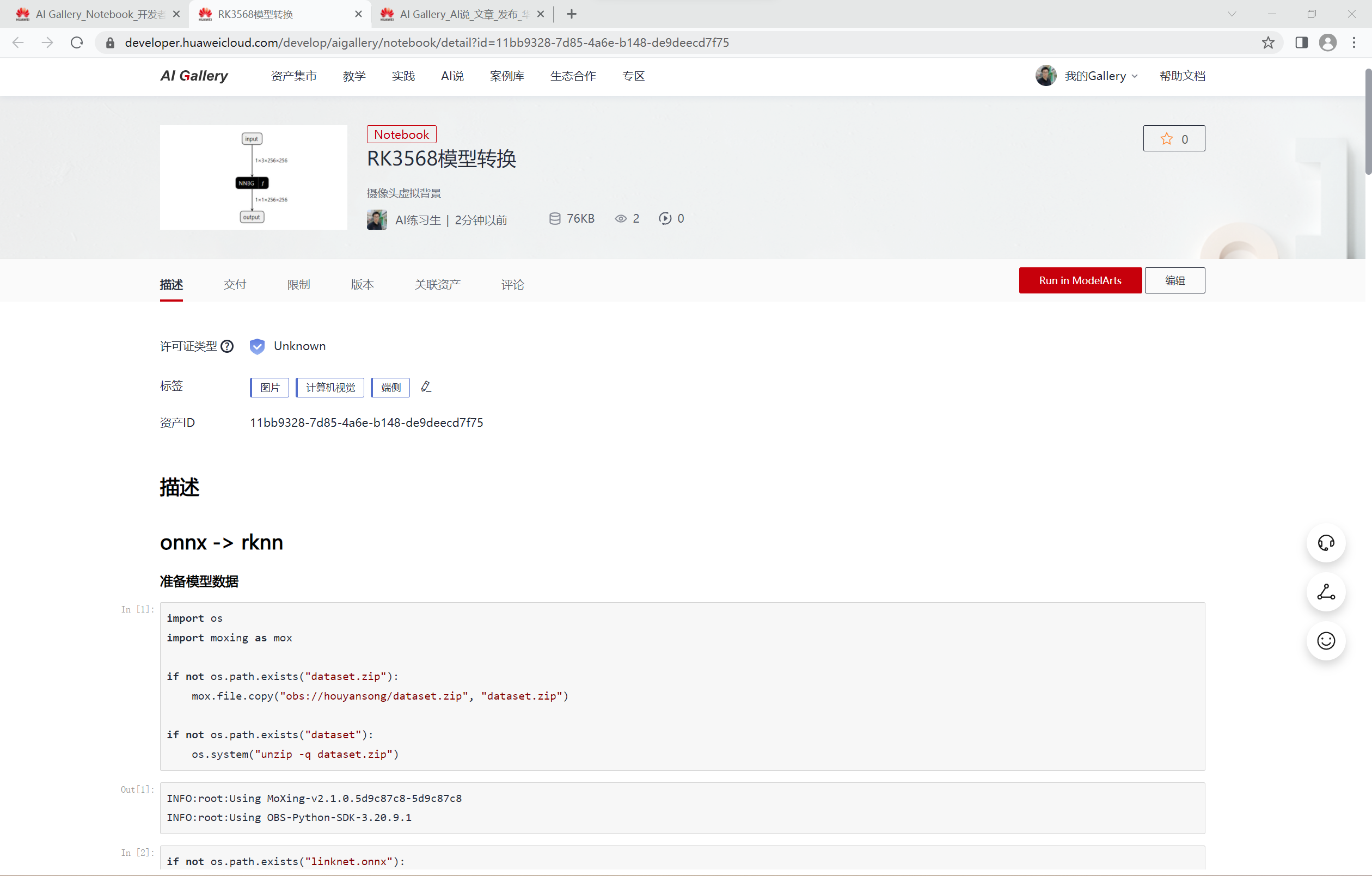

模型轉換

Notebook:

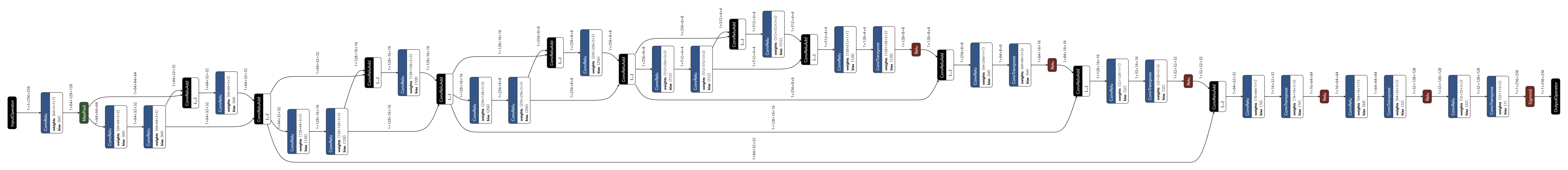

rknn結構：

原生onnxruntime推理

我們準備了(1080p, 30fps)的視頻，使用原生的onnxruntime進行推理，幀率最高是7：

實作代碼：

"""
OpenCV 讀取攝像頭視頻視頻流，使用原生的onnxruntime推理
"""
# 匯入OpenCV
import cv2
import time
import drawUtils
import numpy as np
import onnxruntime
# cap = cv2.VideoCapture(0)
cap = cv2.VideoCapture('test.mp4')

if not cap.isOpened():
 print('檔案不存在或編碼錯誤')
else:
 i = 0
 fps = 30
 start_time = time.time()
 font = cv2.FONT_HERSHEY_PLAIN
 image_background = cv2.imread('R-C.jpg')
 width = int(cap.get(cv2.CAP_PROP_FRAME_WIDTH))
 height = int(cap.get(cv2.CAP_PROP_FRAME_HEIGHT))
 onnx_model = onnxruntime.InferenceSession('linknet.onnx')
 image_background = cv2.resize(image_background, (width, height))
 writer = cv2.VideoWriter('test_result.mp4',cv2.VideoWriter_fourcc(*'X264'),fps,(width,height))
 image_background = image_background/255.

while cap.isOpened():
 ret,frame = cap.read()
 if ret:
 img = cv2.resize(frame, (256, 256))
 img = img[...,::-1]/255.
 img = img.astype(np.float32)
 img = np.transpose(img, (2, 0, 1))
 data = np.expand_dims(img, axis=0)
 onnx_input ={onnx_model.get_inputs()[0].name: data}
 pred_mask = onnx_model.run(None, onnx_input)
 pred_mask = np.array(pred_mask)
 pred_mask = pred_mask[0][0][0]
 pred_mask = cv2.resize(pred_mask, (width, height))
 pred_mask = pred_mask.reshape((height, width, 1))
 img_multi = pred_mask*frame/255.
 mask_layer = np.ones((height, width)).reshape(height, width, 1)-pred_mask
 mask_layer = image_background*mask_layer
 image_add = img_multi+mask_layer
 image_add = image_add*255
 image_add = image_add.astype(np.uint8)
 # 計算FPS
 i += 1
 now = time.time()
 fps_text = int(1 / ( now - start_time))
 start_time = now
 print('linknet post ' + str(i))
 # 添加中文（首先匯入模塊）
 img_add = drawUtils.cv2AddChineseText(image_add, '幀率：'+str(fps_text), (20,50), textColor=(0, 255, 0), textSize=30)
 # 顯示畫面
 # cv2.imshow('demo',img_add)
 writer.write(img_add)
 # 退出條件
 if cv2.waitKey(1) & 0xFF == ord('q'):
 break
 else:
 break

cap.release()
cv2.destroyAllWindows()

修改使用編為0攝像頭（默認為PC自帶的攝像頭）進行實時檢測：

ModelBox AI應用開發

直接使用工程

1）下載案例

本案例所需資源（代碼、模型、測驗資料等）均可從網盤鏈接下載，

2）運行應用

將virtual_background檔案夾拖到工程目錄workspace目錄下面，開啟性能統計：

切換到工程目錄，執行bin/main.bat運行應用，生成的視頻和性能統計檔案都在hilens_data_dir檔案夾下面：

3）性能統計

在Chrome瀏覽器chrome://tracing中加載性能統計檔案：

該AI應用輸入1080p的視頻，batch_size=4耗時約為256ms，平均每幀處理速度為64ms，fps=1000/64≈16，接下來我們給出該AI應用在ModelBox中的完整開發程序（以開發套件為例），

4）攝像頭檢測

打開工程目錄bin/mock_task.toml檔案，修改其中的任務輸入和任務輸出，配置為如下內容：

# 用于本地mock檔案讀取任務，腳本中已經配置了IVA_SVC_CONFIG環境變數, 添加了此檔案路徑
########### 請確定使用linux的路徑型別，比如在windows上要用  D:/xxx/xxx  不能用D:\xxx\xxx  ###########
# 任務的引數為一個壓縮并轉義后的json字串
# 直接寫需要轉義雙引號， 也可以用 content_file 添加一個json檔案，如果content和content_file都存在content會被覆寫
# content_file支持絕對路徑或者相對路徑，不支持決議環境變數(包括${HILENS_APP_ROOT}、${HILENS_DATA_DIR}等)
[common]
content = "{\"param_str\":\"string param\",\"param_int\":10,\"param_float\":10.5}"
# 任務輸入配置，mock模擬目前僅支持一路rtsp或者本地url, 當前支持以下幾種輸入方式：
# 1. rtsp攝像頭或rtsp視頻流：type="rtsp", url="rtsp://xxx.xxx"  (type為rtsp的時候，支持視頻中斷自動重連)
# 2. 設備自帶攝像頭或者USB攝像頭：type="url"，url="攝像頭編號,比如 0 或者 1 等" (需配合local_camera功能單元使用)
# 3. 本地視頻檔案：type="url"，url="視頻檔案路徑" (可以是相對路徑 -- 相對這個mock_task.toml檔案, 也支持從環境變數${HILENS_APP_ROOT}所在目錄檔案輸入)
# 4. http服務：type="url", url="http://xxx.xxx"(指的是任務作為http服務啟動，此處需填寫對外暴露的http服務地址，需配合httpserver類的功能單元使用)
# 5. 支持多輸入[input] [input1] [input2] ...，對應的輸出為[output] [output1] [output2] ...，如果使用videoout功能單元輸出，則輸入和輸出個數必須匹配，同時url不能重名
[input]
type = "url"
url = "0"
#url = "../data/test.mp4"
# 任務輸出配置，當前支持以下幾種輸出方式：
# 1. rtsp視頻流：type="local", url="rtsp://xxx.xxx"
# 2. 本地螢屏：type="local", url="0:xxx" (設備需要接顯示幕，系統需要安裝桌面)
# 3. 本地視頻檔案：type="local"，url="視頻檔案路徑" (可以是相對路徑——相對這個mock_task.toml檔案, 也支持輸出到環境變數${HILENS_DATA_DIR}所在目錄或子目錄)
# 4. http服務：type="webhook", url="http://xxx.xxx" (指的是任務產生的資料上報給某個http服務，此處需填寫上傳的http服務地址)
[output]
type = "local"
url = "0"
#url = "../hilens_data_dir/test_result.mp4"

執行.\bin\main.bat camera運行應用，將會自動彈出實時的人像分割畫面：

從零開發工程

如果你對專案開發感興趣，可以通過本章進一步了解，

1）遠程連接開發板

我們推薦在PC端使用VS Code遠程連接開發板來對設備進行操作，安裝Remote-SSH：

2）查看設備ip地址

可以在APP應用智慧生活上查看設備的ip地址：

3）配置SSH連接

電腦和設備處于同一WiFi下，在VS Code中使用Remote-SSH遠程登陸：

RK3568應用開發

創建工程

在SDK目錄下使用create.py腳本創建工程，我決定工程取名為virtual_background：

rock@rock-3a:~$ cd /home/rock/modelbox
rock@rock-3a:~/modelbox$ ./create.py -t server -n virtual_background
sdk version is modelbox-rk-aarch64-1.5.3
success: create virtual_background in /home/rock/modelbox/workspace

創建推理功能單元

rock@rock-3a:~/modelbox$ ./create.py -t infer -n linknet_infer -p virtual_background
sdk version is modelbox-rk-aarch64-1.5.3
success: create infer linknet_infer in /home/rock/modelbox/workspace/virtual_background/model/linknet_infer

可以看到推理功能單元創建在了專案工程的model目錄下面：

將我們轉換好的模型linknet.rknn拖到linknet_infer目錄下，接著編輯.toml組態檔，主要修改模型的路徑與輸入輸出，由于我們模型有一個來自rknpu的uint8的型別輸入和一個float型別的輸出，所以對組態檔編輯如下：

# Copyright (C) 2020 Huawei Technologies Co., Ltd. All rights reserved.
[base]
name = "linknet_infer"
device = "rknpu"
version = "1.0.0"
description = "your description"
entry = "./linknet.rknn" # model file path, use relative path
type = "inference"
virtual_type = "rknpu2" # inference engine type: rockchip now support rknpu, rknpu2(if exist)
group_type = "Inference" # flowunit group attribution, do not change
is_input_contiguous = "false" # rk do not support memory combine, fix, do not change
# Input ports description
[input]
[input.input1]  # input port number, Format is input.input[N]
name = "Input" # input port name
type = "uint8" # input port data type ,e.g. float or uint8
device = "rknpu" # input buffer type: use rknpu for zero-copy, cpu also allow
# Output ports description
[output]
[output.output1] # output port number, Format is output.output[N]
name = "Output" # output port name
type = "float" # output port data type ,e.g. float or uint8

可以看到該模型有1個輸入節點，1個輸出節點，需要注意其中的virtual_type配置與npu類別有關，RK3568需配置為rknpu2；輸入節點的device配置建議設為與該推理功能單元的上一個功能單元相同，

ModelBox內置了rknn推理引擎和推理邏輯，開發者只需要準備好模型檔案、編輯好組態檔，即可使用該模型進行推理，無需撰寫推理代碼，

另外，本案例使用的人像分割模型是由Pytorch框架訓練得到，我們事先使用rknn-toolkit2工具將它轉換為RK3568支持的模型格式，感興趣的話可以在RK3568模型轉換查看模型轉換程序，

創建后處理功能單元

我們需要一個后處理功能單元來對模型推理結果進行解碼，依然是萬能的create.py腳本：

rock@rock-3a:~/modelbox$ ./create.py -t python -n linknet_post -p virtual_background
sdk version is modelbox-rk-aarch64-1.5.3
success: create python linknet_post in /home/rock/modelbox/workspace/virtual_background/etc/flowunit/linknet_post

可以看到在專案工程的etc/flowunit目錄下面已經生成了該功能單元，存放.toml組態檔與.py功能代碼檔案：

接下來補充該功能單元的邏輯代碼，如果對此不感興趣，可以將我們資源包中的代碼CtrlC+V速通本節，

首先補充后處理功能單元的組態檔，對于后處理功能單元，我們需要知道模型推理的shape，因此需要對config欄位進行配置，此外，我們還需要修改輸入輸出，接收一個float型別的推理結果與一個uint8型別的原圖，輸出融合后的新圖：

# Copyright (c) Huawei Technologies Co., Ltd. 2022. All rights reserved.
# Basic config
[base]
name = "linknet_post" # The FlowUnit name
device = "cpu" # The flowunit runs on cpu
version = "1.0.0" # The version of the flowunit
type = "python" # Fixed value, do not change
description = "description" # The description of the flowunit
entry = "linknet_post@linknet_postFlowUnit" # Python flowunit entry function
group_type = "Generic" # flowunit group attribution, change as Input/Output/Image/Generic ...
# Flowunit Type
stream = false # Whether the flowunit is a stream flowunit
condition = false # Whether the flowunit is a condition flowunit
collapse = false # Whether the flowunit is a collapse flowunit
collapse_all = false # Whether the flowunit will collapse all the data
expand = false #  Whether the flowunit is a expand flowunit
# The default Flowunit config
[config]
mask_h = 256
mask_w = 256
# Input ports description
[input]
[input.input1] # Input port number, the format is input.input[N]
name = "in_mask" # Input port name
type = "float" # Input port type
[input.input2] # Input port number, the format is input.input[N]
name = "in_image" # Input port name
type = "uint8" # Input port type
# Output ports description
[output]
[output.output1] # Output port number, the format is output.output[N]
name = "out_image" # Output port name
type = "uint8" # Output port type

后處理代碼：

# Copyright (c) Huawei Technologies Co., Ltd. 2022. All rights reserved.
#!/usr/bin/env python
# -*- coding: utf-8 -*-
import _flowunit as modelbox
import numpy as np
import cv2
class linknet_postFlowUnit(modelbox.FlowUnit):
 # Derived from modelbox.FlowUnit
 def __init__(self):
 super().__init__()
 self.image_background = cv2.imread('data/R-C.jpg')
 self.image_background = cv2.cvtColor(self.image_background,cv2.COLOR_BGR2RGB)
 self.image_background = self.image_background/255.
 def open(self, config):
 # Open the flowunit to obtain configuration information
 self.mask_h = config.get_int('mask_h', 256)
 self.mask_w = config.get_int('mask_w', 256)
 self.index = 0
 return modelbox.Status.StatusCode.STATUS_SUCCESS
 def process(self, data_context):
 # Process the data
 in_mask = data_context.input("in_mask")
 in_image = data_context.input("in_image")
 out_image = data_context.output("out_image")
 # linknet_post process code.
 # Remove the following code and add your own code here.
 for buffer_mask, buffer_image in zip(in_mask, in_image):
 # 獲取輸入Buffer的屬性資訊
 width = buffer_image.get('width')
 height = buffer_image.get('height')
 channel = buffer_image.get('channel')
 # 將輸入Buffer轉換為numpy物件
 image_background = cv2.resize(self.image_background, (width, height))
 mask_data = np.array(buffer_mask.as_object(), copy=False)
 mask_data = mask_data.reshape(self.mask_h, self.mask_w)
 mask_data = cv2.resize(mask_data, (width, height))
 mask_data = mask_data.reshape(height, width, 1)
 image_data = np.array(buffer_image.as_object(), dtype=np.uint8, copy=False)
 image_data = image_data.reshape(height, width, channel)
 img_multi = mask_data*image_data/255.
 mask_layer = np.ones((height, width))
 mask_layer = mask_layer.reshape(height, width, 1)
 mask_layer = mask_layer-mask_data
 mask_layer = image_background*mask_layer
 image_add = img_multi+mask_layer
 image_add = image_add*255
 image_add = image_add.astype(np.uint8)
 # frame計數
 self.index += 1
 print("linknet_post " + str(self.index))
 # 將業務處理回傳的結果資料轉換為Buffer
 add_buffer = modelbox.Buffer(self.get_bind_device(), image_add)
 # 設定輸出Buffer的Meta資訊，此處直接拷貝輸入Buffer的Meta資訊
 add_buffer.copy_meta(buffer_image)
 # 將輸出Buffer放入輸出BufferList中
 out_image.push_back(add_buffer)
 return modelbox.Status.StatusCode.STATUS_SUCCESS
 def close(self):
 # Close the flowunit
 return modelbox.Status()
 def data_pre(self, data_context):
 # Before streaming data starts
 return modelbox.Status()
 def data_post(self, data_context):
 # After streaming data ends
 return modelbox.Status()
 def data_group_pre(self, data_context):
 # Before all streaming data starts
 return modelbox.Status()
 def data_group_post(self, data_context):
 # After all streaming data ends
 return modelbox.Status()

搭建流程圖

修改virtual_background.toml內容：

# Copyright (C) 2020 Huawei Technologies Co., Ltd. All rights reserved.
[driver]
dir = ["${HILENS_APP_ROOT}/etc/flowunit",
"${HILENS_APP_ROOT}/etc/flowunit/cpp",
"${HILENS_APP_ROOT}/model",
"${HILENS_MB_SDK_PATH}/flowunit"]
skip-default = true
[profile]
profile=true
trace=true
dir="${HILENS_DATA_DIR}/mb_profile"
[graph]
format = "graphviz"
graphconf = """digraph virtual_background {
    node [shape=Mrecord]
 queue_size = 1
 batch_size = 1
    # 定義節點，即功能單元及其屬性
    input1[type=input, flowunit=input, device=cpu, deviceid=0]
 data_source_parser[type=flowunit, flowunit=data_source_parser, device=cpu, deviceid=0]
 video_demuxer[type=flowunit, flowunit=video_demuxer, device=cpu, deviceid=0]
 video_decoder[type=flowunit, flowunit=video_decoder, device=rknpu, deviceid=0, pix_fmt="rgb"]
 image_resize[type=flowunit, flowunit=resize, device=rknpu, deviceid=0, image_width=256, image_height=256]
 linknet_infer[type=flowunit, flowunit=linknet_infer, device=rknpu, deviceid=0]
 linknet_post[type=flowunit, flowunit=linknet_post, device=cpu, deviceid=0]
 video_out[type=flowunit, flowunit=video_out, device=rknpu, deviceid=0]
    # 定義邊，即功能間的資料傳遞關系
    input1:input -> data_source_parser:in_data
 data_source_parser:out_video_url -> video_demuxer:in_video_url
 video_demuxer:out_video_packet -> video_decoder:in_video_packet
 video_decoder:out_video_frame -> image_resize:in_image
 image_resize:out_image -> linknet_infer:Input
 linknet_infer:Output -> linknet_post:in_mask
 video_decoder:out_video_frame -> linknet_post:in_image
 linknet_post:out_image -> video_out:in_video_frame
}"""
[flow]
desc = "virtual_background run in modelbox-rk-aarch64"

其中，profile欄位設為true啟用性能統計功能，

運行應用

應用的輸入和輸出可以在專案工程的bin/mock_task.toml中進行配置：

配置應用的輸入輸出，接下來就可以進入專案進行構建和運行了：

執行bin/main.sh運行應用，生成的視頻和性能統計檔案在hilens_data_dir檔案夾：

可以右鍵下載查看性能統計檔案：

可以看到模型推理確實很快，平均每4次推理耗時223ms，fps約等于18幀每秒，

開發板攝像頭檢測

創建virtual_background_cameral.toml檔案，編輯內容如下：

# Copyright (C) 2020 Huawei Technologies Co., Ltd. All rights reserved.
[driver]
dir = ["${HILENS_APP_ROOT}/etc/flowunit",
"${HILENS_APP_ROOT}/etc/flowunit/cpp",
"${HILENS_APP_ROOT}/model",
"${HILENS_MB_SDK_PATH}/flowunit"]
skip-default = true
[profile]
profile=false
trace=false
dir="${HILENS_DATA_DIR}/mb_profile"
[graph]
format = "graphviz"
graphconf = """digraph virtual_background {
    node [shape=Mrecord]
 queue_size = 1
 batch_size = 1
    # 定義節點，即功能單元及其屬性
    input1[type=input, flowunit=input, device=cpu, deviceid=0]
 data_source_parser[type=flowunit, flowunit=data_source_parser, device=cpu, deviceid=0]
 local_camera[type=flowunit, flowunit=local_camera, device=rknpu, deviceid=0, pix_fmt="rgb", cam_width=1280, cam_height=720]
 image_resize[type=flowunit, flowunit=resize, device=rknpu, deviceid=0, image_width=256, image_height=256]
 linknet_infer[type=flowunit, flowunit=linknet_infer, device=rknpu, deviceid=0]
 linknet_post[type=flowunit, flowunit=linknet_post, device=cpu, deviceid=0]
 video_out[type=flowunit, flowunit=video_out, device=rknpu, deviceid=0]
    # 定義邊，即功能間的資料傳遞關系
    input1:input -> data_source_parser:in_data
 data_source_parser:out_video_url -> local_camera:in_camera_packet
 local_camera:out_camera_frame -> image_resize:in_image
 image_resize:out_image -> linknet_infer:Input
 linknet_infer:Output -> linknet_post:in_mask
 local_camera:out_camera_frame -> linknet_post:in_image
 linknet_post:out_image -> video_out:in_video_frame
}"""
[flow]
desc = "virtual_background run in modelbox-rk-aarch64"

打開工程目錄下bin/mock_task.toml檔案，修改任務輸入和任務輸出：

執行bin/main.sh camera運行應用，使用rtsp推流到本地進行查看：

至此我們就完成了攝像頭虛擬背景AI應用的開發以及在Windows和RK3568開發板上的部署，本案例所需資源（代碼、模型、測驗資料等）均可從網盤鏈接下載，感興趣的小伙伴趕快下載玩一玩吧！

點擊關注，第一時間了解華為云新鮮技術~

標籤：其他

上一篇：詳解4種模型壓縮技術、模型蒸餾演算法

下一篇：返回列表
