環境：
工具：銳捷EVE模擬器，VMware Workstation Pro
遠程工具：SecureCRT
系統版本：Windows 10

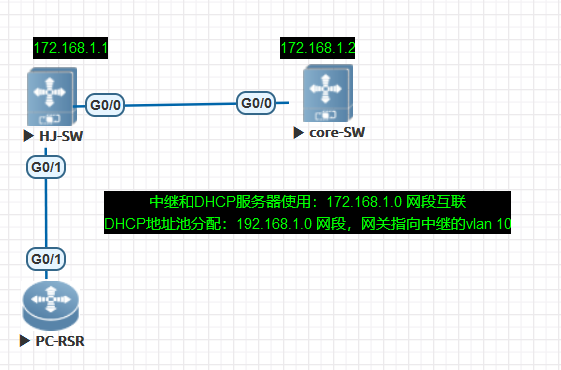

問題描述：
描述：在 DHCP Relay 環境中，中繼和服務器能正常互通，但是通過抓包發現，PC 客戶端發送的報文并沒有被正常的轉發給 DHCP 服務器，
提示：若按照教程還是無法完成操作，可以進入右側的企鵝，找我看看，
解決方法-視頻與文字教程：
視頻教程：
文字教程：

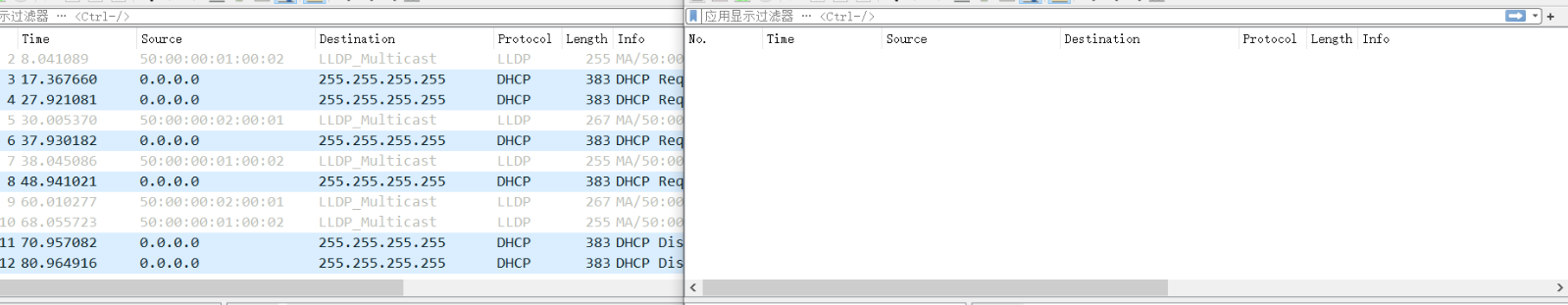

1.通過抓包可發現，PC 客戶端發出的 DHCP 請求包，都沒有被中繼轉發
2.考慮到可能是中繼的轉發目的地址寫錯了，或者是轉發目的地址不可達，以下為驗證：
- 查看轉發的地址：sho run | in ip he

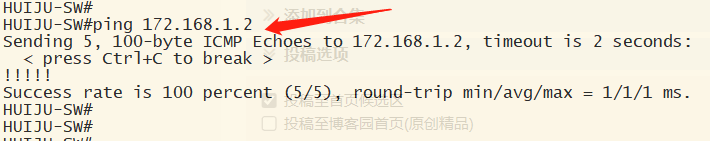

- 測驗網路連通性：ping **********
- 綜上所述，轉發地址和中繼與服務器的網路連通性都沒有問題，
3.現在開始思考錯誤原因，可能為 PC 客戶端和 DHCP 中繼的通信有問題，

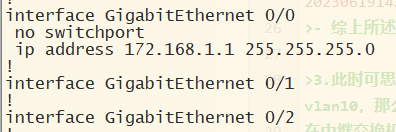

- 在中繼交換機上，查看系統配置：conf t , show th
- 可見中繼交換機與PC客戶端的介面，并沒有劃入到 vlan 10，然而 DHCP 服務器分配的地址網段和自身的使用的網段，屬于不同子網，這會導致 DHCP 服務器不能直接分配地址給 PC 客戶端，需要使用 DHCP 中繼，
PC 客戶端使用 DHCP 中繼來獲取IP地址，首先應該和 DHCP 中繼獲得聯系，然而 DHCP 中繼中的管理 IP 地址在 VLAN 10 中，若不將 G0/1 介面劃入 VLAN 10中，則資料包將無法與 VLAN 10 溝通，進而無法讓中繼轉發資料包，
4.將 DHCP 中繼的 G0/1 介面劃入 VLAN 10 中，配置如下：
(全域模式)
int g0/1
swi mo acc
swi acc vlan 10

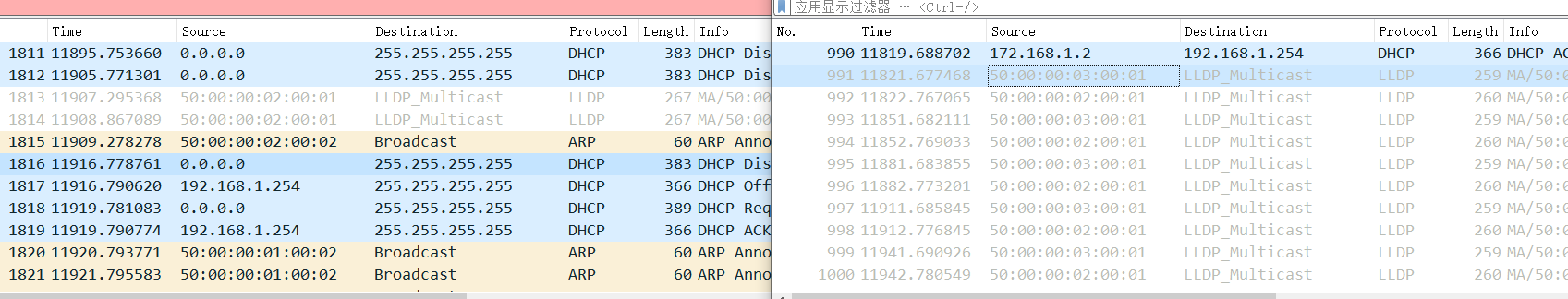

5.此時 DHCP 中繼即可正常轉發 DHCP 請求，如下圖：
6.此時可正常通過 DHCP 服務器獲取 IP 地址，如下圖：
查看介面 IP 地址：show ip int b
