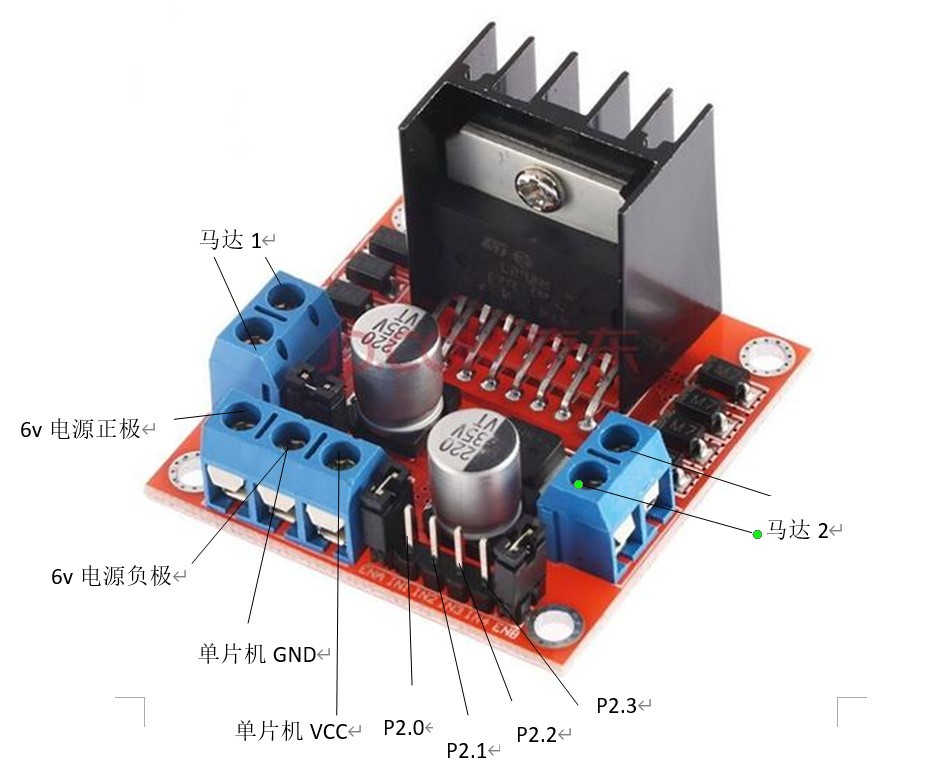

這是我電機連接圖，用四節電池6v給電機供電，電機再給單片機供電，P2.0=X0AA，不知道哪里有問題馬達不轉。
uj5u.com熱心網友回復：
1檢查電池容量是否足夠2檢查電機是否正常3檢查模塊是否正常，簡單的回傳就是用跳線模擬高低電平4檢查蛋騙雞輸出引腳是否有信號。uj5u.com熱心網友回復：
就檢查電機運轉所需電壓是多少，然后看看電路板作業是否正常uj5u.com熱心網友回復：
應該是電壓不夠，接上電后我測了一下只有5.7v，單片機只有4.6v左右。我只接一個馬達就可以轉，可是我只有一個四節五號的電池盒，有沒有別的辦法啊？uj5u.com熱心網友回復：
應該是電壓不夠，接上電后我測了一下只有5.7v，單片機只有4.6v左右。我只接一個馬達就可以轉，可是我只有一個四節五號的電池盒，有沒有別的辦法啊？
uj5u.com熱心網友回復：
應該是電壓不夠，接上電后我測了一下只有5.7v，單片機只有4.6v左右。我只接一個馬達就可以轉，可是我只有一個四節五號的電池盒，有沒有別的辦法啊？
uj5u.com熱心網友回復：
淘寶買塊適合的電池吧
uj5u.com熱心網友回復：
淘寶買塊適合的電池吧
uj5u.com熱心網友回復：
淘寶買塊適合的電池吧
uj5u.com熱心網友回復：
接個可調電源吧，：）uj5u.com熱心網友回復：
這個驅動12v那個口，要用的話最低得7v，要不就干脆用5v一起驅動uj5u.com熱心網友回復：
共地了嗎，當時我就因為沒共地搞了好久
uj5u.com熱心網友回復：
電源的電流不夠吧 換一個大容量的如何使用Arduino Uno和L298N雙電機控制器控制直流電機
uj5u.com熱心網友回復：
可以檢查一下代碼對不對uj5u.com熱心網友回復：
共地了呀，單片機GND和電源負極接在一起的uj5u.com熱心網友回復：
我現在就想讓輪子轉起來，就是四個腳兩高兩低應該沒什么問題吧uj5u.com熱心網友回復：
共地了呀，單片機GND和電源負極接在一起的
uj5u.com熱心網友回復：
既然這樣，電池只給驅動模塊供電，單片機用usb（電腦）口供電。
uj5u.com熱心網友回復：
嗯嗯，這樣兩個輪子都可以轉了，而且紅外模塊也可以用了，謝謝你。只是小車暫時不能跑了uj5u.com熱心網友回復：
先解決電壓問題。去買兩個18650或14500鋰電池，兩個電壓就可以。如果用18650記得還要買電池盒。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/56234.html
