單臂路由（router-on-a-stick）是指在路由器的一個介面上通過配置子介面（或“邏輯介面”，并不存在真正物理介面）的方式，實作原來相互隔離的不同VLAN（虛擬局域網）之間的互聯互通，

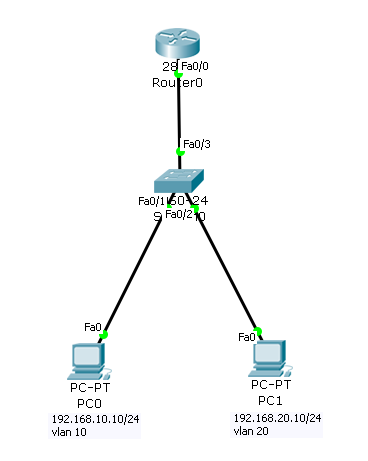

環境準備：思科模擬器
PC1：192.168.10.10
? 255.255.255.0
? 192.168.10.1
? vlan10
PC2：192.168.20.10
? 255.255.255.0
? 192.168.20.1
? vlan20
交換機配置
# 進入vlan模式，創建vlan
Switch#vlan database
Switch(vlan)#vlan 10
Switch(vlan)#vlan 20
# 進入介面，將vlan劃分到介面中
Switch(config)#interface fastEthernet0/1
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config)#interface fastEthernet0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 20
# 將與路由器連接的埠設定為trunk模式
Switch(config)#interface fastEthernet0/3
Switch(config-if)#switchport mode trunk
路由器配置
# 開啟與交換機連接的埠
Router(config)#interface fastEthernet 0/0
Router(config-if)#no shutdown
# 配置子介面的ip地址
Router(config)#interface fastEthernet 0/0.1
# 進入介面配置ip地址你會發現配置失敗，是因為需要設定IEEE 802.1Q標準 協議后面的數字和vlan一致
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.10.1 255.255.255.0
Router(config)#interface fastEthernet 0/0.2
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip address 192.168.20.1 255.255.255.0

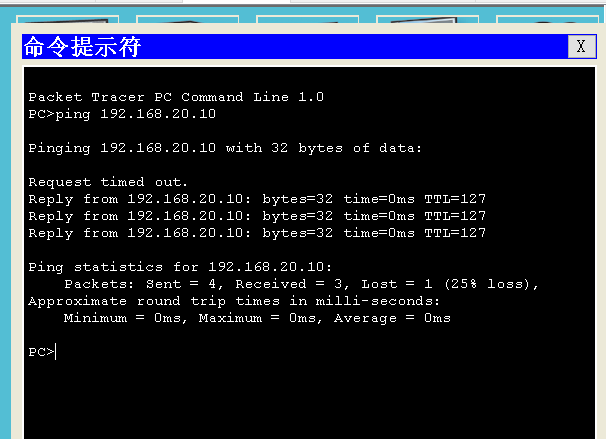

配置完成，我們試著ping一下，已經通信了
