什么是感受野
The receptive field is defined as the region in the input space that a particular CNN’s feature is looking at (i.e. be affected by).
—— A guide to receptive field arithmetic for Convolutional Neural Networks
感受野（Receptive Field），指的是神經網路中神經元“看到的”輸入區域，在卷積神經網路中，feature map上某個元素的計算受輸入影像上某個區域的影響，這個區域即該元素的感受野，

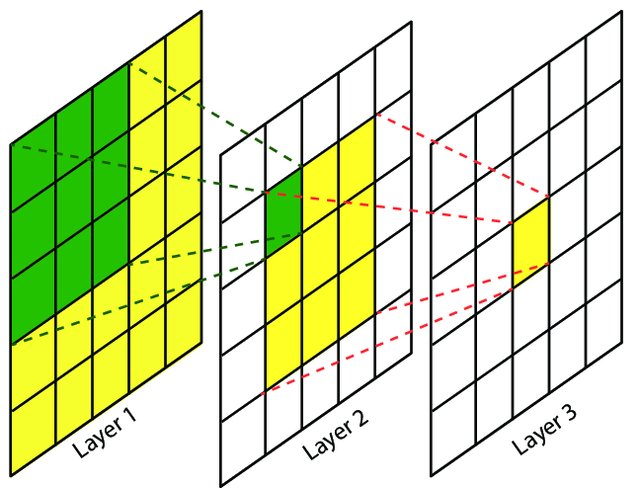

卷積神經網路中，越深層的神經元看到的輸入區域越大，如下圖所示，kernel size 均為\(3 \times 3\)，stride均為1，綠色標記的是\(Layer 2\) 每個神經元看到的區域，黃色標記的是\(Layer 3\) 看到的區域，具體地，\(Layer 2\)每個神經元可看到\(Layer 1\) 上 \(3 \times 3\) 大小的區域，\(Layer3\) 每個神經元看到\(Layer 2\) 上 \(3 \times 3\) 大小的區域，該區域可以又看到\(Layer 1\) 上 \(5 \times 5\) 大小的區域，
所以，感受野是個相對概念，某層feature map上的元素看到前面不同層上的區域范圍是不同的，通常在不特殊指定的情況下，感受野指的是看到輸入影像上的區域，
為了具體計算感受野，這里借鑒視覺系統中的概念，
\[receptive \ field = center + surround \]
準確計算感受野，需要回答兩個子問，即視野中心在哪和視野范圍多大，
- 只有看到”合適范圍的資訊”才可能做出正確的判斷，否則就可能“盲人摸象”或者“一覽眾山小”；
- 目標識別問題中，我們需要知道神經元看到是哪個區域，才能合理推斷物體在哪以及判斷是什么物體，
但是，網路架構多種多樣，每層的引數配置也不盡相同，感受野具體該怎么計算？
約定
在正式計算之前，先對數學符號做如下約定，
-
\(k\)：kernel size
-
\(p\)：padding size
-
\(s\)：stride size
-
\(Layer\)：用\(Layer\)表示feature map，特別地 \(Layer \ 0\)為輸入影像；
-
\(Conv\)：用\(Conv\)表示卷積，\(k\)、\(p\)、\(s\)為卷積層的超引數，\(Conv \ l\)的輸入和輸出分別為 \(Layer \ l-1\) 和 \(Layer \ l+1\)；
-
\(n\)：feature map size為 \(n \times n\)，這里假定\(height = width\)；
-
\(r\)：receptive field size為\(r \times r\)，這里假定感受野為方形；
-

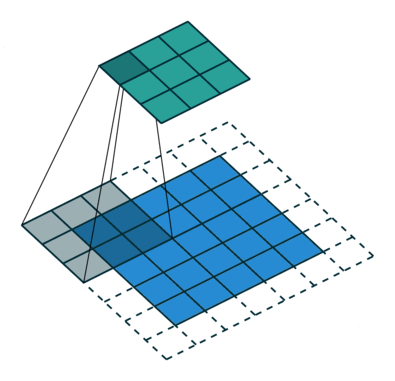

\(j\)：feature map上相鄰元素間的像素距離，即將feature map上的元素與輸入影像\(Layer \ 0\) 上感受野的中心對齊后，相鄰元素在輸入影像上的像素距離，也可以理解為 feature map上前進1步相當于輸入影像上前進多少個像素，如下圖所示，feature map上前進1步，相當于輸入影像上前進2個像素，\(j=2\)；
-
\(start\)：feature map左上角元素在輸入影像上的感受野中心坐標\((start, start)\)，即視野中心的坐標，在上圖中，左上角綠色塊感受野中心坐標為\((0.5, 0.5)\)，即左上角藍色塊中心的坐標，左上角白色虛線塊中心的坐標為\((-0.5, -0.5)\)；
-
\(l\)：\(l\)表示層，卷積層為\(Conv \ l\)，其輸入feature map為\(Layer \ l-1\)，輸出為\(Layer \ l\)，
下面假定所有層均為卷積層，
感受野大小
感受野大小的計算是個遞推公式，
再看上面的動圖，如果feature map $Layer \ 2 $ 上的一個元素\(A\)看到feature map \(Layer \ 1\) 上的范圍為\(3 \times 3\)（圖中綠色塊），其大小等于kernel size \(k_2\)，所以，\(A\)看到的感受野范圍\(r_2\)等價于\(Layer \ 1\)上\(3 \times 3\)視窗看到的\(Layer \ 0\) 范圍，據此可以建立起相鄰\(Layer\)感受野的關系，如下所示，其中\(r_{l}\)為\(Layer \ l\)的感受野，\(r_{l-1}\)為\(Layer \ l-1\) 的感受野，
\[r_{l} = r_{l-1} + (k_{l} - 1) * j_{l-1} \]
- \(Layer \ l\) 一個元素的感受野\(r_{l}\)等價于\(Layer \ l-1\) 上\(k \times k\) 個感受野的疊加；
- \(Layer \ l-1\) 上一個元素的感受野為\(r_{l-1}\)；
- \(Layer \ l-1\) 上連續\(k\) 個元素的感受野可以看成是，第1個元素看到的感受野加上剩余\(k-1\)步掃過的范圍，\(Layer \ l-1\) 上每前進1個元素相當于在輸入影像上前進\(j_{l-1}\)個像素，結果等于\(r_{l-1} + (k - 1) \times j_{l-1}\)

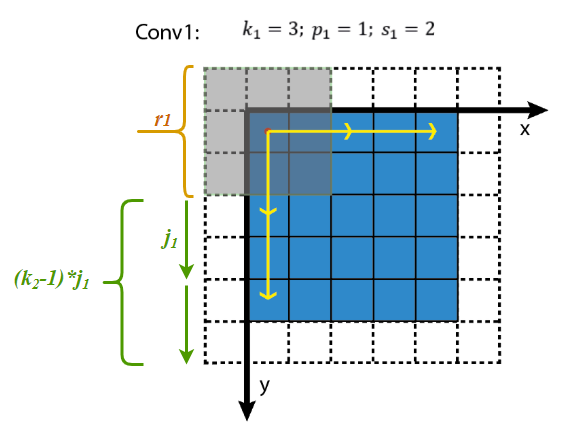

可視化如下圖所示，
下面的問題是，\(j_{in}\)怎么求？
\(Layer \ l\) 上前進1個元素相當于\(Layer \ l-1\)上前進\(s_l\)個元素，轉換成像素單位為
\[j_{l} = j_{l-1} \times s_{l} \]
其中，\(s_l\)為\(Conv \ l\)的kernel在\(Layer \ l-1\) 上滑動的步長，輸入影像的\(s_0 = 1\)，
根據遞推公式可知，
\[\begin{aligned}j_l &= \prod_{i=1}^{l} s_{i}\\\end{aligned} \]
\(Layer \ l\)上前進1個元素，相當于在輸入影像前進了\(\prod_{i=1}^{l} s_{i}\)個像素，即前面所有層\(stride\)的連乘，
進一步可得，\(Layer \ l\)的感受野大小為
\[\begin{aligned}r_{l} &= r_{l-1} + \left(k_{l}-1\right) * j_{l-1} \\&= r_{l-1}+\left(\left(k_{l}-1\right) * \prod_{i=1}^{l-1} s_{i}\right)\end{aligned} \]
感受野中心
感受野中心的計算也是個遞推公式，

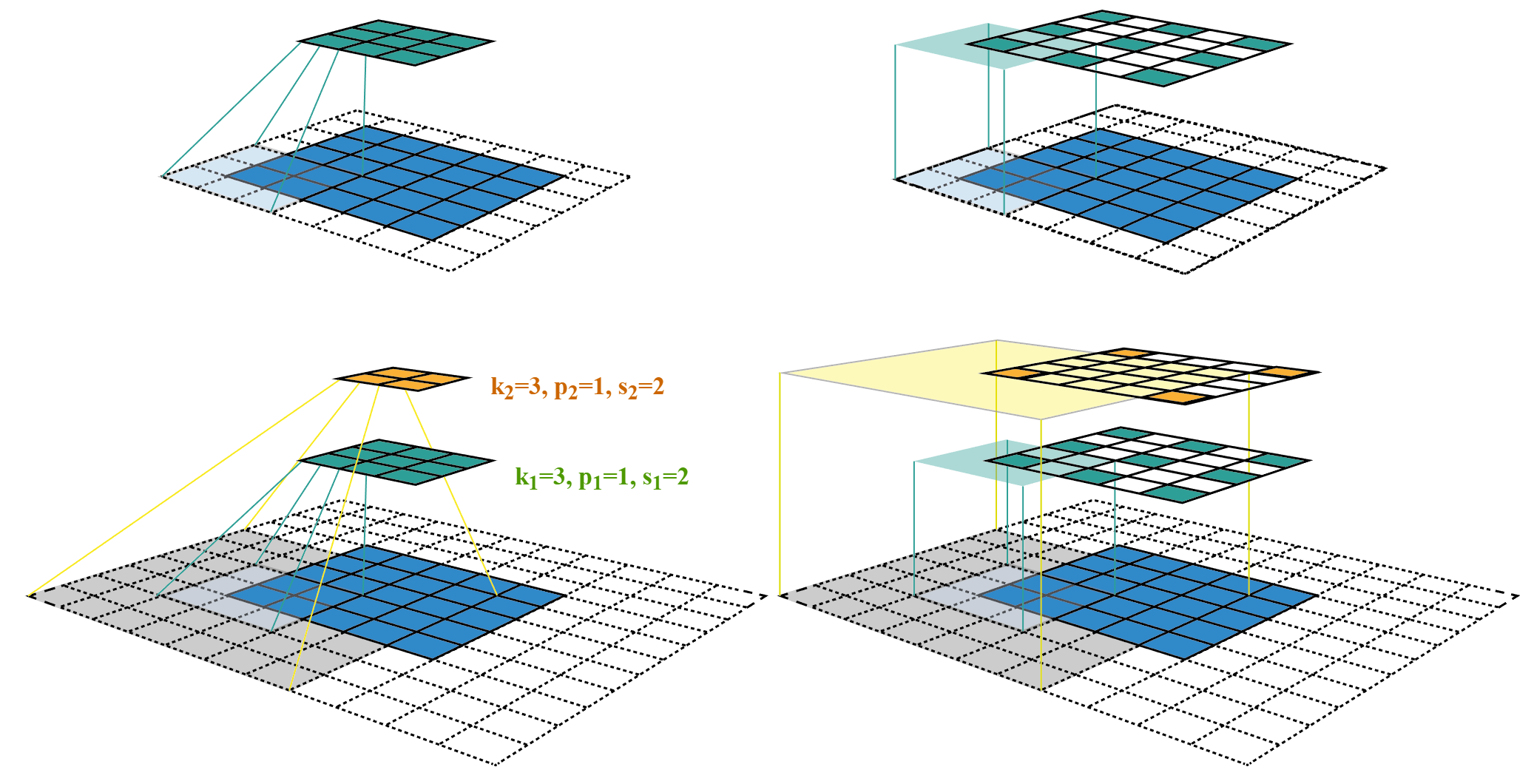

在上一節中計算得\(j_l = \prod_{i=1}^{l} s_{i}\)，表示feature map \(Layer \ l\)上前進1個元素相當于在輸入影像上前進的像素數目，如果將feature map上元素與感受野中心對齊，則\(j_l\)為感受野中心之間的像素距離，如下圖所示，
其中，各層的kernel size、padding、stride超引數已在圖中標出，右側圖為feature map和感受野中心對齊后的結果，
相鄰\(Layer\)間，感受野中心的關系為
\[start_{l} = start_{l-1} + (\frac{k_l - 1}{2} - p_l) * j_{l-1} \]

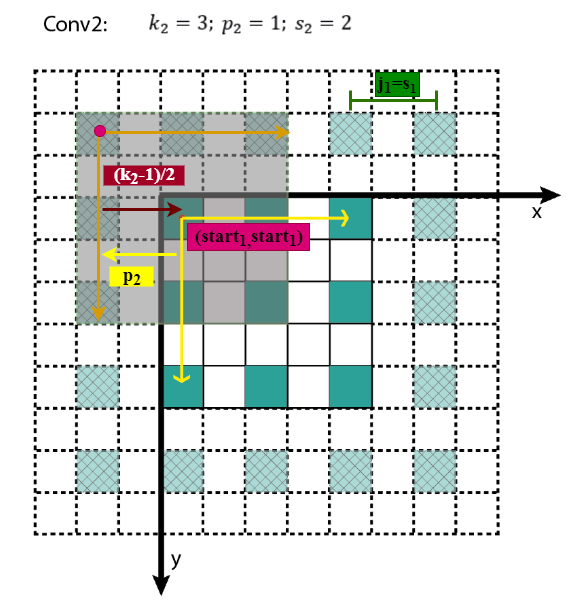

所有的\(start\)坐標均相對于輸入影像坐標系，其中，\(start_0=(0.5,0.5)\)，為輸入影像左上角像素的中心坐標，\(start_{l-1}\)表示\(Layer \ l-1\)左上角元素的感受野中心坐標，\((\frac{k_l - 1}{2} - p_l)\)為\(Layer \ l\)與\(Layer \ l-1\)感受野中心相對于\(Layer \ l-1\)坐標系的偏差，該偏差需折算到輸入影像坐標系，其值需要乘上\(j_{l-1}\)，即\(Layer \ l-1\)相鄰元素間的像素距離，相乘的結果為\((\frac{k_l - 1}{2} - p_l) * j_{l-1}\)，即感受野中心間的像素距離——相對輸入影像坐標系，至此，相鄰\(Layer\)間感受野中心坐標間的關系就不難得出了，這個程序可視化如下，
知道了\(Layer \ l\)左上角元素的感受野中心坐標\((start_l, start_l)\)，通過該層相鄰元素間的像素距離\(j_l\)可以推算其他元素的感受野中心坐標，
小結
將感受野的相關計算小結一下，

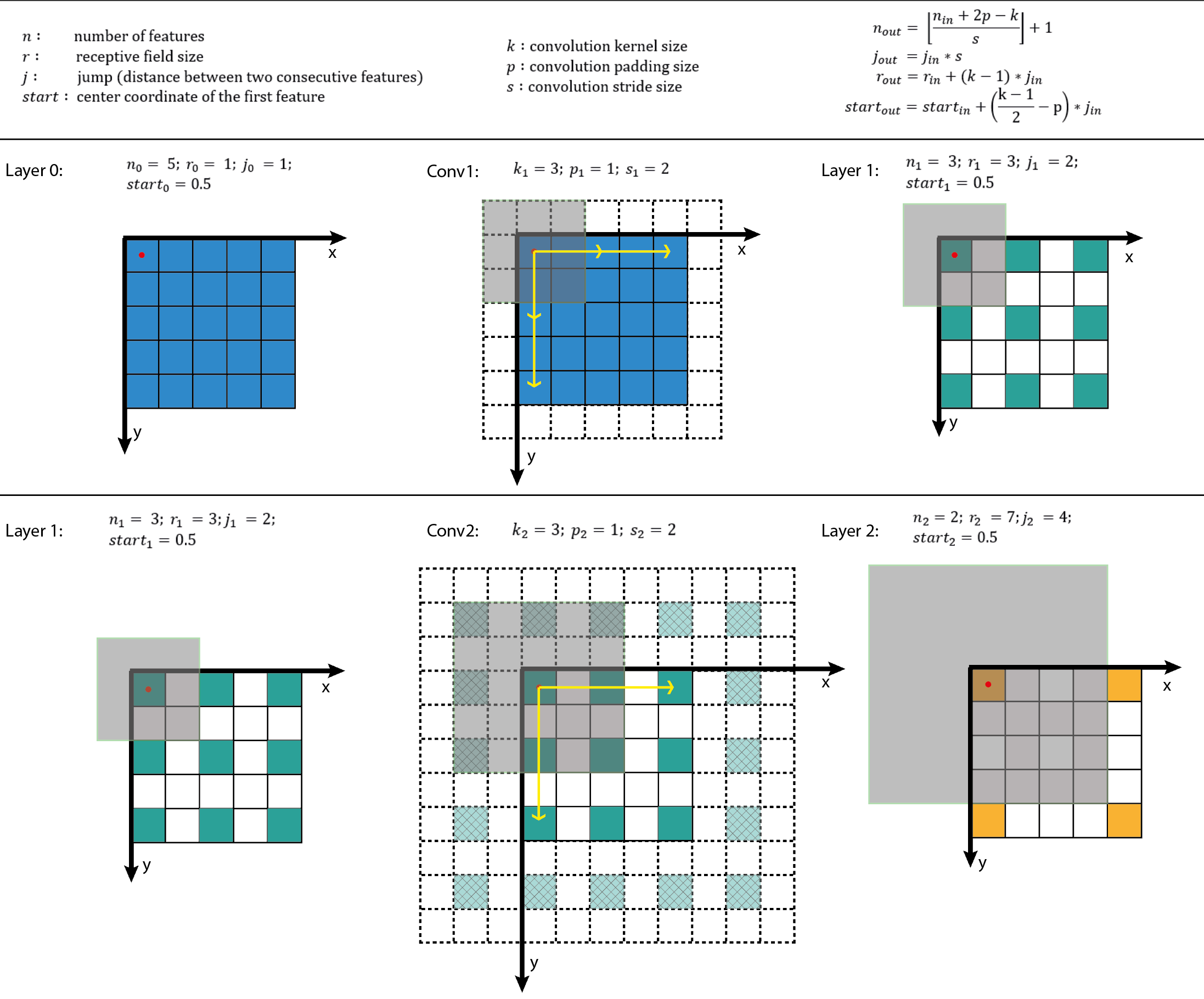

\[\begin{aligned}j_{l} &= j_{l-1} \times s_{l} \\j_l &= \prod_{i=1}^{l} s_{i}\\r_{l} &= r_{l-1} + \left(k_{l}-1\right) * j_{l-1} \\&= r_{l-1}+\left(\left(k_{l}-1\right) * \prod_{i=1}^{l-1} s_{i}\right) \\start_{l} &= start_{l-1} + (\frac{k_l - 1}{2} - p_l) * j_{l-1}\end{aligned} \]
由上面的遞推公式，就可以從前向后逐層計算感受野了，代碼可參見computeReceptiveField.py，在線可視化計算可參見Receptive Field Calculator，
最后，還有幾點需要注意，
- \(Layer \ l\)的感受野大小與\(s_l\)、\(p_l\)無關，即當前feature map元素的感受野大小與該層相鄰元素間的像素距離無關；
- 為了簡化，通常將padding size設定為kernel的半徑，即\(p = \frac{k-1}{2}\)，可得\(start_l = start_{l-1}\)，使得feature map \(Layer \ l\) 上\((x, y)\)位置的元素，其感受野中心坐標為\((x j_l, y j_l)\)；
- 對于空洞卷積dilated convolution，相當于改變了卷積核的尺寸，若含有\(dilation\ rate\)引數，只需將\(k_l\)替換為\(dilation \ rate * (k_l - 1) + 1\) ，\(dilation\ rate=1\)時為正常卷積；
- 對于pooling層，可將其當成特殊的卷積層，同樣存在kernel size、padding、stride引數；
- 非線性激活層為逐元素操作，不改變感受野，
以上，
