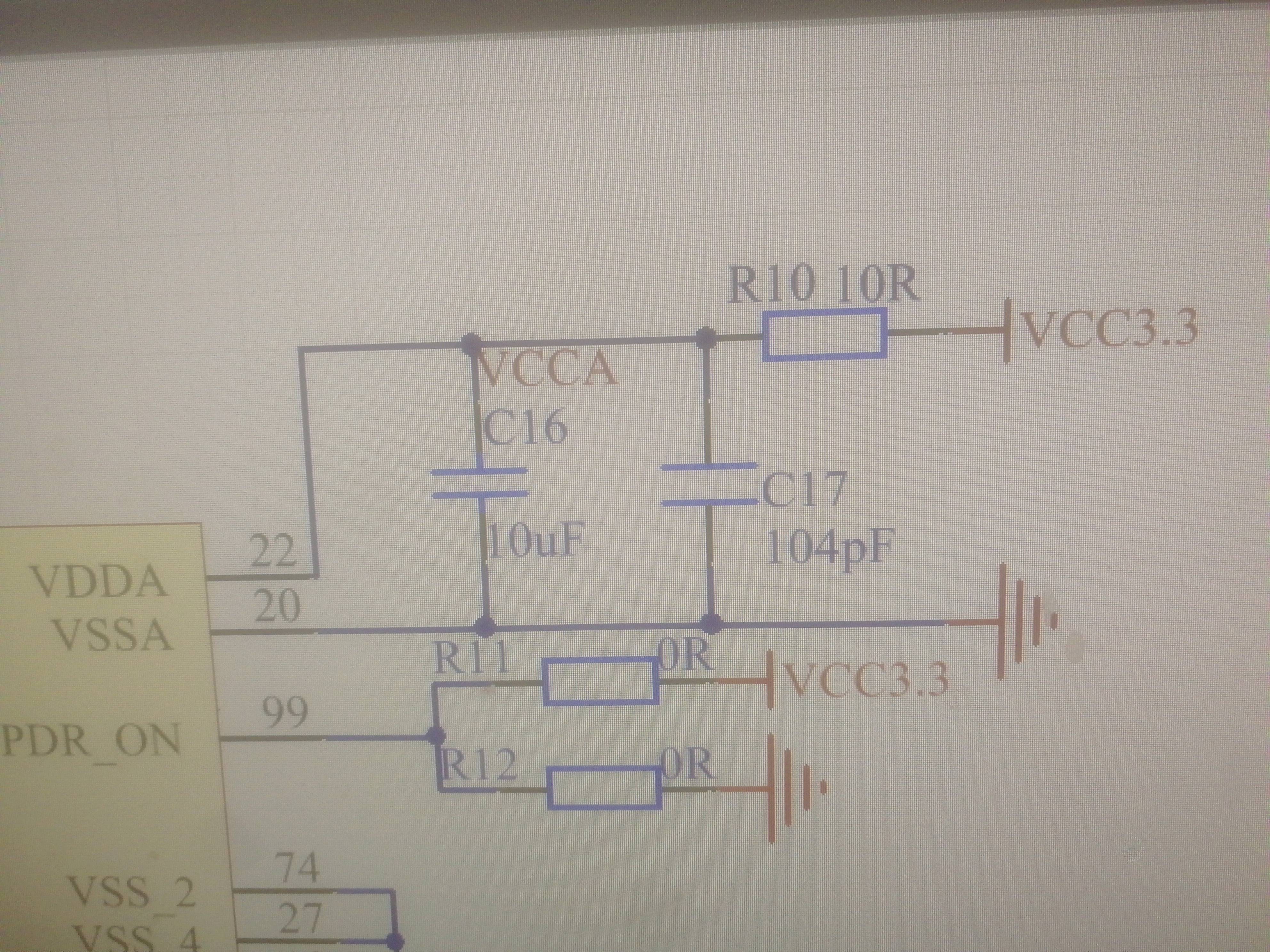

本人學生第一次畫PCB,學習期間遇到很多問題。現在板子發現用電壓表蜂鳴檔接VCCA和3. 3V有響聲。原理圖如圖,是因為R10電阻太小被認為直接連接了嗎?
板子現在狀態是上電后1117穩壓發燙電源燈不亮,拆下ST芯片后板子又可以上電了。一度以為芯片壞了,買了新芯片焊上去又不行了,拆下芯片檢查也沒短路啥的,郁悶啊。做板子學了很多知識,有些問題解決不了真的心涼。求大佬幫助
uj5u.com熱心網友回復:
R11 接 VCC3.3 R12接GND 造成 VCC3.3短路了 把R12拿掉即可uj5u.com熱心網友回復:
是的 99引腳看一下,不相當于3.3與GND連接在一起了嘛?uj5u.com熱心網友回復:
嗯,這個問題之前已經解決了,忘記先說明了。
uj5u.com熱心網友回復:
。。上全圖吧 先確定是哪里短路 1。芯片電路本身短路 2。是上了芯片后外圍短路 (比如芯片不空 給了信號讓電路導通uj5u.com熱心網友回復:
原理圖還是?現在的狀態是這樣的芯片檢查沒有短路,電路板沒有短路,焊芯片時只要焊上3. 3V和GND就3. 3V接地短路。
我把芯片全部焊接好,割線想看下外圍電路哪里短路了,只要把芯片的幾個3. 3V任意一個最后與外圍電路割斷,電路板和芯片就都沒有短路了,這個是什么情況
uj5u.com熱心網友回復:
還是上全圖吧 原理圖
uj5u.com熱心網友回復:
。。上全圖吧 先確定是哪里短路 1。芯片電路本身短路 2。是上了芯片后外圍短路 (比如芯片不空 給了信號讓電路導通
原理圖還是?現在的狀態是這樣的芯片檢查沒有短路,電路板沒有短路,焊芯片時只要焊上3. 3V和GND就3. 3V接地短路。
我把芯片全部焊接好,割線想看下外圍電路哪里短路了,只要把芯片的幾個3. 3V任意一個最后與外圍電路割斷,電路板和芯片就都沒有短路了,這個是什么情況
還是上全圖吧 原理圖
嗯,已經私發給您了123456
uj5u.com熱心網友回復:
R11、R12不等于直接把電源對地短路嗎?
uj5u.com熱心網友回復:
R11、R12不等于直接把電源對地短路嗎?
這個之前已經解決了,原理圖還沒改,忘記先說明了
uj5u.com熱心網友回復:
檢查一下你的芯片封裝,引腳定義有沒有問題。uj5u.com熱心網友回復:
R10只有10歐姆,萬用表蜂鳴檔正常就會叫吧轉載請註明出處,本文鏈接:https://www.uj5u.com/qita/57854.html
