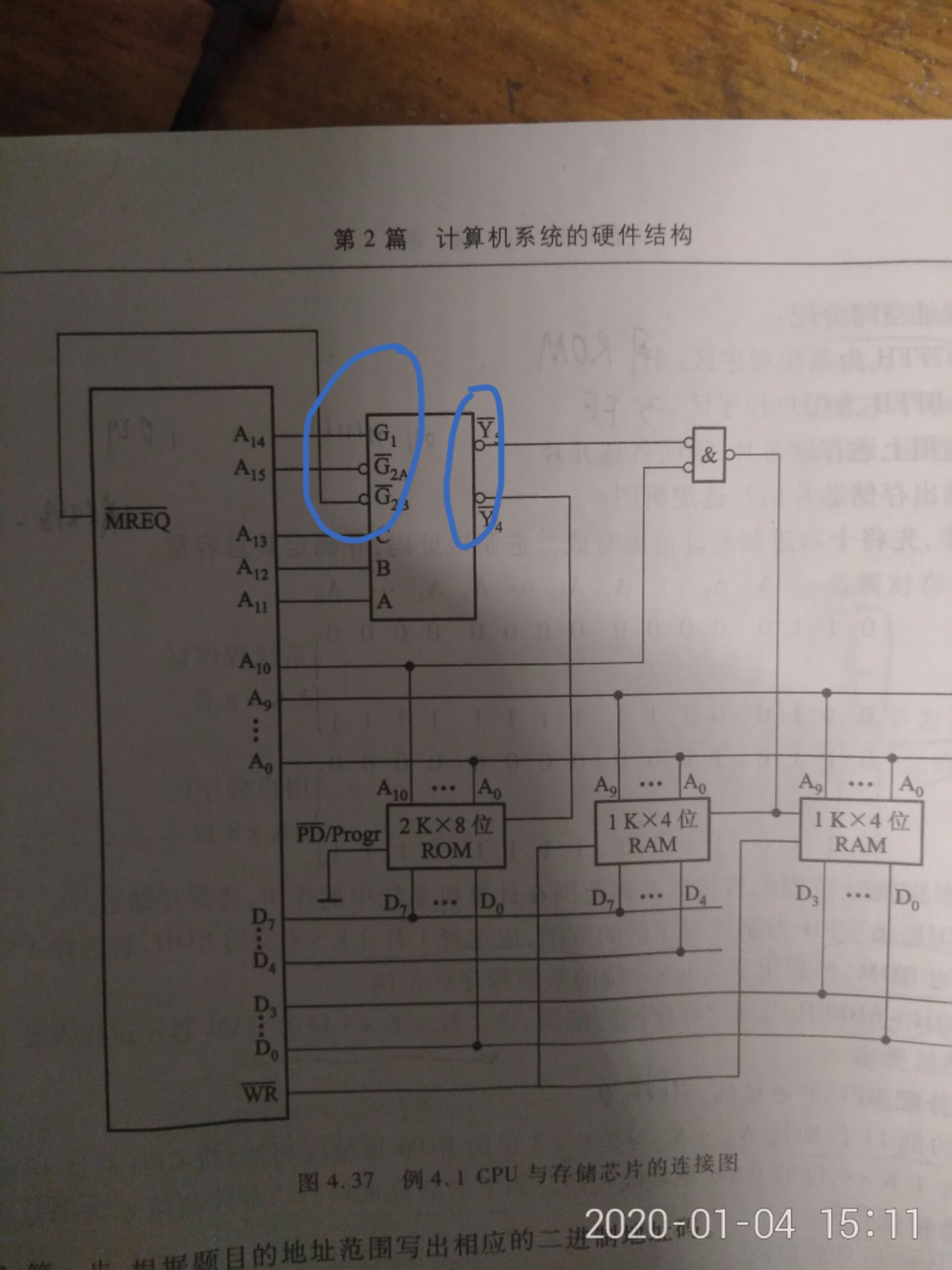

求教大佬，題目出自《計算機組成原理》唐朔飛版存盤器與cpu的連接例4.1，看不懂圖中A14(始終為高電平)可以與G1直接相連，但是A15(始終為低電平)和低電平有效的MREQ卻要加一個圓圈(好像是非門)再相連，如圖中藍圈所示，這個圈圈有什么用嗎，為什么片選信號線Y4和Y5也要加圈圈？
uj5u.com熱心網友回復：
這個小圓圈不表示邏輯非， 這個只是畫原理圖封裝時，表示器件pin腳的一種方法。例如cadence中，就可以用很多種符號表示。uj5u.com熱心網友回復：
輸入有圓圈表示輸入低電平為有效，不畫高電平有效，輸出有圓圈低電平有效，沒有高電平有效。舉例,當輸入G1高電平，G2A，G2B為低電平，A,B低電平，C高電平，輸出Y4為低電平，Y5為高電平。uj5u.com熱心網友回復：
哥，那圖中左邊的類似于與非門的咋理解？謝謝您的解答uj5u.com熱心網友回復：
哥，那圖中左邊的類似于與非門的咋理解？謝謝您的解答
uj5u.com熱心網友回復：
當輸入的兩個都是低電平時，輸出就是低電平。
uj5u.com熱心網友回復：
謝謝哥謝謝哥，辛苦辛苦uj5u.com熱心網友回復：
這個應該是畫原理圖圖庫的時候那個圈圈是用來指定引腳的用途吧uj5u.com熱心網友回復：
圈圈就帶表非，簡單講就是有圈就是取反，無圈圈就是1，（相當于0和1的問題）圖片上G1沒有圈圈，標識上面也沒有上面的那一條線（反）；
G2、G3都有圈圈，標識上面都有一條線（反）。
可以參考下<數字電路>
