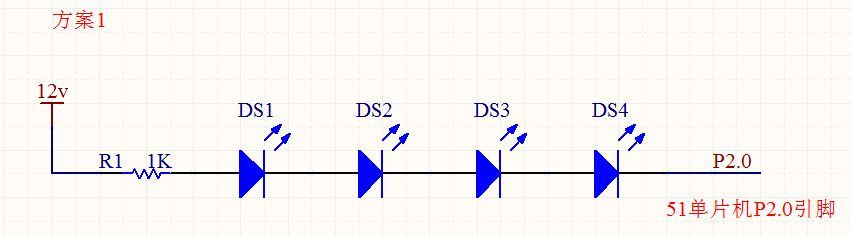

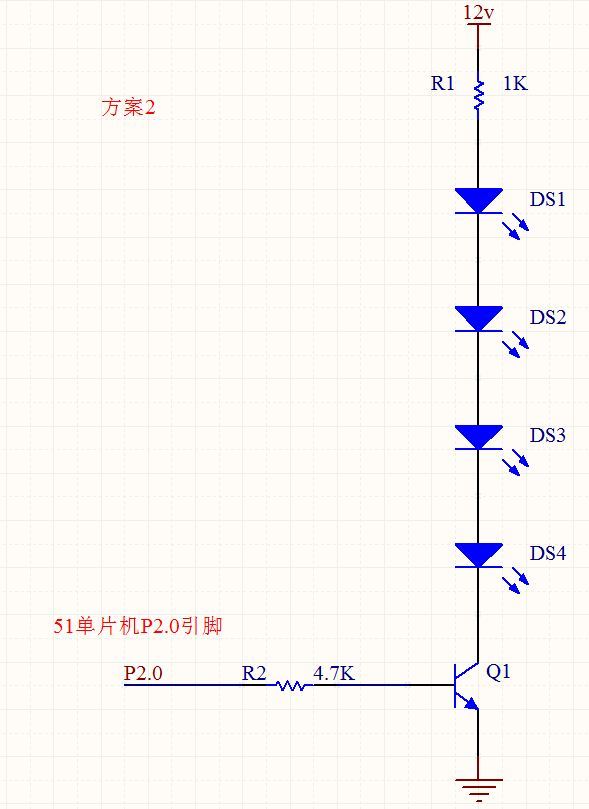

51單片機控制4個串聯貼片LED，我想出了2個方案，大家給看看，如果存在問題望指出，謝謝
uj5u.com熱心網友回復：
建議第二個方案，安全，驅動力大。uj5u.com熱心網友回復：
初學在蛋騙雞電路設計上的通病，2方案都不佳。uj5u.com熱心網友回復：
可參http://www.51hei.com/bbs/dpj-167957-1.htmluj5u.com熱心網友回復：
第一方案單片機供應電流可能跟不上，led亮度受影響，第二種方案外接電源給跟單片機引腳經過三極管隔離，驅動電流大。單片機只管控制led亮滅就好。所以第二種方案更佳uj5u.com熱心網友回復：
第一種不好用 用第二種uj5u.com熱心網友回復：
兩個方案都有問題方案1不可行，方案1控制不住，在高電平狀態，電流會反灌（理論上使用開漏能控制的住，但是IO腳內部可和正電源接了反向保護二極管，當輸出關斷時，電流會從反向二極管到電源正極導通）
