如何訪問at24c08的所有地址空間？

2020-09-17 05:33:13 其他

最近在搞at24c08，看到每次訪問的地址只能是八位的，而實際上地址空間是1024位元組，我該怎么訪問到所有空間呢？我用地址寫成16位，訪問到的資料就錯了。
內部有四個block，是不是要控制外部的A0A1才可以訪問到不同的block？
我現在的硬體上把A0A1A2都給連接了地。看手冊說可以慷訓者接地。
我試過了，將地址分別寫成0xA0  0xA1  ，我的程式沒有成功，是不是和我的硬體有關系？所以有些迷惑，求大神指點。

uj5u.com熱心網友回復：

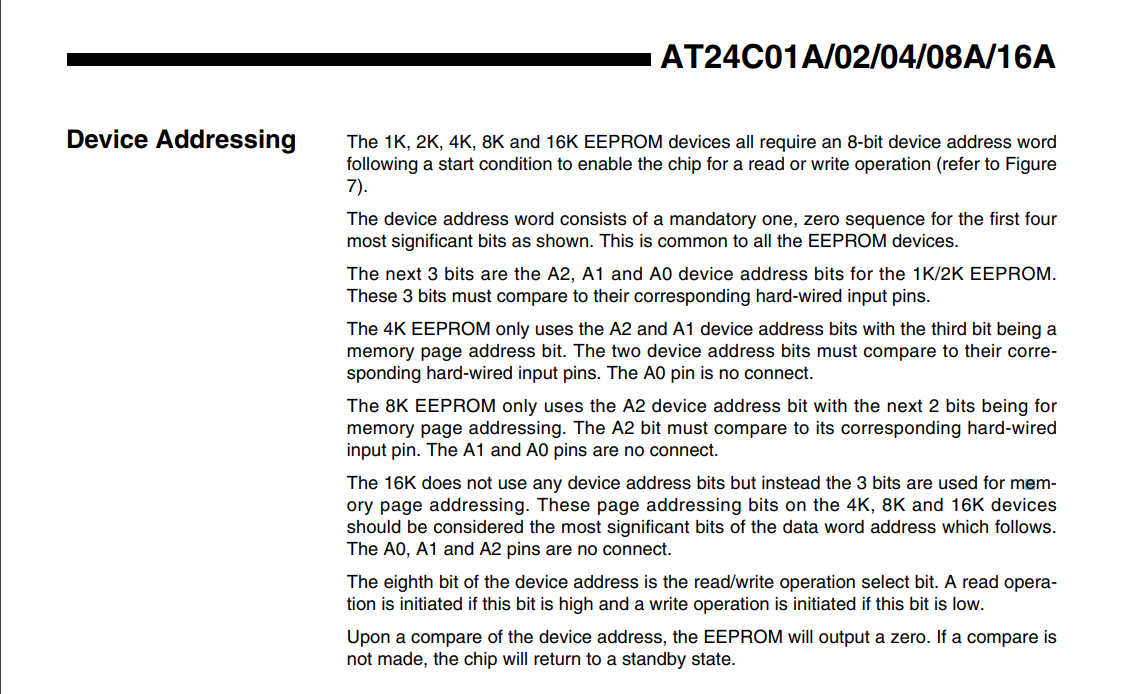

手冊上有，你仔細找

uj5u.com熱心網友回復：

A0A1A2只是用來片選的，你電路中只有一個24c08的話，全部接地就好了。
我的認知是
1.每個EEPROM都可以以位元組尋址方式讀寫的，既每次向某個固定地址寫一個位元組。
2.另一個就是以page為單位讀寫。此時需要注意不同EEPROM page大小不同。一般情況下，1K和2K的EEPROM具備8位元組頁寫的功能，而       4K，8K和16K的具備16位元組頁寫的功能。所以at24c08只能一次最多寫8位元組，超過了，就會發生回滾現象

uj5u.com熱心網友回復：

參考 2 樓 kuangbao9的回復:
A0A1A2只是用來片選的，你電路中只有一個24c08的話，全部接地就好了。
我的認知是
1.每個EEPROM都可以以位元組尋址方式讀寫的，既每次向某個固定地址寫一個位元組。
2.另一個就是以page為單位讀寫。此時需要注意不同EEPROM page大小不同。一般情況下，1K和2K的EEPROM具備8位元組頁寫的功能，而       4K，8K和16K的具備16位元組頁寫的功能。所以at24c08只能一次最多寫8位元組，超過了，就會發生回滾現象

我試著寫超過256的地址到片子內，然后再讀出來，失敗了，讀到的和寫的不一致，但是如果寫小于256的地址就沒問題

uj5u.com熱心網友回復：

參考 1 樓 dceacho的回復:
手冊上有，你仔細找

多給點提示唄，我看了幾遍了，發現不了新問題了

uj5u.com熱心網友回復：

參考 3 樓 yangzichen 的回復:
Quote: 參考 2 樓 kuangbao9的回復:
A0A1A2只是用來片選的，你電路中只有一個24c08的話，全部接地就好了。
我的認知是
1.每個EEPROM都可以以位元組尋址方式讀寫的，既每次向某個固定地址寫一個位元組。
2.另一個就是以page為單位讀寫。此時需要注意不同EEPROM page大小不同。一般情況下，1K和2K的EEPROM具備8位元組頁寫的功能，而       4K，8K和16K的具備16位元組頁寫的功能。所以at24c08只能一次最多寫8位元組，超過了，就會發生回滾現象

我試著寫超過256的地址到片子內，然后再讀出來，失敗了，讀到的和寫的不一致，但是如果寫小于256的地址就沒問題



對呀，at24c08一個page為256byte，所以你寫小于256個位元組沒問題的，但大于256時，就回滾了，讀寫不一致是對的

uj5u.com熱心網友回復：



PDF上的1K,2K,4K...是按bits算了，除以8是位元組數
512位元組的是用了A0來區分前256位元組和后256位元組
1024位元組的用A1,A0來區分4個256位元組區
2K位元組的把A2,A1,A0都用了，沒有硬體地址了

uj5u.com熱心網友回復：

C08內部就沒接A1,A0，所以你懸空接地都無所謂

uj5u.com熱心網友回復：

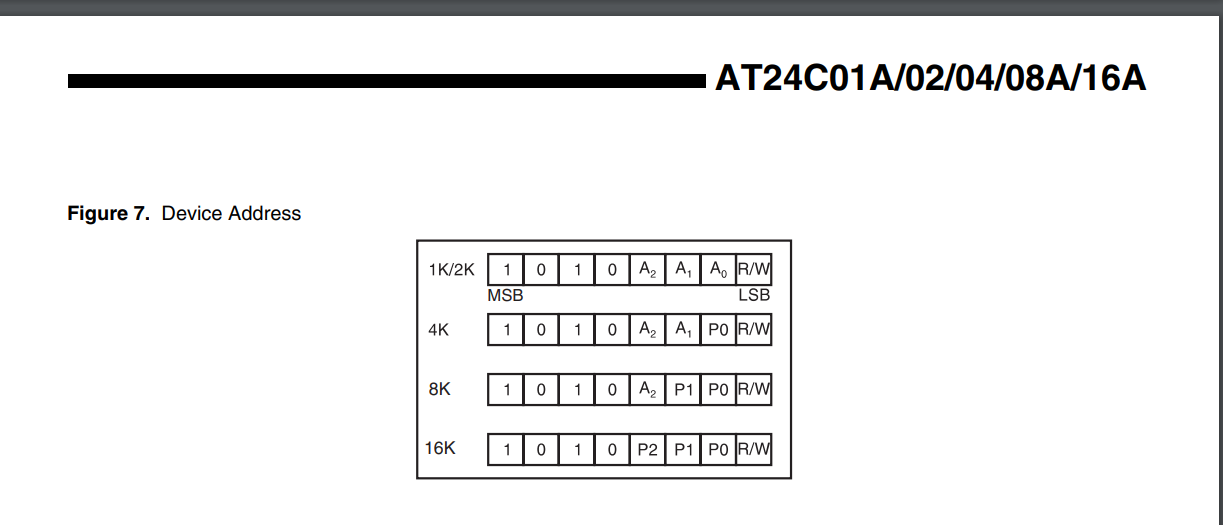

at24c08，控制位元組的硬體地址只有1位（8位資料為：1 0 1 0 A P1 P0 W），硬體地址后面的兩位P1\P0是作為位元組地址使用，和位元組地址一起組成10位地址，從而訪問1K的 空間

uj5u.com熱心網友回復：

c08 是可以直接尋址的，發送地址直接發資料位元組所在的地址

uj5u.com熱心網友回復：

還是不太懂，如果我訪問小于256的空間，對應的block0的地址是0xA0，寫進去一個八位的地址；如果我要寫地址300，那么我該怎么寫呢？是不是要將block地址改為0xA1，再將資料寫到地址寫300-256呢

uj5u.com熱心網友回復：

參考 6 樓 dceacho的回復:


PDF上的1K,2K,4K...是按bits算了，除以8是位元組數
512位元組的是用了A0來區分前256位元組和后256位元組
1024位元組的用A1,A0來區分4個256位元組區
2K位元組的把A2,A1,A0都用了，沒有硬體地址了

還是不太懂，如果我訪問小于256的空間，對應的block0的地址是0xA0，寫進去一個八位的地址；如果我要寫地址300，那么我該怎么寫呢？是不是要將block地址改為0xA1，再將資料寫到地址寫300-256呢

uj5u.com熱心網友回復：

參考 11 樓 yangzichen 的回復:
Quote: 參考 6 樓 dceacho的回復:


PDF上的1K,2K,4K...是按bits算了，除以8是位元組數
512位元組的是用了A0來區分前256位元組和后256位元組
1024位元組的用A1,A0來區分4個256位元組區
2K位元組的把A2,A1,A0都用了，沒有硬體地址了

還是不太懂，如果我訪問小于256的空間，對應的block0的地址是0xA0，寫進去一個八位的地址；如果我要寫地址300，那么我該怎么寫呢？是不是要將block地址改為0xA1，再將資料寫到地址寫300-256呢

0xA2不是0xa1,你看8樓說的,最后一位是R/W位

uj5u.com熱心網友回復：

參考 12 樓 dceacho的回復:
Quote: 參考 11 樓 yangzichen 的回復:

Quote: 參考 6 樓 dceacho的回復:


PDF上的1K,2K,4K...是按bits算了，除以8是位元組數
512位元組的是用了A0來區分前256位元組和后256位元組
1024位元組的用A1,A0來區分4個256位元組區
2K位元組的把A2,A1,A0都用了，沒有硬體地址了

還是不太懂，如果我訪問小于256的空間，對應的block0的地址是0xA0，寫進去一個八位的地址；如果我要寫地址300，那么我該怎么寫呢？是不是要將block地址改為0xA1，再將資料寫到地址寫300-256呢

0xA2不是0xa1,你看8樓說的,最后一位是R/W位


多謝，晚上我去試試，忽略了這個最后一位了

uj5u.com熱心網友回復：

兄弟，弄出來了嗎，如何訪問第二頁首地址啊？是通過移位暫存器嗎？假設第一頁地址00h——15h，那第二頁地址是多少呢？

uj5u.com熱心網友回復：

i2c_gpio.h
#ifndef _BSP_I2C_GPIO_H
#define _BSP_I2C_GPIO_H

#include "stm32f10x.h"
//#include <inttypes.h>

#define I2C_WR 0 // 寫控制bit
#define I2C_RD 1 // 讀控制bit



void bsp_InitI2C(void);
void i2c_Start(void);
void i2c_Stop(void);
void i2c_SendByte(uint8_t _ucByte);
uint8_t i2c_ReadByte(void);
uint8_t i2c_WaitAck(void);
void i2c_Ack(void);
void i2c_NAck(void);
uint8_t i2c_CheckDevice(uint8_t _Address);

#endif






i2c_gpio.C

/*
*********************************************************************************************************
*
* 模塊名稱 : I2C總線驅動模塊
* 檔案名稱 : bsp_i2c_gpio.c
* 版    本 : V1.0
* 說    明 : 用gpio模擬i2c總線, 適用于STM32F4系列CPU。該模塊不包括應用層命令幀，僅包括I2C總線基本操作函式。
*
* 修改記錄 :
* 版本號  日期        作者     說明
* V1.0    2013-02-01 armfly  正式發布
*
* Copyright (C), 2013-2014, 安富萊電子 www.armfly.com
*
*********************************************************************************************************
*/

/*
應用說明：
在訪問I2C設備前，請先呼叫 i2c_CheckDevice() 檢測I2C設備是否正常，該函式會配置GPIO
*/

#include "stm32f10x.h"
#include "i2c_gpio.h"

/*
安富萊STM32-V5開發板 i2c總線GPIO:
  PH4/I2C2_SCL
  PH5/I2C2_SDA
*/

/* 定義I2C總線連接的GPIO埠, 用戶只需要修改下面4行代碼即可任意改變SCL和SDA的引腳 */



#define RCC_I2C_PORT  RCC_APB2Periph_GPIOB // GPIO埠時鐘
#define GPIO_I2C_PORT GPIOB // GPIO埠
#define GPIO_I2C_SCL_Pin GPIO_Pin_6 // 連接到SCL時鐘線的GPIO
#define GPIO_I2C_SDA_Pin GPIO_Pin_7 // 連接到SDA資料線的GPIO





#define I2C_SCL_1()   GPIO_SetBits(GPIO_I2C_PORT, GPIO_I2C_SCL_Pin) // SCL = 1
#define I2C_SCL_0()   GPIO_ResetBits(GPIO_I2C_PORT, GPIO_I2C_SCL_Pin) // SCL = 0
#define I2C_SDA_1()   GPIO_SetBits(GPIO_I2C_PORT, GPIO_I2C_SDA_Pin) // SDA = 1
#define I2C_SDA_0()   GPIO_ResetBits(GPIO_I2C_PORT, GPIO_I2C_SDA_Pin) // SDA = 0
#define I2C_SDA_READ()  GPIO_ReadInputDataBit(GPIO_I2C_PORT, GPIO_I2C_SDA_Pin) // 讀SDA口線狀態
#define I2C_SCL_READ()  GPIO_ReadInputDataBit(GPIO_I2C_PORT, GPIO_I2C_SCL_Pin) // 讀SCL口線狀態




/*
*********************************************************************************************************
* 函 數 名: bsp_InitI2C
* 功能說明: 配置I2C總線的GPIO，采用模擬IO的方式實作
* 形    參:  無
* 返 回 值: 無
*********************************************************************************************************
*/
void bsp_InitI2C(void)
{
GPIO_InitTypeDef GPIO_InitStructure;


RCC_APB2PeriphClockCmd(RCC_I2C_PORT, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_I2C_SCL_Pin | GPIO_I2C_SDA_Pin;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;   // 開漏輸出
GPIO_Init(GPIO_I2C_PORT , &GPIO_InitStructure);
// 給一個停止信號, 復位I2C總線上的所有設備到待機模式
i2c_Stop();

}



/*
*********************************************************************************************************
* 函 數 名: i2c_Delay
* 功能說明: I2C總線位延遲，最快400KHz
* 形    參:  無
* 返 回 值: 無
*********************************************************************************************************
*/
static void i2c_Delay(void)
{
uint8_t i;

/*　
CPU主頻168MHz時，在內部Flash運行, MDK工程不優化。用臺式示波器觀測波形。
回圈次數為5時，SCL頻率 = 1.78MHz (讀耗時: 92ms, 讀寫正常，但是用示波器探頭碰上就讀寫失敗。時序接近臨界)
回圈次數為10時，SCL頻率 = 1.1MHz (讀耗時: 138ms, 讀速度: 118724B/s)
回圈次數為30時，SCL頻率 = 440KHz， SCL高電平時間1.0us，SCL低電平時間1.2us

上拉電阻選擇2.2K歐時，SCL上升沿時間約0.5us，如果選4.7K歐，則上升沿約1us

實際應用選擇400KHz左右的速率即可
*/
for (i = 0; i < 30; i++);
}

/*
*********************************************************************************************************
* 函 數 名: i2c_Start
* 功能說明: CPU發起I2C總線啟動信號
* 形    參:  無
* 返 回 值: 無
*********************************************************************************************************
*/
void i2c_Start(void)
{
/* 當SCL高電平時，SDA出現一個下跳沿表示I2C總線啟動信號 */
I2C_SDA_1();
I2C_SCL_1();
i2c_Delay();
I2C_SDA_0();
i2c_Delay();
I2C_SCL_0();
i2c_Delay();
}

/*
*********************************************************************************************************
* 函 數 名: i2c_Start
* 功能說明: CPU發起I2C總線停止信號
* 形    參:  無
* 返 回 值: 無
*********************************************************************************************************
*/
void i2c_Stop(void)
{
/* 當SCL高電平時，SDA出現一個上跳沿表示I2C總線停止信號 */
I2C_SDA_0();
I2C_SCL_1();
i2c_Delay();
I2C_SDA_1();
i2c_Delay();
}

/*
*********************************************************************************************************
* 函 數 名: i2c_SendByte
* 功能說明: CPU向I2C總線設備發送8bit資料
* 形    參:  _ucByte ： 等待發送的位元組
* 返 回 值: 無
*********************************************************************************************************
*/
void i2c_SendByte(uint8_t _ucByte)
{
uint8_t i;

/* 先發送位元組的高位bit7 */
for (i = 0; i < 8; i++)
{
if (_ucByte & 0x80)
{
I2C_SDA_1();
}
else
{
I2C_SDA_0();
}
i2c_Delay();
I2C_SCL_1();
i2c_Delay();
I2C_SCL_0();
if (i == 7)
{
 I2C_SDA_1(); // 釋放總線
}
_ucByte <<= 1; /* 左移一個bit */
i2c_Delay();
}
}

/*
*********************************************************************************************************
* 函 數 名: i2c_ReadByte
* 功能說明: CPU從I2C總線設備讀取8bit資料
* 形    參:  無
* 返 回 值: 讀到的資料
*********************************************************************************************************
*/
uint8_t i2c_ReadByte(void)
{
uint8_t i;
uint8_t value;

/* 讀到第1個bit為資料的bit7 */
value = 0;
for (i = 0; i < 8; i++)
{
value <<= 1;
I2C_SCL_1();
i2c_Delay();
if (I2C_SDA_READ())
{
value++;
}
I2C_SCL_0();
i2c_Delay();
}
return value;
}

/*
*********************************************************************************************************
* 函 數 名: i2c_WaitAck
* 功能說明: CPU產生一個時鐘，并讀取器件的ACK應答信號
* 形    參:  無
* 返 回 值: 回傳0表示正確應答，1表示無器件回應
*********************************************************************************************************
*/
uint8_t i2c_WaitAck(void)
{
uint8_t re;

I2C_SDA_1(); /* CPU釋放SDA總線 */
i2c_Delay();
I2C_SCL_1(); /* CPU驅動SCL = 1, 此時器件會回傳ACK應答 */
i2c_Delay();
if (I2C_SDA_READ()) /* CPU讀取SDA口線狀態 */
{
re = 1;
}
else
{
re = 0;
}
I2C_SCL_0();
i2c_Delay();
return re;
}

/*
*********************************************************************************************************
* 函 數 名: i2c_Ack
* 功能說明: CPU產生一個ACK信號
* 形    參:  無
* 返 回 值: 無
*********************************************************************************************************
*/
void i2c_Ack(void)
{
I2C_SDA_0(); /* CPU驅動SDA = 0 */
i2c_Delay();
I2C_SCL_1(); /* CPU產生1個時鐘 */
i2c_Delay();
I2C_SCL_0();
i2c_Delay();
I2C_SDA_1(); /* CPU釋放SDA總線 */
}

/*
*********************************************************************************************************
* 函 數 名: i2c_NAck
* 功能說明: CPU產生1個NACK信號
* 形    參:  無
* 返 回 值: 無
*********************************************************************************************************
*/
void i2c_NAck(void)
{
I2C_SDA_1(); /* CPU驅動SDA = 1 */
i2c_Delay();
I2C_SCL_1(); /* CPU產生1個時鐘 */
i2c_Delay();
I2C_SCL_0();
i2c_Delay();
}

/*
*********************************************************************************************************
* 函 數 名: i2c_CheckDevice
* 功能說明: 檢測I2C總線設備，CPU向發送設備地址，然后讀取設備應答來判斷該設備是否存在
* 形    參:  _Address：設備的I2C總線地址
* 返 回 值: 回傳值 0 表示正確， 回傳1表示未探測到
*********************************************************************************************************
*/
uint8_t i2c_CheckDevice(uint8_t _Address)
{
uint8_t ucAck;

if (I2C_SDA_READ() && I2C_SCL_READ())
{
i2c_Start(); /* 發送啟動信號 */

/* 發送設備地址+讀寫控制bit（0 = w， 1 = r) bit7 先傳 */
i2c_SendByte(_Address | I2C_WR);
ucAck = i2c_WaitAck(); /* 檢測設備的ACK應答 */

i2c_Stop(); /* 發送停止信號 */

return ucAck;
}
return 1; /* I2C總線例外 */
}





i2c_ee.h
#ifndef __I2C_EE_H
#define __I2C_EE_H

#include "stm32f10x.h"




/*
 * AT24C02 2kb = 2048bit = 2048/8 B = 256 B
 * 32 pages of 8 bytes each
 *
 * Device Address
 * 1 0 1 0 A2 A1 A0 R/W
 * 1 0 1 0 0  0  0  0 = 0xA0
 * 1 0 1 0 0  0  0  1 = 0xA1
 */

/* AT24C01/02每頁有8個位元組
 * AT24C04/08A/16A每頁有16個位元組 、
 */





#define AT24C128_I2C_INFRARED_START_ADDRESS (0)
#define AT24C128_I2C_INFRARED_REGISTERAMOUNT (4)






//#define AT24C02
//#define AT24C04
#define AT24C128 // 工程選擇AT24C128



#ifdef AT24C02
#define EE_MODEL_NAME "AT24C02"
#define EE_DEV_ADDR 0xA0 /* 設備地址 */
#define EE_PAGE_SIZE 8 /* 頁面大小(位元組) */
#define EE_SIZE 256 /* 總容量(位元組) */
#define EE_ADDR_BYTES 1 /* 地址位元組個數 */
#define EE_ADDR_A8 0 /* 地址位元組的高8bit不在首位元組 */
#endif



#ifdef AT24C04
#define EE_MODEL_NAME "AT24C04"
#define EE_DEV_ADDR 0xA0 /* 設備地址 */
#define EE_PAGE_SIZE 8 /* 頁面大小(位元組) */
#define EE_SIZE 512 /* 總容量(位元組) */
#define EE_ADDR_BYTES 1 /* 地址位元組個數 */
#define EE_ADDR_A8 1 /* 地址位元組的高8bit在首位元組 */
#endif



#ifdef AT24C128
#define EE_MODEL_NAME "AT24C128"
#define EE_DEV_ADDR 0xA0 /* 設備地址 */
#define EE_PAGE_SIZE 64 /* 頁面大小(位元組) */
#define EE_SIZE (16*1024) /* 總容量(位元組) = (128/8*1024 = 16*1024)*/
#define EE_ADDR_BYTES 2 /* 地址位元組個數 */
#define EE_ADDR_A8 0 /* 地址位元組的高8bit不在首位元組 */
#endif



uint8_t ee_CheckOk(void);
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize);
uint8_t ee_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize);

void AT24C128_Read_Temperature_AM(void);
void AT24C128_Write_Temperature_AM(void);



#endif /* __I2C_EE_H */





uj5u.com熱心網友回復：

i2c_ee.c

/*
*********************************************************************************************************
*
* 模塊名稱 : 串行EEPROM 24xx驅動模塊
* 檔案名稱 : bsp_eeprom_24xx.c
* 版    本 : V1.0
* 說    明 : 實作24xx系列EEPROM的讀寫操作。寫操作采用頁寫模式提高寫入效率。
*
* 修改記錄 :
* 版本號  日期        作者     說明
* V1.0    2013-02-01 armfly  正式發布
*
* Copyright (C), 2013-2014, 安富萊電子 www.armfly.com
*
*********************************************************************************************************
*/
/*
應用說明：訪問串行EEPROM前，請先呼叫一次 bsp_InitI2C()函式配置好I2C相關的GPIO.
*/


#include "platform.h"
#include "i2c_gpio.h"
#include "i2c_ee.h"




extern TCPIP_STRUCT TCPIP_APP; //2019.06.17新增加，暫時沒有使用，留以后介面
extern uint16_t ADC_Temperature_AM[4];





void ee_Delay(volatile uint32_t nCount)
{
for(; nCount != 0; nCount--);
}





/*
*********************************************************************************************************
* 函 數 名: ee_CheckOk
* 功能說明: 判斷串行EERPOM是否正常
* 形    參:  無
* 返 回 值: 1 表示正常， 0 表示不正常
*********************************************************************************************************
*/
uint8_t ee_CheckOk(void)
{
if (i2c_CheckDevice(EE_DEV_ADDR) == 0)
{
return 1;
}
else
{
/* 失敗后，切記發送I2C總線停止信號 */
i2c_Stop();
return 0;
}
}




/*
*********************************************************************************************************
* 函 數 名: ee_ReadBytes
* 功能說明: 從串行EEPROM指定地址處開始讀取若干資料
* 形    參:  _usAddress : 起始地址
*  _usSize : 資料長度，單位為位元組
*  _pReadBuf : 存放讀到的資料的緩沖區指標
* 返 回 值: 0 表示失敗，1表示成功
*********************************************************************************************************
*/
uint8_t ee_ReadBytes(uint8_t *_pReadBuf, uint16_t _usAddress, uint16_t _usSize)
{
uint16_t i;

/* 采用串行EEPROM隨即讀取指令序列，連續讀取若干位元組 */

/* 第1步：發起I2C總線啟動信號 */
i2c_Start();

/* 第2步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */
#if EE_ADDR_A8 == 1
i2c_SendByte(EE_DEV_ADDR | I2C_WR | ((_usAddress >> 7) & 0x0E)); /* 此處是寫指令 */
#else
i2c_SendByte(EE_DEV_ADDR | I2C_WR); /* 此處是寫指令 */
#endif

/* 第3步：發送ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}

/* 第4步：發送位元組地址，24C02只有256位元組，因此1個位元組就夠了，如果是24C04以上，那么此處需要連發多個地址 */
if (EE_ADDR_BYTES == 1)
{
i2c_SendByte((uint8_t)_usAddress);
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}
}
else
{
i2c_SendByte(_usAddress >> 8);
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}

i2c_SendByte(_usAddress);
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}
}

/* 第6步：重新啟動I2C總線。下面開始讀取資料 */
i2c_Start();

/* 第7步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */
#if EE_ADDR_A8 == 1
i2c_SendByte(EE_DEV_ADDR | I2C_RD | ((_usAddress >> 7) & 0x0E)); /* 此處是寫指令 */
#else
i2c_SendByte(EE_DEV_ADDR | I2C_RD); /* 此處是寫指令 */
#endif

/* 第8步：發送ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}

/* 第9步：回圈讀取資料 */
for (i = 0; i < _usSize; i++)
{
_pReadBuf[i] = i2c_ReadByte(); /* 讀1個位元組 */

/* 每讀完1個位元組后，需要發送Ack， 最后一個位元組不需要Ack，發Nack */
if (i != _usSize - 1)
{
i2c_Ack(); /* 中間位元組讀完后，CPU產生ACK信號(驅動SDA = 0) */
}
else
{
i2c_NAck(); /* 最后1個位元組讀完后，CPU產生NACK信號(驅動SDA = 1) */
}
}
/* 發送I2C總線停止信號 */
i2c_Stop();
return 1; /* 執行成功 */

cmd_fail: /* 命令執行失敗后，切記發送停止信號，避免影響I2C總線上其他設備 */
/* 發送I2C總線停止信號 */
i2c_Stop();
return 0;
}



/*
*********************************************************************************************************
* 函 數 名: ee_WriteBytes
* 功能說明: 向串行EEPROM指定地址寫入若干資料，采用頁寫操作提高寫入效率
* 形    參:  _usAddress : 起始地址
*  _usSize : 資料長度，單位為位元組
*  _pWriteBuf : 存放讀到的資料的緩沖區指標
* 返 回 值: 0 表示失敗，1表示成功
*********************************************************************************************************
*/
uint8_t ee_WriteBytes(uint8_t *_pWriteBuf, uint16_t _usAddress, uint16_t _usSize)
{
uint16_t i,m;
uint16_t usAddr;

/*
寫串行EEPROM不像讀操作可以連續讀取很多位元組，每次寫操作只能在同一個page。
對于24xx02，page size = 8
簡單的處理方法為：按位元組寫操作模式，每寫1個位元組，都發送地址
為了提高連續寫的效率: 本函式采用page wirte操作。
*/

usAddr = _usAddress;
for (i = 0; i < _usSize; i++)
{
/* 當發送第1個位元組或是頁面首地址時，需要重新發起啟動信號和地址 */
if ((i == 0) || (usAddr & (EE_PAGE_SIZE - 1)) == 0)
{
/*　第０步：發停止信號，啟動內部寫操作　*/
i2c_Stop();

/* 通過檢查器件應答的方式，判斷內部寫操作是否完成, 一般小于 10ms
CLK頻率為200KHz時，查詢次數為30次左右
*/
for (m = 0; m < 1000; m++)
{
/* 第1步：發起I2C總線啟動信號 */
i2c_Start();

/* 第2步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */

#if EE_ADDR_A8 == 1
i2c_SendByte(EE_DEV_ADDR | I2C_WR | ((_usAddress >> 7) & 0x0E)); /* 此處是寫指令 */
#else
i2c_SendByte(EE_DEV_ADDR | I2C_WR);
#endif

/* 第3步：發送一個時鐘，判斷器件是否正確應答 */
if (i2c_WaitAck() == 0)
{
break;
}
}
if (m  == 1000)
{
goto cmd_fail; /* EEPROM器件寫超時 */
}

/* 第4步：發送位元組地址，24C02只有256位元組，因此1個位元組就夠了，如果是24C04以上，那么此處需要連發多個地址 */
if (EE_ADDR_BYTES == 1)
{
i2c_SendByte((uint8_t)usAddr);
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}
}
else
{
i2c_SendByte(usAddr >> 8);
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}

i2c_SendByte(usAddr);
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}
}
}

/* 第6步：開始寫入資料 */
i2c_SendByte(_pWriteBuf[i]);

/* 第7步：發送ACK */
if (i2c_WaitAck() != 0)
{
goto cmd_fail; /* EEPROM器件無應答 */
}

usAddr++; /* 地址增1 */
}

/* 命令執行成功，發送I2C總線停止信號 */
i2c_Stop();

/* 通過檢查器件應答的方式，判斷內部寫操作是否完成, 一般小于 10ms
CLK頻率為200KHz時，查詢次數為30次左右
*/
for (m = 0; m < 1000; m++)
{
/* 第1步：發起I2C總線啟動信號 */
i2c_Start();

/* 第2步：發起控制位元組，高7bit是地址，bit0是讀寫控制位，0表示寫，1表示讀 */
#if EE_ADDR_A8 == 1
i2c_SendByte(EE_DEV_ADDR | I2C_WR | ((_usAddress >> 7) & 0x0E)); /* 此處是寫指令 */
#else
i2c_SendByte(EE_DEV_ADDR | I2C_WR); /* 此處是寫指令 */
#endif

/* 第3步：發送一個時鐘，判斷器件是否正確應答 */
if (i2c_WaitAck() == 0)
{
break;
}
}
if (m  == 1000)
{
goto cmd_fail; /* EEPROM器件寫超時 */
}

/* 命令執行成功，發送I2C總線停止信號 */
i2c_Stop();

return 1;

cmd_fail: /* 命令執行失敗后，切記發送停止信號，避免影響I2C總線上其他設備 */
/* 發送I2C總線停止信號 */
i2c_Stop();
return 0;
}




void AT24C128_Read_Temperature_AM(void)
{
uint16_t i;
uint16_t crcData;
uint8_t Buffer[ AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2 + 2];


if (ee_CheckOk() == 1)
{
if (ee_ReadBytes(Buffer , AT24C128_I2C_INFRARED_START_ADDRESS , AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2 + 2) == 1)
{
crcData = CRC16(Buffer , AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2);
if (crcData == (uint16_t)(Buffer[AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2 ] << 8) + (uint16_t)Buffer[AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2 + 1])
{
for (i = 0 ; i < AT24C128_I2C_INFRARED_REGISTERAMOUNT ; i++)
ADC_Temperature_AM[i] = (uint16_t)(Buffer[2*i] << 8) + (uint16_t)Buffer[2*i + 1];
}
}
ee_Delay(0xFFFF);
}

TCPIP_APP.TCPIP_IP1 = 10;
TCPIP_APP.TCPIP_IP2 = 37;
TCPIP_APP.TCPIP_IP3 = 19;
TCPIP_APP.TCPIP_IP4 = 83;
TCPIP_APP.TCPIP_PORT = 5005;

}





void AT24C128_Write_Temperature_AM(void)
{
uint16_t i;
uint16_t crcData;
uint8_t Buffer[ AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2 + 2];


if (ee_CheckOk() == 1)
{
for (i = 0 ; i < AT24C128_I2C_INFRARED_REGISTERAMOUNT ; i++)
{
Buffer[2*i]   = ADC_Temperature_AM[i] >> 0x08;
Buffer[2*i+1] = ADC_Temperature_AM[i] & 0xFF;
}
crcData = CRC16(Buffer , AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2);
Buffer[AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2] = crcData >> 0x08;
Buffer[AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2+1] = crcData & 0xFF;
if (ee_WriteBytes(Buffer , AT24C128_I2C_INFRARED_START_ADDRESS , AT24C128_I2C_INFRARED_REGISTERAMOUNT * 2 + 2) == 1)
{
ee_Delay(0xFFFF);
__NOP();
__NOP();
__NOP();
}
}
}


/***************************** 安富萊電子 www.armfly.com (END OF FILE) *********************************/

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/62818.html

標籤：單片機/工控

上一篇：單片機與C51

下一篇：JTable版本更新

標籤雲
其他(157675) Python(38076) JavaScript(25376) Java(17977) C(15215) 區塊鏈(8255) C＃(7972) AI(7469) 爪哇(7425) MySQL(7132) html(6777) 基礎類(6313) sql(6102) 熊猫(6058) PHP(5869) 数组(5741) R(5409) Linux(5327) 反应(5209) 腳本語言(PerlPython)(5129) 非技術區(4971) Android(4554) 数据框(4311) css(4259) 节点.js(4032) C語言(3288) json(3245) 列表(3129) 扑(3119) C++語言(3117) 安卓(2998) 打字稿(2995) VBA(2789) Java相關(2746) 疑難問題(2699) 细绳(2522) 單片機工控(2479) iOS(2429) ASP.NET(2402) MongoDB(2323) 麻木的(2285) 正则表达式(2254) 字典(2211) 循环(2198) 迅速(2185) 擅长(2169) 镖(2155) 功能(1967) .NET技术(1958) Web開發(1951) python-3.x(1918) HtmlCss(1915) 弹簧靴(1913) C++(1909) xml(1889) PostgreSQL(1872) .NETCore(1853) 谷歌表格(1846) Unity3D(1843) for循环(1842)

熱門瀏覽
  • 網閘典型架構簡述

    網閘架構一般分為兩種：三主機的三系統架構網閘和雙主機的2+1架構網閘。 三主機架構分別為內端機、外端機和仲裁機。三機無論從軟體和硬體上均各自獨立。首先從硬體上來看，三機都用各自獨立的主板、記憶體及存盤設備。從軟體上來看，三機有各自獨立的作業系統。這樣能達到完全的三機獨立。對于“2+1”系統，“2”分為 ......

    uj5u.com 2020-09-10 02:00:44 more
  • 如何從xshell上傳檔案到centos linux虛擬機里

    如何從xshell上傳檔案到centos linux虛擬機里及：虛擬機CentOs下執行 yum -y install lrzsz命令，出現錯誤：鏡像無法找到軟體包 前言 一、安裝lrzsz步驟 二、上傳檔案 三、遇到的問題及解決方案 總結 前言 提示：其實很簡單，往虛擬機上安裝一個上傳檔案的工具 ......

    uj5u.com 2020-09-10 02:00:47 more
  • 一、SQLMAP入門

    一、SQLMAP入門 1、判斷是否存在注入 sqlmap.py -u 網址/id=1 id=1不可缺少。當注入點后面的引數大于兩個時。需要加雙引號， sqlmap.py -u "網址/id=1&uid=1" 2、判斷文本中的請求是否存在注入 從文本中加載http請求，SQLMAP可以從一個文本檔案中 ......

    uj5u.com 2020-09-10 02:00:50 more
  • Metasploit 簡單使用教程

    metasploit 簡單使用教程 浩先生， 2020-08-28 16:18:25 分類專欄： kail 網路安全 linux 文章標簽： linux資訊安全 編輯 著作權 metasploit 使用教程 前言 一、Metasploit是什么？ 二、準備作業 三、具體步驟 前言 Msfconsole ......

    uj5u.com 2020-09-10 02:00:53 more
  • 游戲逆向之驅動層與用戶層通訊

    驅動層代碼： #pragma once #include <ntifs.h> #define add_code CTL_CODE(FILE_DEVICE_UNKNOWN,0x800,METHOD_BUFFERED,FILE_ANY_ACCESS) /* 更多游戲逆向視頻www.yxfzedu.com ......

    uj5u.com 2020-09-10 02:00:56 more
  • 北斗電力時鐘（北斗授時服務器）讓網路資料更精準

    北斗電力時鐘（北斗授時服務器）讓網路資料更精準 北斗電力時鐘（北斗授時服務器）讓網路資料更精準 京準電子科技官微——ahjzsz 近幾年，資訊技術的得了快速發展，互聯網在逐漸普及，其在人們生活和生產中都得到了廣泛應用，并且取得了不錯的應用效果。計算機網路資訊在電力系統中的應用，一方面使電力系統的運行 ......

    uj5u.com 2020-09-10 02:01:03 more
  • 【CTF】CTFHub 技能樹 彩蛋 writeup

    ?碎碎念 CTFHub：https://www.ctfhub.com/ 筆者入門CTF時時剛開始刷的是bugku的舊平臺，后來才有了CTFHub。 感覺不論是網頁UI設計，還是題目質量，賽事跟蹤，工具軟體都做得很不錯。 而且因為獨到的金幣制度的確讓人有一種想去刷題賺金幣的感覺。 個人還是非常喜歡這個 ......

    uj5u.com 2020-09-10 02:04:05 more
  • 02windows基礎操作

    我學到了一下幾點 Windows系統目錄結構與滲透的作用 常見Windows的服務詳解 Windows埠詳解 常用的Windows注冊表詳解 hacker DOS命令詳解（net user / type /md /rd/ dir /cd /net use copy、批處理 等） 利用dos命令制作 ......

    uj5u.com 2020-09-10 02:04:18 more
  • 03.Linux基礎操作

    我學到了以下幾點 01Linux系統介紹02系統安裝，密碼啊破解03Linux常用命令04LAMP 01LINUX windows： win03 8 12 16 19 配置不繁瑣 Linux：redhat,centos(紅帽社區版)，Ubuntu server,suse unix:金融機構，證券，銀 ......

    uj5u.com 2020-09-10 02:04:30 more
  • 05HTML

    01HTML介紹 02頭部標簽講解03基礎標簽講解04表單標簽講解 HTML前段語言 js1.了解代碼2.根據代碼 懂得挖掘漏洞 （POST注入/XSS漏洞上傳）3.黑帽seo 白帽seo 客戶網站被黑帽植入劫持代碼如何處理4.熟悉html表單 <html><head><title>TDK標題，描述 ......

    uj5u.com 2020-09-10 02:04:36 more
最新发布
  • 2023年最新微信小程式抓包教程

    01 開門見山 隔一個月發一篇文章，不過分。 首先回顧一下《微信系結手機號資料庫被脫庫事件》，我也是第一時間得知了這個訊息，然后跟蹤了整件事情的經過。下面是這起事件的相關截圖以及近日流出的一萬條資料樣本： 個人認為這件事也沒什么，還不如關注一下之前45億快遞資料查詢渠道疑似在近日復活的訊息。 訊息是 ......

    uj5u.com 2023-04-20 08:48:24 more
  • web3 產品介紹：metamask 錢包 使用最多的瀏覽器插件錢包

    Metamask錢包是一種基于區塊鏈技術的數字貨幣錢包，它允許用戶在安全、便捷的環境下管理自己的加密資產。Metamask錢包是以太坊生態系統中最流行的錢包之一，它具有易于使用、安全性高和功能強大等優點。 本文將詳細介紹Metamask錢包的功能和使用方法。 一、 Metamask錢包的功能 數字資 ......

    uj5u.com 2023-04-20 08:47:46 more
  • vulnhub_Earth

    前言 靶機地址->>>vulnhub_Earth 攻擊機ip：192.168.20.121 靶機ip：192.168.20.122 參考文章 https://www.cnblogs.com/Jing-X/archive/2022/04/03/16097695.html https://www.cnb ......

    uj5u.com 2023-04-20 07:46:20 more
  • 從4k到42k，軟體測驗工程師的漲薪史，給我看哭了

    清明節一過，盲猜大家已經無心上班，在數著日子準備過五一，但一想到銀行卡里的余額……瞬間心情就不美麗了。最近，2023年高校畢業生就業調查顯示，本科畢業月平均起薪為5825元。調查一出，便有很多同學表示自己又被平均了。看著這一資料，不免讓人想到前不久中國青年報的一項調查：近六成大學生認為畢業10年內會 ......

    uj5u.com 2023-04-20 07:44:00 more
  • 最新版本 Stable Diffusion 開源 AI 繪畫工具之中文自動提詞篇

    🎈 標簽生成器 由于輸入正向提示詞 prompt 和反向提示詞 negative prompt 都是使用英文，所以對學習母語的我們非常不友好 使用網址：https://tinygeeker.github.io/p/ai-prompt-generator 這個網址是為了讓大家在使用 AI 繪畫的時候 ......

    uj5u.com 2023-04-20 07:43:36 more
  • 漫談前端自動化測驗演進之路及測驗工具分析

    隨著前端技術的不斷發展和應用程式的日益復雜，前端自動化測驗也在不斷演進。隨著 Web 應用程式變得越來越復雜，自動化測驗的需求也越來越高。如今，自動化測驗已經成為 Web 應用程式開發程序中不可或缺的一部分，它們可以幫助開發人員更快地發現和修復錯誤，提高應用程式的性能和可靠性。 ......

    uj5u.com 2023-04-20 07:43:16 more
  • CANN開發實踐：4個DVPP記憶體問題的典型案例解讀

    摘要：由于DVPP媒體資料處理功能對存放輸入、輸出資料的記憶體有更高的要求（例如，記憶體首地址128位元組對齊），因此需呼叫專用的記憶體申請介面，那么本期就分享幾個關于DVPP記憶體問題的典型案例，并給出原因分析及解決方法。 本文分享自華為云社區《FAQ_DVPP記憶體問題案例》，作者：昇騰CANN。 DVPP ......

    uj5u.com 2023-04-20 07:43:03 more
  • msf學習

    msf學習 以kali自帶的msf為例 一、msf核心模塊與功能 msf模塊都放在/usr/share/metasploit-framework/modules目錄下 1、auxiliary 輔助模塊，輔助滲透（埠掃描、登錄密碼爆破、漏洞驗證等） 2、encoders 編碼器模塊，主要包含各種編碼 ......

    uj5u.com 2023-04-20 07:42:59 more
  • Halcon軟體安裝與界面簡介

    1. 下載Halcon17版本到到本地 2. 雙擊安裝包后 3. 步驟如下 1.2 Halcon軟體安裝 界面分為四大塊 1. Halcon的五個助手 1) 影像采集助手：與相機連接，設定相機引數，采集影像 2) 標定助手：九點標定或是其它的標定，生成標定檔案及內參外參，可以將像素單位轉換為長度單位 ......

    uj5u.com 2023-04-20 07:42:17 more
  • 在MacOS下使用Unity3D開發游戲

    第一次發博客，先發一下我的游戲開發環境吧。 去年2月份買了一臺MacBookPro2021 M1pro(以下簡稱mbp)，這一年來一直在用mbp開發游戲。我大致分享一下我的開發工具以及使用體驗。 1、Unity 官網鏈接： https://unity.cn/releases 我一般使用的Apple ......

    uj5u.com 2023-04-20 07:40:19 more

Copyright © 2010-2020 有解無憂
