因為開發需要，撰寫了一個影像資料轉換成.coe 檔案的小程式，發布出來給有需要的人

1.先給出源程式

import tkinter as tk
from tkinter import filedialog
import os
application_window = tk.Tk()
my_filetypes = [('all files', '.*'), ('text files', '.txt')]
answer = filedialog.askopenfilename(parent=application_window,
                                    initialdir=os.getcwd(),
                                    title="請選擇檔案：",
                                    filetypes=my_filetypes)#對話框選擇檔案
k = os.path.basename(answer)#獲取檔案名
def func(f):
    a = f.readlines()
    return a
with open(answer,encoding='utf-8') as f, open('answer.bak','w',encoding='utf-8') as f2:
    s = func(f)#取出所有行形成一個串列
    s.pop(0)#洗掉第0個元素也就是0行
    s.insert(0,'memory_initialization_radix=16;\nmemory_initialization_vector=\n')#在第0行添加.coe檔案頭
    s1 = ''.join(s)#將串列轉成字串
    s2 = s1.replace('\n','')#去掉換行符
    s3 = s2.replace(',','')#去掉逗號
    s4 = s3.replace('}','')#去掉}
    s5 = s4.replace('0X','')#去掉0X
    l = 0
    while l < len(s5):
        f2.write(s5[l])
        if l == 30:#在字符memory_initialization_radix=16;后面加入換行符
            f2.write('\n')
        if l > 59 or l == 59:#將.coe檔案頭寫入answer.bak
            if (l + 1) % 6 == 0:#6個字符分成一組，因為是16進制數，所以形成的資料位寬是4bit*6 = 24bit
                if (l + 1) % 60 == 0:#10個組分成一行
                    f2.write('\n')
                else:
                    f2.write(' ')
        l += 1
# os.remove('answer')
os.rename('answer.bak',k.replace('.c','.coe'))#將檔案轉換成.coe檔案
print("轉換成功！")
import time
time.sleep(2)

2.操作流程

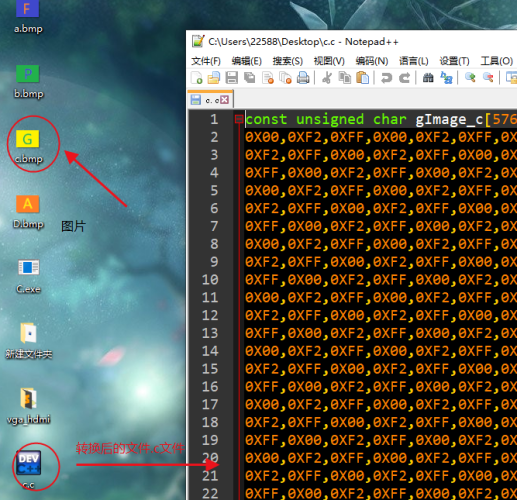

首先需要有一張圖片，然后用Img2Lcd.exe軟體轉成對應的c語言陣列的.c檔案，轉換成功后就可以用我的小程式了

廢話不多說，有圖有真相

雙擊我的小程式檔案

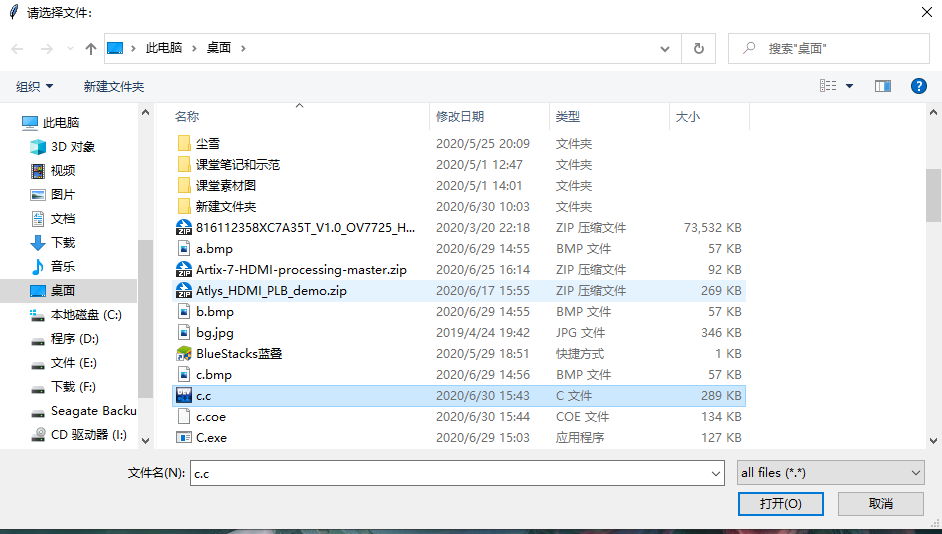

會彈出檔案選擇對話框

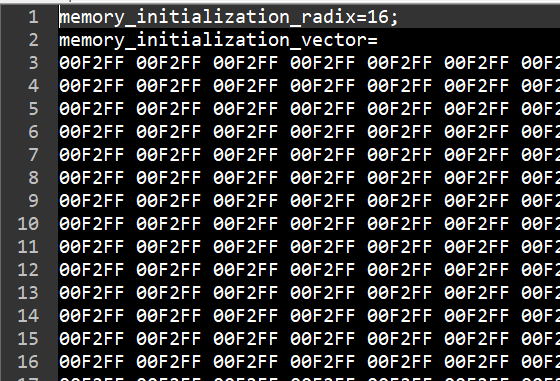

選擇.c檔案之后會自動轉換成.coe檔案

此檔案可以直接放到xilinx的romIP中使用，如需要其他位寬請自行修改代碼

.exe檔案百度網盤鏈接：

鏈接：https://pan.baidu.com/s/1Uxsjdskx8G7xNIoPhhBtrw
提取碼：2jsa

轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/6649.html
