使用 WPF 版簡易 SIP 服務器向 GB28181 攝像頭發送直播請求
目錄 隱藏 一、引言 二、專案淵源 三、軟體使用及 SIP INVITE 流程 (一) 注冊和心跳 (二) 直播 INVITE 四、注意事項 五、資源獨立觀察員 2020 年 9 月 16 日
一、引言
之前寫過一篇博客《使用 GB28181.Solution ZLMediaKit MediaServerUI 進行攝像頭推流和播放》，里面是使用了 GB28181.Solution 工程的 GB28181.WinTool 測驗程式來作為 SIP 服務器的，該程式界面上體現的功能是比較全的（不過本人只測驗了直播功能），實際上，好多功能本人用不到（比如云臺控制、警報之類的），加上該程式代碼有點紛繁復雜，而且似乎只能直播一個設備（未嚴格測驗），所以想著參考該程式，自己寫個簡易的 SIP 服務器（UA），功能上只要求能夠接受注冊、發起直播請求等就行，
二、專案淵源

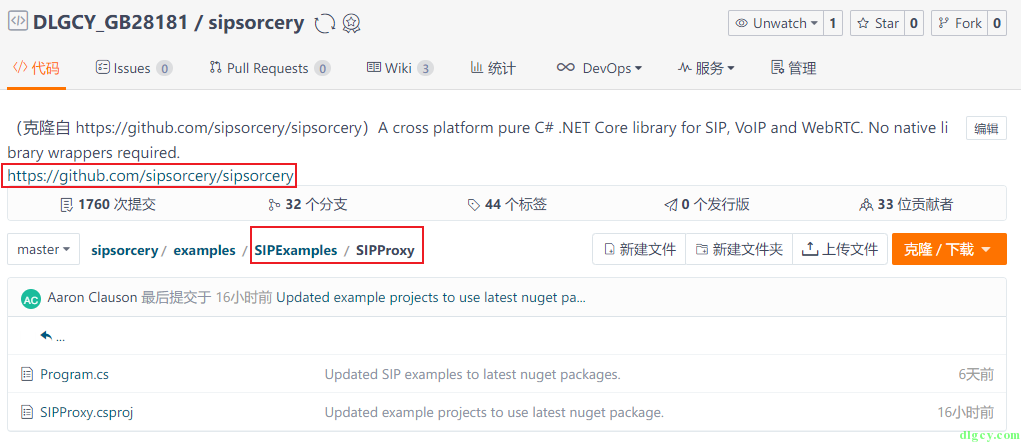

GB28181.Solution 里使用了 SIPSorcery 開源專案的代碼，本專案 SimpleSIPServer 也是從 SIPSorcery 的一個例子 SIPProxy 起頭的，里面還有些其它的例子，有助于學習如何使用 SIPSorcery，大家可以看看：

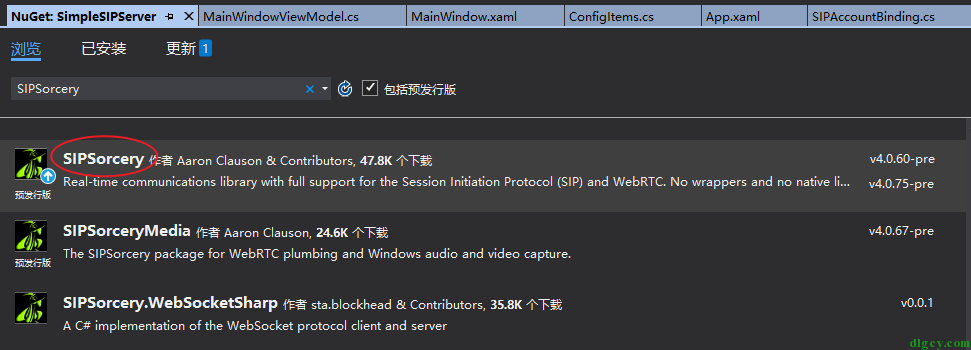

SIPSorcery 的核心功能通過 NuGet 包引入，當前使用的是 v4.0.60-pre 版：

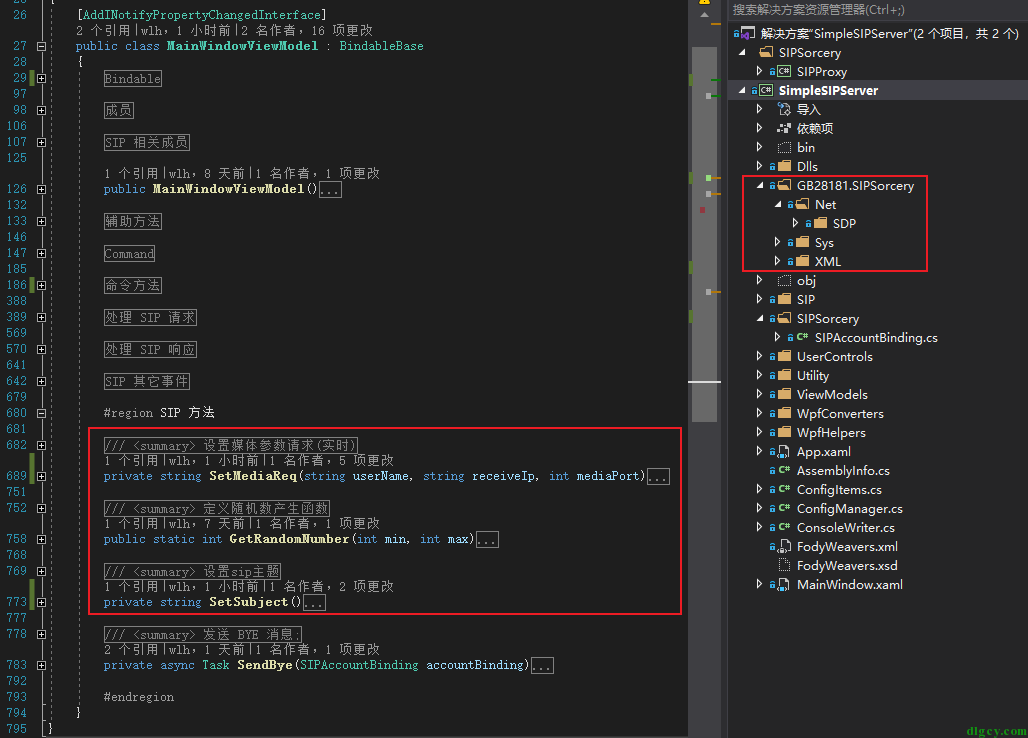

本專案還借用了 GB28181.Solution 中針對于 GB28181 進行擴充的物體定義（幾個檔案夾都拷過來了，以備不時之需），以及幾個方法：
三、軟體使用及 SIP INVITE 流程
(一) 注冊和心跳

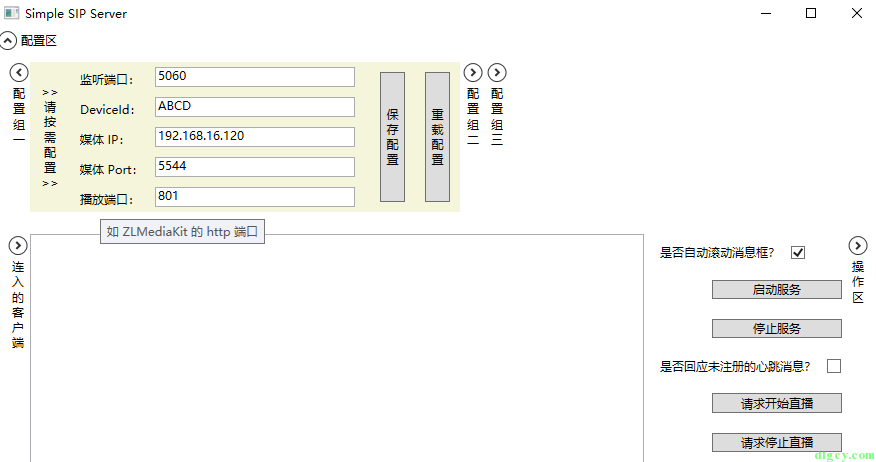

首先啟動程式，在配置區按實際情況進行配置：
SIP 服務器默認埠為 5060，DeviceId 目前來說不重要，媒體服務器的一些配置可參考引言中提到的文章（本文還是使用 ZLMediaKit 作為流媒體服務器），

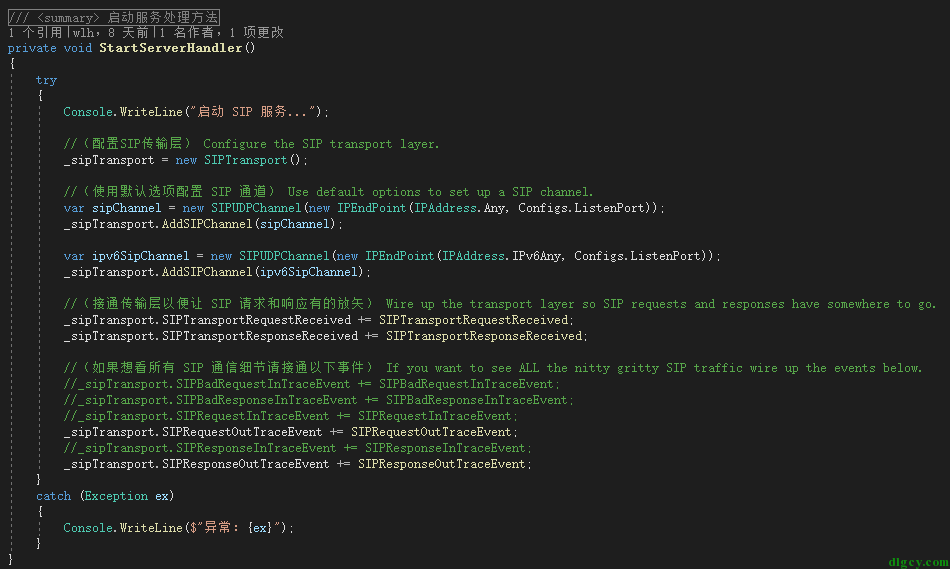

啟動服務主要是配置 SIP 通道，然后附加一些事件的處理方法：

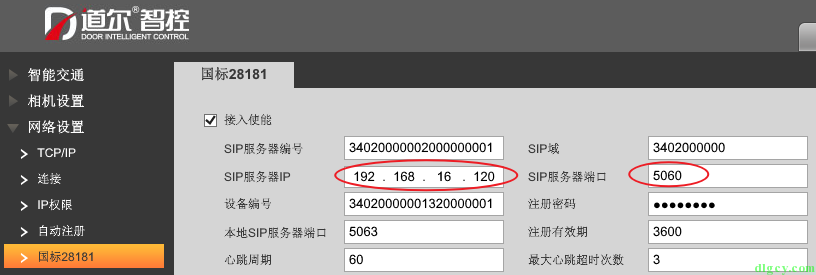

攝像頭配置好 SIP 服務器后，會周期性地嘗試注冊和發送心跳到配置的 SIP 服務器 IP:Port，

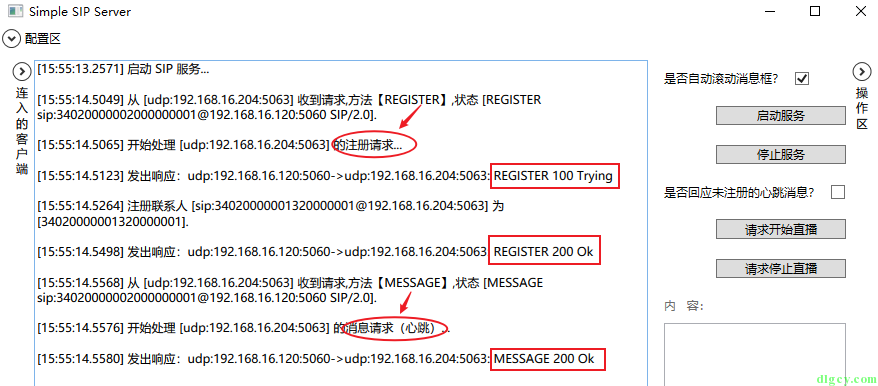

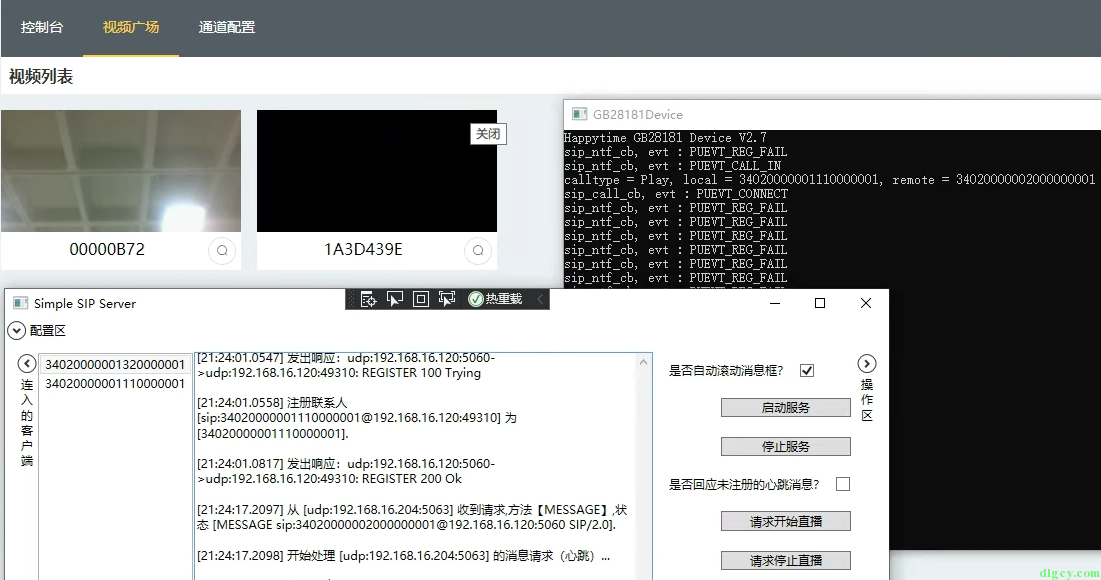

這樣我們啟動服務器后，就能收到注冊請求（REGISTER）了，當然，這次是運氣比較好，一下就收到了注冊請求，通常還會有先收到一段時間的心跳請求然后才收到注冊請求的情況，收到注冊請求后，我們先回了個 100 Trying 訊息（應該是非必需的），表示正在處理，處理完成后，又回了個 200 OK 訊息，如下圖：
回應心跳請求也是用 200 OK，有說法是不要回應未注冊的心跳，我在本程式里也加了這個開關，不過測驗中好像和回應的情況沒什么區別，大家可以自己試試，

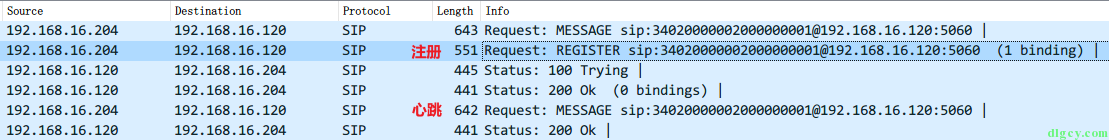

抓包串列如下：
(二) 直播 INVITE

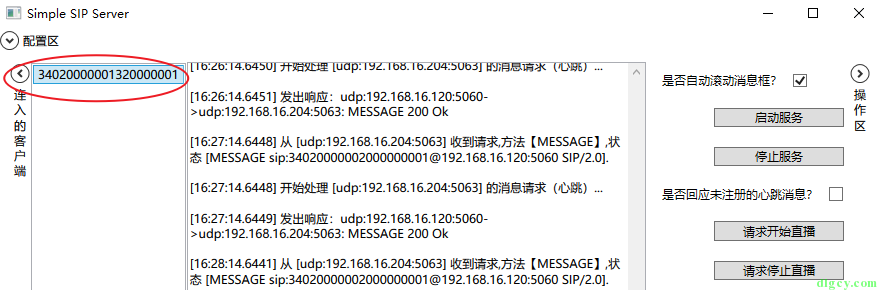

設備（攝像頭）注冊成功后，展開 “連入的客戶端” 區域，并點擊選中一項，然后就可以點擊 “請求開始直播”：

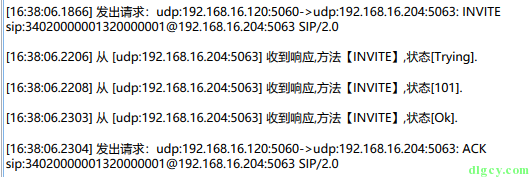

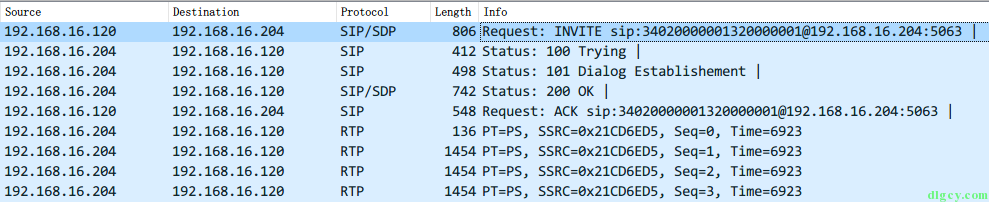

程式發送 INVITE 請求，然后攝像頭依次回應 100 Trying、101 Dialog Establishement 中間狀態，最后回復 200 OK：
收到 200 OK 后，程式需要發送 ACK 請求，然后攝像頭收到后就可以進行推流（RTP/PS）了：

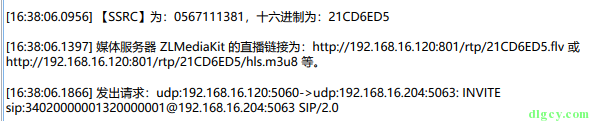

可以看到 PS 流有個 SSRC (同步源標識)，這個是用來區分流的，由本程式在發出 INVITE 時附帶，生成和發送的時候是 10 進制，此處顯示為 16 進制：

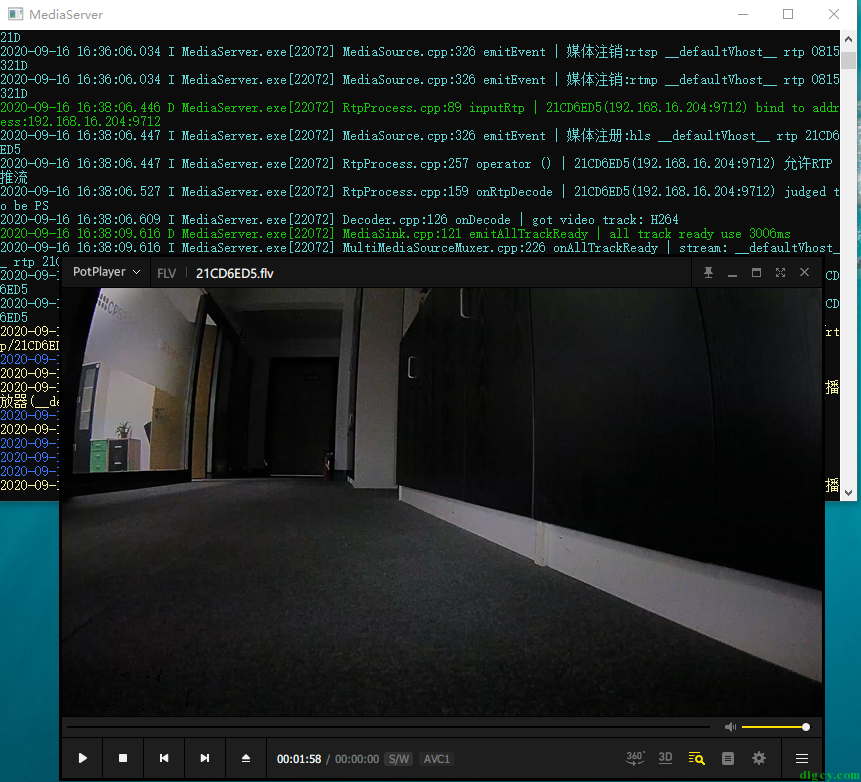

由上圖還可看到，本程式依據 ZLMediaKit 的播放地址規則（使用了十六進制形式的 SSRC），直接生成了播放地址，使用 PotPlayer 打開鏈接即可播放：
支持發起多個直播請求（多個設備），使用 MediaServerUI 查看：

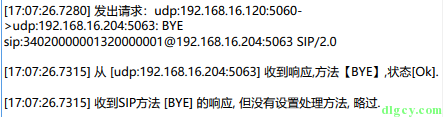

停止直播就是發送 BYE 指令：
（電腦 C 盤突然空間不足了，抓包失敗）
四、注意事項
開發程序中遇到這樣一個情況：
IPC（網路攝像頭） 回復 200 OK 后，程式發送 ACK 訊息過去，但是 IPC 不認，還是繼續回復 200 OK，幾次之后就 BYE 了，
經過流媒體服務器 Monibuca 的作者指導，得知原因是，CallId 要和 200OK 的 CallId 一致，另外，這個通信程序中直接使用 IPC 的設備編號就行，不一定要使用通道編號（GB28181.WinTool 是使用通道編號），
實際上，RFC 3261 中說：
The combination of the To tag, From tag, and Call-ID completely defines a peer-to-peer SIP relationship…

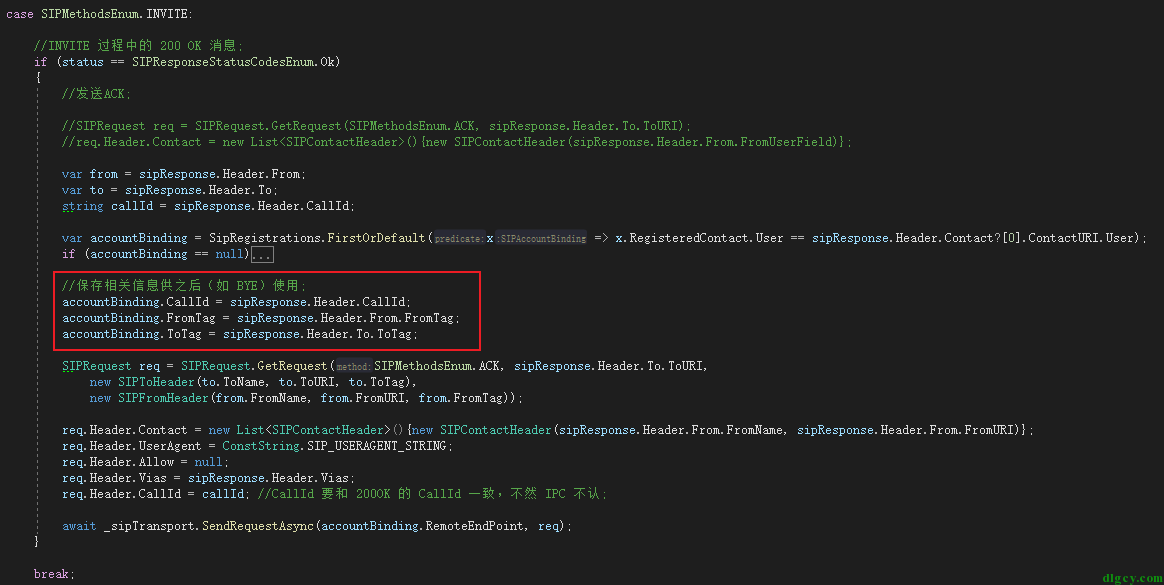

也就是 INVITE 整個通信程序中，由 FromTag、ToTag 和 CallId 三者一起唯一確定一個 SIP 的點對點關系，也就是說 ACK 和 BYE 兩個請求中，這三者要和 200 OK 發過來時的值一致：
五、資源
專案地址：https://gitee.com/DLGCY_GB28181/SimpleSIPServer

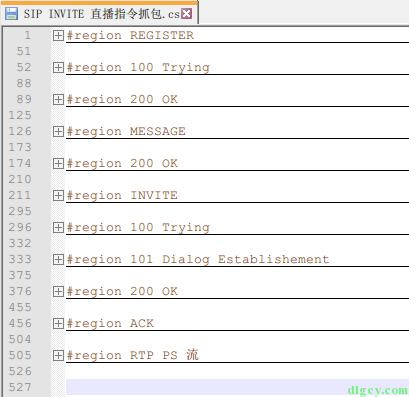

SIP 指令抓包資料：關注微信公眾號 “獨立觀察員博客” 后回復 “SIP” 獲取，
同步首發：http://dlgcy.com/wpf-simple-sip-server-gb28181/
