以Unity 5.5 的官方檔案為例
Canvas
UI元素的前后順序：SetAsFirstSibling, SetAsLastSibling, and SetSiblingIndex
BasicLayout
檔案：https://docs.unity3d.com/Manual/UIBasicLayout.html

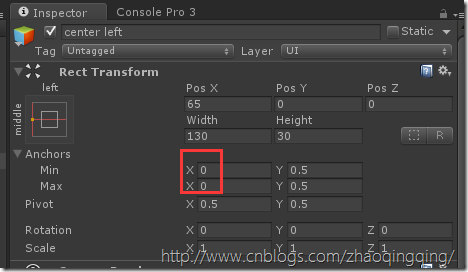

使用Anchor時，可以是相對于父節點的，比如Anchor在Left，四個三角形是在左邊的
布局元素(LayoutElement)
LayoutElement 不直接修改元素的size，但提供資訊供Layout Controller
一個gameobject上系結了Rect Transform就可以稱為LayoutElement

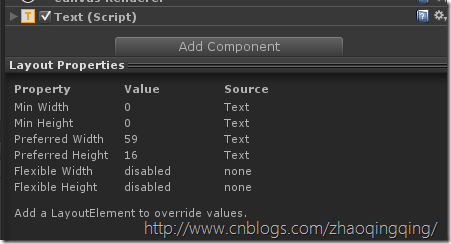

Image和Text 在屬性面板提供了Preferred width和 height
可以添加Layout Element組件來重寫Min ，Preferred ，Flexible size
布局控制(Layout Controller)
檔案：https://docs.unity3d.com/Manual/UIAutoLayout.html
Layout Element 在 Layout group 的size 遵尋以下的原則：
- 首先 Min Size被分配
- 如果有足夠的空間，Preferred Size(優先尺寸)會被分配
- 如果有多余的空間，Flexible Size (彈性、靈活尺寸)會被分配
那些是Layout Controller?
Content Size Fitter （內容）
Aspect Ratio Fitter(縱橫比，高寬比)
Layout Groups (水平，垂直，Grid)
布局計算
自動布局系統評估和執行布局按照以下順序：
1. Min 、Preferrd 、Flexible 的寬度計算通過 ILayoutElement. CalculateLayoutInputHorizontal，這是自下而上的順序執行，Child會比Parent先計算，這樣在計算Parent時會考慮Child的資訊
2. 影響布局元素的有效寬度通過ILayoutController.SetLayoutHorizontal ，自上而下的順序執行，Child會比Parent后計算，因為Child的寬度分配在于Parent，然后修改RectTransform的新寬度
3. Min、Preferrd、Flexible的高度通過ILayoutElement.CalculateLayoutInputVertical ，這是自下而上的順序執行，Child會比Parent先計算，這樣在計算Parent時會考慮Child的資訊
4. 布局元素的有效高度通過ILayoutController.SetLayoutVertical ，自上而下的順序執行，Child在Parent后計算，是因為Child的高度分配在于Parent，然后修改RectTransform的新高度
從上面可以看出自動布局系統先評估寬度，然后評估高度，因此 高度可能取決于寬度計算，但計算寬度不能依賴于高度，
思考：先計算寬度，再計算有效寬度？
觸發布局重建
當一個組件的屬性發生改變可導致當前的布局失效，布局需要重建，通過呼叫以下觸發：
LayoutRebuilder.MarkLayoutForRebuild (transform as RectTransform);重建不會立即生效，會在當前幀結束，在渲染之前生效，不直接生效的原因是：如果在同一幀有多少重建，會降低性能，
重建應該在以下幾種情況下被觸發：
- In setters for properties that can change the layout.
In these callbacks: 在下面這些callback函式
- OnEnable
- OnDisable
- OnRectTransformDimensionsChange
- OnValidate (only needed in the editor, not at runtime)
- OnDidApplyAnimationProperties
