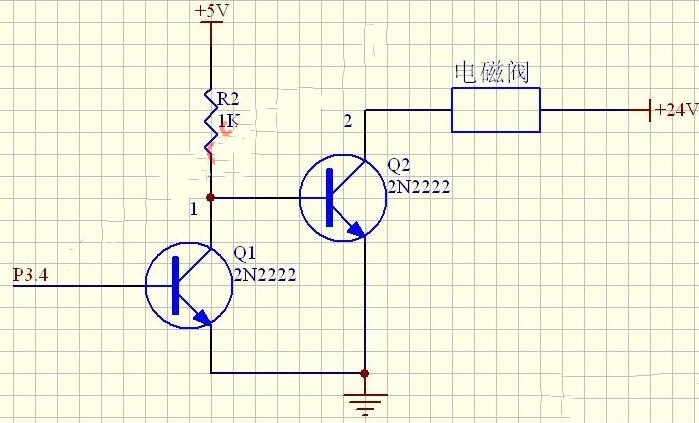

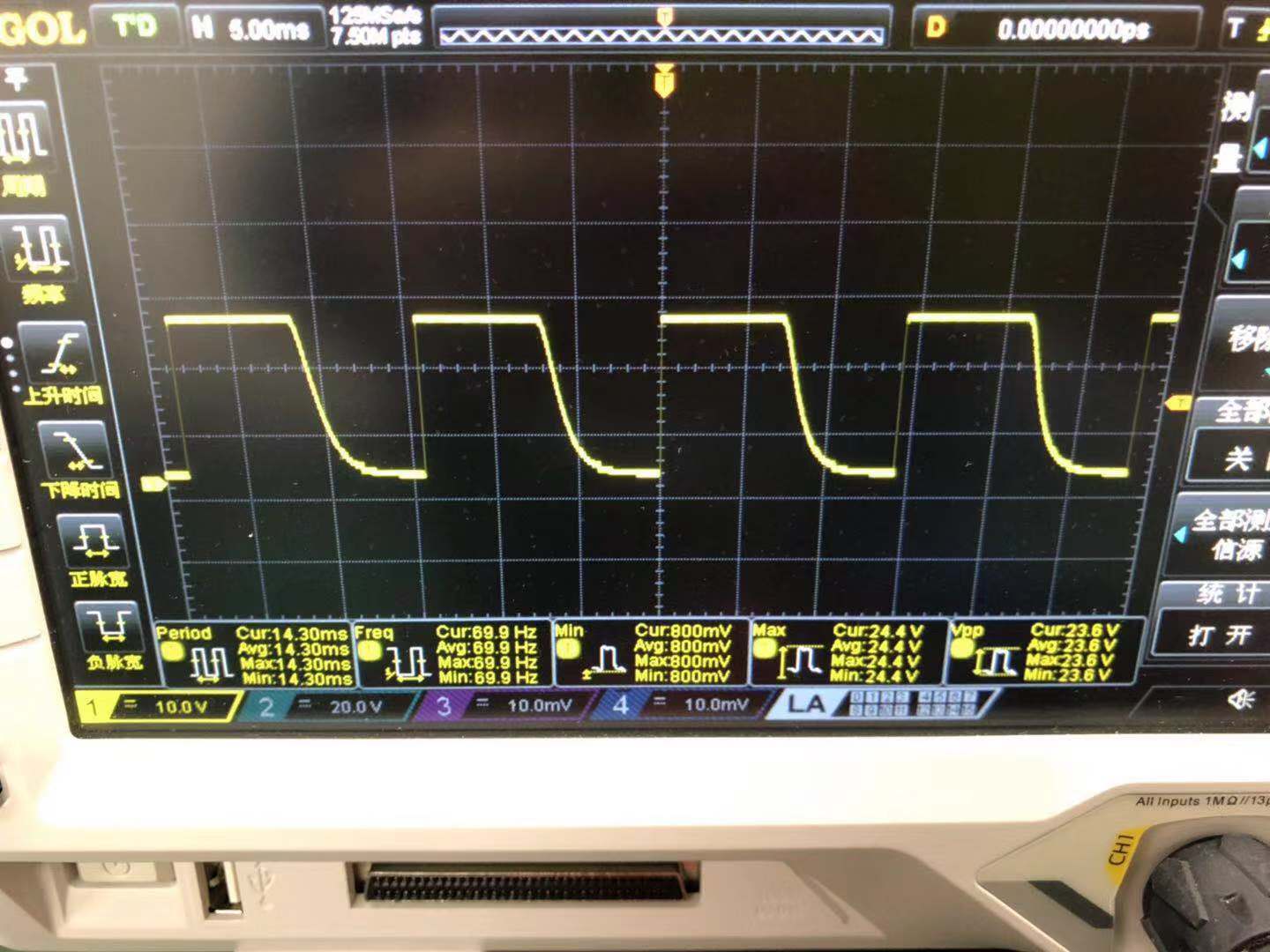

本人搭了一個24伏特電磁閥的驅動電路，拿示波器測量的時候，發現24伏方波質量不太好，有曲線出現，這該如何解決？（驅動電路的P3.4方波信號質量是好的，拿示波器測了,波形很規整。）
uj5u.com熱心網友回復：
電磁閥并聯反向續流二極管。選取二極管時注意最大電流引數。
uj5u.com熱心網友回復：
參考 1 樓 yishumei 的回復: 電磁閥并聯反向續流二極管。選取二極管時注意最大電流引數。
具體應該選多大電流呢
uj5u.com熱心網友回復：
參考 2 樓 weixin_43619829的回復: Quote: 參考 1 樓 yishumei 的回復:
還要考慮二極管反向電壓
uj5u.com熱心網友回復：
參考 2 樓 weixin_43619829 的回復: Quote: 參考 1 樓 yishumei 的回復:
二極管的引數要根據你選取的電磁閥電引數來確定。
我的經驗值：峰值電流是電磁閥啟動電流的1.5~2倍，反向耐壓在電磁閥供電電壓的5倍以上。
樓主可以查找一下1N400x系列二極管。
uj5u.com熱心網友回復：
你那示波器的信號反相了吧？電磁閥應該是電壓降到0快速，回高電平有有過度
uj5u.com熱心網友回復：
參考 5 樓 worldy 的回復: 你那示波器的信號反相了吧？電磁閥應該是電壓降到0快速，回高電平有有過度
額，我試了下反過來接探頭和地線的話，示波器上的波形就是雜亂的，我也不知道怎么回事
uj5u.com熱心網友回復：
參考 4 樓 yishumei 的回復: Quote: 參考 2 樓 weixin_43619829 的回復: Quote: 參考 1 樓 yishumei 的回復:
并聯整流二極管的具體作用是什么啊
uj5u.com熱心網友回復：
Q1換成NMOS,Q2換成PMOS
uj5u.com熱心網友回復：
參考 6 樓 weixin_43619829 的回復: Quote: 參考 5 樓 worldy 的回復:
不是讓你接線反接，是有些示波器有極性開關，按一下波形會反個個顯示，接線你將示波器的地線接你的地線，探針接到Q2_C即可
你反接波形雜亂估計是你接觸沒有接好
