寫在前面

梯度是微積分中的基本概念，也是機器學習解優化問題經常使用的數學工具（梯度下降演算法），雖然常說常聽常見，但其細節、物理意義以及幾何解釋還是值得深挖一下，這些不清楚，梯度就成了“熟悉的陌生人”，僅僅“記住就完了”在用時難免會感覺不踏實，為了“用得放心”，本文將嘗試直觀地回答以下幾個問題，

• 梯度與偏導數的關系？
• 梯度與方向導數的關系？
• 為什么說梯度方向是上升最快的方向，負梯度方向為下降最快的方向？
• 梯度的模有什么物理意義？
• 等高線圖中繪制的梯度為什么垂直于等高線？
• 全微分與隱函式的梯度有什么關系？
• 梯度為什么有時又成了法向量？

閑話少說，書歸正傳，在全篇“作用域”內，假定函式可導，

偏導數

在博文《單變數微分、導數與鏈式法則 博客園 | CSDN | blog.shinelee.me》中，我們回顧了常見初等函式的導數，概括地說，

導數是一元函式的變化率（斜率），導數也是函式，是函式的變化率與位置的關系，

如果是多元函式呢？則為偏導數，

偏導數是多元函式“退化”成一元函式時的導數，這里“退化”的意思是固定其他變數的值，只保留一個變數，依次保留每個變數，則\(N\)元函式有\(N\)個偏導數，

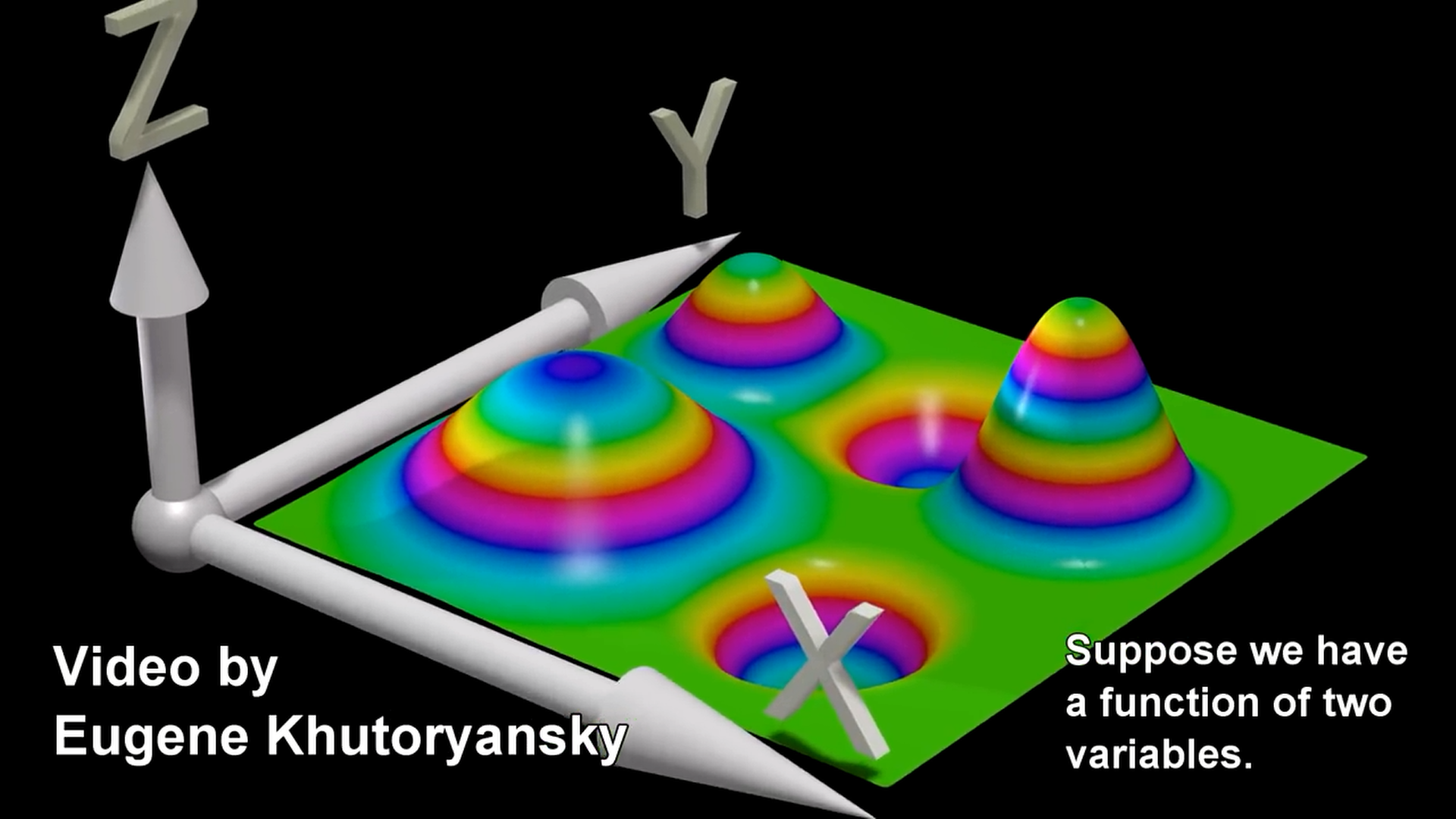

以二元函式為例，令\(z=f(x,y)\)，繪制在3維坐標系如下圖所示，

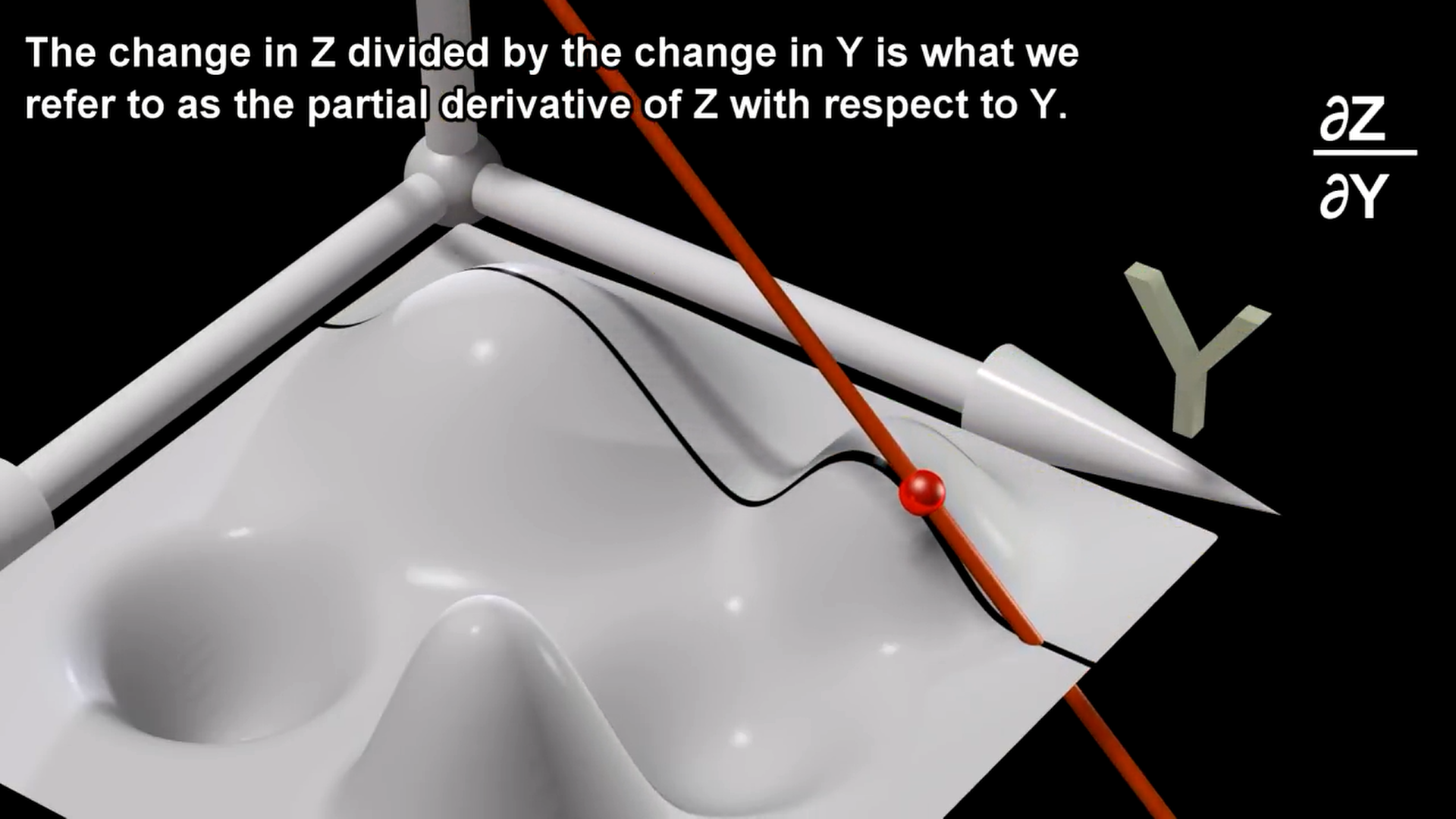

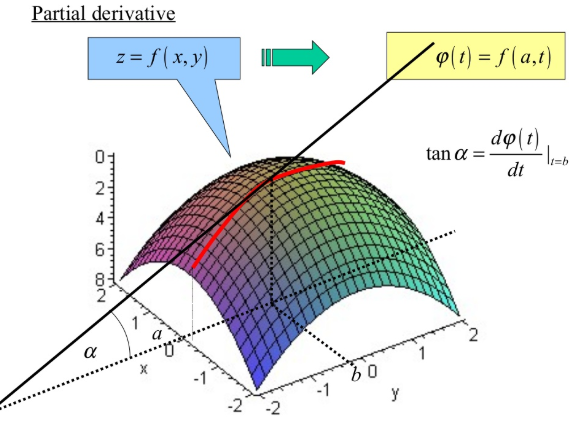

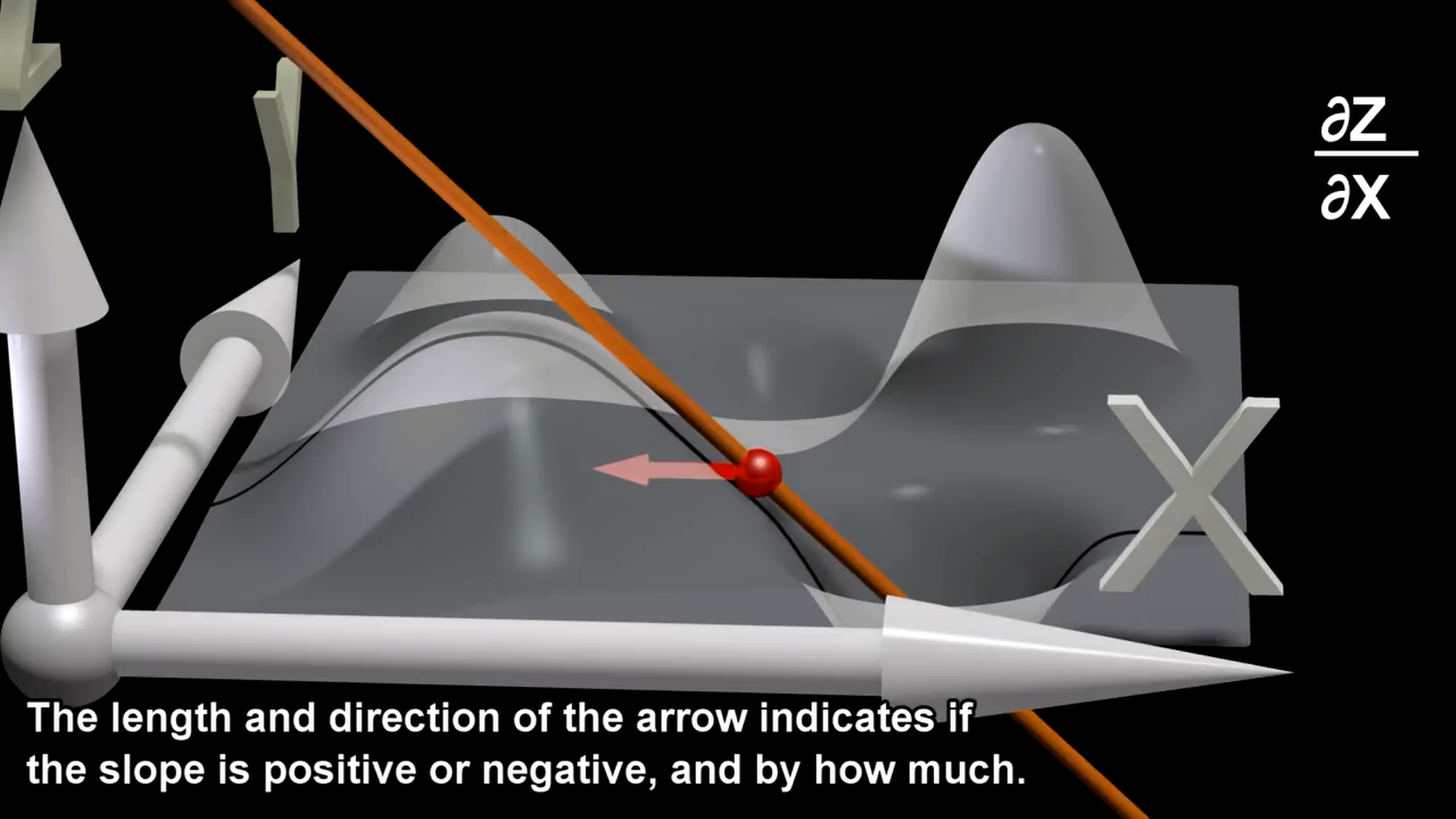

在分別固定\(y\)和\(x\)的取值后得到下圖中的黑色曲線——“退化”為一元函式，二維坐標系中的曲線——則偏導數\(\frac{\part{z}}{\part{x}}\)和\(\frac{\part z}{\part y}\)分別為曲線的導數（切線斜率），

由上可知，一個變數對應一個坐標軸，偏導數為函式在每個位置處沿著自變數坐標軸方向上的導數（切線斜率），

方向導數

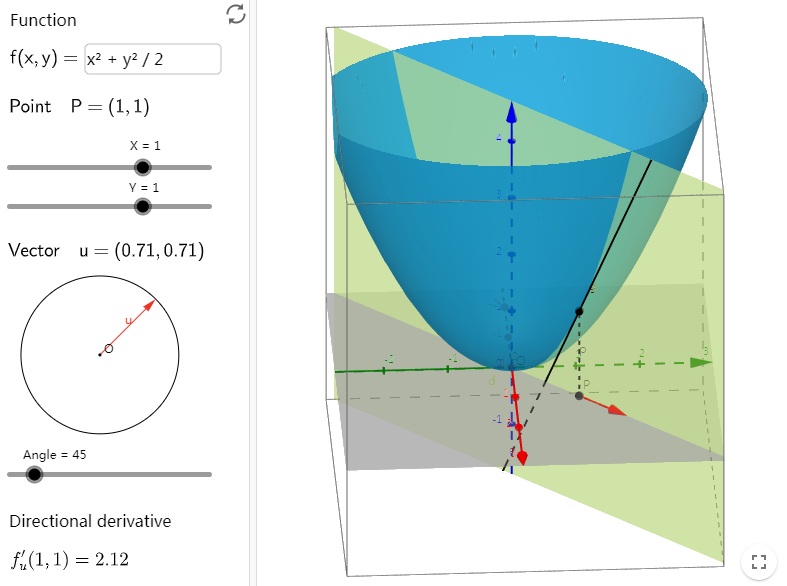

如果是方向不是沿著坐標軸方向，而是任意方向呢？則為方向導數，如下圖所示，點\(P\)位置處紅色箭頭方向的方向導數為黑色切線的斜率，來自鏈接Directional Derivative

方向導數為函式在某一個方向上的導數，具體地，定義\(xy\)平面上一點\((a, b)\)以及單位向量\(\vec u = (\cos \theta ,\sin \theta )\)，在曲面\(z=f(x, y)\)上，從點\((a,b, f(a,b))\)出發，沿\(\vec u = (\cos \theta ,\sin \theta )\)方向走\(t\)單位長度后，函式值\(z\)為\(F(t)=f(a+t \cos \theta, b + t \sin \theta)\)，則點\((a,b)\)處\(\vec u = (\cos \theta ,\sin \theta )\)方向的方向導數為：

\[\begin{aligned} &\left.\frac{d}{d t} f(a+t \cos \theta, b+t \sin \theta)\right|_{t=0} \\=& \lim _{t \rightarrow 0} \frac{f(a+t \cos \theta, b+t \sin \theta) - f(a, b)}{t} \\=& \lim _{t \rightarrow 0} \frac{f(a+t \cos \theta, b+t \sin \theta) - f(a, b+t \sin \theta)}{t} + \lim _{t \rightarrow 0} \frac{f(a, b+t \sin \theta) - f(a, b)}{t} \\=& \frac{\partial}{\partial x} f(a, b) \frac{d x}{d t}+\frac{\partial}{\partial y} f(a, b) \frac{d y}{d t} \\=& f_x (a, b) \cos \theta+ f_y (a, b) \sin \theta \\=&\left(f_x (a, b), f_y (a, b)\right) \cdot(\cos \theta, \sin \theta) \end{aligned} \]

上面推導中使用了鏈式法則，其中，\(f_x (a, b)\)和\(f_y (a, b)\)分別為函式在\((a, b)\)位置的偏導數，由上面的推導可知：

該位置處，任意方向的方向導數為偏導數的線性組合，系數為該方向的單位向量，當該方向與坐標軸正方向一致時，方向導數即偏導數，換句話說，偏導數為坐標軸方向上的方向導數，其他方向的方向導數為偏導數的合成，

寫成向量形式，偏導數構成的向量為\(\nabla f(a, b) = (f_x (a, b), f_y (a, b))\)，稱之為梯度，

梯度

梯度，寫作\(\nabla f\)，二元時為\((\frac{\part{z}}{\part{x}}, \frac{\part{z}}{\part{y}})\)，多元時為\((\frac{\part{z}}{\part{x}}, \frac{\part{z}}{\part{y}},\dots)\)，

我們繼續上面方向導數的推導，\((a,b)\)處\(\theta\)方向上的方向導數為

\[\begin{aligned} &\left(f_x (a, b), f_y (a, b)\right) \cdot(\cos \theta, \sin \theta) \\ =& |((f_x (a, b), f_y (a, b))| \cdot |1| \cdot \cos \phi \\=& |\nabla f(a,b)| \cdot \cos \phi \end{aligned} \]

其中，\(\phi\)為\(\nabla f(a,b)\)與\(\vec u\)的夾角，顯然，當\(\phi = 0\)即\(\vec u\)與梯度\(\nabla f(a,b)\)同向時，方向導數取得最大值，最大值為梯度的模\(|\nabla f(a,b)|\)，當\(\phi = \pi\)即\(\vec u\)與梯度\(\nabla f(a,b)\)反向時，方向導數取得最小值，最小值為梯度模的相反數，此外，根據上面方向導數的公式可知，在夾角\(\phi < \frac{\pi}{2}\)時方向導數為正，表示\(\vec u\)方向函式值上升，\(\phi > \frac{\pi}{2}\)時方向導數為負，表示該方向函式值下降，

至此，方才有了梯度的幾何意義：

1. 當前位置的梯度方向，為函式在該位置處方向導數最大的方向，也是函式值上升最快的方向，反方向為下降最快的方向；
2. 當前位置的梯度長度（模），為最大方向導數的值，

等高線圖中的梯度

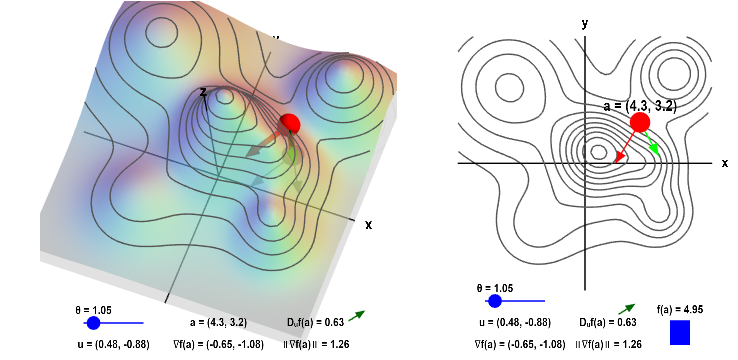

在講解各種優化演算法時，我們經常看到目標函式的等高線圖示意圖，如下圖所示，來自鏈接Applet: Gradient and directional derivative on a mountain，

圖中，紅點為當前位置，紅色箭頭為梯度，綠色箭頭為其他方向，其與梯度的夾角為\(\theta\)，

將左圖中\(z=f(x, y)\)曲面上的等高線投影到\(xy\)平面，得到右圖的等高線圖，

梯度與等高線垂直，為什么呢？

等高線，顧名思義，即這條線上的點高度（函式值）相同，令某一條等高線為\(z=f(x,y)=C\)，\(C\)為常數，兩邊同時全微分，如下所示

\[\begin{aligned} dz = &\frac{\part f}{\part x} dx + \frac{\part f}{\part y} dy \\=& (\frac{\part f}{\part x}, \frac{\part f}{\part y}) \cdot (dx, dy) \\=& dC = 0\end{aligned} \]

這里，兩邊同時全微分的幾何含義是，在當前等高線上挪動任意一個極小單元，等號兩側的變化量相同，\(f(x, y)\)的變化量有兩個來源，一個由\(x\)的變化帶來，另一個由\(y\)的變化帶來，在一階情況下，由\(x\)帶來的變化量為\(\frac{\part f}{\part x} dx\)，由\(y\)帶來的變化量為\(\frac{\part f}{\part y} dy\)，兩者疊加為\(z\)的總變化量，等號右側為常數，因為我們指定在當前等高線上挪動一個極小單元，其變化量為0，左側等于右側，進一步拆分成向量內積形式，\((\frac{\part f}{\part x}, \frac{\part f}{\part y})\)為梯度，\((dx, dy)\)為該點指向任意方向的極小向量，因為兩者內積為0，所以兩者垂直，自然不難得出梯度與等高線垂直的結論，

更進一步地，梯度方向指向函式上升最快的方向，在等高線圖中，梯度指向高度更高的等高線，

隱函式的梯度

同理，對于隱函式\(f(x,y)=0\)，也可以看成是一種等高線，二元時，兩邊同時微分，梯度垂直于曲線；多元時，兩邊同時微分，梯度垂直于高維曲面，

即，隱函式的梯度為其高維曲面的法向量，

有了法向量，切線或切平面也就不難計算得到了，令曲線\(f(x , y)\)上一點為\((a,b)\)，通過全微分得該點的梯度為\((f_x, f_y)\)，則該點處的切線為\(f_x (x-a) + f_y (y-b) = 0\)，相當于將上面的微分向量\((dx, dy)\)替換為\((x-a, y-b)\)，其幾何意義為法向量垂直切平面上的任意向量，

小結

至此，文章開篇幾個問題的答案就不難得出了，

• 偏導數構成的向量為梯度；
• 方向導數為梯度在該方向上的合成，系數為該方向的單位向量；
• 梯度方向為方向導數最大的方向，梯度的模為最大的方向導數；
• 微分的結果為梯度與微分向量的內積
• 等高線全微分的結果為0，所以其梯度垂直于等高線，同時指向高度更高的等高線
• 隱函式可以看成是一種等高線，其梯度為高維曲面（曲線）的法向量

以上，
