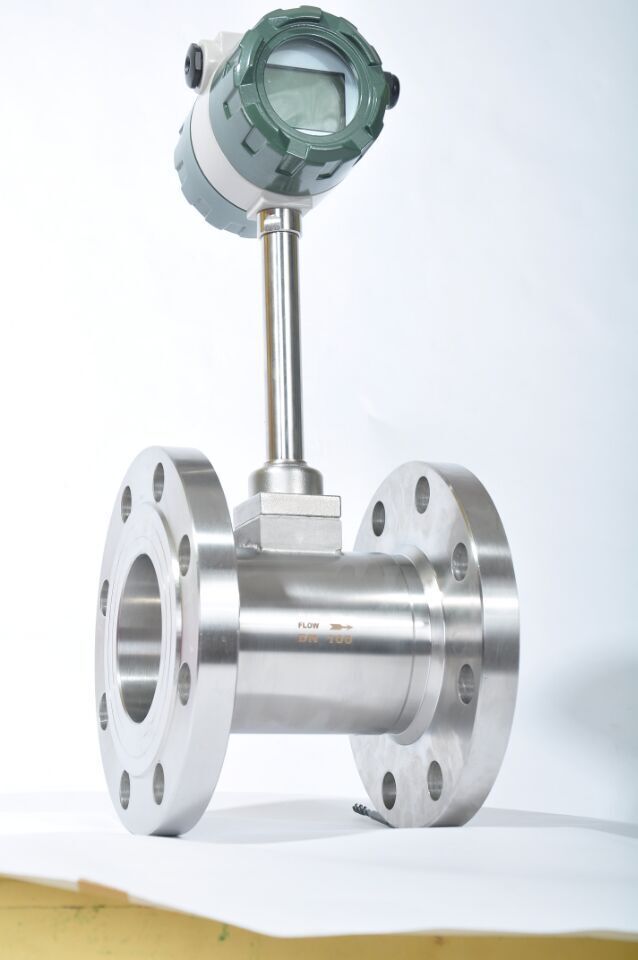

渦街流量計主要用于工業管道中對介質流體的流量測量，所測量介質包括氣體、液體、蒸汽等多種介質，是根據卡門渦街原理研究生產的測量多種介質的體積流量、標況體積流量或質量流量的體積流量計。渦街流量計具有電路穩定、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、作業穩定、便于安裝除錯等特點。被廣泛應用于石油、冶金、新能源、制藥、食品、紡織、電廠等各行業各中。
安裝環境要求
<1>避開強烈震動和強磁干擾：因泵或者閥引起的管道振動會造成測量誤差，嚴重時甚至會影響儀表的正常測量，因此須在上下游2D處加設管道緊固裝置，支撐管道或用軟管隔離，加強抗震效果。
<2>避開高溫熱源和輻射源的直接影響。若工況現場必須安裝，須有隔熱通風措施。在測量蒸汽等高溫介質時，為了防止轉換器溫度過高，應進行隔熱處理，以確保流量計外殼暴露在以便熱量向外輻射，防止儀表電子部件溫度過高影響流量計壽命。
<3>避開高溫環境和強腐蝕氣體環境。當然若必須安裝須要加設通風措施。
<4>防爆型的傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源、計算機等關聯設備必須安裝在安全環境中，傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
<5>流量計盡量避免安裝在架空較長的管道上，由于管道的下垂容易造成流量計與法蘭之間的密封泄漏。必須安裝的工況現場須在流量計的上下游2D處分別設定管道支撐點。
<6>儀表最好安裝在室內，安裝在室外應注意防水、防潮、防曬使用防護罩陽，特別注意在電氣介面處應將電纜線彎成U型，避免水順著電纜線進入放大器殼內。
<7>流量計應避免安裝在閥門出口較近處，否者閥門的開關會影響流量計的使用壽命。嚴重時會損壞流量計。為了方便維修，應安裝旁通管道，特別是某些生產程序中不能中間停止流體的場合。
<8>應保證管道內介質處于滿管狀態 ，流量計可以安裝在水平或者垂直管道上，如果安裝在垂直管道上，被測介質是液體時須自下往上流動。
<9>流量計的上游不應設定流量調節閥，而是把流量調節閥放在流量計的下游。
<10>儀表對安裝點的上下游直管段有一定要求，否者會影響介質在管道中的流場，影響儀表的測量精度。
管道的安裝要求
<1>渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。
<2>上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系0.98Db≤Dp≤1.05Db上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db。
<3>儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm。
<4>測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過55攝氏度；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常作業。
<5>儀表在在管道上可以水平、垂直或傾斜安裝。

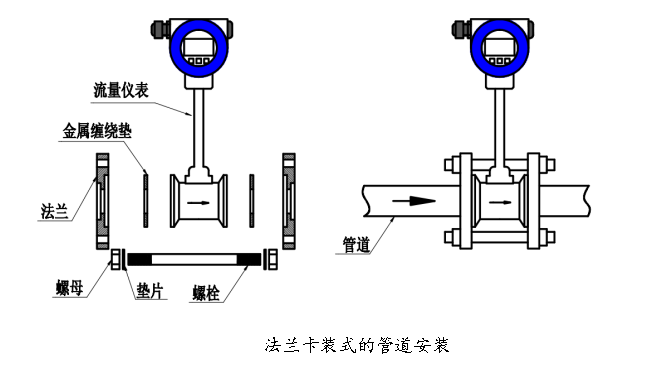

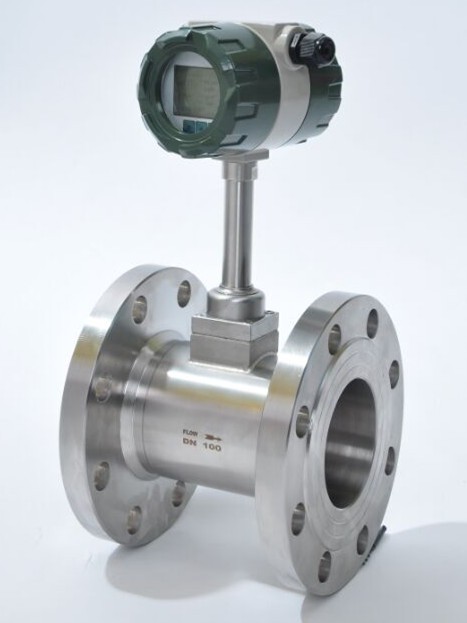

法蘭卡裝式管道安裝要求
<1>對法蘭與管道進行點焊定位。
<2>將流量計取下，把法蘭按要求焊接好，并清理管道內所有凸出部分。
<3>在法蘭的內槽內裝上與管道通徑相同的密封墊圈，將流量計裝入法蘭中，流量計的流向標應與流體方向相同，然后用螺栓緊固好。
插入式儀表安裝要求
<1>在管道上用氣焊開一個略小于φ100mm的圓孔，并把圓孔周圍毛刺清除干凈，以保證測頭旋轉流利。
<2>在管道圓孔處焊上廠家提供的法蘭，要求法蘭軸線與管道軸線垂直。
<3>將球閥及傳感器安裝在焊接好的法蘭上。
<4>調節絲杠，使插入深度符合要求（保證測頭中心軸線和管道中心軸線重合），流體流向必須與方向標上的指示箭頭保持一致。
<5>均勻擰緊壓蓋上的螺絲。(注：壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
<6>檢查各環節是否完成好，慢慢打開閥門觀察是否有泄漏（需特別注意人身安全）若有泄露請重復上一步驟。
安裝使用注意事項：
<1>流量計的流向箭頭方向應與管道內流體流動的方向一致。
<2>安裝流量計的管道要符合規定（上面有講哦），否則會影響流量計的測量精度，嚴重時會損壞流量計。
<3>在安裝流量計時，在電焊法蘭或者管道的程序中，流量計須不在管道上，以免損壞流量計的內部配件。
<4>流量計運行前須仔細檢查流量計的安裝及接線等是否正確無誤。
<5>如是DC24V供電的流量計，務必先提前用萬能表檢測DC24V的供電電源是否含有交流電成分，如含有交流電成分測千萬不要接線，會造成線路板啥訓，無法使用：務必保證供電電源是DC24V。
<6>接通電源后觀察液晶顯示螢屏是否有流量顯示。
<7>緩慢打開閥門，打開時間不小于2分鐘，到一個較小的壓力時停止，觀察傳感器周圍是否有泄漏現象發生，并觀察液晶顯示螢屏是否有流量顯示。
<8>若情況正常，則開大閥門，穩定一段時間后，觀察液晶顯示螢屏顯示的流量是否是正常的。[/size]
