揭秘 Kubernetes attach/detach controller 邏輯漏洞致使 pod 啟動失敗

前言

本文主要通過深入學習k8s attach/detach controller原始碼，了解現網案例發現的attach/detach controller bug發生的原委，并給出解決方案，

看完本文你也將學習到：

• attach/detach controller的主要資料結構有哪些，保存什么資料，資料從哪來，到哪去等等；
• k8s attach/detach volume的詳細流程，如何判斷volume是否需要attach/detach，attach/detach controller和kubelet(volume manager)如何協同作業等等，

現網案例現象

我們首先了解下現網案例的問題和現象；然后去深入理解ad controller維護的資料結構；之后根據資料結構與ad controller的代碼邏輯，再來詳細分析現網案例出現的原因和解決方案，從而深入理解整個ad controller，

問題描述

• 一個statefulsets(sts)參考了多個pvc cbs，我們更新sts時，洗掉舊pod，創建新pod，此時如果洗掉舊pod時cbs detach失敗，且創建的新pod調度到和舊pod相同的節點，就可能會讓這些pod一直處于ContainerCreating ，

現象

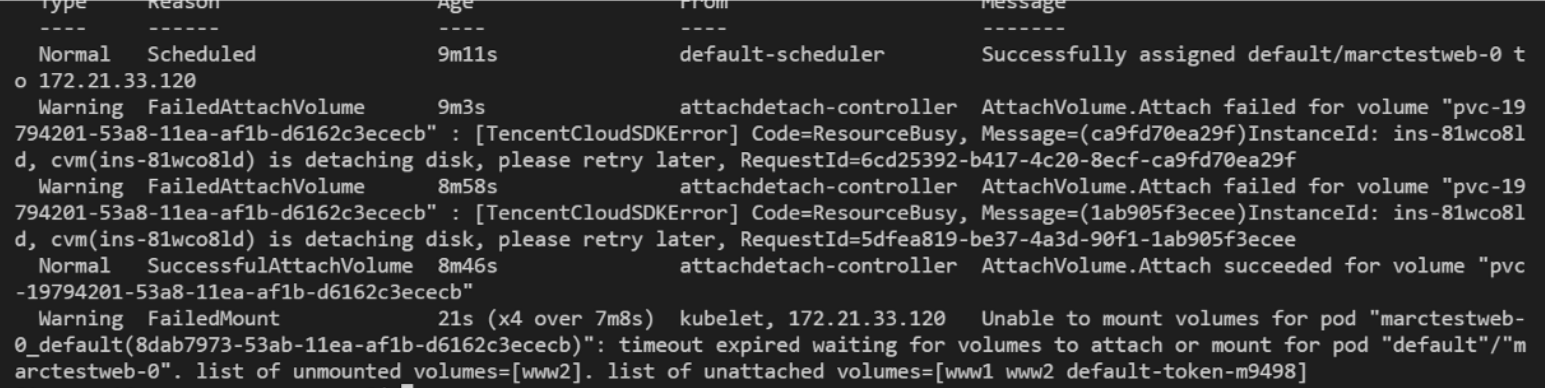

• kubectl describe pod

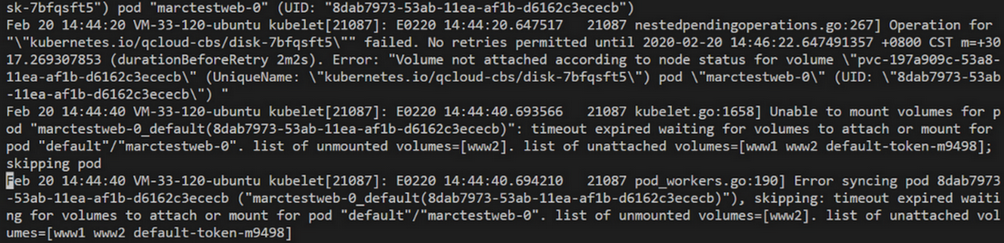

• kubelet log

• kubectl get node xxx -oyaml 的volumesAttached和volumesInUse

volumesAttached:
  - devicePath: /dev/disk/by-id/virtio-disk-6w87j3wv
    name: kubernetes.io/qcloud-cbs/disk-6w87j3wv
volumesInUse:
  - kubernetes.io/qcloud-cbs/disk-6w87j3wv
  - kubernetes.io/qcloud-cbs/disk-7bfqsft5

k8s存盤簡述

k8s中attach/detach controller負責存盤插件的attach/detach，本文結合現網出現的一個案例來分析ad controller的原始碼邏輯，該案例是因k8s的ad controller bug導致的pod創建失敗，

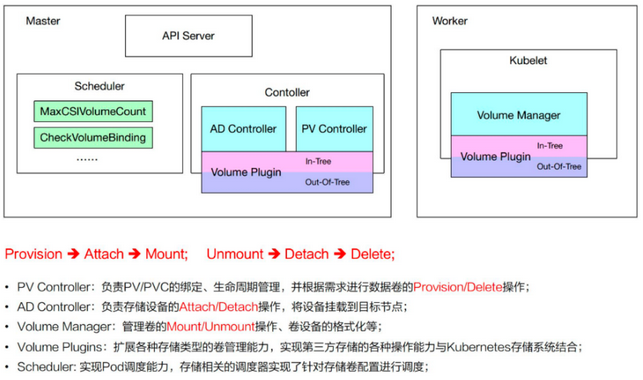

k8s中涉及存盤的組件主要有：attach/detach controller、pv controller、volume manager、volume plugins、scheduler，每個組件分工明確：

• attach/detach controller：負責對volume進行attach/detach
• pv controller：負責處理pv/pvc物件，包括pv的provision/delete（cbs intree的provisioner設計成了external provisioner，獨立的cbs-provisioner來負責cbs pv的provision/delete）
• volume manager：主要負責對volume進行mount/unmount
• volume plugins：包含k8s原生的和各廠商的的存盤插件
  • 原生的包括：emptydir、hostpath、flexvolume、csi等
  • 各廠商的包括：aws-ebs、azure、我們的cbs等
• scheduler：涉及到volume的調度，比如對ebs、csi等的單node最大可attach磁盤數量的predicate策略

控制器模式是k8s非常重要的概念，一般一個controller會去管理一個或多個API物件，以讓物件從實際狀態/當前狀態趨近于期望狀態，

所以attach/detach controller的作用其實就是去attach期望被attach的volume，detach期望被detach的volume，

后續attach/detach controller簡稱ad controller，

ad controller資料結構

對于ad controller來說，理解了其內部的資料結構，再去理解邏輯就事半功倍，ad controller在記憶體中維護2個資料結構：

1. actualStateOfWorld —— 表征實際狀態（后面簡稱asw）
2. desiredStateOfWorld —— 表征期望狀態（后面簡稱dsw）

很明顯，對于宣告式API來說，是需要隨時比對實際狀態和期望狀態的，所以ad controller中就用了2個資料結構來分別表征實際狀態和期望狀態，

actualStateOfWorld

actualStateOfWorld 包含2個map：

• attachedVolumes： 包含了那些ad controller認為被成功attach到nodes上的volumes
• nodesToUpdateStatusFor： 包含要更新node.Status.VolumesAttached 的nodes

attachedVolumes

如何填充資料？

1、在啟動ad controller時，會populate asw，此時會list集群內所有node物件，然后用這些node物件的node.Status.VolumesAttached 去填充attachedVolumes，

2、之后只要有需要attach的volume被成功attach了，就會呼叫MarkVolumeAsAttached（GenerateAttachVolumeFunc 中）來填充到attachedVolumes中，

如何洗掉資料？

1、只有在volume被detach成功后，才會把相關的volume從attachedVolumes中刪掉，（GenerateDetachVolumeFunc 中呼叫MarkVolumeDetached)

nodesToUpdateStatusFor

如何填充資料？

1、detach volume失敗后，將volume add back到nodesToUpdateStatusFor

? - GenerateDetachVolumeFunc 中呼叫AddVolumeToReportAsAttached

如何洗掉資料？

1、在detach volume之前會先呼叫RemoveVolumeFromReportAsAttached 從nodesToUpdateStatusFor中先洗掉該volume相關資訊

desiredStateOfWorld

desiredStateOfWorld 中維護了一個map：

nodesManaged：包含被ad controller管理的nodes，以及期望attach到這些node上的volumes，

nodesManaged

如何填充資料？

1、在啟動ad controller時，會populate asw，list集群內所有node物件，然后把由ad controller管理的node填充到nodesManaged

2、ad controller的nodeInformer watch到node有更新也會把node填充到nodesManaged

3、另外在populate dsw和podInformer watch到pod有變化（add, update）時，往nodesManaged 中填充volume和pod的資訊

4、desiredStateOfWorldPopulator 中也會周期性地去找出需要被add的pod，此時也會把相應的volume和pod填充到nodesManaged

如何洗掉資料？

1、當洗掉node時，ad controller中的nodeInformer watch到變化會從dsw的nodesManaged 中洗掉相應的node

2、當ad controller中的podInformer watch到pod的洗掉時，會從nodesManaged 中洗掉相應的volume和pod

3、desiredStateOfWorldPopulator 中也會周期性地去找出需要被洗掉的pod，此時也會從nodesManaged 中洗掉相應的volume和pod

ad controller流程簡述

ad controller的邏輯比較簡單：

1、首先，list集群內所有的node和pod，來populate actualStateOfWorld (attachedVolumes )和desiredStateOfWorld (nodesManaged)

2、然后，單獨開個goroutine運行reconciler，通過觸發attach, detach操作周期性地去reconcile asw（實際狀態）和dws（期望狀態）

• 觸發attach，detach操作也就是，detach該被detach的volume，attach該被attach的volume

3、之后，又單獨開個goroutine運行DesiredStateOfWorldPopulator ，定期去驗證dsw中的pods是否依然存在，如果不存在就從dsw中洗掉

現網案例

接下來結合上面所說的現網案例，來詳細看看reconciler的邏輯，

案例初步分析

• 從pod的事件可以看出來：ad controller認為cbs attach成功了，然后kubelet沒有mount成功，
• 但是從kubelet日志卻發現Volume not attached according to node status ，也就是說kubelet認為cbs沒有按照node的狀態去掛載，這個從node info也可以得到證實：volumesAttached 中的確沒有這個cbs盤（disk-7bfqsft5），
• node info中還有個現象：volumesInUse 中還有這個cbs，說明沒有unmount成功

很明顯，cbs要能被pod成功使用，需要ad controller和volume manager的協同作業，所以這個問題的定位首先要明確：

1. volume manager為什么認為volume沒有按照node狀態掛載，ad controller卻認為volume attch成功了？
2. volumesAttached和volumesInUse 在ad controller和kubelet之間充當什么角色？

這里只對分析volume manager做簡要分析，

• 根據Volume not attached according to node status 在代碼中找到對應的位置，發現在GenerateVerifyControllerAttachedVolumeFunc 中，仔細看代碼邏輯，會發現
  • volume manager的reconciler會先確認該被unmount的volume被unmount掉
  • 然后確認該被mount的volume被mount
    • 此時會先從volume manager的dsw快取中獲取要被mount的volumes（volumesToMount的podsToMount ）
    • 然后遍歷，驗證每個volumeToMount是否已經attach了
      • 這個volumeToMount是由podManager中的podInformer加入到相應記憶體中，然后desiredStateOfWorldPopulator周期性同步到dsw中的
    • 驗證邏輯中，在GenerateVerifyControllerAttachedVolumeFunc中會去遍歷本節點的node.Status.VolumesAttached，如果沒有找到就報錯（Volume not attached according to node status）
• 所以可以看出來，volume manager就是根據volume是否存在于node.Status.VolumesAttached 中來判斷volume有無被attach成功，
• 那誰去填充node.Status.VolumesAttached ？ad controller的資料結構nodesToUpdateStatusFor 就是用來存盤要更新到node.Status.VolumesAttached 上的資料的，
• 所以，如果ad controller那邊沒有更新node.Status.VolumesAttached，而又新建了pod，desiredStateOfWorldPopulator 從podManager中的記憶體把新建pod參考的volume同步到了volumesToMount中，在驗證volume是否attach時，就會報錯（Volume not attached according to node status）
  • 當然，之后由于kublet的syncLoop里面會呼叫WaitForAttachAndMount 去等待volumeattach和mount成功，由于前面一直無法成功，等待超時，才會有會面timeout expired 的報錯

所以接下來主要需要看為什么ad controller那邊沒有更新node.Status.VolumesAttached，

ad controller的reconciler詳解

接下來詳細分析下ad controller的邏輯，看看為什么會沒有更新node.Status.VolumesAttached，但從事件看ad controller卻又認為volume已經掛載成功，

從流程簡述中表述可見，ad controller主要邏輯是在reconciler中，

• reconciler定時去運行reconciliationLoopFunc，周期為100ms，

• reconciliationLoopFunc的主要邏輯在reconcile()中：

  1. 首先，確保該被detach的volume被detach掉

     • 遍歷asw中的attachedVolumes，對于每個volume，判斷其是否存在于dsw中
       • 根據nodeName去dsw.nodesManaged中判斷node是否存在
       • 存在的話，再根據volumeName判斷volume是否存在
     • 如果volume存在于asw，且不存在于dsw，則意味著需要進行detach
     • 之后，根據node.Status.VolumesInUse來判斷volume是否已經unmount完成，unmount完成或者等待6min timeout時間到后，會繼續detach邏輯
     • 在執行detach volume之前，會先呼叫RemoveVolumeFromReportAsAttached從asw的nodesToUpdateStatusFor中去洗掉要detach的volume
     • 然后patch node，也就等于從node.status.VolumesAttached洗掉這個volume
     • 之后進行detach，detach失敗主要分2種
       • 如果真正執行了volumePlugin的具體實作DetachVolume失敗，會把volume add back到nodesToUpdateStatusFor（之后在attach邏輯結束后，會再次patch node）
       • 如果是operator_excutor判斷還沒到backoff周期，就會回傳backoffError，直接跳過DetachVolume
     • backoff周期起始為500ms，之后指數遞增至2min2s，已經detach失敗了的volume，在每個周期期間進入detach邏輯都會直接回傳backoffError

  2. 之后，確保該被attach的volume被attach成功

     • 遍歷dsw的nodesManaged，判斷volume是否已經被attach到該node，如果已經被attach到該node，則跳過attach操作

     • 去asw.attachedVolumes中判斷是否存在，若不存在就認為沒有attach到node

       • 若存在，再判斷node，node也匹配就回傳attachedConfirmed

     • 而attachedConfirmed是由asw中AddVolumeNode去設定的，MarkVolumeAsAttached設定為true，（true即代表該volume已經被attach到該node了）

       • 之后判斷是否禁止多掛載，再由operator_excutor去執行attach

  3. 最后，UpdateNodeStatuses去更新node status

案例詳細分析

• 前提
  • volume detach失敗
  • sts+cbs(pvc)，pod recreate前后調度到相同的node
• 涉及k8s組件
  • ad controller
  • kubelet(volume namager)
• ad controller和kubelet(volume namager)通過欄位node.status.VolumesAttached互動，
  • ad controller為node.status.VolumesAttached新增或洗掉volume，新增表明已掛載，洗掉表明已洗掉
  • kubelet(volume manager)需要驗證新建pod中的(pvc的)volume是否掛載成功，存在于node.status.VolumesAttached中，則表明驗證volume已掛載成功；不存在，則表明還未掛載成功，
• 以下是整個程序：

1. 首先，洗掉pod時，由于某種原因cbs detach失敗，失敗后就會backoff重試，
   1. 由于detach失敗，該volume也不會從asw的attachedVolumes中洗掉
2. 由于detach時，
   1. 先從node.status.VolumesAttached中洗掉volume，之后才去執行detach
   2. detach時回傳backoffError不會把該volumeadd back node.status.VolumesAttached
3. 之后，我們在backoff周期中（假如就為第一個周期的500ms中間）再次創建sts，pod被調度到之前的node
4. 而pod一旦被創建，就會被添加到dsw的nodesManaged(nodeName和volumeName都沒變)
5. reconcile()中的第2步，會去判斷volume是否被attach，此時發現該volume同時存在于asw和dws中，并且由于detach失敗，也會在檢測時發現還是attach，從而設定attachedConfirmed為true
6. ad controller就認為該volume被attach成功了
7. reconcile()中第1步的detach邏輯進行判斷時，發現要detach的volume已經存在于dsw.nodesManaged了（由于nodeName和volumeName都沒變），這樣volume同時存在于asw和dsw中了，實際狀態和期望狀態一致，被認為就不需要進行detach了，
8. 這樣，該volume之后就再也不會被add back到node.status.VolumesAttached，所以就出現了現象中的node info中沒有該volume，而ad controller又認為該volume被attach成功了
9. 由于kubelet(volume manager)與controller manager是異步的，而它們之間互動是依據node.status.VolumesAttached ，所以volume manager在驗證volume是否attach成功，發現node.status.VolumesAttached中沒有這個voume，也就認為沒有attach成功，所以就有了現象中的報錯Volume not attached according to node status
10. 之后kubelet的syncPod在等待pod所有的volume attach和mount成功時，就超時了(現象中的另一個報錯timeout expired wating...)，
11. 所以pod一直處于ContainerCreating

小結

• 所以，該案例出現的原因是：
  • sts+cbs，pod recreate時間被調度到相同的node
  • 由于detach失敗，backoff期間創建sts/pod，致使ad controller中的dsw和asw資料一致（此時該volume由于沒有被detach成功而確實處于attach狀態），從而導致ad controller認為不再需要去detach該volume，
  • 又由于detach時，是先從node.status.VolumesAttached中洗掉該volume，再去執行真正的DetachVolume，backoff期間直接回傳backoffError，跳過DetachVolume，不會add back
  • 之后，ad controller因volume已經處于attach狀態，認為不再需要被attach，就不會再向node.status.VolumesAttached中添加該volume
  • 最后，kubelet與ad controller互動就通過node.status.VolumesAttached，所以kubelet認為沒有attach成功，新創建的pod就一直處于ContianerCreating了
• 據此，我們可以發現關鍵點在于node.status.VolumesAttached和以下兩個邏輯：
  1. detach時backoffError，不會add back
  2. detach是先洗掉，失敗再add back
• 所以只要想辦法能在任何情況下add back就不會有問題了，根據以上兩個邏輯就對應有以下2種解決方案，推薦使用方案2：
  1. backoffError時，也add back
  • pr #72914
    • 但這種方式有個缺點：patch node的請求數增加了10+次/(s * volume)
  2. 一進入detach邏輯就判斷是否backoffError（處于backoff周期中），是就跳過之后所有detach邏輯，不洗掉就不需要add back了，
  • pr #88572
    • 這個方案能避免方案1的問題，且會進一步減少請求apiserver的次數，且改動也不多

總結

• AD Controller負責存盤的Attach、Detach，通過比較asw和dsw來判斷是否需要attach/detach，最終attach和detach結果會體現在node.status.VolumesAttached，
• 以上現網案例出現的現象，是k8s ad controller的bug導致，目前社區并未修復，
  • 現象出現的原因主要是：
    • 先洗掉舊pod程序中detach失敗，而在detach失敗的backoff周期中創建新pod，此時由于ad controller邏輯bug，導致volume被從node.status.VolumesAttached中洗掉，從而導致創建新pod時，kubelet檢查時認為該volume沒有attach成功，致使pod就一直處于ContianerCreating，
  • 而現象的解決方案，推薦使用pr #88572，目前TKE已經有該方案的穩定運行版本，在灰度中，
