8.2.1 網表
網表也稱網路表，顧名思義，就是網路連接和聯系的表示，其內容主要是電路圖中各個元件型別、封裝資訊、連接流水序號等資料資訊。在使用Altium Designer進行PCB設計時，可以通過匯入網路連接關系進行PCB的匯入。當今幾大主流PCB設計軟體都支持Altium Designer格式網表匯出，這也極大地提高了Altium Designer對其他類設計軟體的兼容性，如圖8-10所示。

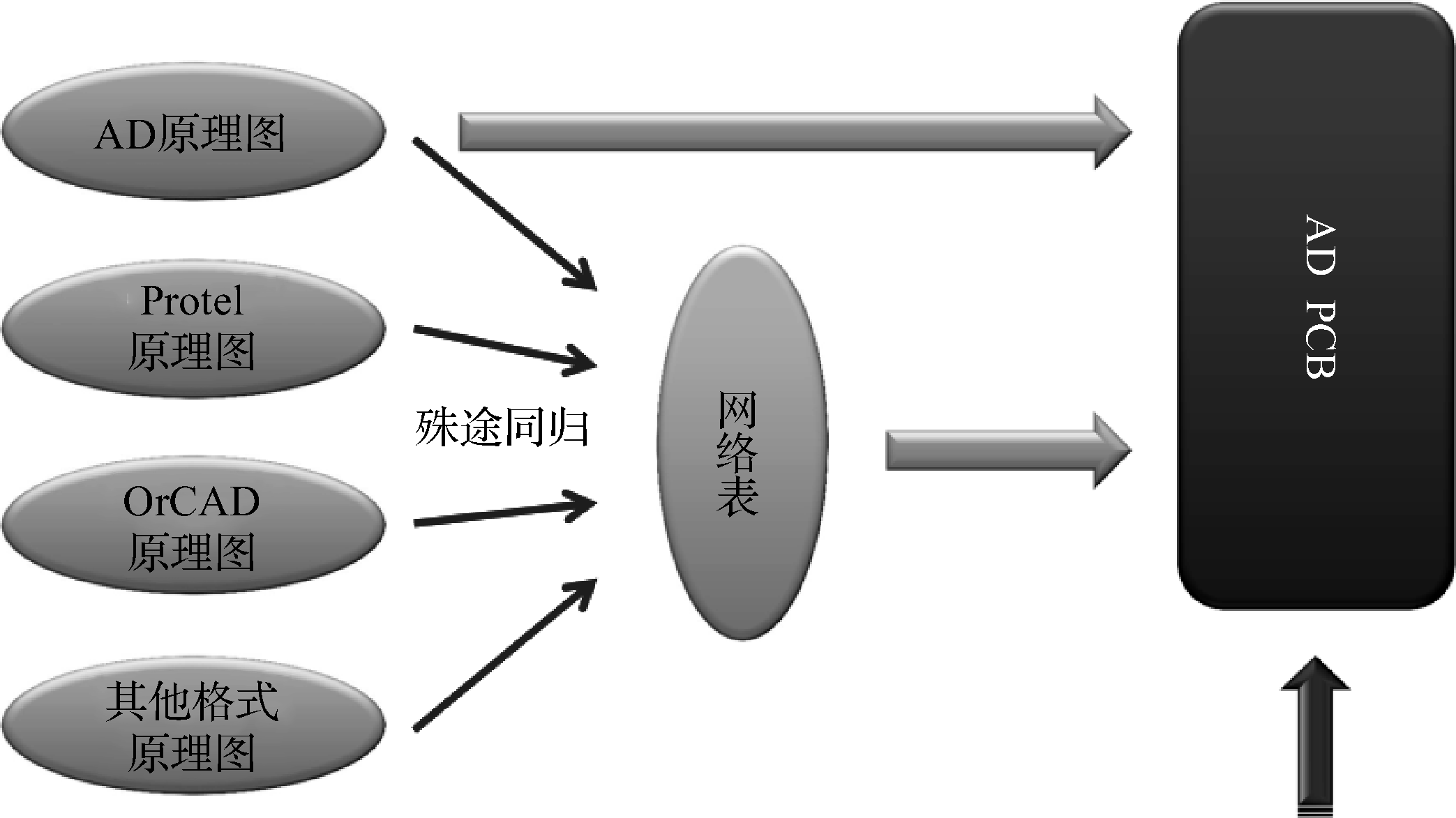

圖8-10 PCB的網表匯入方法—殊途同歸
8.2.2 Protel網表的生成
（1）用Protel打開原理圖，在原理圖界面執行選單命令“Design-Create Netlist...”，如圖8-11所示，選擇輸出“Protel”的網表格式，并選擇應用范圍“Active project”，單擊“OK”按鈕，即可進行網表輸出。

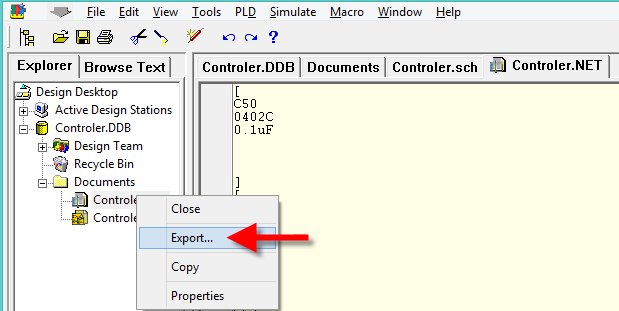

（2）在輸出的網表上單擊滑鼠右鍵，選擇“Export...”命令，可以對產生的網表設定路徑查找，如圖8-12所示。
圖8-11 Protel網表輸出
圖8-12 網表的匯出
8.2.3 Altium網表的生成
（1）在整個工程下，執行選單命令“設計-工程的網路表-Protel”，如圖8-13所示，這個時候會在Generated檔案目錄下生成一個包含整個工程的網表。
（2）單擊滑鼠右鍵，選擇“瀏覽”命令，尋到所在路徑，可以單獨呼叫該網表，如圖8-14所示。

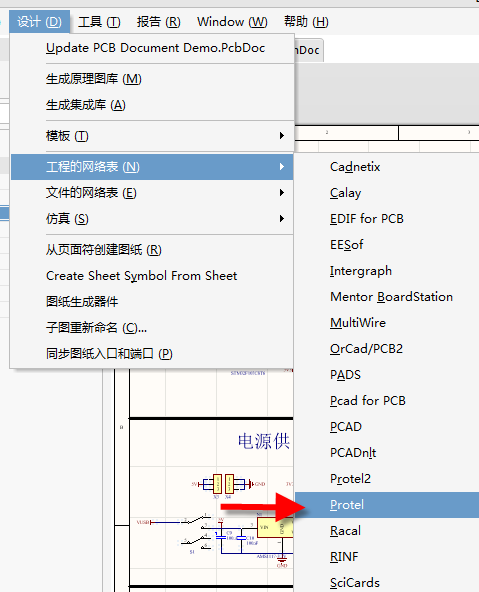

圖8-13 網表的生成

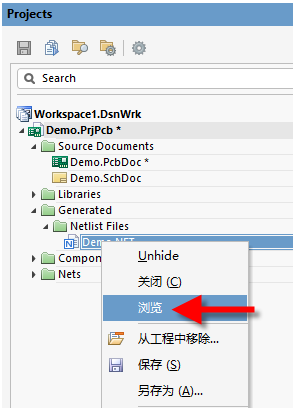

圖8-14 網表的查找
（以上內容轉載于凡億教育）
