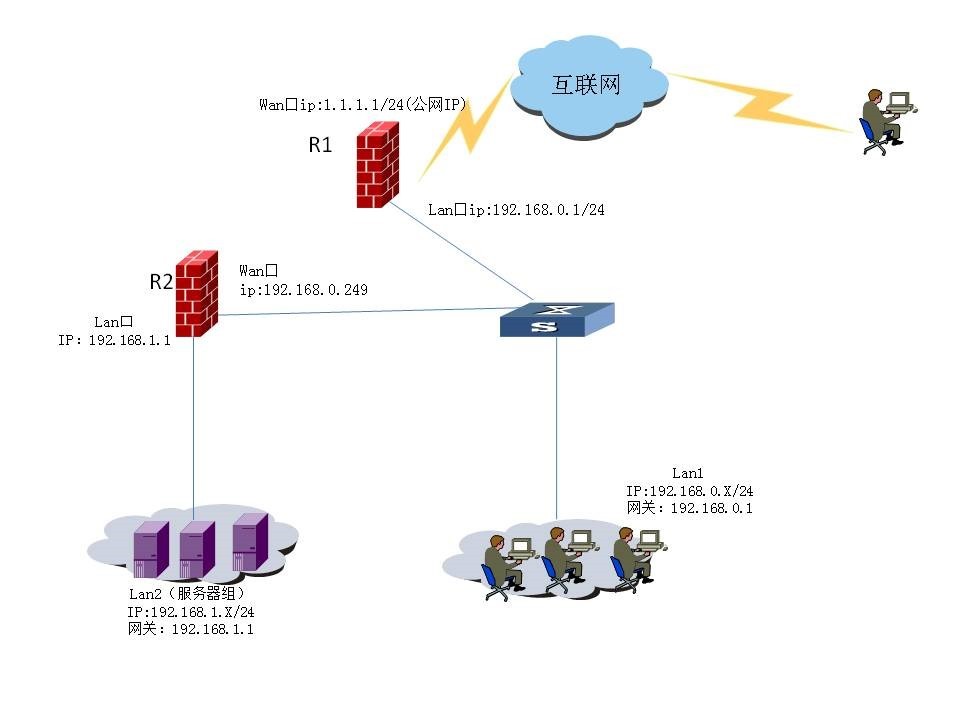

網路拓撲如下：
已做設定：
1、 防火墻R1上已做NAT,lan1所有用戶均能正常上網。
2、 交換機為普通2層交換機，沒有劃分VLAN,LAN1為用戶PC上網，LAN2為服務器，約5臺。
3、 防火墻R2上已做NAT,lan2所有服務器能正常上網。LAN2下的服務器能PING通LAN1中的pc。
4、 防火墻R1上已做好埠映射，例如:
nat server 8 protocol tcp global interface GigabitEthernet0/0/1 7777 inside
192.168.1.99 3389（假設LAN2中有臺服務器IP為192.168.1.99）
nat server 9 protocol tcp global interface GigabitEthernet0/0/1 25 inside
192.168.1.100 25
等等
5、 防火墻R1上除默認路由ip route-static 0.0.0.0 0.0.0.0 1.1.1.2（默認路由）外
新增了一條靜態路由:ip route-static 192.168.1.0 255.255.255.0 192.168.0.249：
問題如下：1、LAN2中的服務器能PING通LAN1中的PC，但LAN1中的PC不能PING通LAN2中的服務器。是否是我靜態路由設定有問題？
2、如何讓外網用戶正常訪問LAN2中的服務？
3、R1為華為USG2205.R2為華為USG5310.
請各位老師、大神不吝賜教，謝謝！
uj5u.com熱心網友回復：
單單看你的圖理解，第1個問題：你lan1用戶要訪問服務器端，你必須在R2上做路由指向，你在R1上做有啥用？又不經過R1處理的？應該做一條ip route-static 192.168.0.0 255.255.255.0 192.168.1.0這樣一條路由，
至於第2個我的理解是，外網用戶需要使用VPN撥號進來，看你給外網用戶使用哪個網段，再在R2上做路由指向允許訪問服務器應該就可以了
我也是初學，不是很懂，這個是自己大概的看法，希望有用，如有不對見諒，謝謝
uj5u.com熱心網友回復：
謝謝回答，1我去試試看，
2是這樣的，以前這是兩個外網段，現在需要合并，省掉一條光纖，沒改之前用戶訪問服務直接用http://ip:埠，就能直接訪問服務了，不用VPN撥號，改動后如圖所示后，您的意思是說現在需要在R2上做埠映射，不用在R1上做，是么？但有個問題，不在R1上做映射，外網用戶好像用http://外網IP:埠來訪問吧，
總之，謝謝您的解答！
uj5u.com熱心網友回復：
可以采用埠映射uj5u.com熱心網友回復：
1.主網段是0段，1段由于用了nat是二級路由，相當于全部轉換成0.249這個地址發給0.12.如果要實作0段和1段互通，需要將R2不用nat，用默認路由扔給0.1，R1寫回執路由。
3.如果R2用nat，需要外部訪問LAN2，需要做兩次埠映射，第一次R2將服務器映射到0.249這個地址，第二次R1將0.249映射到公網地址
如果網路改成剛剛我寫的第二條，可以R1將服務器直接映射到公網
uj5u.com熱心網友回復：
在邊界路由器上做埠映射uj5u.com熱心網友回復：
埠映射 或者是邊界路由上面做個VPNuj5u.com熱心網友回復：
反向代理Nginx轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/68727.html
