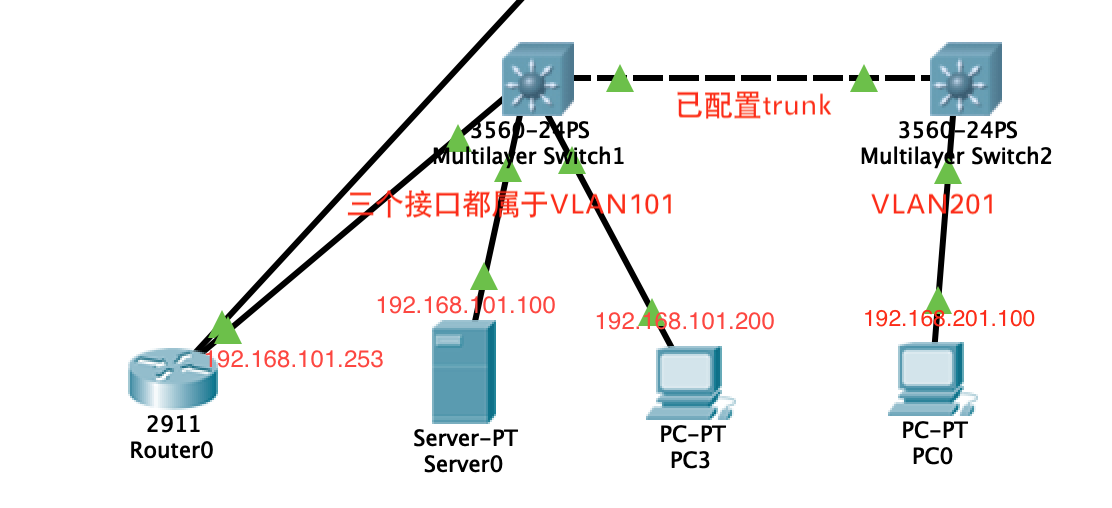

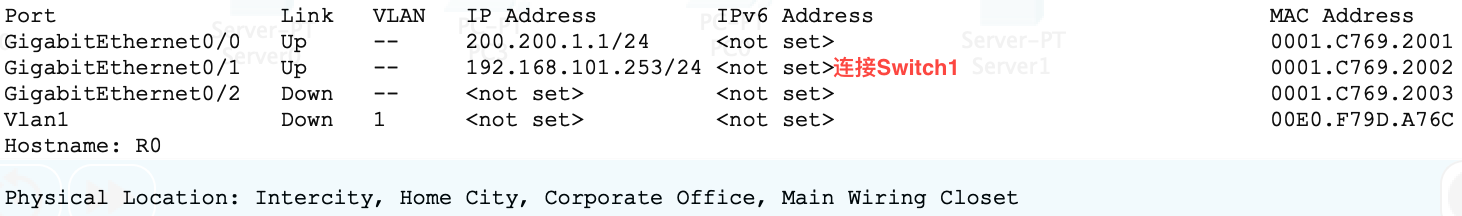

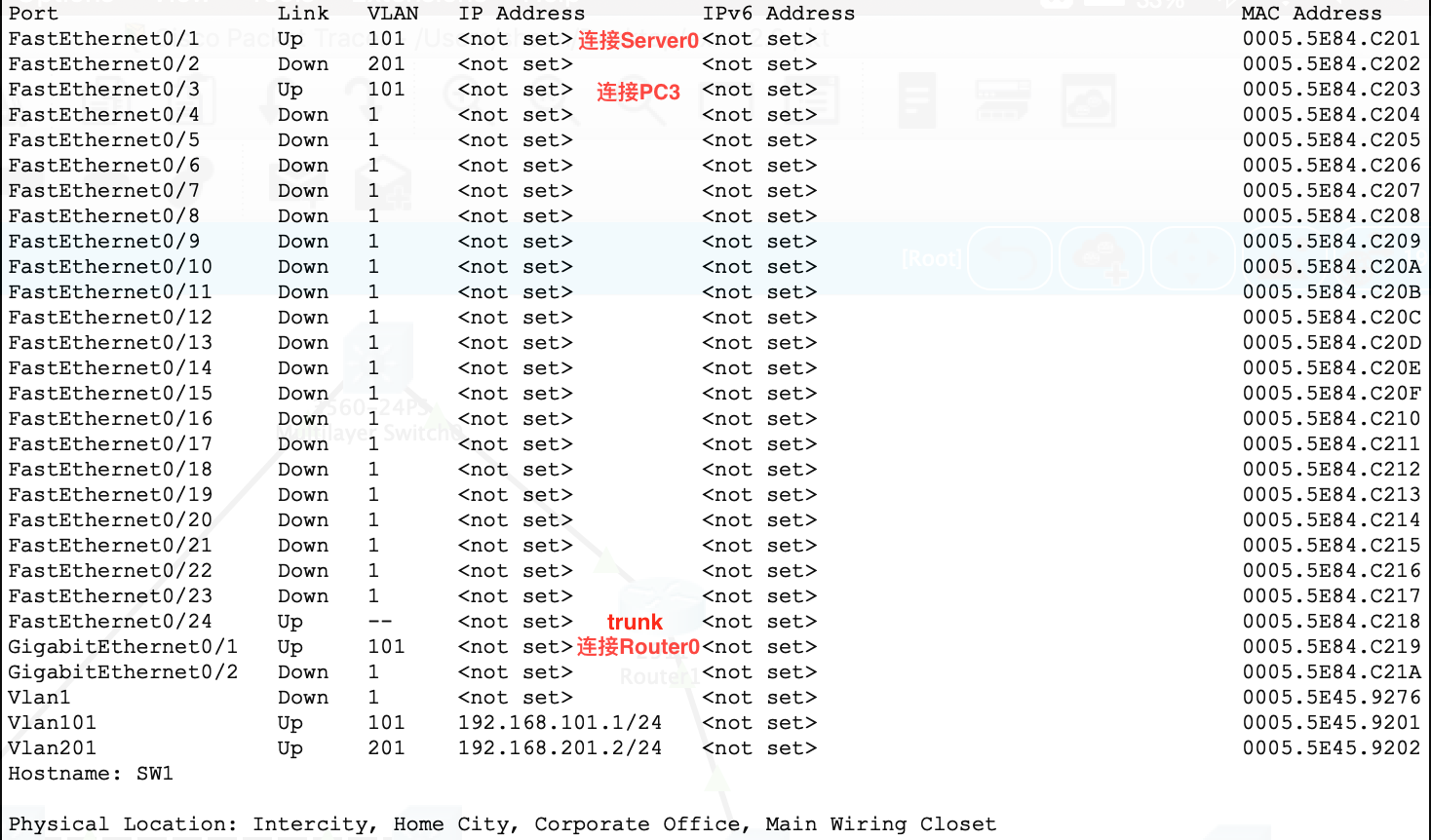

這是這一部分的拓撲圖和對應的IP：

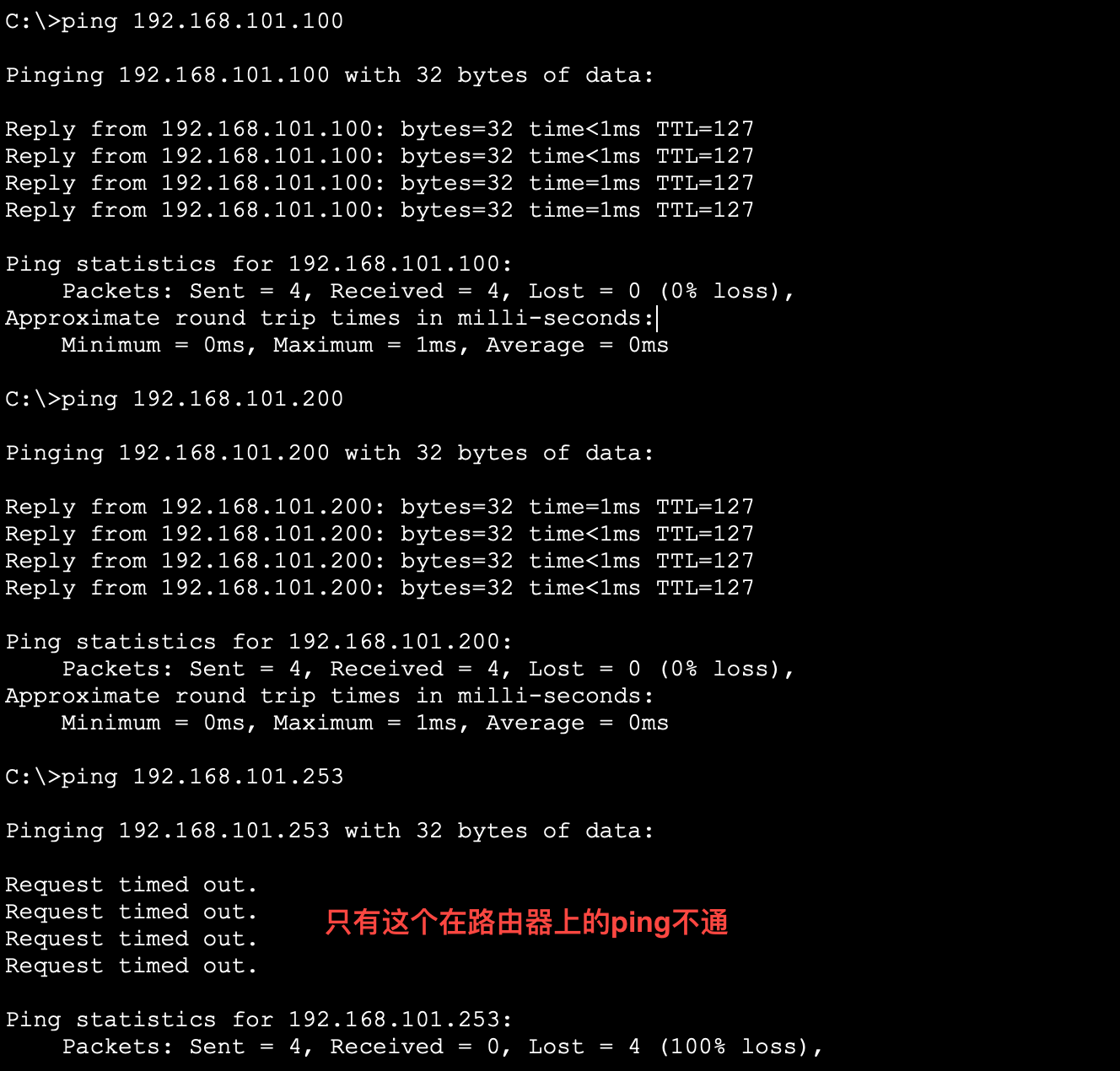

然后從PC0去ping Server0、PC3、Router0的結果如下：
只有Router0連接交換機的這一端ping不通
請教各位大佬這是為什么呀
uj5u.com熱心網友回復：
連路由的那個介面改為trunkuj5u.com熱心網友回復：
路由設定禁ping沒有？uj5u.com熱心網友回復：
連路由器的口改為access口uj5u.com熱心網友回復：
路由器不接收帶幀的tag或者做單臂路由子介面封裝vlan。duj5u.com熱心網友回復：
你給路由器配置子介面了？uj5u.com熱心網友回復：
路由器配置發上來看下uj5u.com熱心網友回復：
看路由器配置，路由下口應該是acacuj5u.com熱心網友回復：
本人超級小白，先把路由器和交換機的配置發上來給大家看看下面是交換機Switch1的
SW1#sh run
Building configuration...
Current configuration : 1612 bytes
!
version 12.2(37)SE1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname SW1
!
ip routing
!
!
spanning-tree mode pvst
!
!
interface FastEthernet0/1
switchport access vlan 101
!
interface FastEthernet0/2
switchport access vlan 201
!
interface FastEthernet0/3
switchport access vlan 101
!
interface FastEthernet0/4
!
interface FastEthernet0/5
!
interface FastEthernet0/6
!
interface FastEthernet0/7
!
interface FastEthernet0/8
!
interface FastEthernet0/9
!
interface FastEthernet0/10
!
interface FastEthernet0/11
!
interface FastEthernet0/12
!
interface FastEthernet0/13
!
interface FastEthernet0/14
!
interface FastEthernet0/15
!
interface FastEthernet0/16
!
interface FastEthernet0/17
!
interface FastEthernet0/18
!
interface FastEthernet0/19
!
interface FastEthernet0/20
!
interface FastEthernet0/21
!
interface FastEthernet0/22
!
interface FastEthernet0/23
!
interface FastEthernet0/24
switchport trunk encapsulation dot1q
switchport mode trunk
!
interface GigabitEthernet0/1
switchport access vlan 101
!
interface GigabitEthernet0/2
!
interface Vlan1
no ip address
shutdown
!
interface Vlan101
mac-address 0005.5e45.9201
ip address 192.168.101.1 255.255.255.0
!
interface Vlan201
mac-address 0005.5e45.9202
ip address 192.168.201.2 255.255.255.0
!
router ospf 1
log-adjacency-changes
network 192.168.101.0 0.0.0.255 area 0
network 192.168.201.0 0.0.0.255 area 0
!
ip classless
!
ip flow-export version 9
!
!
line con 0
!
line aux 0
!
line vty 0 4
login
!
end
uj5u.com熱心網友回復：
然后這是路由器Router0的R0#sh run
Building configuration...
Current configuration : 717 bytes
!
version 15.1
no service timestamps log datetime msec
no service timestamps debug datetime msec
no service password-encryption
!
hostname R0
!
ip cef
no ipv6 cef
!
license udi pid CISCO2911/K9 sn FTX1524ERZU-
!
spanning-tree mode pvst
!
interface GigabitEthernet0/0
ip address 200.200.1.1 255.255.255.0
duplex auto
speed auto
!
interface GigabitEthernet0/1
ip address 192.168.101.253 255.255.255.0
duplex auto
speed auto
!
interface GigabitEthernet0/2
no ip address
duplex auto
speed auto
shutdown
!
interface Vlan1
no ip address
shutdown
!
ip classless
!
ip flow-export version 9
!
!
line con 0
!
line aux 0
!
line vty 0 4
login
!
!
!
end
uj5u.com熱心網友回復：
兩種方法，1在路由下聯口做子介面 分別歸屬于vlan101和201
洗掉SW1上的VLAN101 201的介面IP
把介面IP分別配給路由的子介面
2在SW1增加vlan1000 并配置一個acc口給vlan1000 該acc口與路由做acc連接 給vlan介面1000配置IP地址為172.16.0.2
在SW1增加靜態路由 0.0.0.0 0.0.0.0 172.16.0.1
路由下聯口配置IP 172.16.0.1/24 并添加回指路由 192.168.101.0 255.255.255.0 172.16.0.2和192.168.201.0 255.255.255.0 172.16.0.2
方法1為單臂路由
方法2為三層
uj5u.com熱心網友回復：
1.連路由用access口， SW1增加靜態路由 0.0.0.0 0.0.0.0 172.16.0.1uj5u.com熱心網友回復：
1.連路由用access口，
2.SW1增加靜態路由 0.0.0.0 0.0.0.0 192.168.101.253
uj5u.com熱心網友回復：
路由器上沒有路由，添加去往201段的路由即可uj5u.com熱心網友回復：
Router0中加入一句
ip route-static 192.168.201.0 255.255.255.0 192.168.101.1
第二種就是在Router0中添加ospf
router ospf 1
log-adjacency-changes
network 192.168.101.0 0.0.0.255 area 0
uj5u.com熱心網友回復：
ospf在這里沒什么用
uj5u.com熱心網友回復：
ospf加上后Router0就可以學習到192.168.201.0/24的路由了
uj5u.com熱心網友回復：
sw1和route接的口是個Access，ospf的包過不來
uj5u.com熱心網友回復：
ospf是封裝在ip包內的，怎么會過不來
