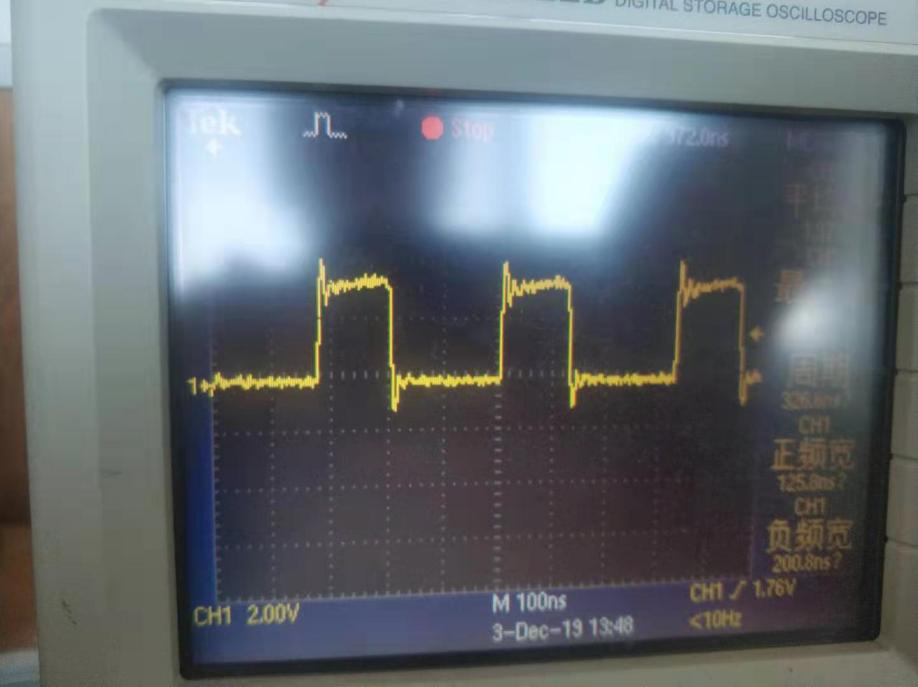

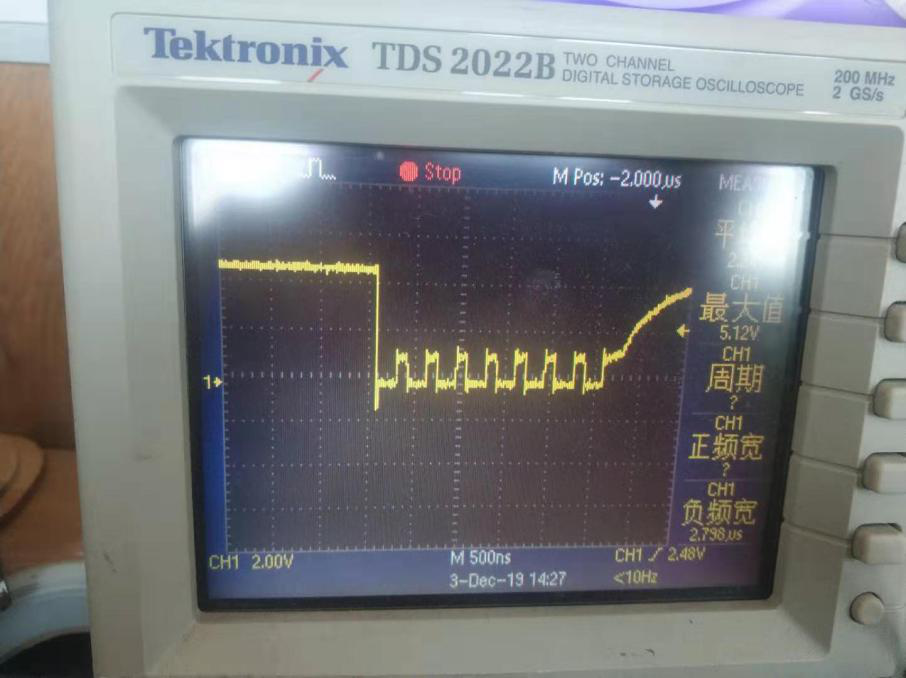

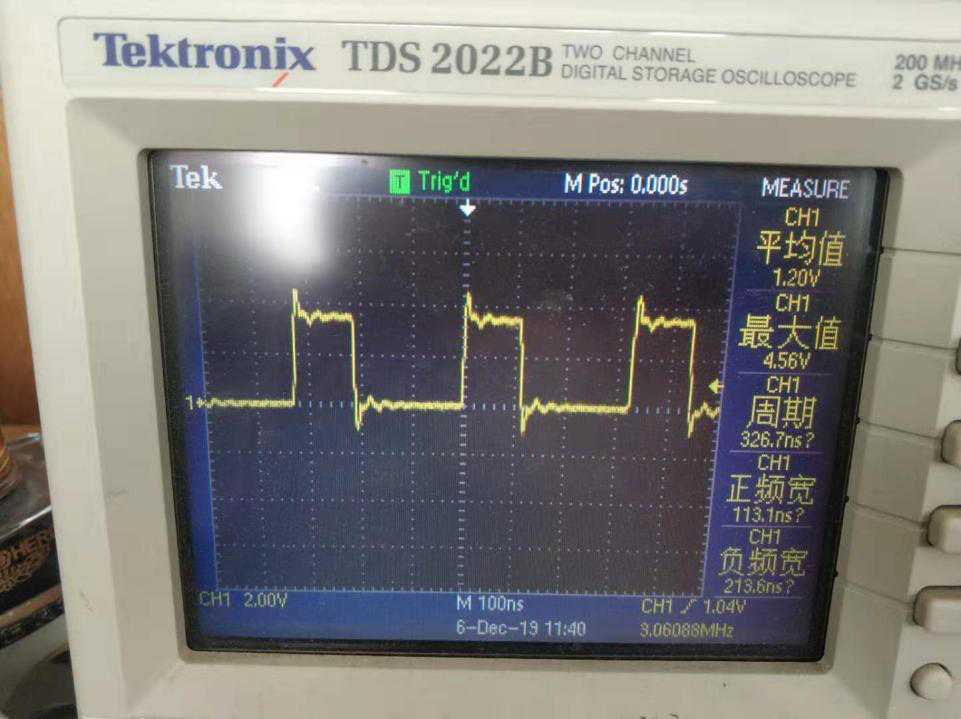

現在CPU核心板上焊接有SN74LVTH16245ADGGR芯片作為總線收發器，在板上單獨測驗芯片的時候，輸入輸出波形一致，但是將STM32F207ZG的FSMC測驗程式燒錄進芯片進行資料讀寫測驗時候，74芯片的輸出端信號波形就出現了例外，下圖1為輸入帶74芯片的波形，下圖2為寫輸出波形，下圖3為讀輸出波形，跪求大佬解釋一下，感激不盡！！！
uj5u.com熱心網友回復：
書上畫的那是理想的波形，示波器看到的是包含干擾的波形，要適應這種差別。
uj5u.com熱心網友回復：
參考 1 樓 xuyaqi029 的回復: 書上畫的那是理想的波形，示波器看到的是包含干擾的波形，要適應這種差別。

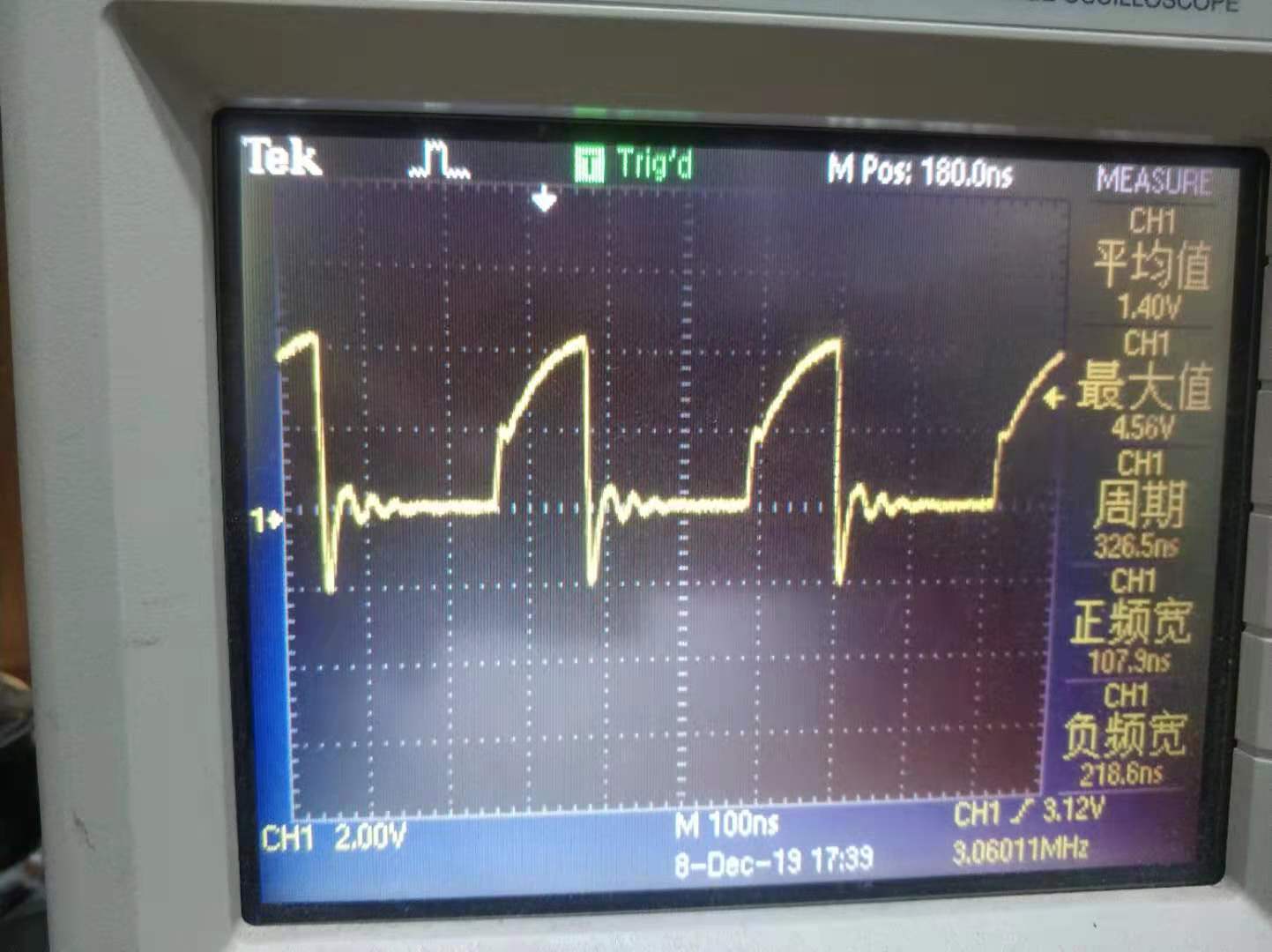

那我這個波形低電平之后就升不上去了，怎么解釋呀？或者說這個波形怎么解釋呀？
uj5u.com熱心網友回復：
說明脈沖輸出有容性負載，高電平還沒把電壓充夠低電平就來了。
參考 uj5u.com熱心網友回復：
參考 2 樓 weixin_43571548 的回復: Quote: 參考 1 樓 xuyaqi029 的回復:
說明脈沖輸出有容性負載，高電平還沒把電壓充夠低電平就來了。
uj5u.com熱心網友回復：
參考 4 樓 xuyaqi029 的回復: Quote: 參考 2 樓 weixin_43571548 的回復: Quote: 參考 1 樓 xuyaqi029 的回復:
但是我輸出端確實也沒有負載呀，能加個聯系方式嗎？我私聊你了
uj5u.com熱心網友回復：

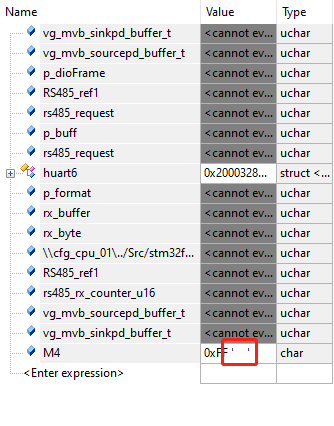

還有就是我定義的全域變數M4打算用watch視窗觀察其獨到的資料，使用的函式是M4 = *((__IO uint8_t*)0x64000007)，但是為什么顯示的值為0xFF' ',還得帶個單引號呢？就是下圖帶紅框的地方，是什么原因造成這種情況的，跪求大佬解釋一下呀！
uj5u.com熱心網友回復：
參考 5 樓 weixin_43571548 的回復: Quote: 參考 4 樓 xuyaqi029 的回復: Quote: 參考 2 樓 weixin_43571548 的回復: Quote: 參考 1 樓 xuyaqi029 的回復:
示波器的檢測頭就是你輸出的負載，檢測頭不合適就會影響輸出信號。
參考 5 樓 weixin_43571548 的回復: Quote: 參考 4 樓 xuyaqi029 的回復: Quote: 參考 2 樓 weixin_43571548 的回復: Quote: 參考 1 樓 xuyaqi029 的回復:
示波器的檢測頭就是你輸出的負載，檢測頭不合適就會影響輸出信號。
