代碼：
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
void DelayMS(uint ms)
{
uchar i;
while(ms--) for(i=0;i<120;i++);
}
//???
void main()
{
uchar c=0x80;
SCON=0x00;
TI=1;
while(1)
{
c=_crol_(c,1);
SBUF=c;
while(TI==0);
TI=0;
DelayMS(400);
}
}

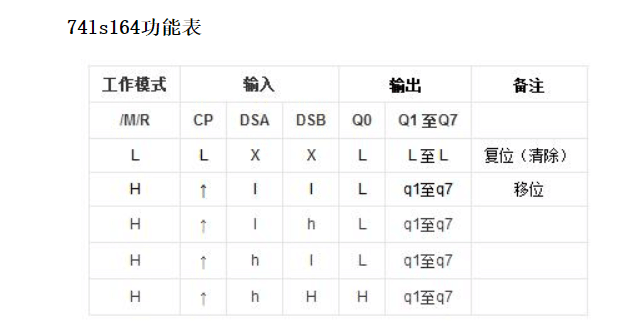

問一下為什么這個電路中74LS164沒有接時鐘信號為什么也可以完成串并行資料轉化，還是51單片機的P30和P31埠就有這個作用？
第二個問題

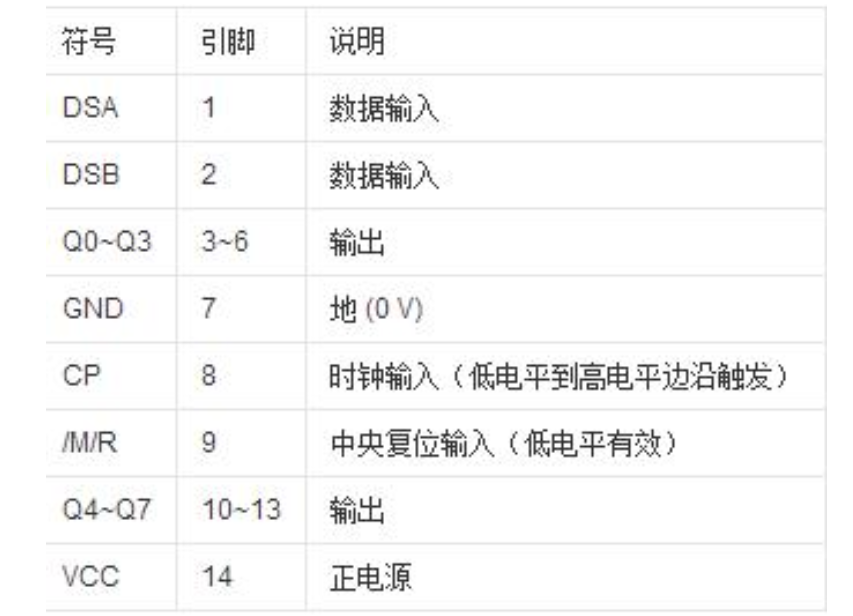

這里懸空為什么可以是高電平呢？
74LS164的內部應該沒有上拉電阻吧？
uj5u.com熱心網友回復：
第一個問題：由單片機P31提供時鐘信號。第二個問題：74LS164內部有弱上拉。
uj5u.com熱心網友回復：
就是P30和P31做串口通信就算不設定也算是打開的狀態對吧uj5u.com熱心網友回復：
SCON=0x00; 用的是方式0，方式0（ SM0 SM1 :0 0）：串行口的作業方式0為移位暫存器I/O方式，可外接移位暫存器，一擴展I/O口，也可外接同步I/O設備。 發送操作：當執行一條“MOVSBUF,A”指令時，啟動發送操作，由TXD輸出移位脈沖，由RXD串行SBUF中的資料。發送完8位資料后自動置TI=1.請求中斷。要繼續發送時，TI必須有指令清零。 接收操作：REN是串行口接收允許控制位。REN=0時禁止接收；REN=1時允許接收。當軟體將REN置“1”時，即開始從RXD埠以fosc/12波特率輸入資料，當接收到8位資料時，將中斷標志RI置“1”。再次接收資料之前，必須用軟體將RI清0。
