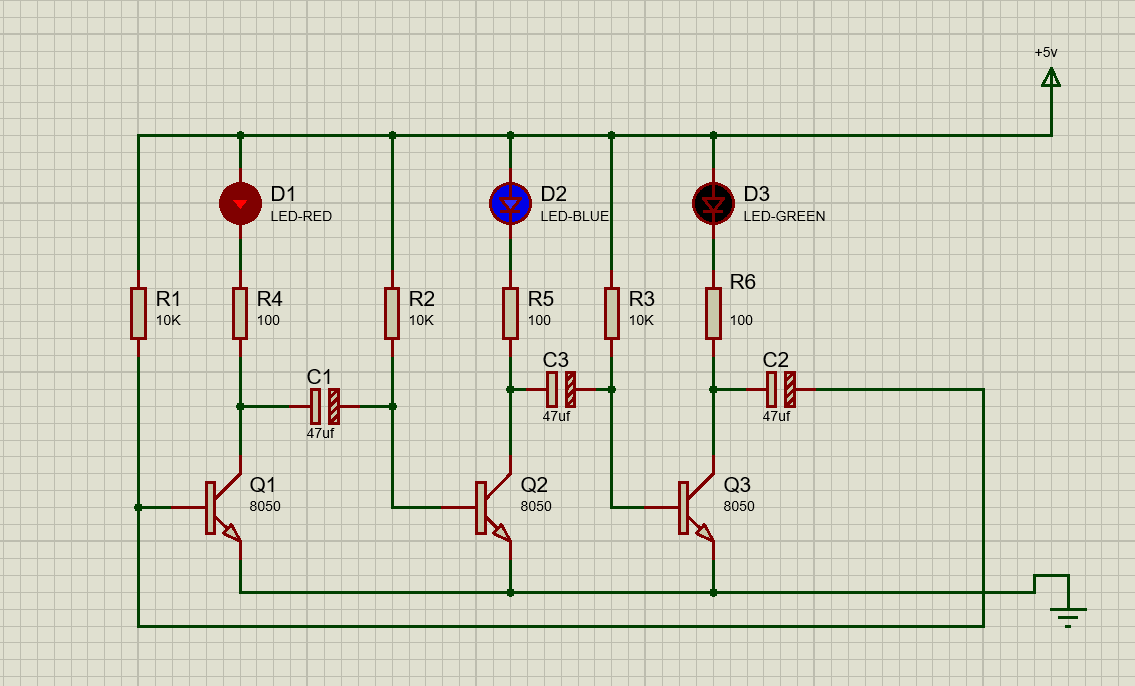

麻煩大神仔細講解一下
uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
哥，這是什么意思，小弟看不懂
uj5u.com熱心網友回復：

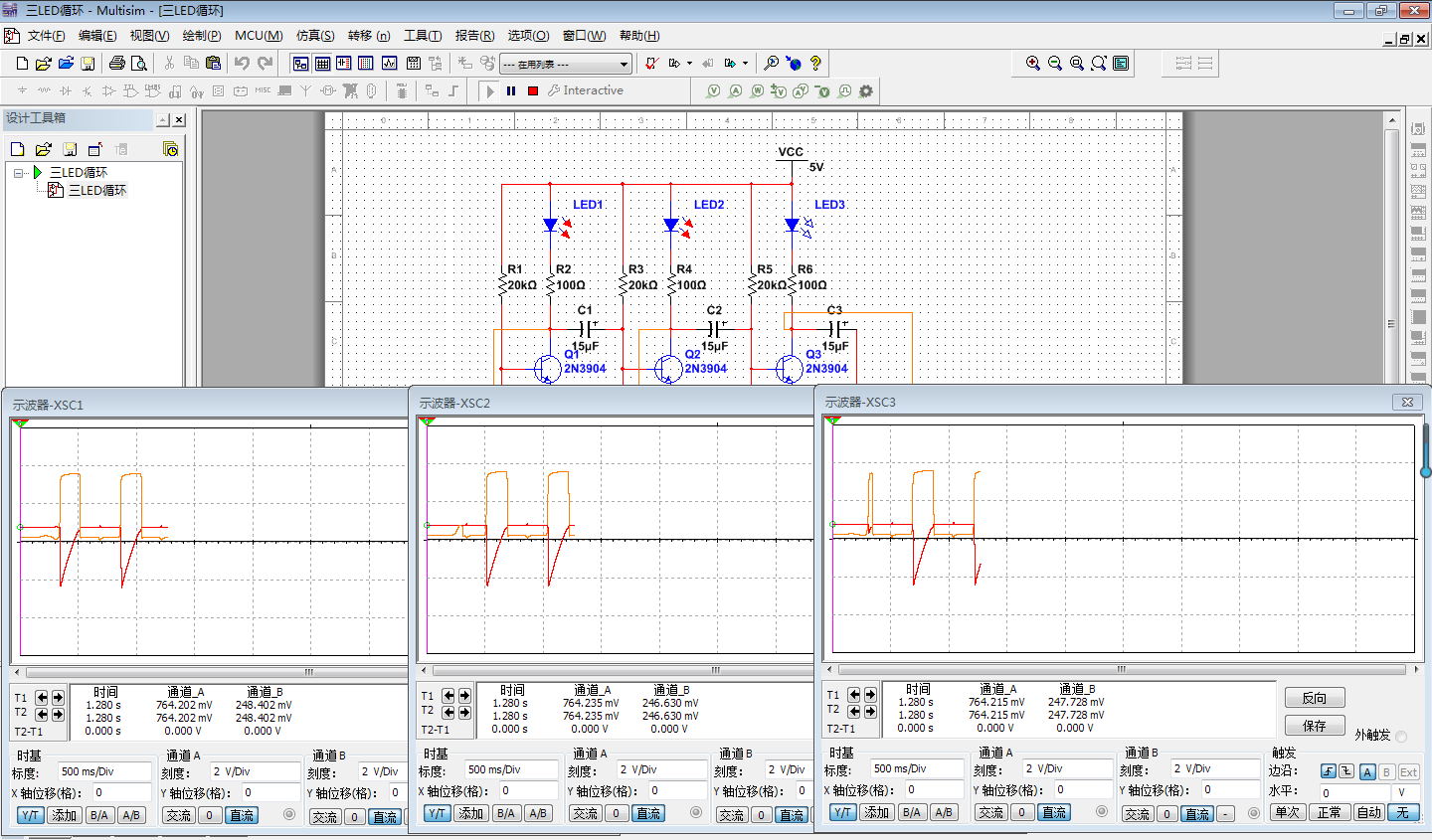

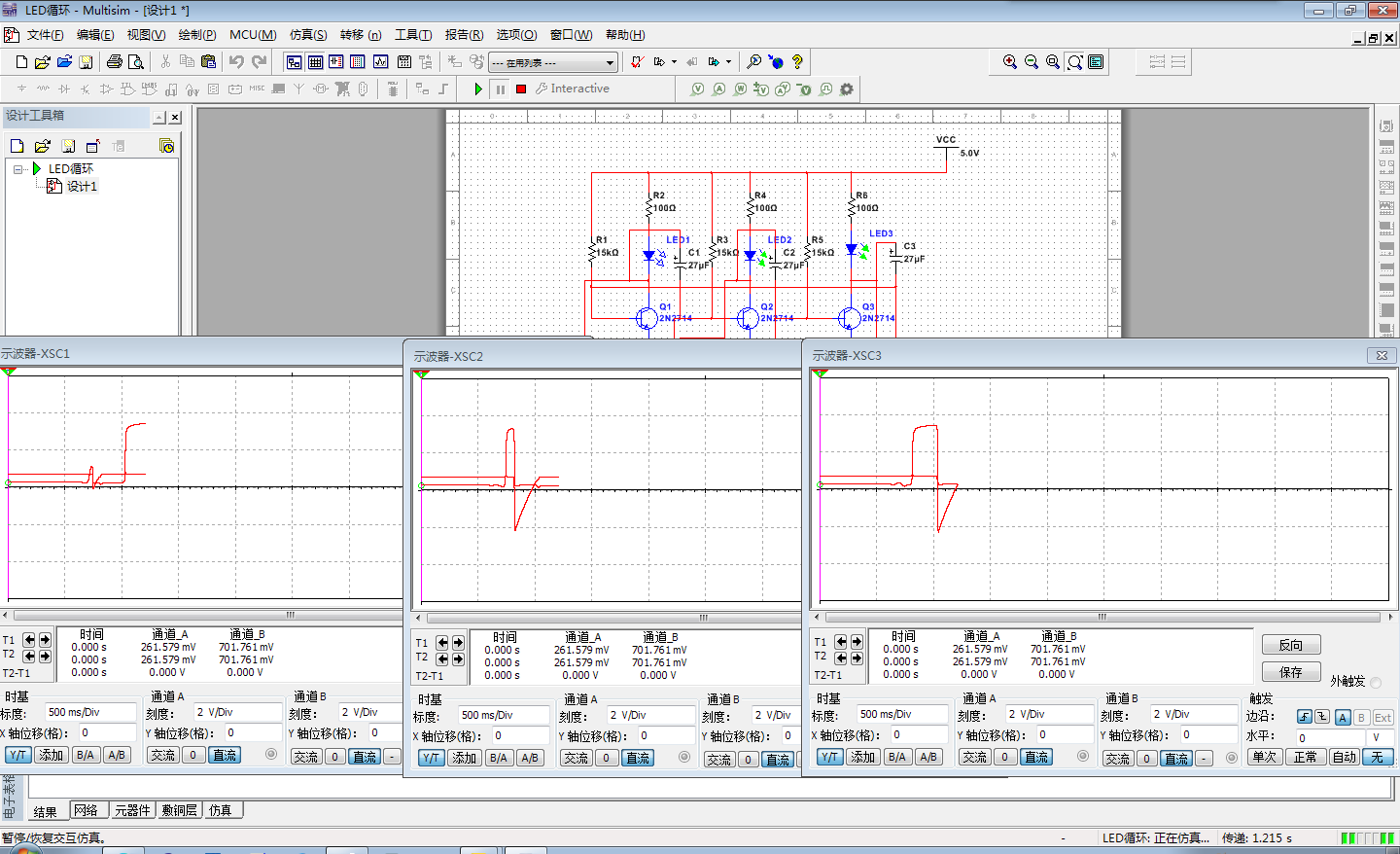

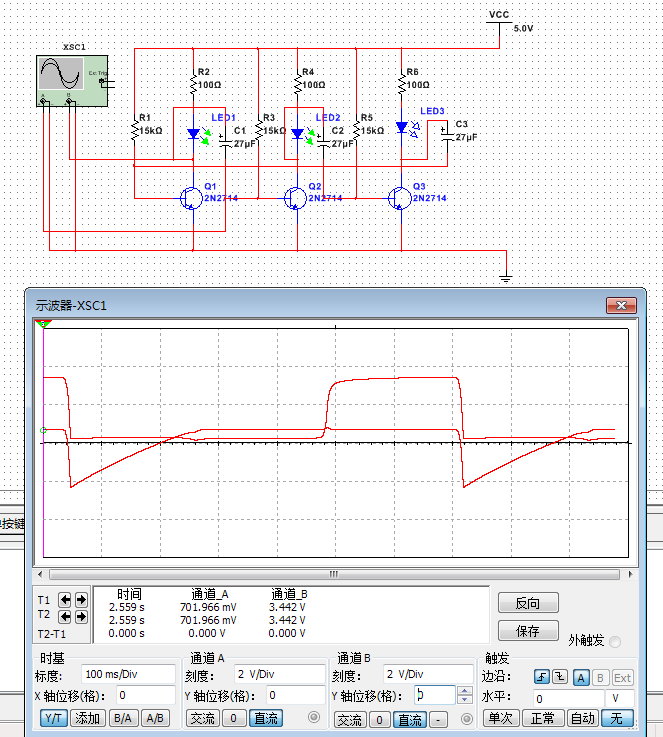

基極和集電極的波形圖，從波形圖上看基極有較大的負壓尖端出現，說明是前級導通把電容器上充電的電壓施加的（電容器上電壓左正右負），從而導致三極管截止，這個三極管的截止會導致下一級的電容器開始充電，這個電容器充電電壓后面就會施加給下一級三極管的基極上當這三極管導通時，從圖上看到電容器充電的曲線波形類似三角形。uj5u.com熱心網友回復：
電容器放電電壓類似三角形，當放電結束三極管導通。uj5u.com熱心網友回復：
放電回路為R3C1，因此延時時間就是調整R3C1uj5u.com熱心網友回復：
大神，能不能給小弟描述一下，通電以后按照時間順序電路發生了什么狀況，謝謝哥了
uj5u.com熱心網友回復：
再來看圖中的波形，比較通常的解釋就是三極管具有非線性與電路引數的不絕對一致性會在電路中產生波動。
uj5u.com熱心網友回復：
而微小的波動經過不斷的放大從而成為觸發源，否則的話就需要發送一個外部觸發信號，有了三極管的輪流截止與導通就會不停地回圈。uj5u.com熱心網友回復：

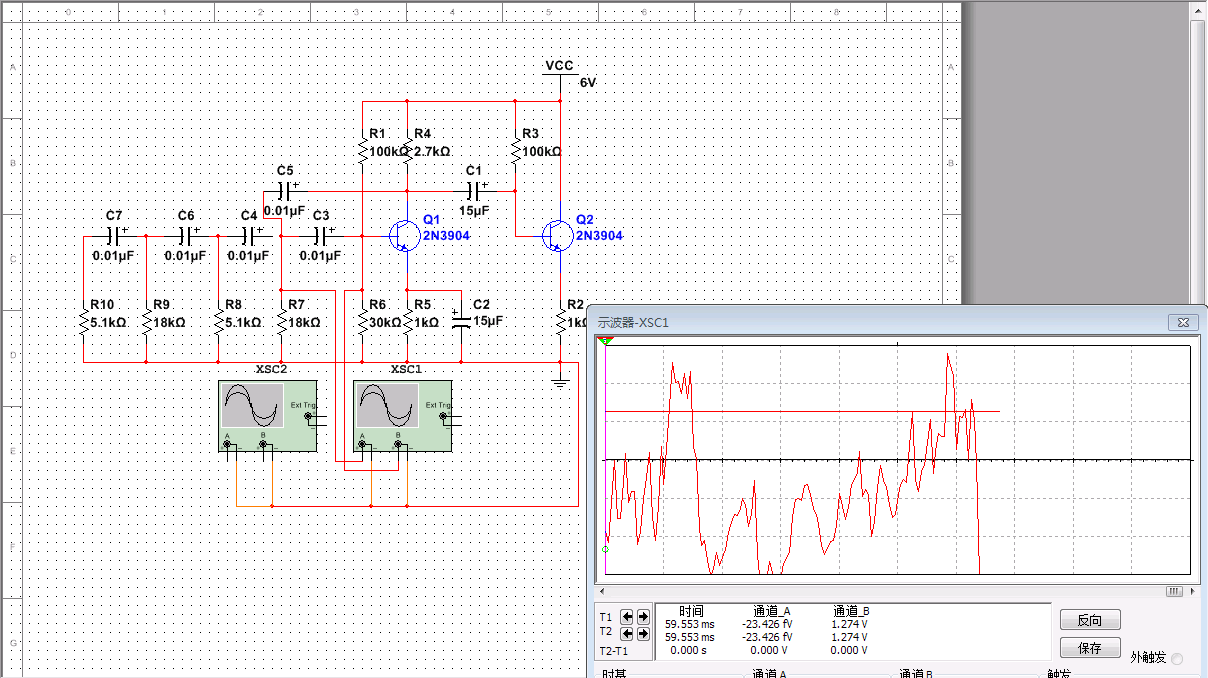

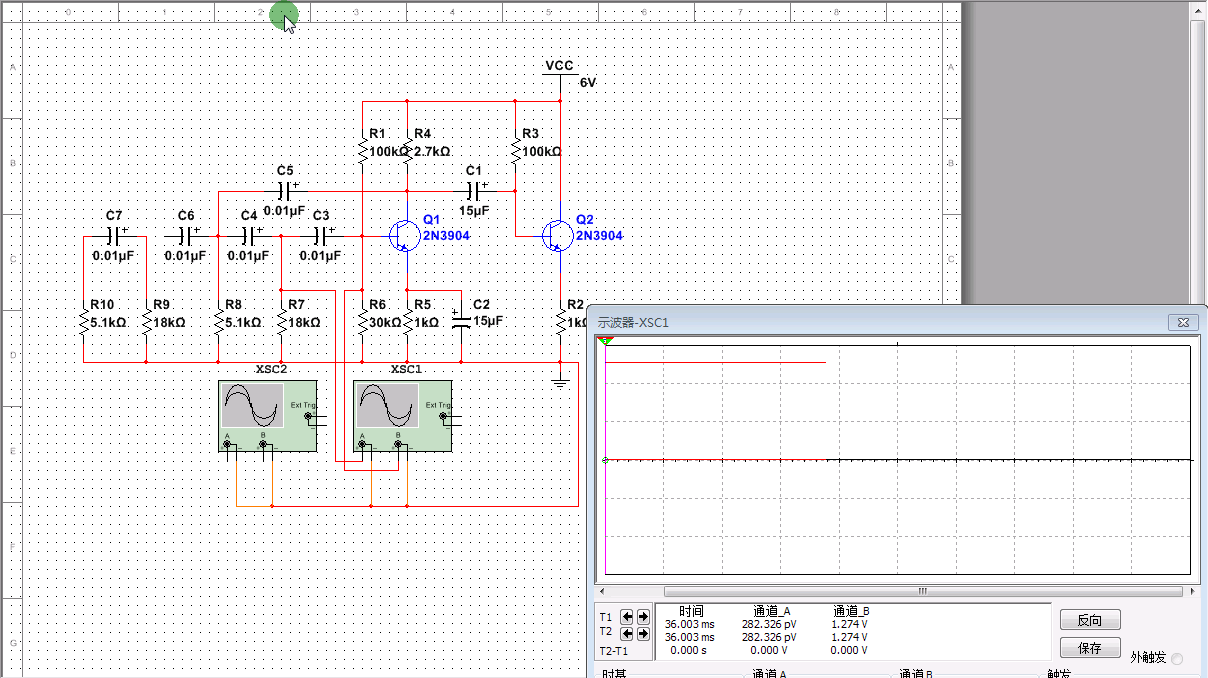

重新弄一下以證實噪音放大后成為觸發源，這次捕捉波形就比較清楚。
uj5u.com熱心網友回復：
，還是有幾個問題，這幾個電容器不是同時充電嗎 ？怎么會有 三極管截止，下一級電容充電這意思呢
uj5u.com熱心網友回復：
這3個三極管同時也是3個放大電路，從圖中的波形可看到，經過一段時間對噪聲的不斷放大，終于放大到了可觸發的幅度，圖中的不斷放大幅度是可以看得出的，觸發后來由于變化的幅度都很大，就不會看到小的波形了。uj5u.com熱心網友回復：
小信號觸發后就進入了所謂的充放電狀況，大信號時是處于開關狀態的。uj5u.com熱心網友回復：

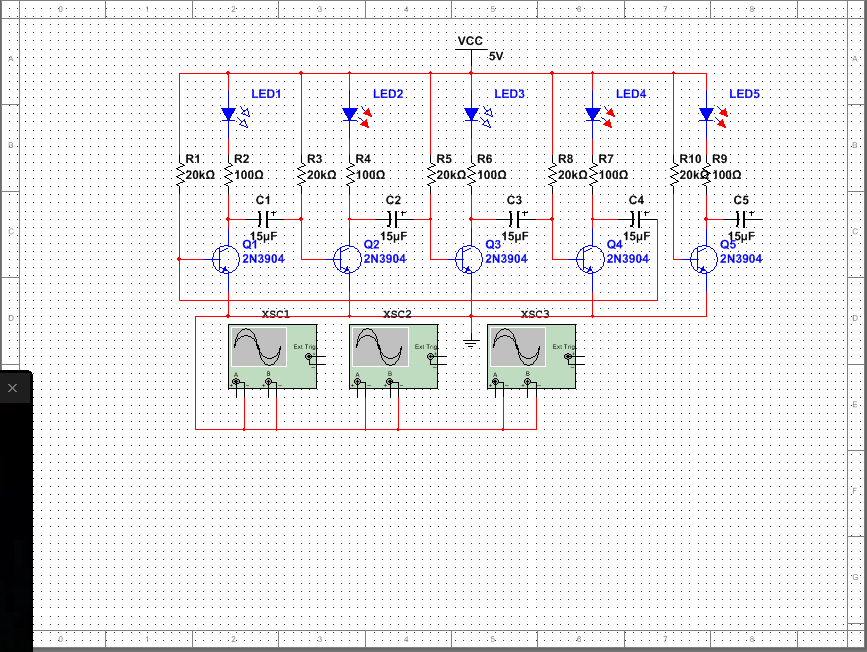

為了證明放大量對進入觸發狀態的影響，我弄了個5級電路，可看到確實比3級較快地進入觸發狀態，足以證明三極管回圈放大起到的作用。
uj5u.com熱心網友回復：
電容起到滯后延時作用，同時由于延遲移相作用產生了“震蕩”效果uj5u.com熱心網友回復：

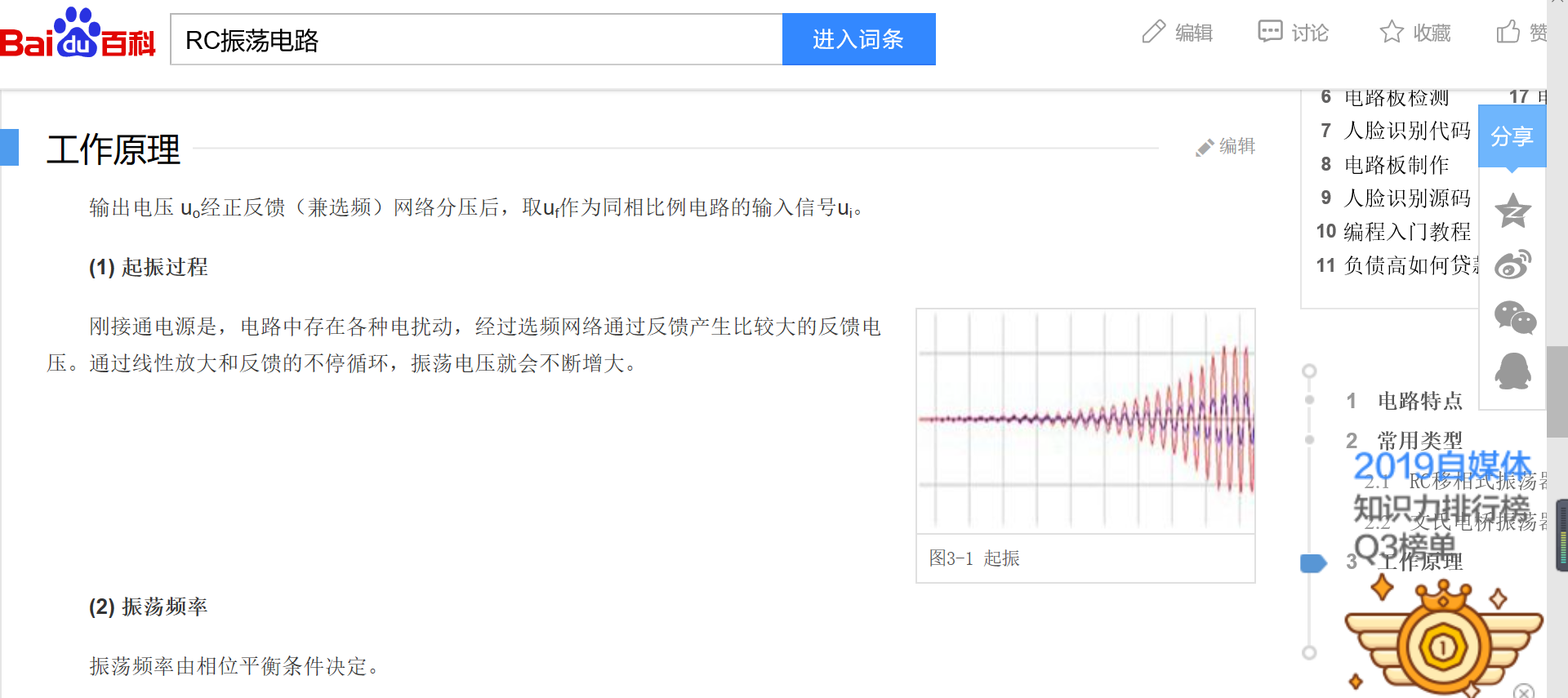

晶體管本身就是一個噪聲源相比電子管和場效應管,之所以高級的功放要選用電子管或場效應管的緣由就在于此.https://baike.baidu.com/item/%E6%99%B6%E4%BD%93%E7%AE%A1%E5%99%AA%E5%A3%B0/8285042?fr=aladdin
uj5u.com熱心網友回復：

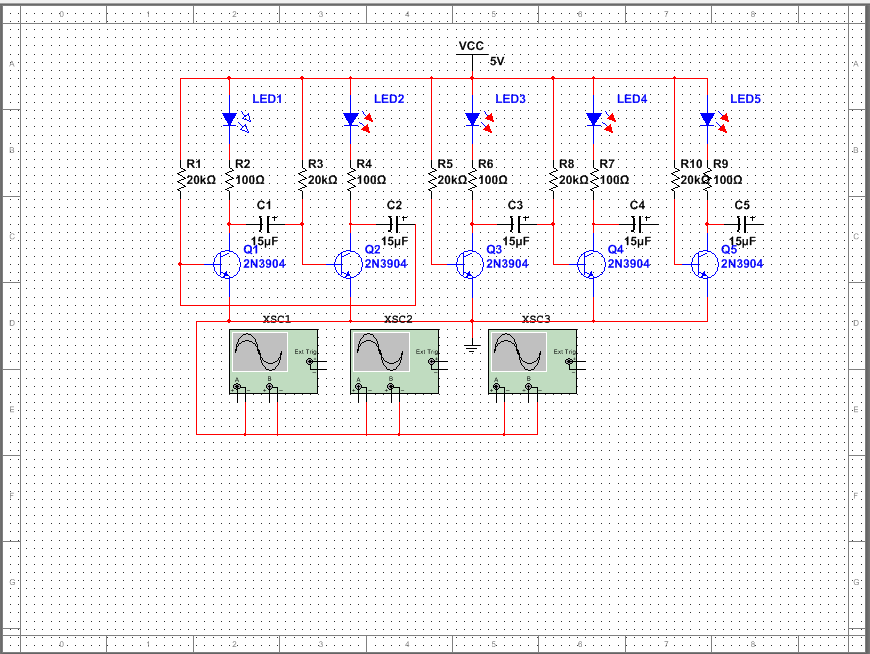

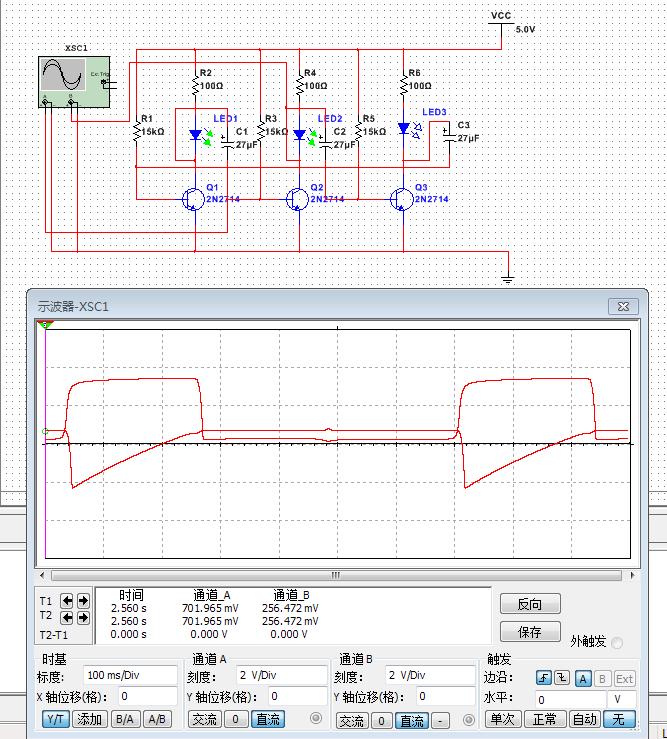

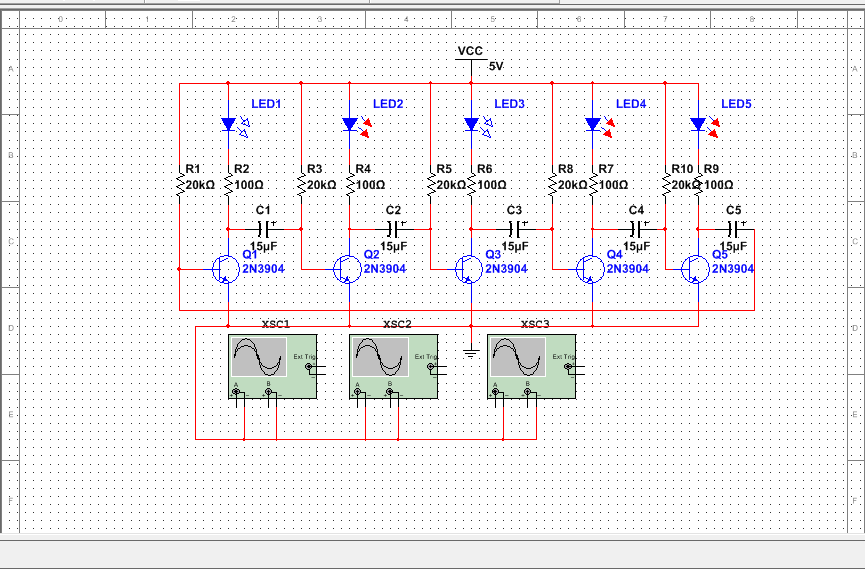

我弄的這個5節可以構成2，3，4，5發光電路都能正常運行，這個圖是4節的。
這圖是2節的
RC移相形成振蕩，3節振蕩比較慢，4節，5節振蕩比較快，2節振蕩不起來，為何？
uj5u.com熱心網友回復：

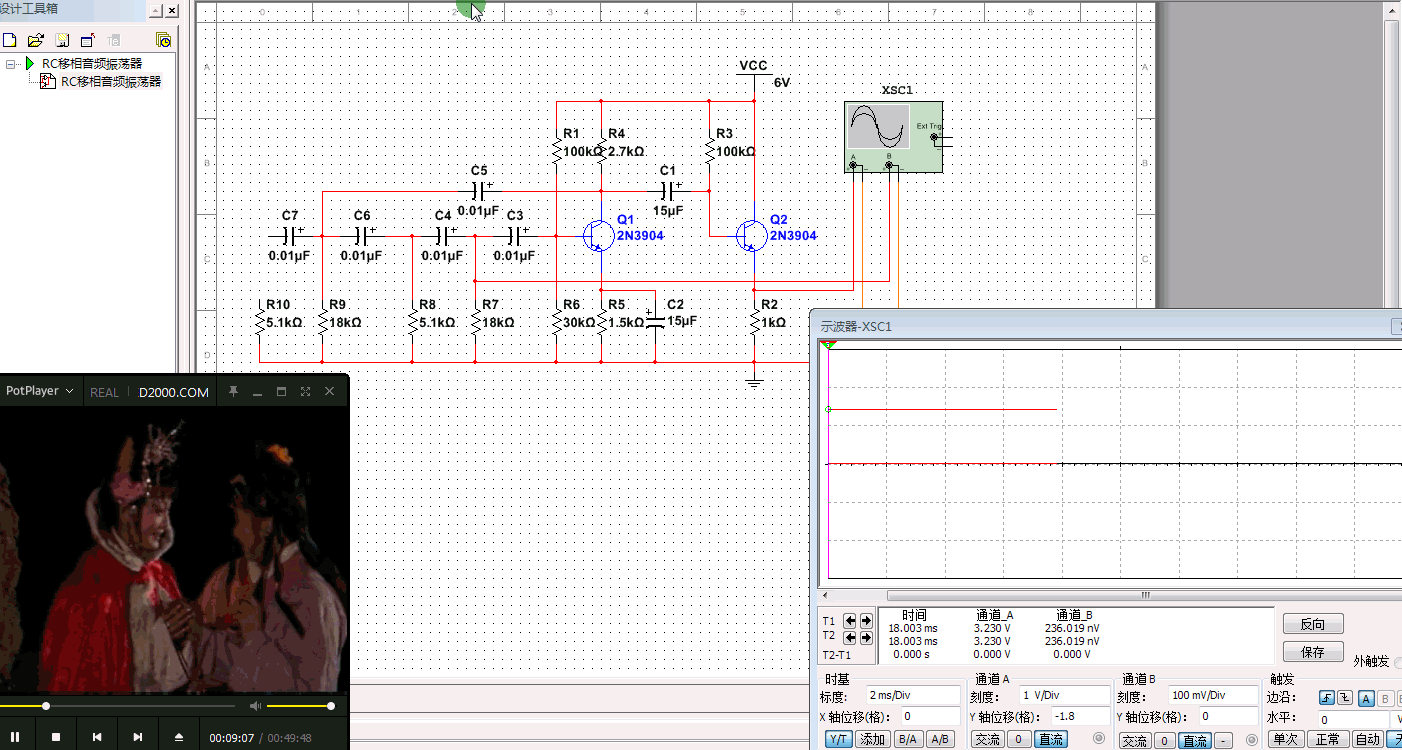

看看2節RC雜波

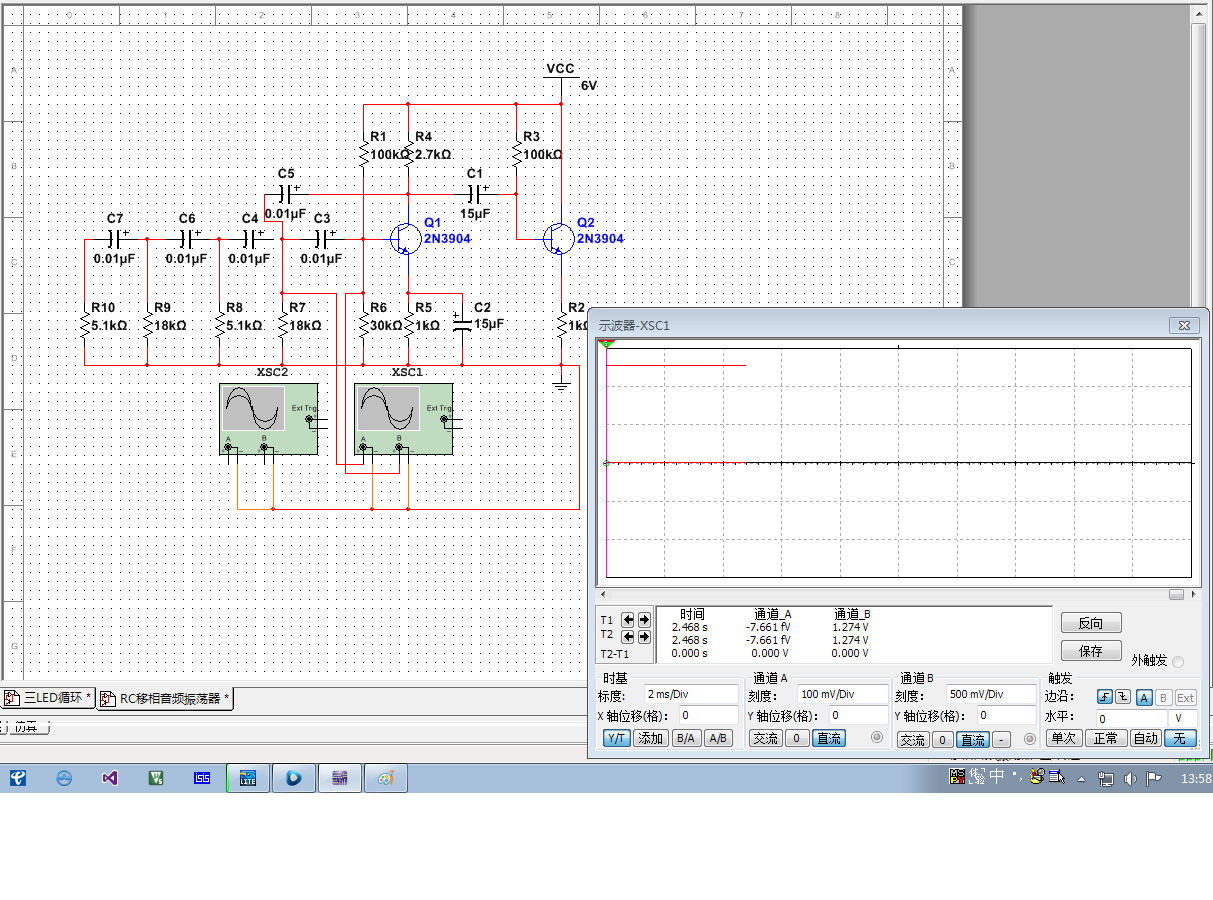

看看3節RC振蕩
uj5u.com熱心網友回復：
c1\c2\c3耦合及移相，耦合不言而喻，C和后面的R耦合會產生移相，不同頻率的移相值不一樣，當總相移為180度的頻率，如果倍訓增益大于1，就會在這個頻率上震蕩uj5u.com熱心網友回復：
當然可說這只是仿真，那么，假如真的用示波器去觀察也會得到同樣的雜波？未可知。不過今天看到這樣文章，則是我相信的。
uj5u.com熱心網友回復：

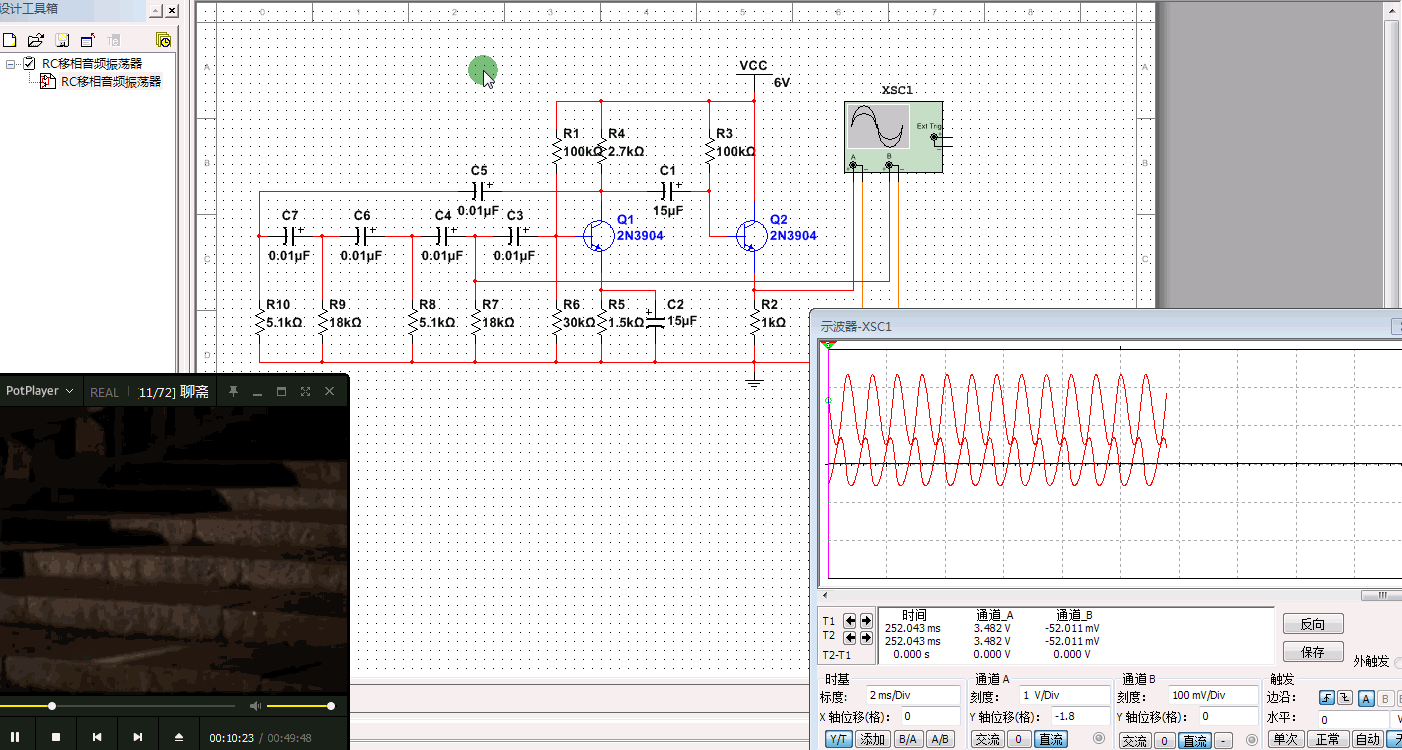

4節RC震蕩
5節RC震蕩
uj5u.com熱心網友回復：
電容充放電…實作延時效果，uj5u.com熱心網友回復：
這3個三極管同時也是3個放大電路，從圖中的波形可看到，經過一段時間對噪聲的不斷放大，終于放大到了可觸發的幅度，圖中的不斷放大幅度是可以看得出的，觸發后來由于變化的幅度都很大，就不會看到小的波形了。需要在思考一下uj5u.com熱心網友回復：
若各位有不同的見解，請給圖以說明，并可驗證，洗耳恭聽。我從外部給個觸發小信號，從波形圖可看到迅速進入作業狀態，可驗證。
