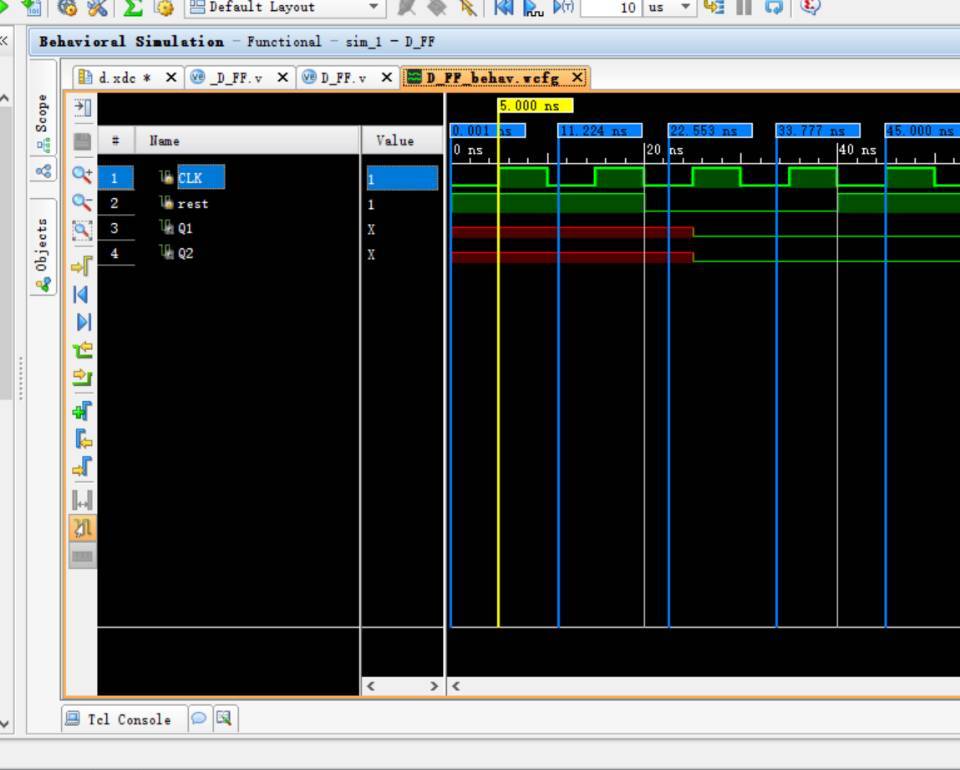

以下是我的JK觸發器代碼和仿真代碼，還有波形圖
在仿真的時候波形圖在最開始不應該都顯示不定態啊，求問各位大佬哪里寫錯了！！！！！！！！！！！！
module _D_FF(
input CLK,
input J,
input K,
input RST_n,
output reg Q1,
output reg Q2
);
always@(posedge CLK)
if(!RST_n)
begin
Q1<=0;
Q2<=0;
end
else
case({J,K})
2'b00:
begin
Q1<=Q1;
Q2<=Q2;
end
2'b01:
begin
Q1=0;
Q2=1;
end
2'b10:
begin
Q1=1;
Q2=0;
end
2'b11:
begin
Q1<=Q2;
Q2<=Q1;
end
endcase
endmodule
module D_FF();
reg CLK,J,K,rest;
wire Q1,Q2;
always #5 CLK =~CLK;
always #20 rest=~rest;
initial CLK = 0;
initial rest = 1;
initial
begin
J=0;
K=1;
end
initial
begin
#5 {J,K} = 2'b01;
#17 {J,K} = 2'b11;
#14 {J,K} = 2'b00;
#14 $stop;
end
_D_FF Asynchronous_D_FF_inst( .CLK(CLK), .J(J), .K(k), .RST_n(rest), .Q1(Q1), .Q2(Q2) );
uj5u.com熱心網友回復：
截下屏吧，這樣沒法看轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/78650.html
