pwm輸出-有解無憂

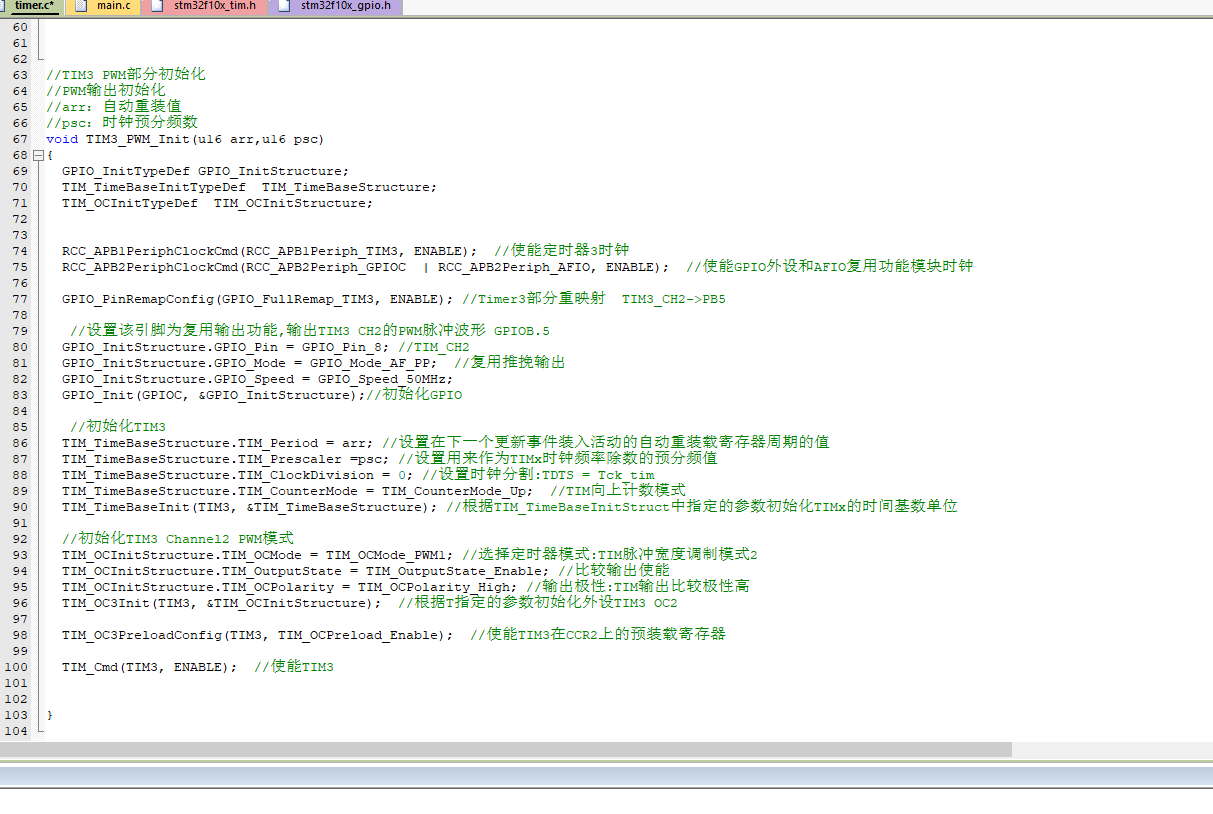

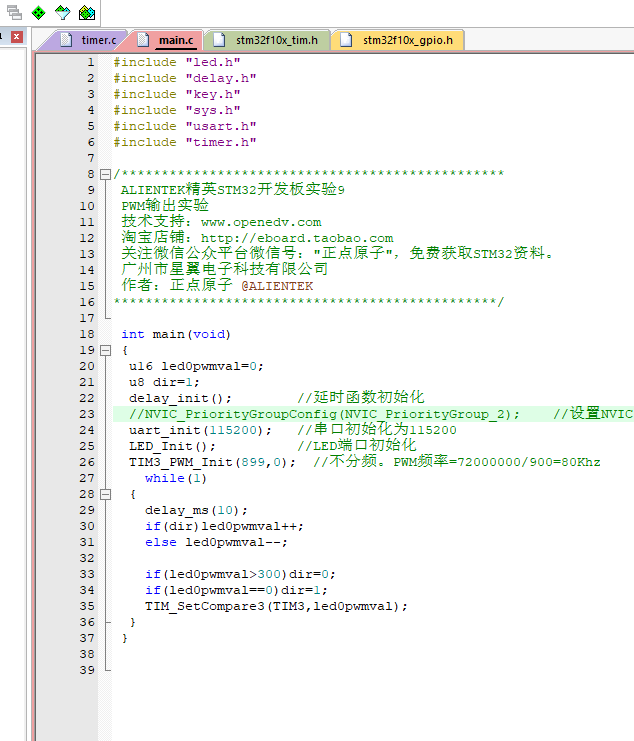

請問一下我這pwm的配置還差點啥，為啥沒有輸出呢，原子哥例程改的，stm32f1的板子

uj5u.com熱心網友回復：

不知道你這注釋有沒有問題，既然重映射到PB5，怎么配置的是PC8

uj5u.com熱心網友回復：

請問樓主是怎么判斷沒輸出的？

用示波器測過波形？

uj5u.com熱心網友回復：

例程原來是部分重映射到PB5 我改成完全重映射到PC6

uj5u.com熱心網友回復：

例程原來是部分重映射到PB5 我改成完全重映射到PC6

uj5u.com熱心網友回復：

參考 1 樓 poetryTang的回復:

不知道你這注釋有沒有問題，既然重映射到PB5，怎么配置的是PC8

我用例程改的，原來部分重映射到PB5,我改了完全重映射到PC6了

uj5u.com熱心網友回復：

請再次確認重映射到哪個引腳，TIM_OC3Init()，這是CH3，所以你想用哪個通道呢

uj5u.com熱心網友回復：

pc8是第三個通道的重映射

uj5u.com熱心網友回復：

參考 2 樓 Brendon_Tan的回復:

請問樓主是怎么判斷沒輸出的？

用示波器測過波形？

接了個直流電機

uj5u.com熱心網友回復：

參考 8 樓 ~Photinia 的回復:

Quote: 參考 2 樓 Brendon_Tan的回復:
請問樓主是怎么判斷沒輸出的？

用示波器測過波形？

接了個直流電機

GPIO 直接接電機？
如果直接接電機的話，是驅動不了的。
如果接了驅動板，最好上實物高清圖。

uj5u.com熱心網友回復：

建議樓主如果有條件的話，還是用示波器測一下 PC8 的波形。

因為這個配置是沒問題的。

如果有萬用表的話，也可以用電壓檔測量 PC8 的電壓值，
先將 TIM3->CCR3（TIM_SetCompare3(TIM3,@value)）的值固定，
如固定為300，即 TIM3->CCR3 = 300，這個時候的電壓值應為1.1V 左右，
如固定為600，即 TIM3->CCR3 = 600，這個時候的電壓值應為2.2V 左右。

程式示例：



while(1)

{

    TIM3->CCR3 = 300;  // <=>TIM_SetCompare3(TIM3,300);

}

另，GPIO的驅動能力是很小的，直流電機的啟動電流比較大，
一般IO口是驅動不了普通直流電機的，就像小馬拉大車一樣。

uj5u.com熱心網友回復：

參考 10 樓 Brendon_Tan的回復:

建議樓主如果有條件的話，還是用示波器測一下 PC8 的波形。

因為這個配置是沒問題的。

如果有萬用表的話，也可以用電壓檔測量 PC8 的電壓值，
先將 TIM3->CCR3（TIM_SetCompare3(TIM3,@value)）的值固定，
如固定為300，即 TIM3->CCR3 = 300，這個時候的電壓值應為1.1V 左右，
如固定為600，即 TIM3->CCR3 = 600，這個時候的電壓值應為2.2V 左右。

程式示例：
while(1)

{

    TIM3->CCR3 = 300;  // <=>TIM_SetCompare3(TIM3,300);

}
另，GPIO的驅動能力是很小的，直流電機的啟動電流比較大，
一般IO口是驅動不了普通直流電機的，就像小馬拉大車一樣。

懂了，謝謝大哥，我原來直接接電機，我去測測波形去
