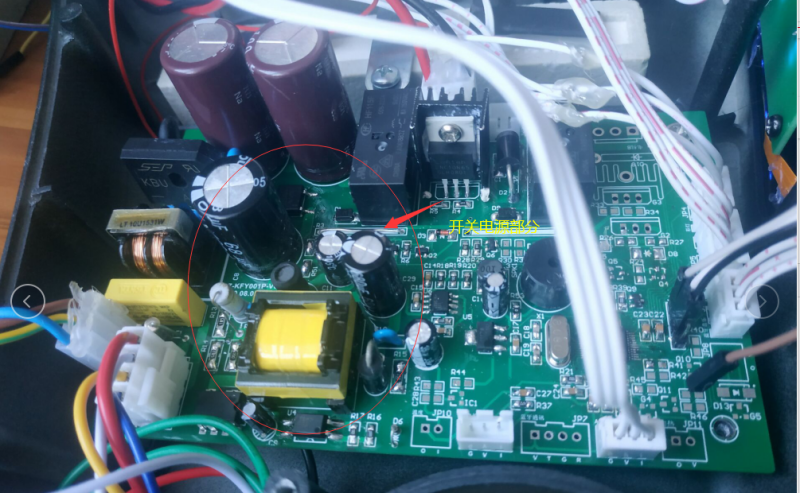

本人是開關電源初學者，之前一直沒有接觸過開關電源設計，但是這次一個專案考慮到板子的成本和安裝面積不得不考慮自己設計開關電源，所以看了很多資料并且按照之前工程師設計的原理圖抄了一個電路。我現在專案整體做已經做好，而且客戶那邊對功能也認可。專案控制板如下圖：
專案要求是 110V和220V兩種電壓輸入，15W輸出（電壓5V電流1A）。
現在遇到的問題是在實際輸出超過6W的時候TNY277芯片和變壓器還有變壓器旁邊的元器件表面非常燙，感覺哪里都燙，感徑訓著火的樣子。，特別是TNY277芯片在輸出8W的時候那種燙到手指都不敢碰上去。

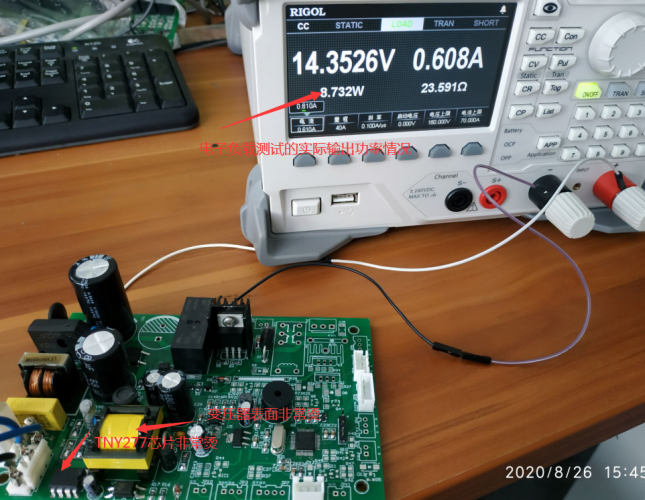

如圖電子負載測驗的情況

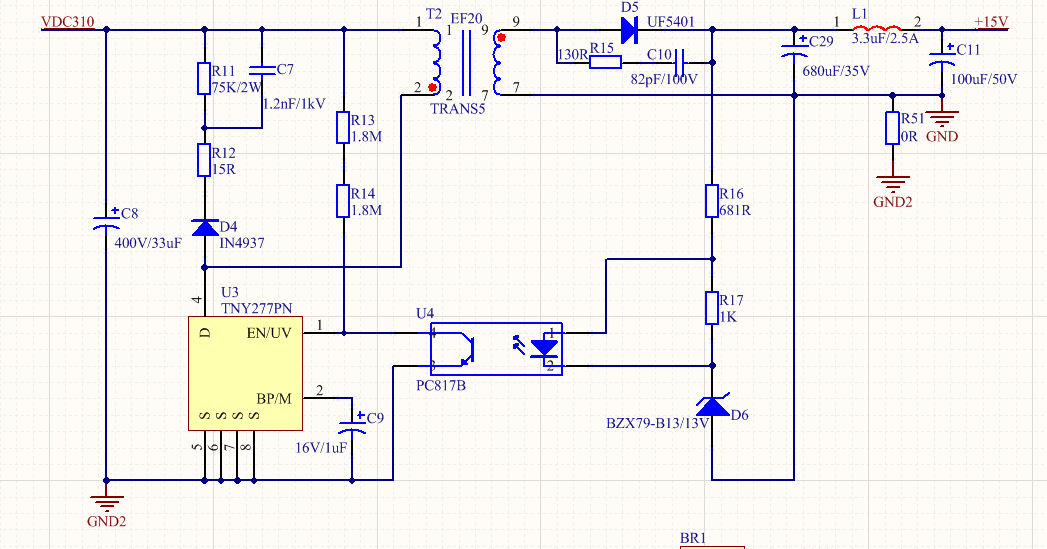

以下是開關電源的電路原圖和變壓器的設計引數：

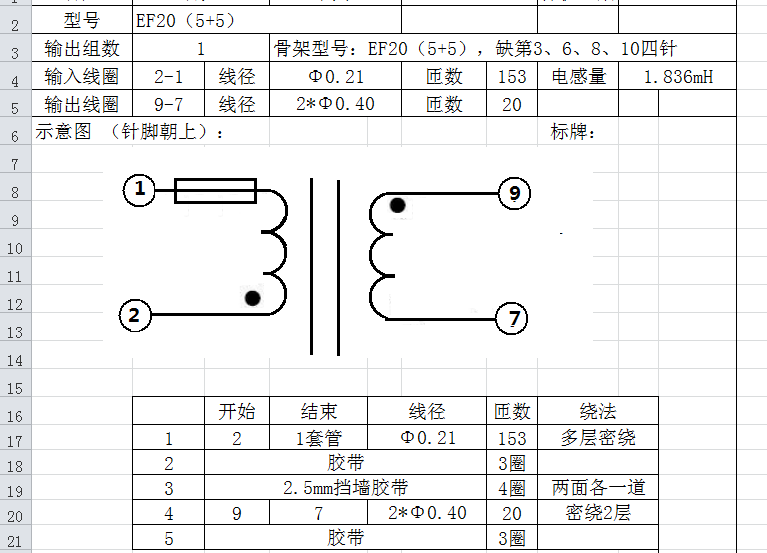

變壓器設計引數
請各位前輩多多指教，我應該測驗那里的引數，修改元器件引數還是修改變壓器的引數。非常感謝。
uj5u.com熱心網友回復：
現在遇到的問題是在實際輸出超過6W的時候TNY277芯片和變壓器還有變壓器旁邊的元器件表面非常燙，感覺哪里都燙，感徑訓著火的樣子。，特別是TNY277芯片在輸出8W的時候那種燙到手指都不敢碰上去。uj5u.com熱心網友回復：
高溫是因為 芯片內部有個 LDO ，當電壓過高時，功耗比較大。可以把輸入電壓降到AC90V 試下，如果溫度降下來，說明我們的推論是正確的。
解決方法，參考芯片應用的電路
BP/M 引腳應該需要用輔助線圈供電
uj5u.com熱心網友回復：
到阿莫論壇問問，這里…uj5u.com熱心網友回復：
變壓器沒有磁縫隙？變壓器功率太小了？
