用multisim14做了一個簡單的觸摸延時燈仿真電路，用的是兩個555構成的單穩態觸發器級聯，但是仿真程序極其慢，調節了步長作用也不大；然后我調整了互動式仿真中的Initial conditions這項，選擇了set to zero，仿真速度突然正常了；但帶來了新的問題，就是初始的時候，兩個微分電路都莫名輸出了一個不應該出現的下降沿，請教大家這是怎么回事？initial conditions這項設定又是干什么的呢？

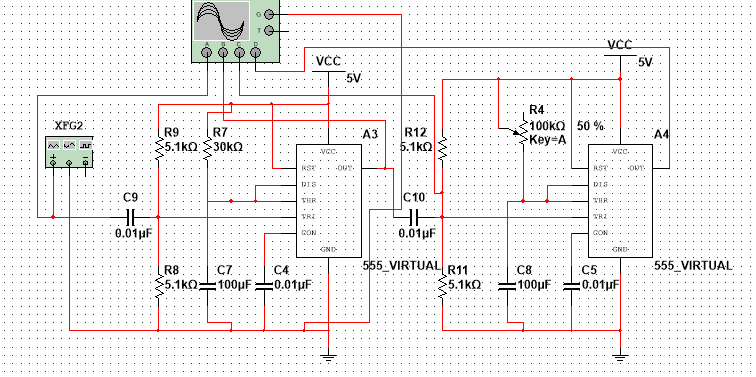

電路圖如下：

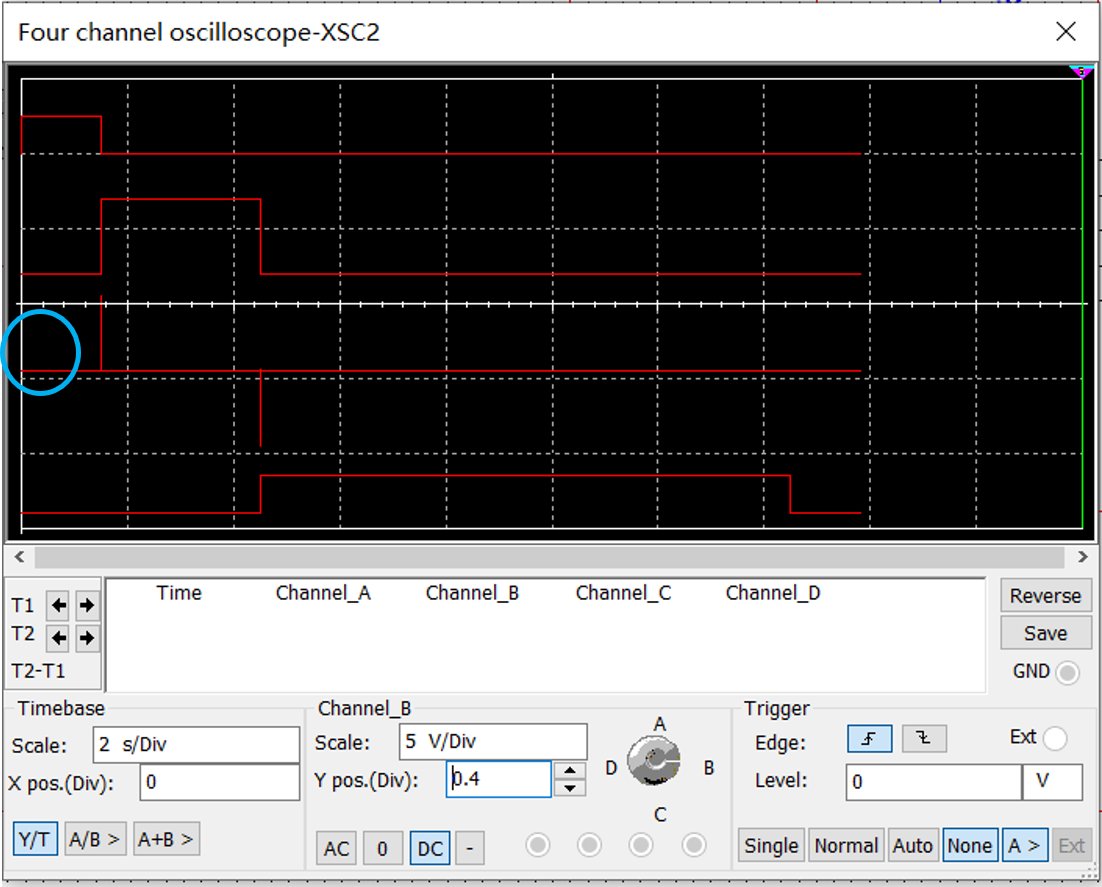

仿真結果如下：
圖中畫圈的地方明顯出現了一個不該出現的邊沿（因為C通道測的是第二級電路輸入的微分信號，而第二級電路的輸入是第一級電路的輸出，圖中看出第一級電路的輸出（B通道）在0時刻并沒有發生突變）

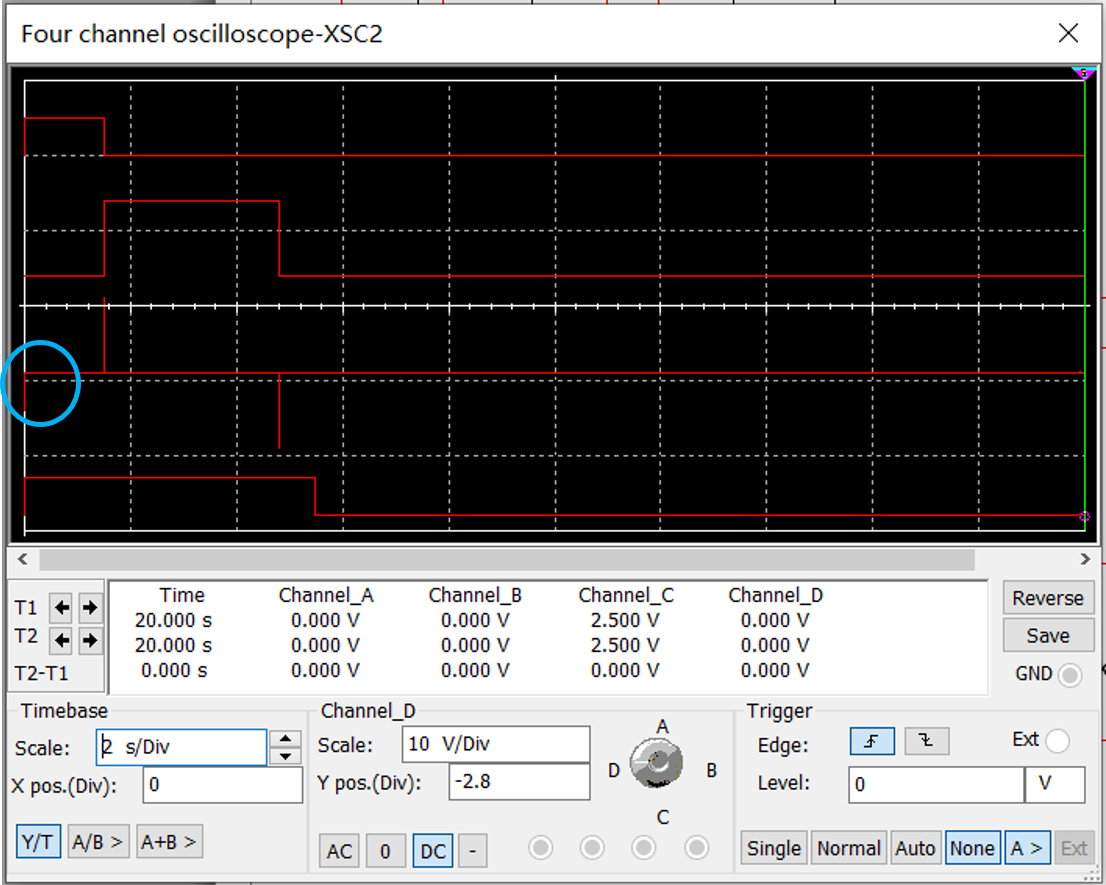

理想的仿真結果如下：
這是用multisim12做出來的電路，電路元器件和引數都一樣；區別在于multisim12不設定initial conditions為set to zero就按正常速度跑，但如果設定set to zero，會出現和14版本一樣的問題
