題目:
光數字信號處理(DSP)芯片是光傳輸領域里的“心臟”,這種芯片往往是基于專用集成電路(ASIC)實作的,例如,采用7nm芯片工藝制造的光傳輸芯片容量可以達到800Gbps,相當于單光纖可實作48Tbps的容量,保障了網路流量的爆發型增長,ASIC芯片的DSP演算法設計通常包含兩個主要步驟,第一步是根據信道損傷的物理模型設計補償演算法,此時只需要考慮浮點計算;第二步是根據芯片資源和功耗約束,將演算法改造成ASIC芯片可實作的定點形式,此時需要將演算法細化為芯片上最基本的乘、加等運算,并考慮定點量化噪聲的影響,怎樣權衡性能和資源,實作具體場景下的最優設計,是DSP芯片演算法工程領域持久不變的課題,
更多資料(4問均已完成,點擊連接查看)

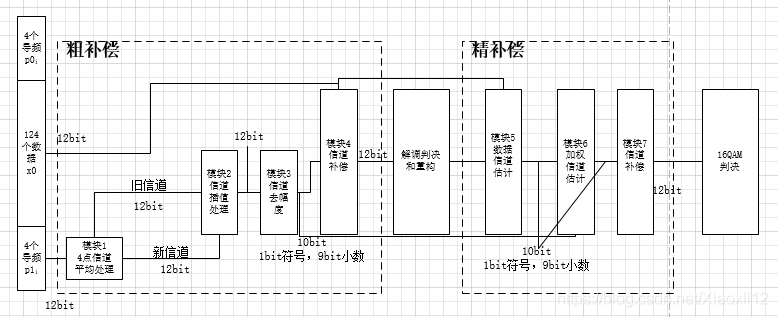

實作框圖

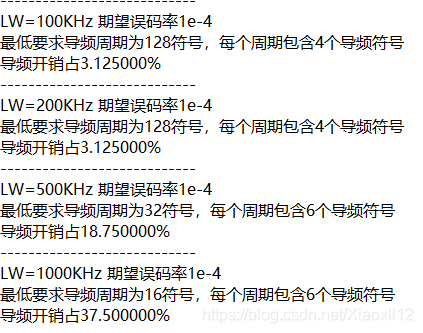

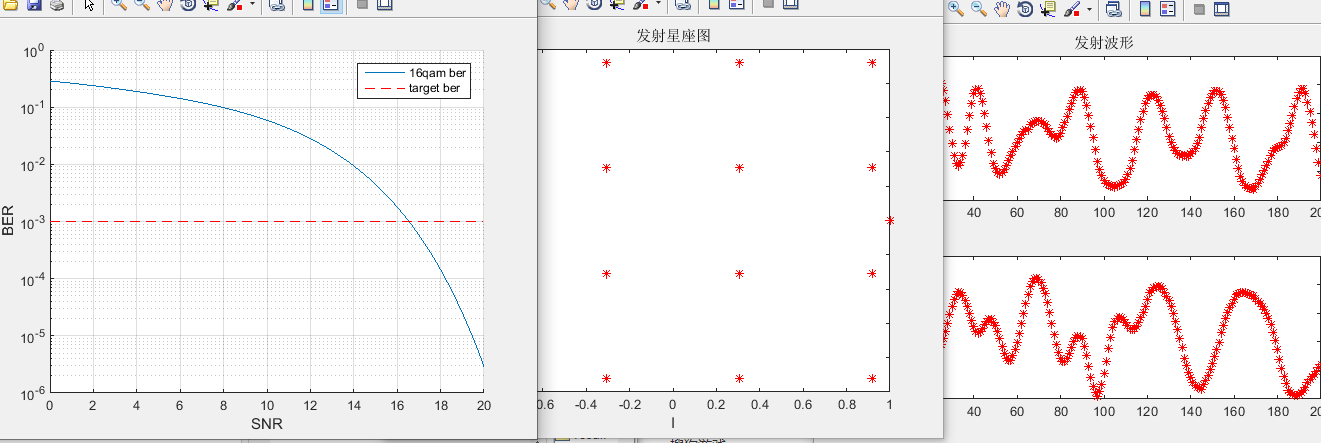

第一問截圖結果展示

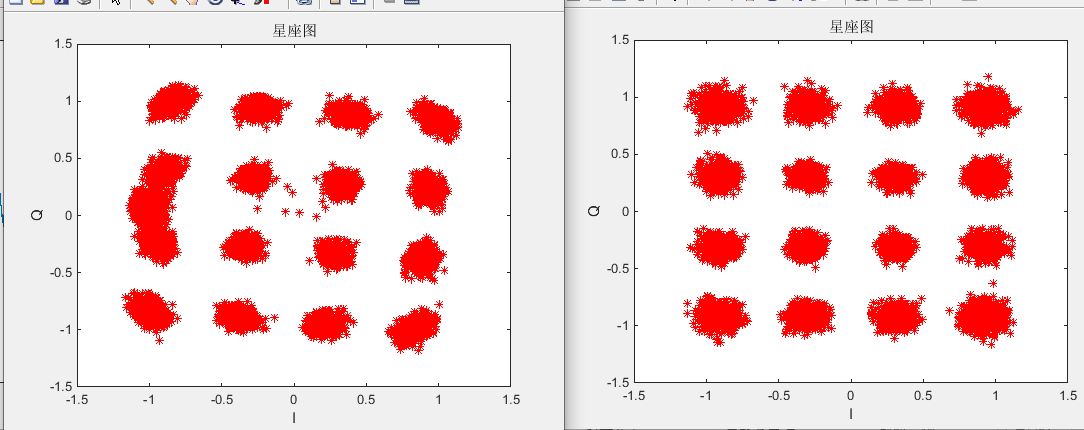

第二問截圖結果展示

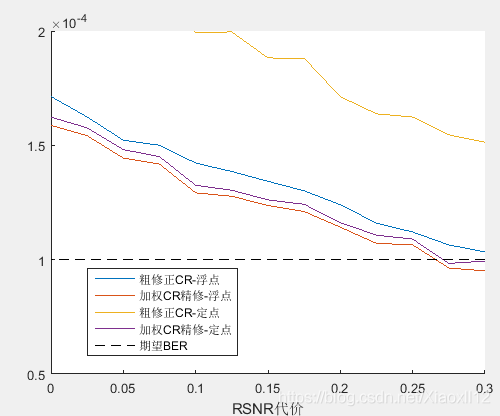

第三問結果展示
