Arduino UNO測驗CCS811氣體傳感器模塊 TVOC/CO2環境空氣質量監測
- 簡介
- CCS811模塊引腳說明
- Arduino UNO與CCS811接線
- Arduino例程代碼
- 總結
簡介

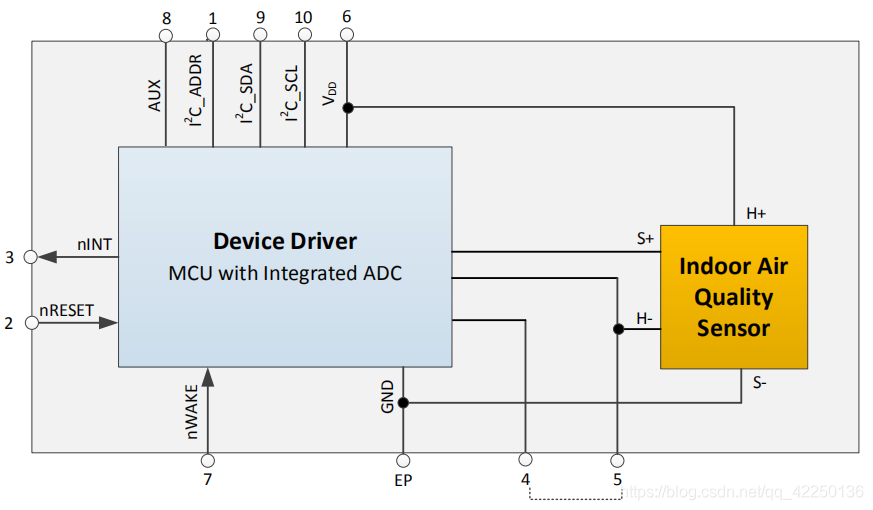

CCS811是一款低功耗微型數字氣體傳感器，內部集成了金屬訊訓物氣體傳感器和微控制器，可檢測總揮發性有機化合物TVOC（The Total Volatile Organic Compound） 0ppb ~1000ppb，可檢測等效二訊訓碳含量The equivalent CO2 (eCO2) 400ppm ~ 5000ppm，IIC通信介面，自動或手動基準校正，

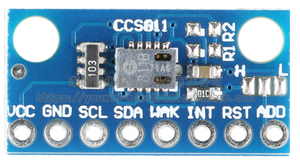

CCS811模塊引腳說明
VCC：3.3V
SCL：IIC資料信號線（模塊有上拉電阻）
SDA：IIC時鐘信號線（模塊有上拉電阻）
nWAK：喚醒，低電平輸入有效
nINT：輸出低電平有效，測量結束中斷輸出或測量值超預設閾值中斷輸出
nRST：低電平輸入，復位傳感器
ADD：IIC地址設定位，接高電位VCC時為0x5B，接低電位GND時為0x5B，ADD和H、L中間焊盤導通，中間焊盤可以用錫和H短接或L短接

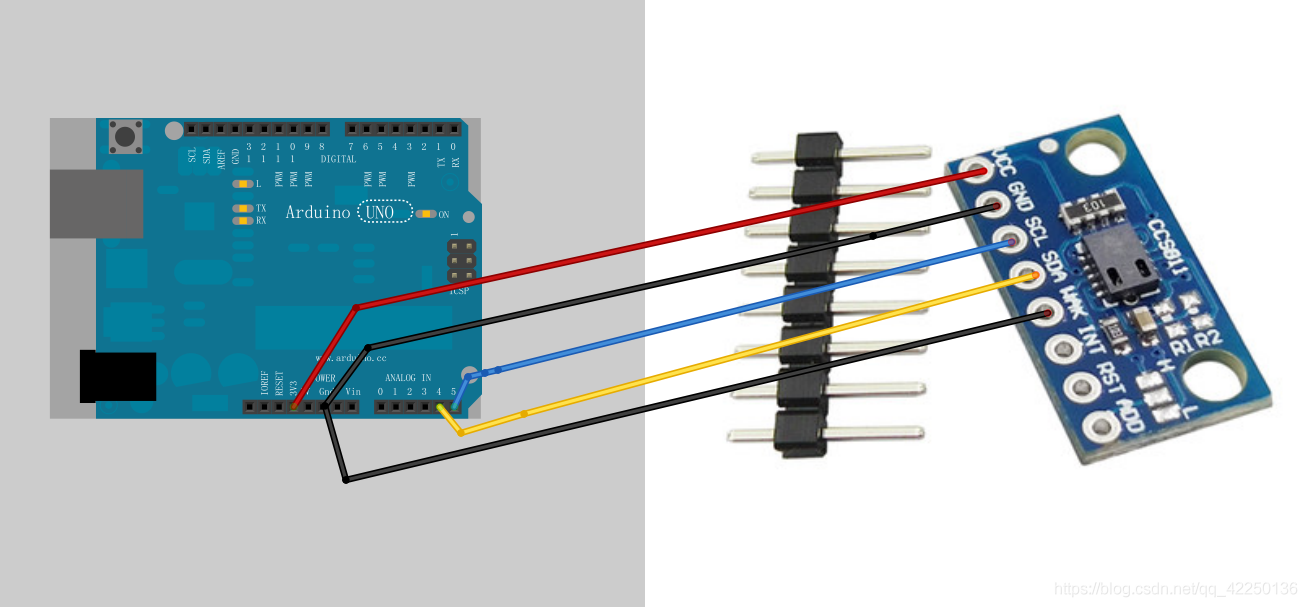

Arduino UNO與CCS811接線

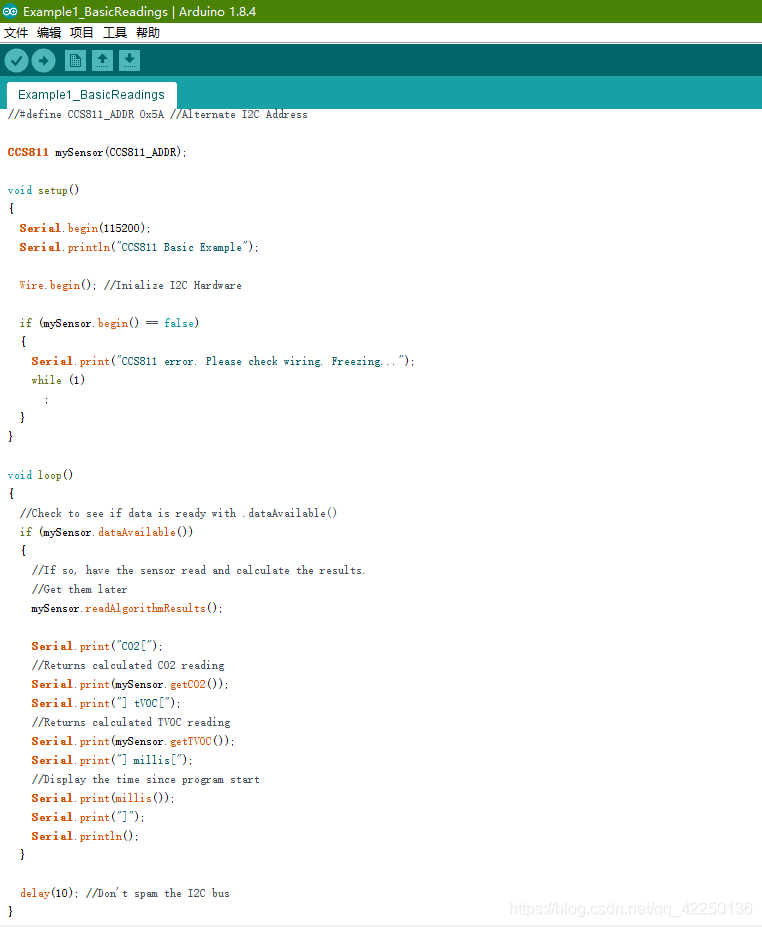

Arduino例程代碼

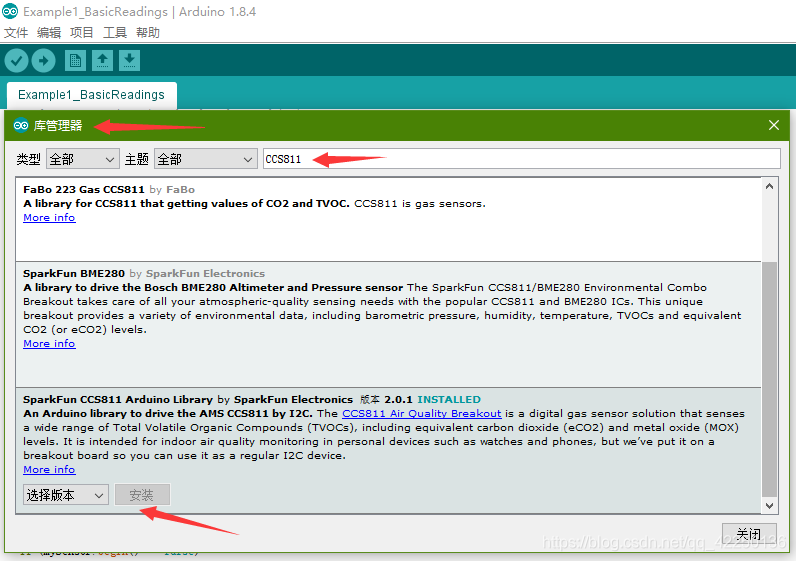

在Arduino庫管理器里面搜索安裝一個CCS811的例程庫

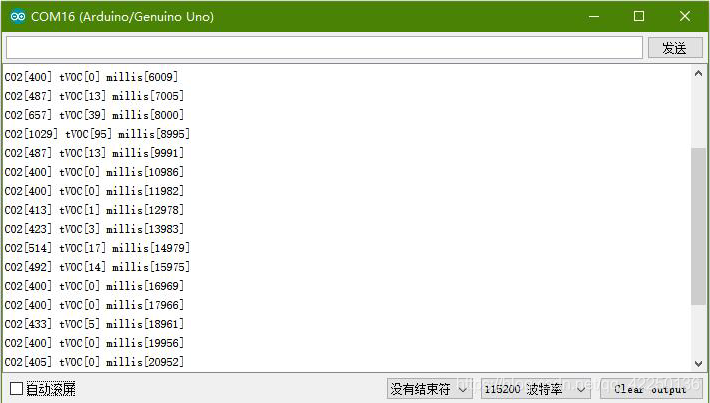

下載代碼到Arduino開發板里面，打開串口監視器輸出CCS811的測量資料
總結
Arduino庫管理器里面還有很多電子模塊的例程，可以直接安裝例程驗證模塊的特性功能，長期發布類似文章，歡迎關注，歡迎隨時留言，需要程式或者軟體也可以在下方留言喔！
