0.96英寸128*64 OLED顯示二維碼

關于

最近手頭上有個0.96英寸的 128*64得單色顯示屏，突發想法能不能在上面顯示二維碼，手機掃描出來呢，這樣的功能對于擁有這種顯示屏的物聯網設備肯定大有用處啊，
首先 百度一下，發現還真有人已經實作了這樣的功能，CSDN上也有資源，但是這特么的積分也要的太狠吧，我這個窮逼買不起啊，開源給大家看看會屎么？MP啊，

網上找了些資料，發現有開源的庫，發現一個庫https://github.com/fukuchi/libqrencode 研究了下，表示看的不太明白，放棄，

突然想到 臥槽，我這個用的RT-Thread,不是有在終端列印出二維碼的功能么，，，，，

臥槽，，，，，，什么都⑧說了，開干，

軟、硬體環境

首先給大家說明下，我的環境，免得后續出現一系列問題，

1. 主控MCU ，STM32F103VE；
2. 顯示屏 ，0.96 英寸 128*64 OLED顯示屏，控制芯片是SSD1306，介面I2C
3. 作業系統，眾所周知，RT-Thread，
   顯示的驅動已經移植好了，只需要可以正常顯示字符就可以了，

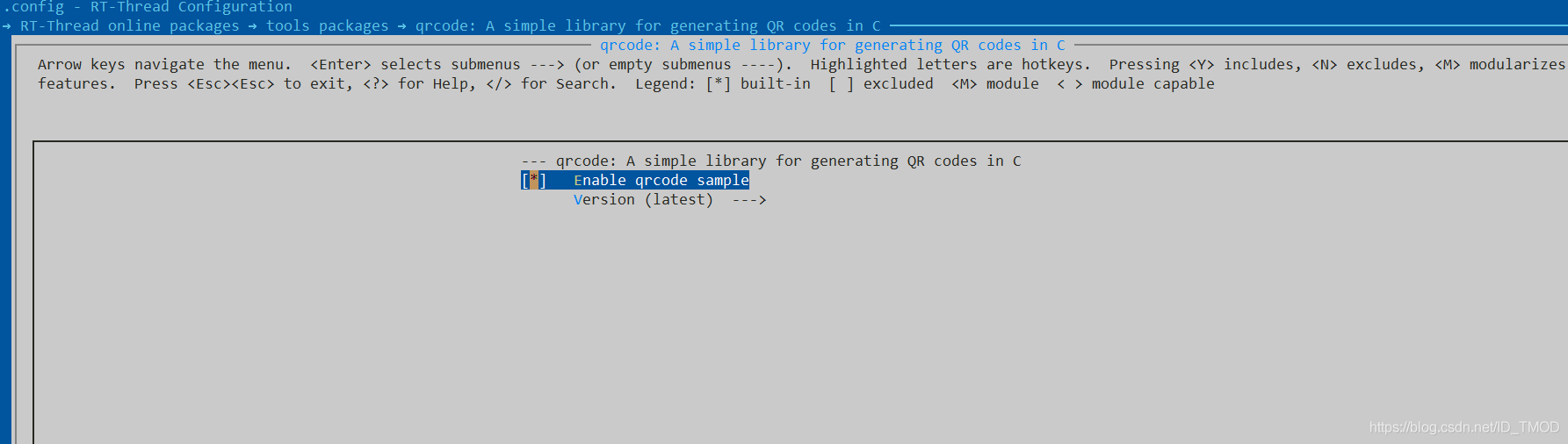

開啟RT-Thread的終端列印二維碼功能

在生成工程之前不要忘記 輸入命令 pkgs --update

生成工程 scons --target=mdk5

打開工程，編譯，

一切正常的情況下，可以看到下圖

RT-Thread 的這個QrCode的庫也是移植這個的https://github.com/ricmoo/QRCode

思路

從原始碼可以看到如下示例：

for (uint8 y = 0; y < qrcode.size; y++) {
    for (uint8 x = 0; x < qrcode.size; x++) {
        if (qrcode_getModule(&qrcode, x, y) {
            Serial.print("**");
        } else {
            Serial.print("  ");
        }
    }
    Serial.print("\n");
}

這個是列印到終端的示例程式，根據代碼可以判斷，原理是根據生成的點陣，判斷點陣的x,y是否為1，然后在再終端列印**或者空格，
函式 qrcode_getModule(&qrcode, x, y),獲取指定位置是否有點的，回傳1則表示該位置有點，回傳0則改位置無點，

那么問題來了，這個得到的二維碼的點陣大小是多少？

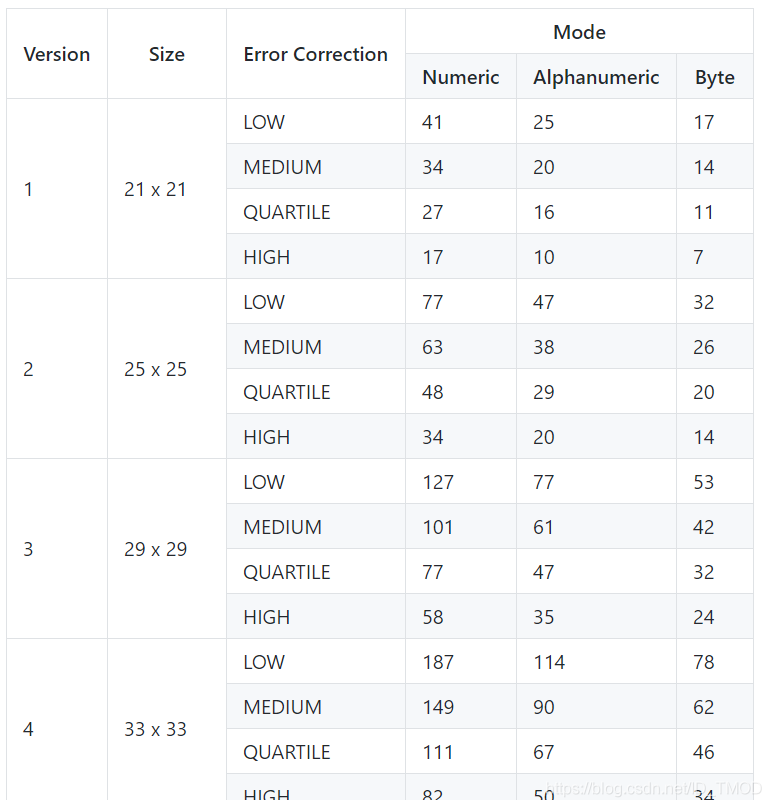

到剛才那個github專案大佬主頁，可以看到

原來這個點陣和代碼里面，定義的#define DEFAULT_QR_VERSION 3
有關，例如定義為4，那么生成的點陣就是 33*33 個點，

那么很簡單了，把這些點陣 填充到顯示的緩沖，然后不就ojbk了，是不是？
好了開始肝了，

移植開肝

這里首先我們要搞清楚，這個螢屏顯示的原理

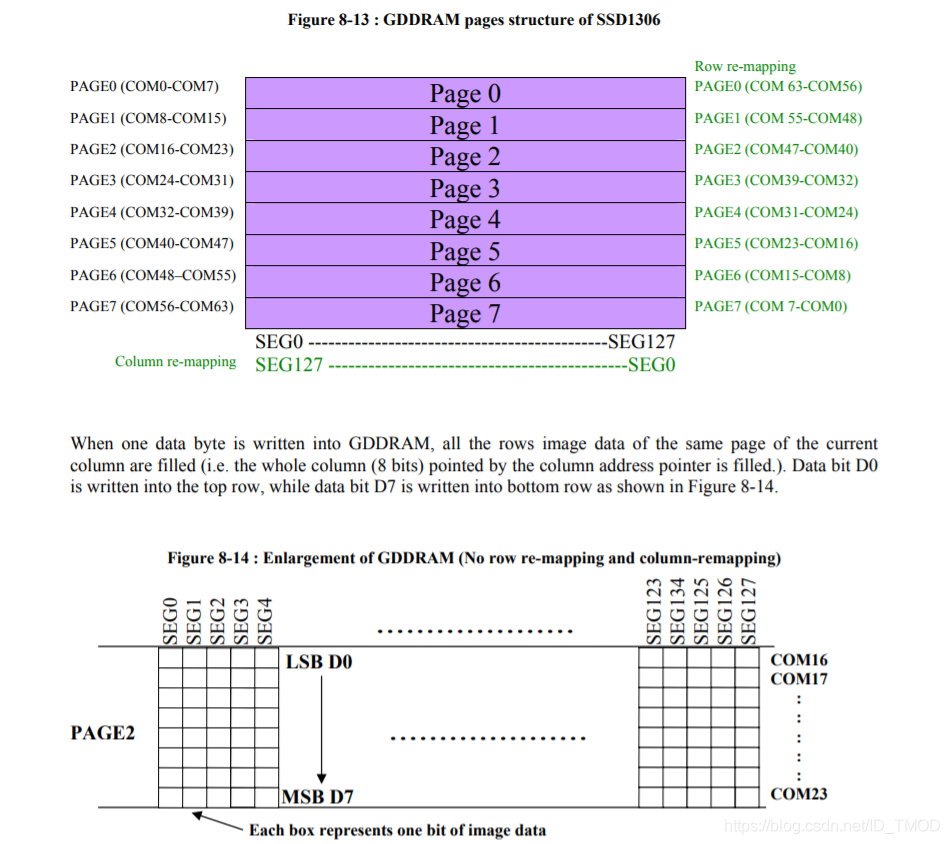

螢屏的主控用的是SSD1306:手冊

可以看到點陣的顯示掃描方式是，從左到右(也可從右到左)，從上到下掃描顯示的，每個頁縱向8個點，橫向127個點，縱向每8個點表示一頁，如果是128*64的話就是8頁(0~7)，

搞清了顯示的原理，那么特么只要填點陣就可以了，
初始化顯示屏

    OLED_WR_Byte(0xAE,OLED_CMD);//--display off
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address
	OLED_WR_Byte(0xB0,OLED_CMD);//--set page address
	OLED_WR_Byte(0x81,OLED_CMD); // contract control
	OLED_WR_Byte(0xFF,OLED_CMD);//--128
	OLED_WR_Byte(0xA1,OLED_CMD);//set segment remap
	OLED_WR_Byte(0xA6,OLED_CMD);//--normal / reverse
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3F,OLED_CMD);//--1/32 duty
	OLED_WR_Byte(0xC8,OLED_CMD);//Com scan direction
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset
	OLED_WR_Byte(0x00,OLED_CMD);//

	OLED_WR_Byte(0xD5,OLED_CMD);//set osc division
	OLED_WR_Byte(0x80,OLED_CMD);//

	OLED_WR_Byte(0xD8,OLED_CMD);//set area color mode off
	OLED_WR_Byte(0x05,OLED_CMD);//

	OLED_WR_Byte(0xD9,OLED_CMD);//Set Pre-Charge Period
	OLED_WR_Byte(0xF1,OLED_CMD);//

	OLED_WR_Byte(0xDA,OLED_CMD);//set com pin configuartion
	OLED_WR_Byte(0x12,OLED_CMD);//

	OLED_WR_Byte(0xDB,OLED_CMD);//set Vcomh
	OLED_WR_Byte(0x30,OLED_CMD);//

	OLED_WR_Byte(0x8D,OLED_CMD);//set charge pump enable
	OLED_WR_Byte(0x14,OLED_CMD);//

	OLED_WR_Byte(0xAF,OLED_CMD);//--turn on oled panel

	OLED_Clear();

宣告一個顯示的二位陣列

#define DEFAULT_QR_VERSION 6
#define Xsize  4*DEFAULT_QR_VERSION+17
#define Ysize  (4*DEFAULT_QR_VERSION+17)/8+1
uint8_t qr_code_buff[Ysize][Xsize]={0};  // 顯示點陣緩沖

對于顯示的點陣，大家可以看如下解釋：

                 -------------------------------->X
|       0	    0	2	3	4	.	.	.	.	.	   127
|		0       x	x	x	x	x	.	.	.	.	.	x
|		1       x	x	x	x	x	.	.	.	.	.	x
|		2		x	x	x	x	x	.	.	.	.	.	x
|		.		x	x	x	x	x	.	.	.	.	.	x
|		.		x	x	x	x	x	.	.	.	.	.	x
|		.		x	x	x	x	x	.	.	.	.	.	x
Y		.		x	x	x	x	x	.	.	.	.	.	x
		.		x	x	x	x	x	.	.	.	.	.	x
		7		x	x	x	x	x	.	.	.	.	.	x

       每個X位 表示OLED 的縱向8個點陣的16進制資料

先搞個函式，方便后面操作，下面這個函式可以對上面矩陣任意位置填充一位16進制數，

//根據x,y填充縱向8個點陣的資料
void OLED_Draw_Vertical_Byte(u8 x,u8 y, u8 data)
{

	OLED_Set_Pos(x,y);

	OLED_WR_Byte(data,OLED_DATA);

}

ojbk!!!
繼續下一步
搞個方法，通過生成的二維碼的點陣，來對顯示的快取進行相應位置填充，這里大家注意一下細節：
首先 起個函式名，然后第二步確定好傳入的引數，可以了，，，，，，，，，，
接下來就像下面這樣，，，，，，，，

void OLED_Draw_QRCode(char *qrstr) //繪制 二維碼圖片
{

    QRCode qrc;
    uint8_t x, y,z, *qrcodeBytes = (uint8_t *)rt_calloc(1, qrcode_getBufferSize(DEFAULT_QR_VERSION));
    int8_t result;
	  uint8_t num=0;

    if (qrcodeBytes)
    {
        result = qrcode_initText(&qrc, qrcodeBytes, DEFAULT_QR_VERSION, ECC_LOW, qrstr);

        if (result >= 0)
        {

				num=qrc.size/8;

					//掃描方式:先每次掃y軸8個點，再掃描整個x軸
				for(x=0;x<qrc.size;x++)   //根據生產的二維碼點陣  填充到顯示的緩沖矩陣重    先計算到 二維碼點陣y坐標的8的整數倍
				{
					for(z=0;z<num;z++)
					{
						for(y=0;y<8;y++)  //y 坐標每次8個點
						{
							 if (qrcode_getModule(&qrc, x, 8*z+y))
							 {
									setbit(qr_code_buff[z][x],y);

							 }
                           else
							 {
								 clrbit(qr_code_buff[z][x],y);
							 }
						}
			  	}
				}
				for(x=0;x<qrc.size;x++)                     //計算填充y軸剩下的 點陣
				{
                    for(y=0;y<qrc.size%8;y++)
					{

						if (qrcode_getModule(&qrc, x, num*8+y))
						{
							setbit(qr_code_buff[num][x],y);
						}
						else
						{
							clrbit(qr_code_buff[num][x],y);
						}
					}
				}
				for(y=0;y<Ysize;y++)
				{
				for(x=0;x<Xsize;x++)
				{
					OLED_Draw_Vertical_Byte(x,y,qr_code_buff[y][x]);		//將計算好點陣 填到螢屏上
				}

			}
        rt_free(qrcodeBytes);
    }
    else
    {
        rt_kprintf("Warning: no memory!\n");
    }
	}
}

好了，到此應該問題不大，，，，，，，，，，，
ojbk！！！！！！！！！！！！！

開始測驗

用RT-Thread 的MSH控制臺搞個測驗命令

static void qrcode(uint8_t argc, char **argv)
{
   #define DEFAULT_QR_STRING "HELLO WORLD"
      char *qrstr = DEFAULT_QR_STRING;
        if (argc > 1)
        {
            qrstr = argv[1];
        }
			 OLED_Draw_QRCode(qrstr);
}
MSH_CMD_EXPORT(qrcode, qrcode generator: qrcode [string]);

everthing is OK！！！！！！

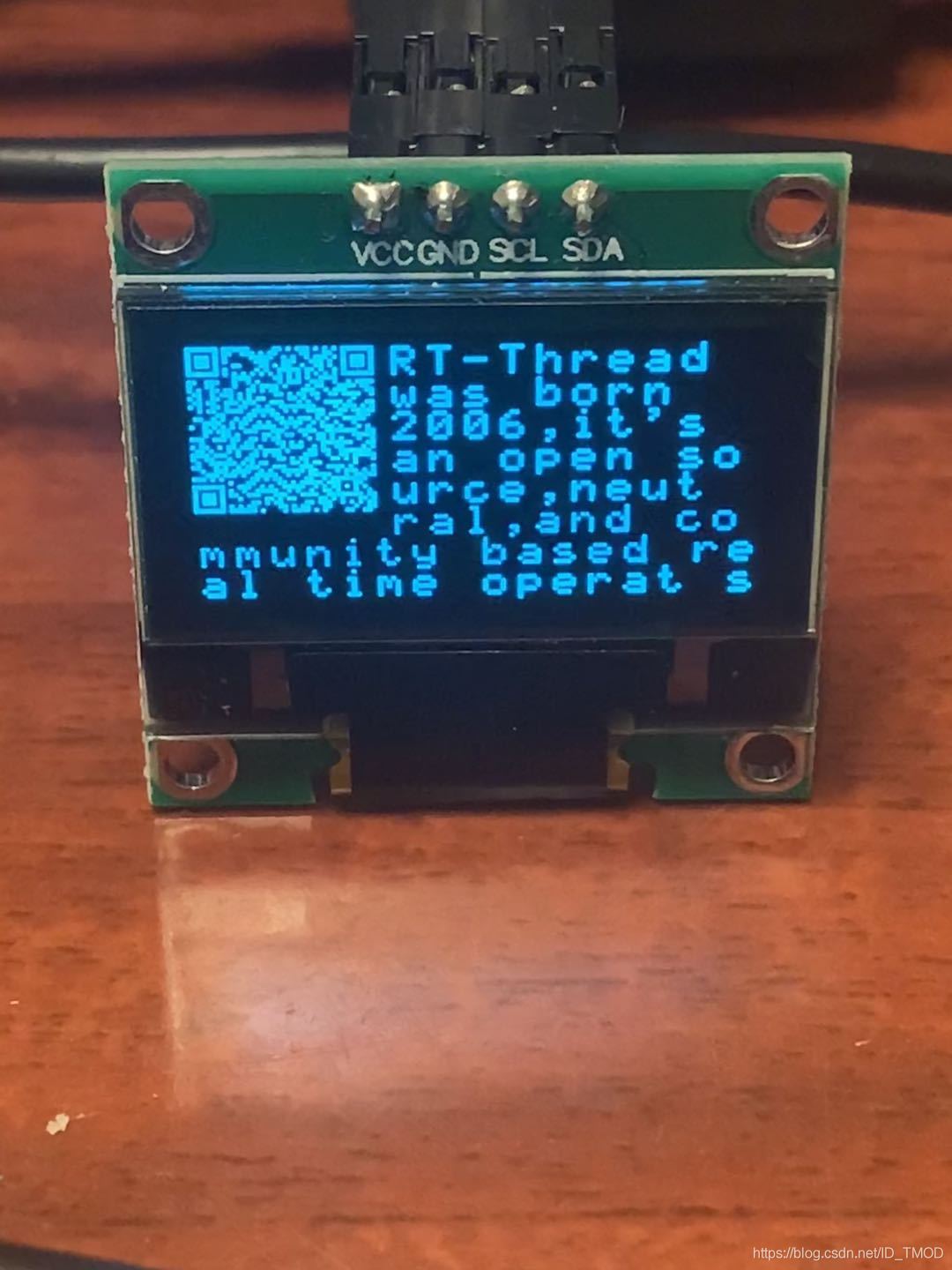

放圖看下顯示效果

看看大家掃出了什么?
