課程設計

用89C51的P1口（位控）和一片8155的PA口（段控）作輸出口控制六數碼管顯示（二個數碼管顯示“時”、二個數碼管顯示“分”、二個數碼管顯示“秒”），8155的PB口作輸入口控制按鍵輸入，做一臺電子鐘，
要求：8155的PA口地址：EF01H

用一個按鍵控制作時鐘調整狀態輸入（按下一次進入時鐘調整狀態下的“時”調整，再按下一次進入“分”調整，再按下一次進入“秒”調整，再按下一次退出時鐘調整狀態），一個按鍵用于調整時鐘（在時鐘調整狀態下有效），在時鐘調整狀態下，正在調整的“時”或“分”或“秒”要進行閃爍顯示指示，

電子時鐘主要功能

1、顯示時間，并準確計時；
2、可以進入調整狀態，對時分秒進行調整加一操作；
3、對應調整狀態的數碼管閃爍顯示；
4、附加功能：萬年歷（閏年判斷），

電子元件的選擇

8位共陰極數碼管，89C51芯片，8155芯片，RESPACK-8（排阻，網路電阻器），電阻，反相器，按鈕，電容

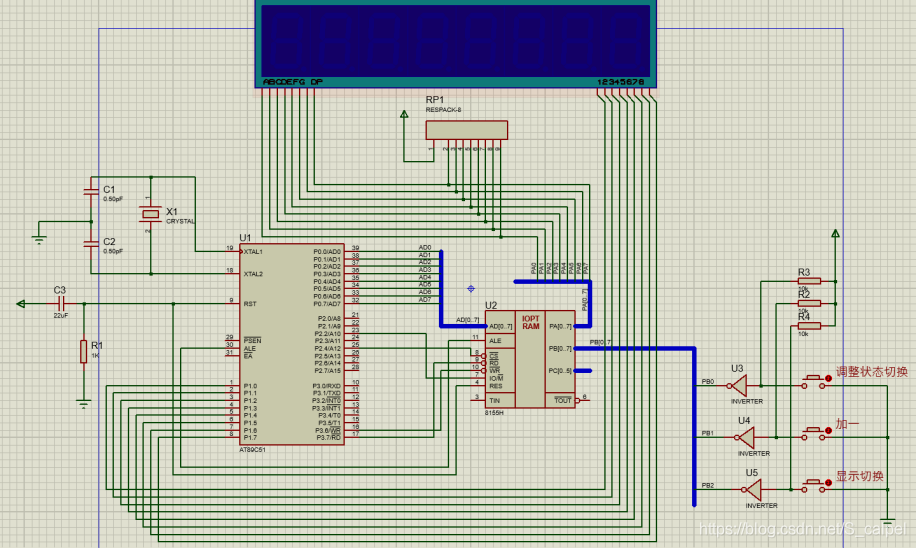

proteus仿真圖

可以標注引腳連接簡化接線方式，本圖并未使用簡化接線方式，

下面展示一些代碼，條理與邏輯思路比較清晰，簡化了注釋

#include<reg51.h>
#include<absacc.h>
#define uchar unsigned char
#define uint unsigned int
#define COM8155 XBYTE[0xef00]
#define PA8155 XBYTE[0xef01]
#define PB8155 XBYTE[0xef02]
uchar a[12]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40,0x00};
uchar xs[8]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};
uchar b[8]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
uint pn[12]={31,28,31,30,31,30,31,31,30,31,30,31};
uint rn[12]={31,29,31,30,31,30,31,31,30,31,30,31};
uchar SS=50,MM=59,HH=23,count,flash,count1;
uint Day=27,Month=2,Year=2000,*p;
bit flag=0;

void Delay(uint t)		//延遲函式
{
	while(t)
	{
	t--;
	}
}

void Dispaly1(uchar SS,uchar MM,uchar HH)	 //時分秒顯示函式
{
    uint i;
	xs[0]=SS%10;
	xs[1]=SS/10;
	xs[2]=10;
	xs[3]=MM%10;
	xs[4]=MM/10;
	xs[5]=10;
	xs[6]=HH%10;
	xs[7]=HH/10;

	if(flag==1)
		{
		if(flash==0)
		xs[0]=xs[1]=11;
		else if(flash==1)
		xs[3]=xs[4]=11;
		else if(flash==2)
		xs[6]=xs[7]=11;
		}

	for(i=0;i<8;i++)
	   {
	    P1=b[7-i];
		PA8155=a[xs[i]];
		Delay(5);
		P1=0xff;
		Delay(5);
		P1=0xff;
	    }
}

void Dispaly2(uint Day,uint Month,uint Year)	 //年月日顯示函式
{
    uint i;
	xs[0]=Day%10;
	xs[1]=Day/10;
	xs[2]=Month%10;
	xs[3]=Month/10;
	xs[4]=Year%10;
	xs[5]=(Year%100)/10;
	xs[6]=(Year%1000)/100;
	xs[7]=Year/1000;

	if(flag==1)
		{
		if(flash==0)
		xs[0]=xs[1]=11;
		else if(flash==1)
		xs[2]=xs[3]=11;
		else if(flash==2)
		xs[4]=xs[5]=xs[6]=xs[7]=11;
		}

	for(i=0;i<8;i++)
	   {
	    P1=b[7-i];
		PA8155=a[xs[i]];
		Delay(5);
		P1=0xff;
	    }
}

void Keyscan1()   //時鐘調位和數值加一功能
{
	static uchar j = 0;
	if(PB8155==0X01)   //進入調整狀態
		{
		Delay(10000);     //消抖
		if(PB8155==0X01)
		{
		TR0=0;     //關閉定時器0
        TR1=1;     //打開定時器1
		while(PB8155==0X01)
		{
		}
		j++; 		  //進行狀態調整按鍵次數計數
		}
		}
	if(j==1)		   //調整秒狀態
		{
		flash=0;
		if(PB8155==0X02)
			{
			Delay(10);
			if(PB8155==0X02)
			{
				while(PB8155==0X02)
				{
				}
				SS++;
				if(SS==60)
				SS=0;
			}
			}
		}
	if(j==2)		   //調整分狀態
		{
		flash=1;
		if(PB8155==0X02)
			{
            Delay(10);
			if(PB8155==0X02)
			{
			while(PB8155==0X02)
			{
			}
			MM++;
			if(MM==60)
			MM=0;
			}
			}
		}
	if(j==3)		   //調整時狀態
		{
		flash=2;
		if(PB8155==0X02)
			{
			Delay(10);
			if(PB8155==0X02)
			{
			while(PB8155==0X02)
			{
			}
			HH++;
			if(HH==24)
			HH=0;
			}
			}
		}
	if(j==4)		  //退出調整狀態
		{
		TR0=1;       //打開定時器0
        TR1=0;
		j=0;		 //計數清零
		}
}

void Keyscan2()   //日期調位和數值加一功能
{
	static uchar m = 0;
	if(((Year%4==0)&&(Year%100!=0))||(Year%400==0))        //閏年判斷
	p=rn;
	else
	p=pn;
	if(PB8155==0X01)   //進入調整狀態
		{
		Delay(10000);     //消抖
		if(PB8155==0X01)
		{
		TR0=0;     //關閉定時器0
        TR1=1;     //打開定時器1
		while(PB8155==0X01)
		{
		}
		m++; 		  //進行狀態調整按鍵次數計數
		}
		}
	if(m==1)		   //調整日狀態
		{
		flash=0;
		if(PB8155==0X02)
			{
			Delay(10);
			if(PB8155==0X02)
			{
				while(PB8155==0X02)
				{
				}
				Day++;
				if(Day==p[Month-1]+1)
				Day=1;
			}
			}
		}
	if(m==2)		   //調整月狀態
		{
		flash=1;
		if(PB8155==0X02)
			{
            Delay(10);
			if(PB8155==0X02)
			{
			while(PB8155==0X02)
			{
			}
			Month++;
			if(Month==13)
			Month=1;
			}
			}
		}
	if(m==3)		   //調整年狀態
		{
		flash=2;
		if(PB8155==0X02)
			{
			Delay(10);
			if(PB8155==0X02)
			{
			while(PB8155==0X02)
			{
			}
			Year++;
            if(Year>9999)
			Year=0;
			}
			}
		}
	if(m==4)		  //退出調整狀態
		{
		TR0=1;       //打開定時器0
        TR1=0;
		m=0;		 //計數清零
		}
}

void main()	 //主函式
{
	TMOD=0x01; 	 //定時器以方式一作業
	TH0=(65536-10000)/256;
	TL0=(65536-10000)%256;   //10ms計時
	ET0=1;  //允許定時器0中斷
	TR0=1;  //打開定時器0
	TMOD=0x01; 	 //定時器以方式一作業
	TH1=(65536-10000)/256;
	TL1=(65536-10000)%256;   //10ms計時
	EA=1;
	ET1=1;  //允許定時器1中斷
	TR1=0;  //關閉定時器1
	COM8155=0x01;
	while(1)
	{
	static uchar h=0;
	if(PB8155==0X04)    //時鐘和日期切換
		{
		Delay(100);
		if(PB8155==0X04)
		while(PB8155==0X04);
		h++;
		}
	if(h%2==0)          //如果按鍵偶數次則顯示時鐘
	    {
		Dispaly1(SS,MM,HH);
		Keyscan1();
		}
	if(h%2==1)         //如果按鍵偶數次則顯示日期
		{
		Dispaly2(Day,Month,Year);
		Keyscan2();
		}
	}
}

void time0_int(void) interrupt 1		   //計時中斷函式
{
	TH0=(65536-10000)/256;
	TL0=(65536-10000)%256;
	count++;
	if(((Year%4==0)&&(Year%100!=0))||(Year%400==0))        //閏年判斷
	p=rn;
	else
	p=pn;
	if(count==100)         //10ms
	{
		count=0;
		SS++;
		if(SS==60)
		{
		SS=0;
		MM++;
		}
		if(MM==60)
		{
		MM=0;
		HH++;
		}
        if(HH==24)
		{
		HH=0;
		Day++;
		}
		if(Day==p[Month-1]+1)
		{
		Day=1;
		Month++;
		}
		if(Month==13)
		{
		Month=1;
		Year++;
		}
	}
}

void time1_int(void) interrupt 3		   //閃爍中斷函式
{
	TH1=(65536-10000)/256;
	TL1=(65536-10000)%256;
	count1++;
	if(count1%50==0)     //500ms計時
	flag=~flag;
}

效果圖

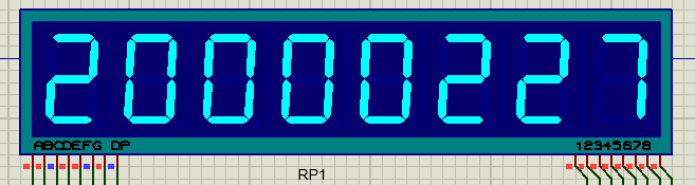

日期顯示效果，2000年為閏年2月有29天，達到預期效果

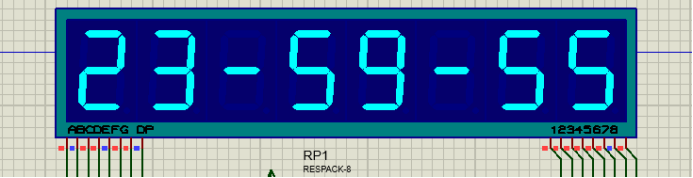

時間顯示無任何問題

本次還有一問題沒有解決，定時器1的定時效果一直達不到理想狀態，希望有大佬能指正，感謝！
