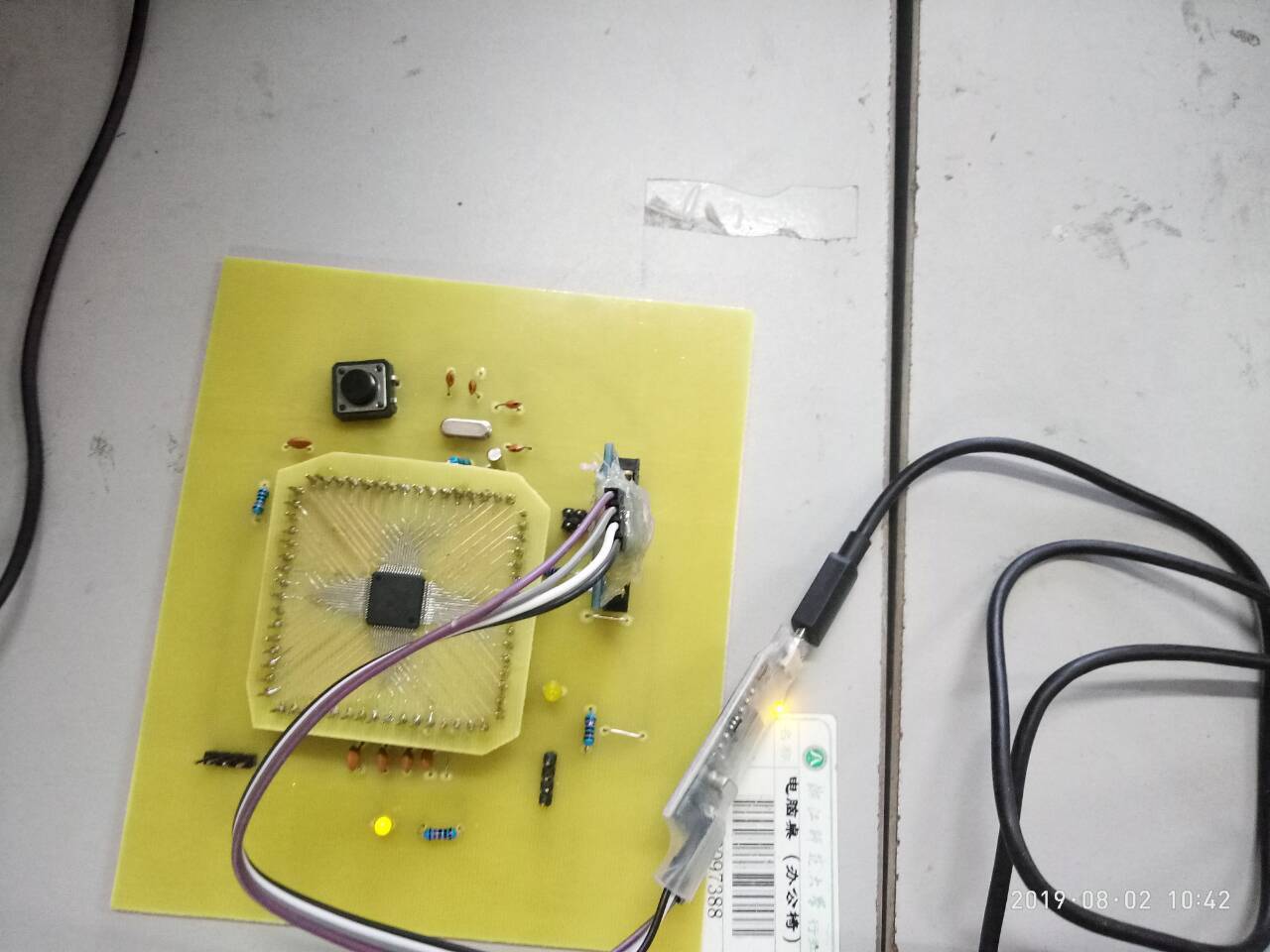

pcb，原理圖均在http://www.openedv.com/thread-297984-1-1.html有下載，沒找到上傳方法
uj5u.com熱心網友回復：

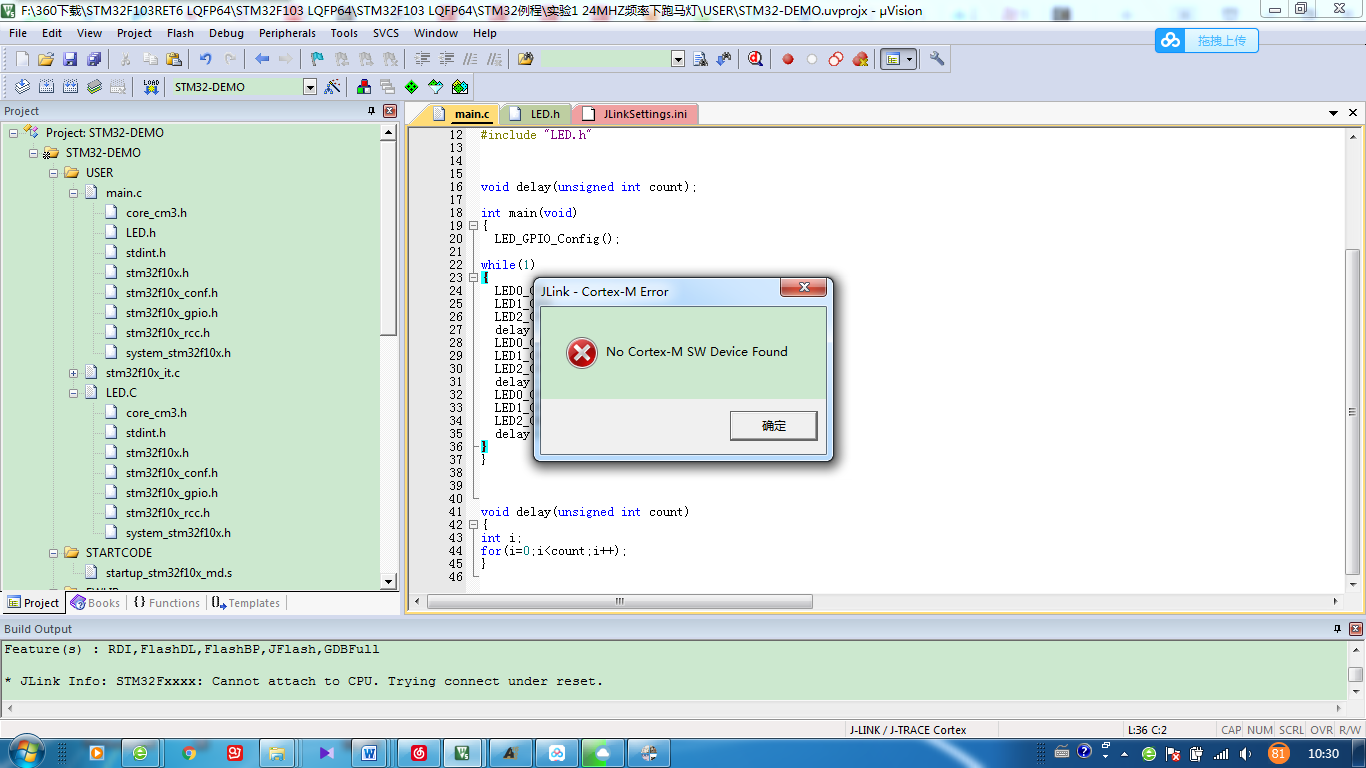

你選了SW下載！！！為什么不用USART1或2口呢？！
uj5u.com熱心網友回復：

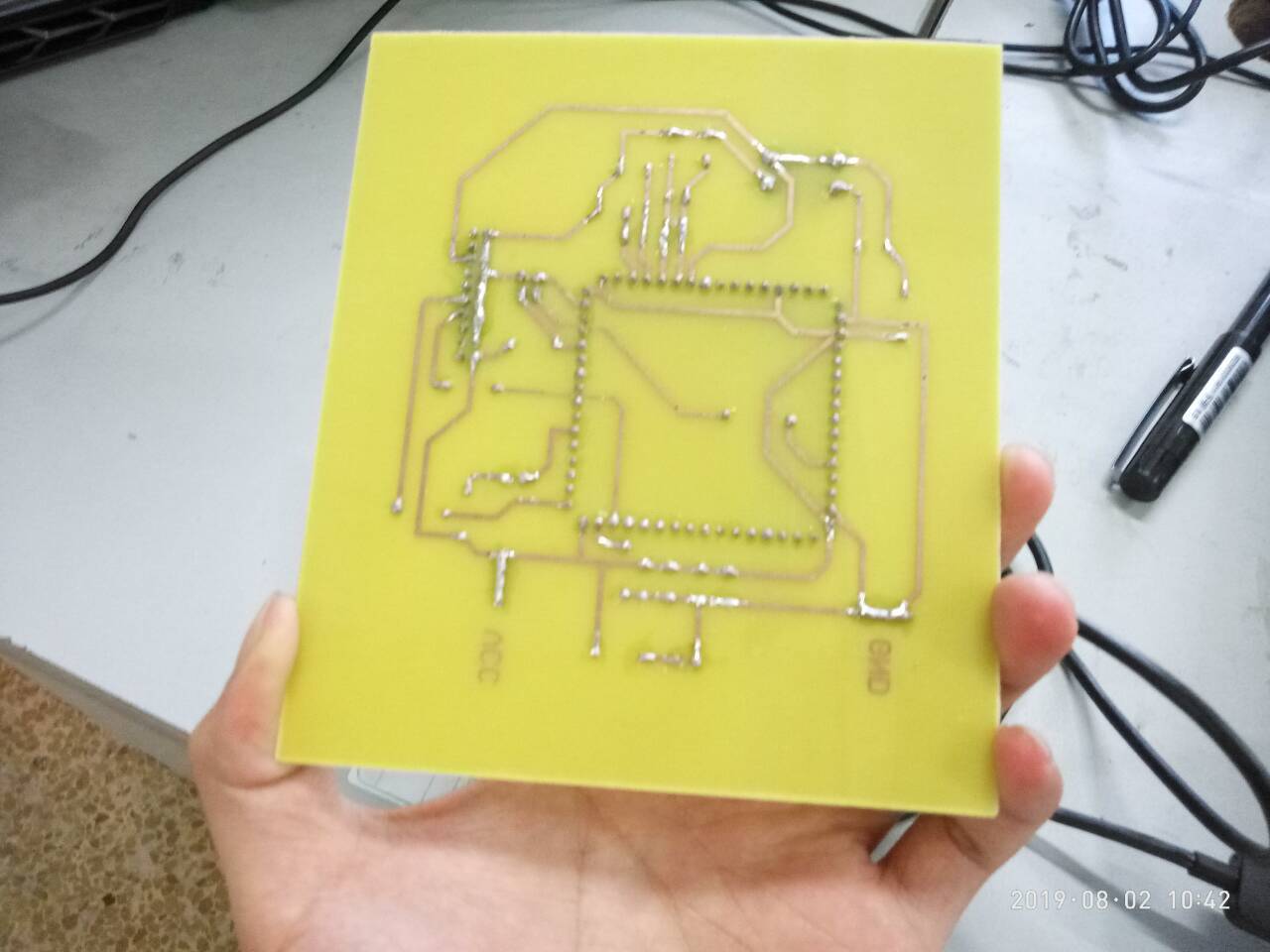

兄弟，你的問題無法為你解決。但看到你這線路板，心酸，想告訴你兩個事：1：有個電路設計軟體，可以畫原理圖和PCB，很好用，還免費，立創EDA，網址：lceda.cn
2：網上有很多打板的廠家，很便宜，如嘉立創，10x10cm以內，包郵才5元，每個月兩次優惠，超出才20元。畫好PCB發過去，三天就回來了。比你這樣快多了，也省多了。
想問一下：你應該是自學的吧。看到你這樣打板，驚訝你的技術和耐心，花了多少時間才做出來？要不要一星期？
uj5u.com熱心網友回復：
之所以用sw是因為之前用打樣出來的通用版做的底座，然后用sw可以下載所以后來不用通用板，自己畫圖，腐蝕，焊接，然后就不能用了uj5u.com熱心網友回復：
因為原理圖是之前就畫好的，所以自己畫pcb，列印，轉印，腐蝕，焊接，花了一天時間uj5u.com熱心網友回復：
你早晚得是一牛逼的家伙！uj5u.com熱心網友回復：
目測時鐘電路部分處理不好，先看看電源正不正常吧uj5u.com熱心網友回復：

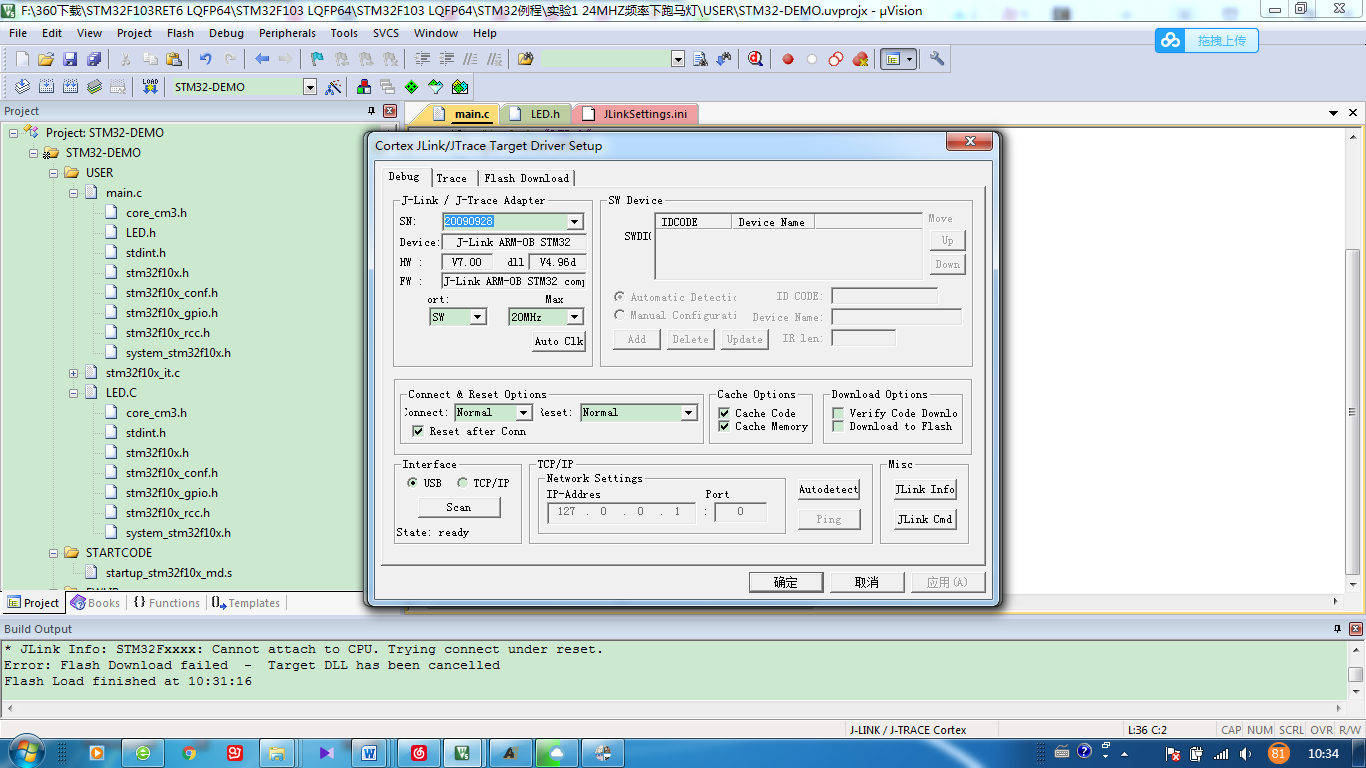

解決了嗎？換成JTAG模式看看能不能檢測出來，或者看看flashdownload那里配置是不是對的uj5u.com熱心網友回復：
應該是供電問題，以前遇到過一次，你測量一下芯片的VDDA有沒有電。uj5u.com熱心網友回復：
我看到了你選擇的下載速度20M，有可能這個太大了，芯片不支持，jlink下載只需要四根線，vcc swclk時鐘線 swdio資料線 gnduj5u.com熱心網友回復：
功電電檢查過了，都很正常，下載速度，改過了，改成5M也不行。uj5u.com熱心網友回復：
圖紙看下有沒有問題uj5u.com熱心網友回復：
整個檢查了一遍，發現原理圖，pcb都沒有問題，有問題的是，沒有直接看引腳接，而是看原理圖上的文字，，，，以文字為標準，，，結果芯片接到拓展板上的時候引腳接挪了，，，謝謝大家的幫助
uj5u.com熱心網友回復：
哦，細心還是很重要的uj5u.com熱心網友回復：
列印、腐蝕......這30年錢的絕活！高手！過時了，不愿意畫可以用現成的轉接板也可以，太辛苦了。
uj5u.com熱心網友回復：
我用10元以下的USB轉TTL，通過UART1的PA9/PA10和GND，新手一次成功。uj5u.com熱心網友回復：
一毛沒用，芯片，覆銅板，焊錫絲，電，jlink，腐蝕液，排針，也做出來了（最主要是usb轉ttl要現買，所以放棄）uj5u.com熱心網友回復：

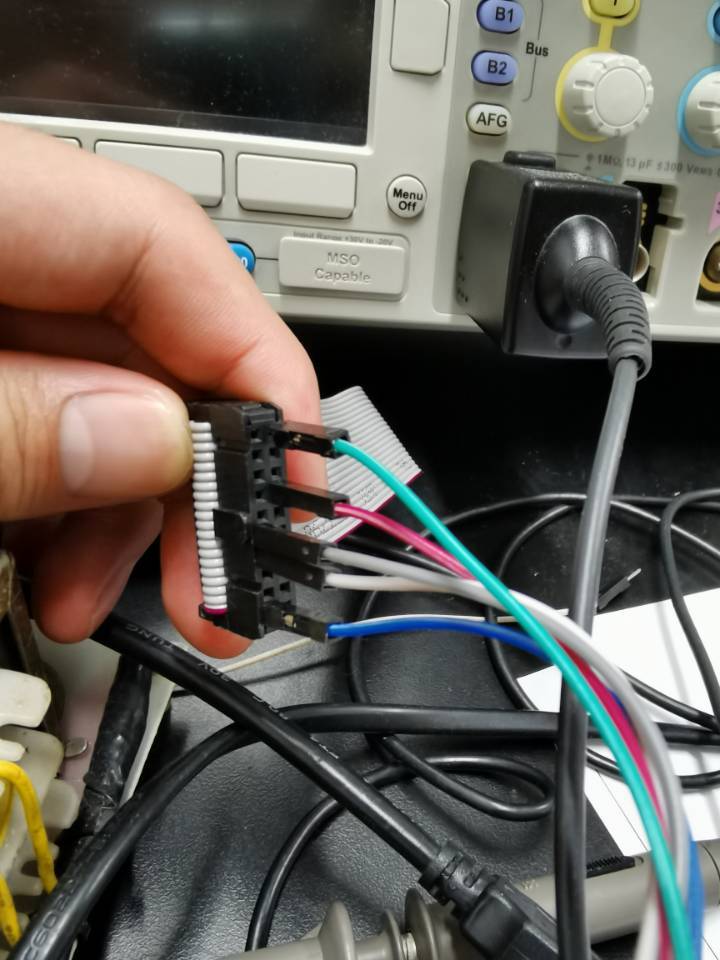

抓tck 信號是否有輸出u，如果也有就縮短線長。等距uj5u.com熱心網友回復：
看到你在原子論壇的最新狀態了，還是要細心
，不過恭喜你問題解決了
uj5u.com熱心網友回復：
硬體的問題不好說，關鍵是不知道是硬體還是軟體，建議試試別的下載方法，如USB轉TTL，不要糾結于一種方法uj5u.com熱心網友回復：
jink的下載我也弄過，你這個不是環境沒弄好就是板子那一部分電源不通uj5u.com熱心網友回復：
