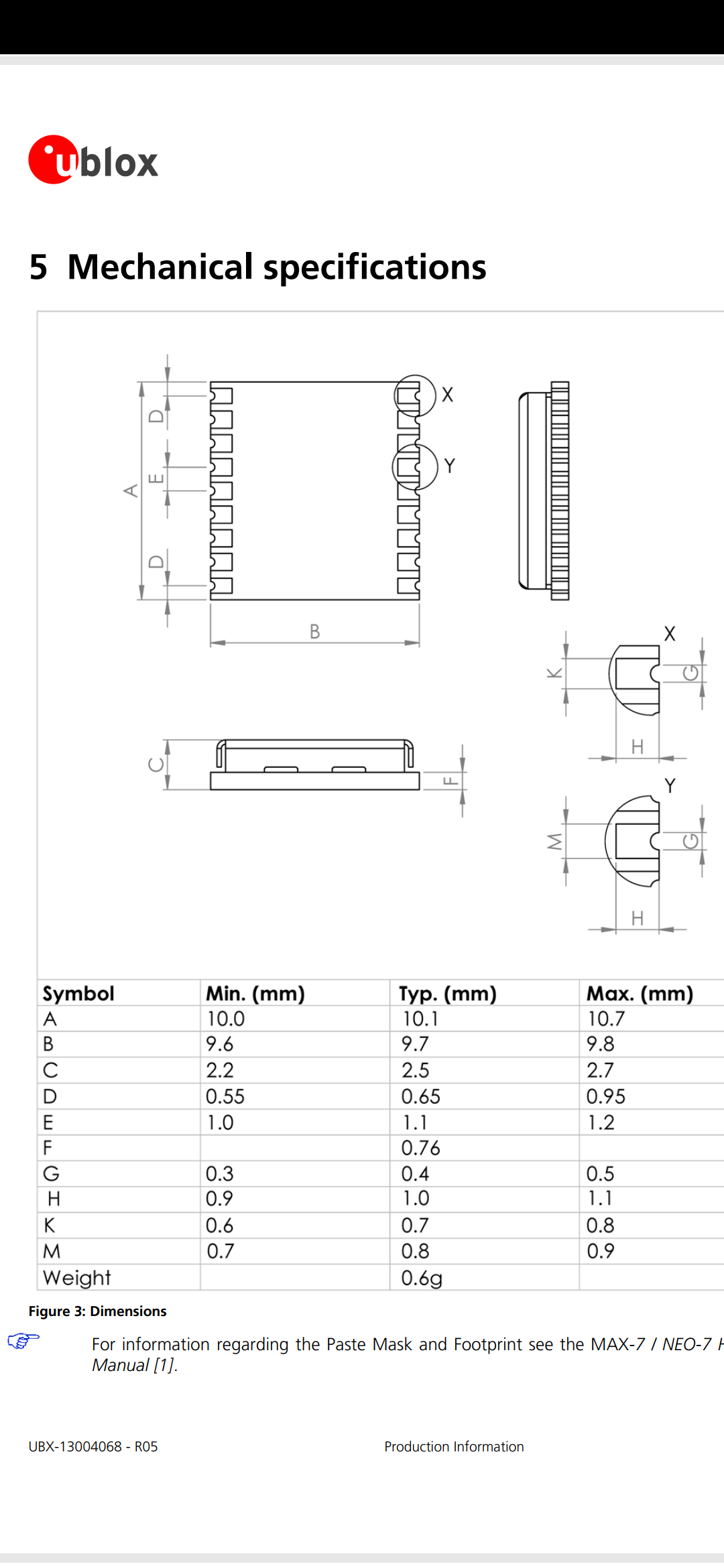

我現在有一個GPS-max-7q的模塊，這是它的尺寸圖。我得給他畫個焊盤的封裝庫，把這個模塊焊到我的板子上，這個焊盤該畫多少尺寸的呀(我應該不能看它模塊焊盤多大我就畫多大吧，不然我怎么焊呀)，求各位大佬幫幫小弟
uj5u.com熱心網友回復：
一般檔案上有推薦的繪制封裝的尺寸，也可以在淘寶上找人代做uj5u.com熱心網友回復：
嗯嗯，謝謝
，用ad畫焊盤時，焊盤周圍有一圈紫色的邊框，制板時這個邊框是不是也要算到焊盤的長寬里面去呀，這樣的話ad好像自動幫我把焊盤畫大了，我就不用改了
uj5u.com熱心網友回復：
這不就是個普通焊盤？在長和寬上面各加大0.1-0.15mm左右就可以了吧uj5u.com熱心網友回復：
好的，謝謝啦uj5u.com熱心網友回復：
封裝這個東西，最好用別人量產的，自己做的需要調整。驗證問題才行。uj5u.com熱心網友回復：
嗯嗯，非常感謝uj5u.com熱心網友回復：
一般焊盤長加長0.2mm就可以uj5u.com熱心網友回復：
向導里有一個是自動增加焊盤長度的uj5u.com熱心網友回復：
怎么做鴨，那個向導在哪
uj5u.com熱心網友回復：
1. 如果想自己畫可以參考 檔案：MAX-7, NEO-7 Hardware Integration Manual 的第19頁，上面有官方推薦的具體設計https://www.u-blox.com/sites/default/files/products/documents/MAX7-NEO7_HardwareIntegrationManual_%28UBX-13003704%29.pdf
2. 如果想偷懶也可以直接用官方提供的庫：
https://github.com/u-blox/Altium-Designer-Library
uj5u.com熱心網友回復：
用向導就自動出來了啊，有這個圖一般都用向導做。uj5u.com熱心網友回復：
模塊焊盤尺寸K*H，那么PCB焊盤做成(K+0.x)*2H，兩排焊盤的中心距為B。為了焊盤的可焊接性能，兩排焊盤的距離適當內縮，也就是比B小一點。
uj5u.com熱心網友回復：
請問一下向導會不會自動幫我加寬焊盤呀
