韌體庫結構
本文使用的韌體庫是STM32F10x_StdPeriph_Lib_V3.5.0，可以在官網獲取，該韌體庫包含四個檔案夾和一個庫的說明檔案，如下圖所示，stm32f10x_stdperiph_lib_um這個英文的幫助檔案非常有用，可以很方便地了解某個庫函式的使用方法，
Project
Project檔案夾是一些寫好的官方例程，便于學習和開發，
Libraries/CMSIS/CoreSupport
Libraries檔案夾下包含了韌體庫的源代碼和啟動檔案，是韌體庫的核心所在，如果想要自己建庫，就必須包含該檔案下大部分源代碼，Libraries下包含了CMSIS和STM32F10x_StdPeriph_Driver這兩個子檔案夾，前者是內核相關檔案，后者是各種外設的驅動檔案，
CMSIS的組織結構如下圖所示，包含了CoreSupport和DeviceSupport，其中CoreSpport下是core_cm3的源檔案和頭檔案，與內核暫存器映射相關，一般不需要用戶了解和更改，
Libraries/CMSIS/DeviceSupport
DeviceSupport下包含了三個重要的檔案，如下圖所示，stm32f10x.h實作了片上外設暫存器的映射，例如GPIO暫存器、NVIC中斷暫存器等等，此外，它還include了一些重要頭檔案，例如stdint.h——定義了各種資料型別、core_cm3.h、stm32f10x_conf.h——外設頭檔案的管家，include了大部分外設驅動頭檔案、system_stm32f10x.h等，所以，一般在用戶檔案main.c里只要include stm32f10x.h就可以實作大部分頭檔案的包含，
system_stm32f10x的源檔案和頭檔案實作了STM32上電時的RCC時鐘配置，
DeviceSupport下的startup就是啟動檔案了，根據設備型別，啟動檔案有很多種，如下圖所示，其中基本型芯片的啟動檔案有startup_stm32f10x_ld.s、startup_stm32f10x_md.s、startup_stm32f10x_hd.s、startup_stm32f10x_xd.s，分別匹配16~32k、64~128k、256~512k、512~1024k的Flash容量，以STM32F103C8為例，其FLASH容量為64k，因此啟動檔案選擇startup_stm32f10x_md.s，
Libraries/STM32F10x_StdPeriph_Driver
回頭看STM32F10x_StdPeriph_Driver，其下的內容就純粹很多了，只包含inc和src檔案夾，分別是外設頭檔案和源檔案的集合，
自定義工程模板
工程檔案組
由于韌體庫默認使用的設備型號跟我們自己的芯片會有差異，這時候就需要自己來新建工程模板，首先，新建檔案結構如下圖所示，Doc存放工程代碼的說明檔案，Libraries跟官方和韌體庫相同，Project存放工程檔案，User存放用戶修改創建的代碼檔案，
先從官方韌體庫中拷貝Libraries，然后還需要從官方韌體庫的例程中拷貝三個檔案：stm32f10x_conf.h、stm32f10_it.c、stm32f10_it.h，這三個檔案所在位置如下左圖所示，拷貝到User檔案夾下后如右圖所示，

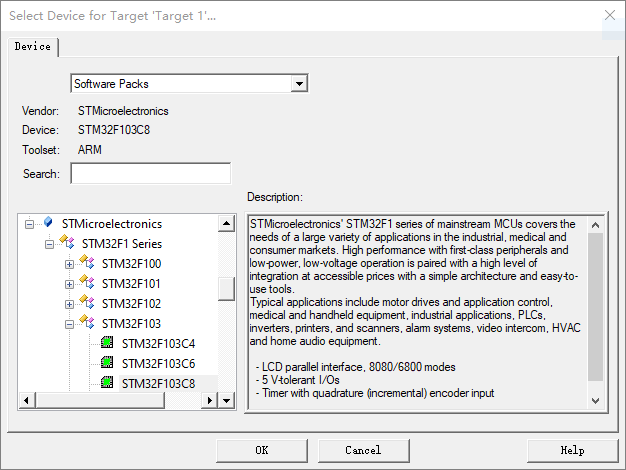

接下來，打開keil5軟體，新建工程，選擇設備，這里以STM32F103C8為例，如下圖所示：
添加工程檔案夾，效果如下：

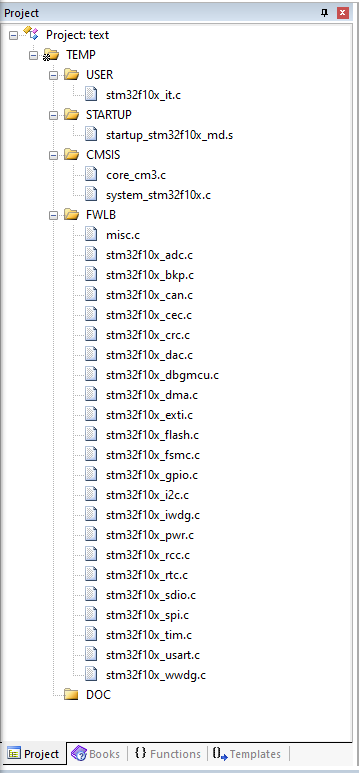

分別為各檔案夾添加源代碼檔案，只要添加.c和啟動檔案即可，結果如下：
最后，我們還缺最重要的main.c檔案，可以自己創建一個，并且添加到工程目錄中的USER下，main.c內容如下：
#include "stm32f10x.h" int main() { while(1); }
配置魔術棒選項

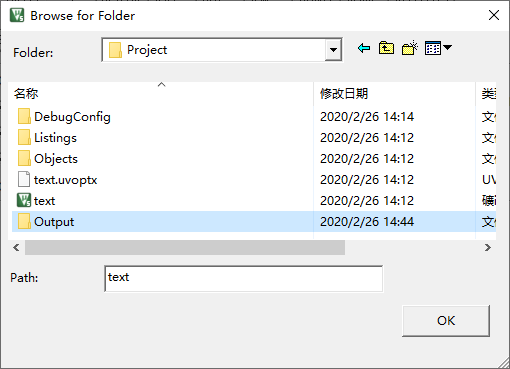

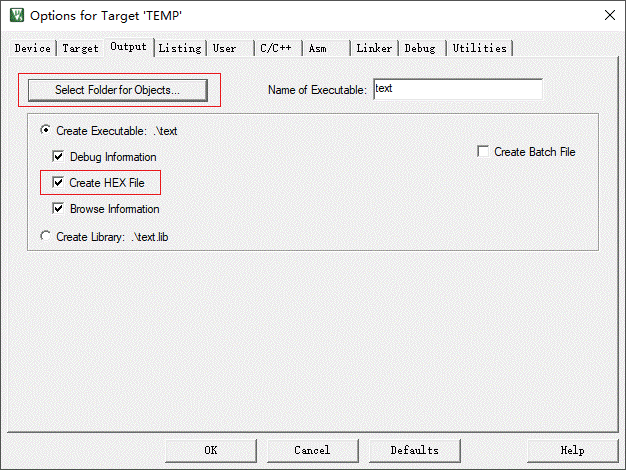

Output選項卡，將輸出檔案定位到工程目錄的Output檔案夾下（如果不存在，可以新建一個），并且勾選HEX選項，如下圖所示：

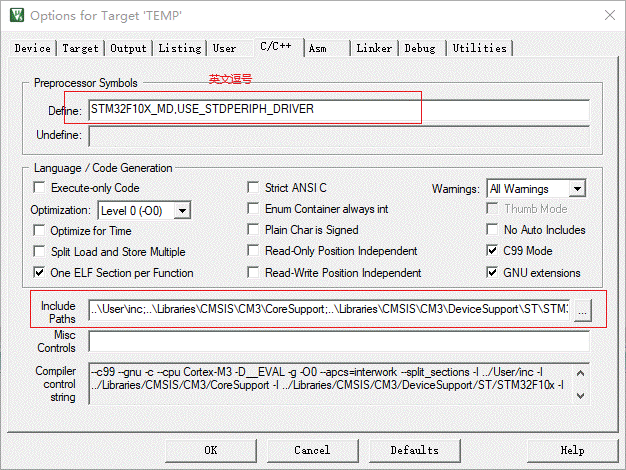

C/C++選項卡下，選擇頭檔案包含路徑（將檔案夾中含頭檔案代碼的目錄都添加進來），添加兩個宏定義（否則需要在代碼中更改添加），結果如下：
Linker選項卡下配置實際使用的仿真器，這里我使用的是ST-Link，
到此為止，進行編譯，如果沒有錯誤和警告，則大功告成，
