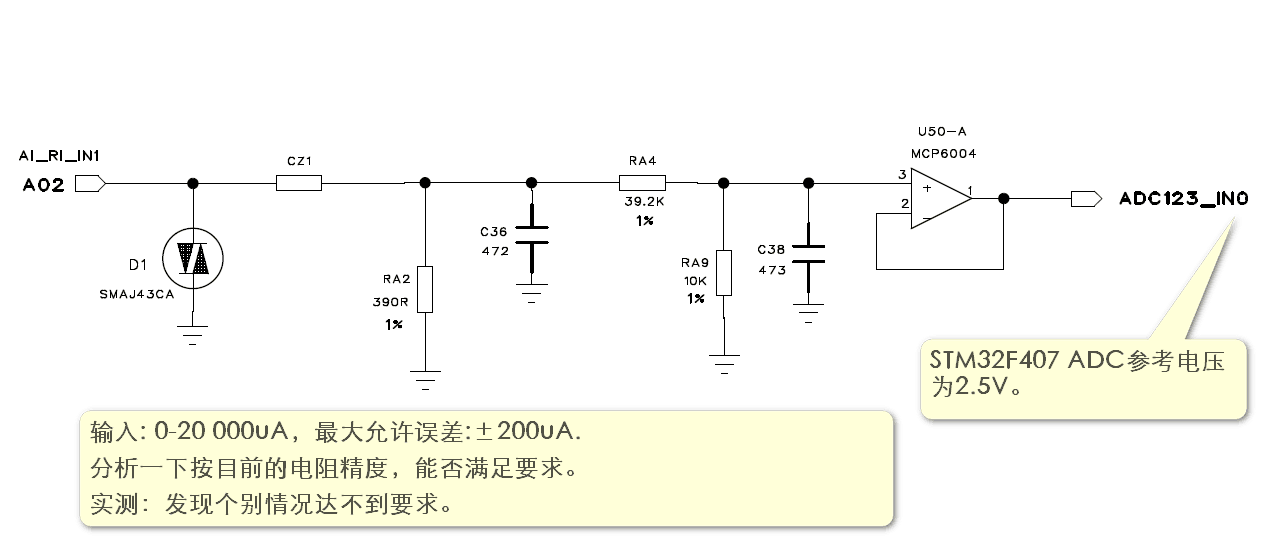

這是一個PLC電流輸入檢測電路。輸入電流范圍為：0-20,000uA(0-20mA). 要求最大誤差小于200uA（1%）。MCU使用STM32F407，ADC參考電壓為2.5V。 各位幫忙分析下，看使用這個電路和標注的電阻誤差，能否滿足要求。
多謝！
uj5u.com熱心網友回復：
從這個電路上看，是2級分壓的射隨器電路，不知道前級和后級；對誤差有要求的話，就要從元件的誤差弄起，之后就是電路引數的誤差把關，都要弄為高精度小誤差；
從圖紙標注的電阻元件精度可看出第一級電阻已經是1%，后級再誤差，可計算出總的誤差，似乎是一道計算題；
當測量不同電流情況時，確實在某段值范圍會出現誤差不符合要求的情況，為此，知道了原因，就知道如何解決問題回答問題。
不妨再說多一點，因為大多人只會膚淺地看文字描述的表面，不會更深層的去想，因此也只能是一知半解地產生某些誤解，要說的是所謂的電路引數誤差即電路的取樣誤差，分壓誤差，放大誤差，轉換誤差，顯示誤差，也即是從頭到尾逐級電路產生的誤差形成的總誤差，應該這樣深層次的考慮，而不是只膚淺地看到人家寫的文字的表面，就好比有人說彌勒佛了，膚淺的人可能只想到彌勒佛塑像笑容可掬的模樣，而想不到人家要表達的深層的是那付婦孺皆知的彌勒佛對聯。
uj5u.com熱心網友回復：
這是電壓檢測電路吧。uj5u.com熱心網友回復：
不能滿足要求！你要求誤差是1%，而實際你做了電流電壓轉換，誤差1%，建議這里用精密電阻：0.1%、25PPM溫票的，一般取250、200、100等。（選100，得到0-2V）
后面用了分壓，最好不用！因為分壓的精度用2個1%的電阻，實際精度不可能大于1%。
運放建議3PIN前面價格10K以上電阻，否則容易啥訓。運放最好用滿輻運放，否則0點或滿輻誤差較大。
uj5u.com熱心網友回復：
三個1%的電阻最大可能有3%的測量誤差，當然，向不同的方向偏移，誤差可能反而減小了。“個別情況達不到要求”，如果沒有規律，隨機的，可能是干擾，或者程式有問題。
如果某些值測量精度差就是電路的問題，比如，要求電流源有8V以上的電壓。
建議簡化電路，電流電壓轉換就用一個高精度電阻（千分之1），加一個電感一個電容，速度要求不高時可以選大一些的電感電容，電容漏要小，然后直接連到單片機上。減小中間環節。
