最近做學校的專案，第一次畫PCB，本來拿到板子很開心，插上USB供電發現電源燈不亮，1117-3.3V還非常燙，心涼了一半啊

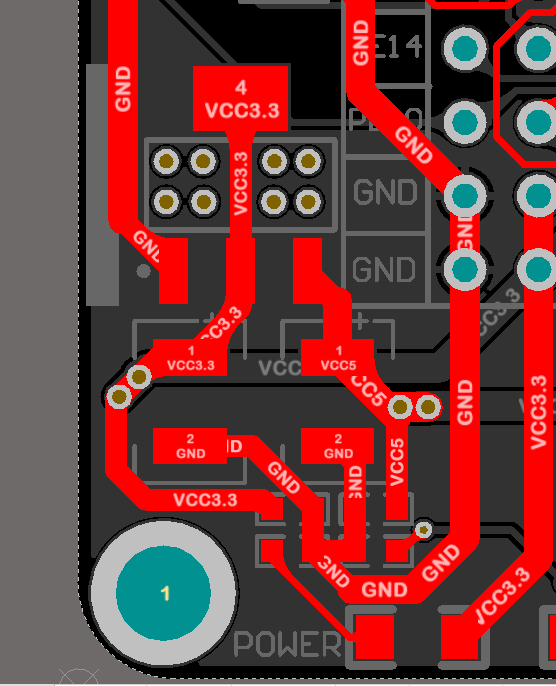

自己也分析了原因，感覺PCB設計的時候就有問題了，不是很確定。附上原理圖和PCB求大神指教。如果PCB真的有問題，大神們有屏蔽板子原來的1117-3. 3v電路的方法嗎，窮學生沒錢再做板子了，我想外置穩壓電路。
uj5u.com熱心網友回復：
原理圖和PCB看不出問題。一般5V轉3.3V很簡單，沒什么技巧可言。
排查一下，是否負載電流過大。AMS1117_3.3，好像800ma，我試過600ma就很燙手了，后來換成DCDC方案。
uj5u.com熱心網友回復：
請問換成外置DCDC模塊，那原來板子上的1117穩壓電路需要怎么處理？
uj5u.com熱心網友回復：
你先確定電流需要多大?如果500ma，LDO就成。
如果2A以內，可以考慮TPS5430。注意濾波。
別急換供電，先確定發熱問題根源，電流過大，短路等，都會發熱。
你電路上的建議：
1.電容，耐壓值要是所處線路電壓的兩倍以上，你LDO前端用5V的要改改

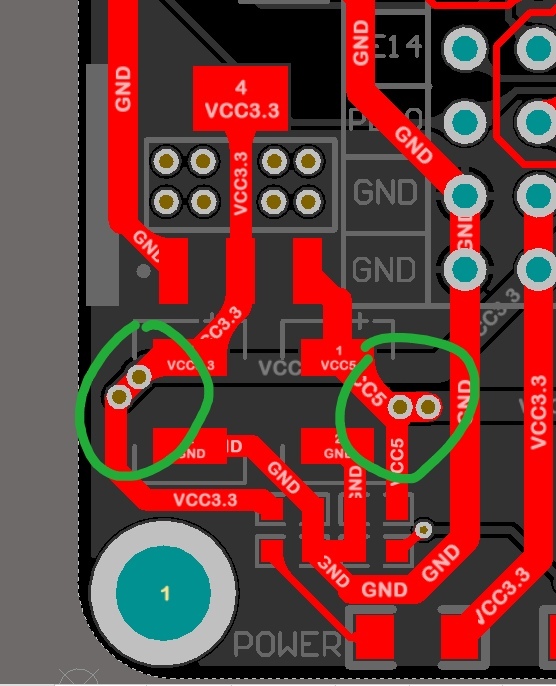

2.過孔，直接在焊盤上放過孔更合理，線路走向清晰，查錯容易。當然，這是個壞習慣，用自動貼片機焊元件時，問題多多。但練習板，都是手焊，怕毛。
uj5u.com熱心網友回復：
芯片封裝錯了吧， 仔細核對技術手冊uj5u.com熱心網友回復：
嗯嗯謝謝，我設計的是塊飛控板，用電調BEC供電，輸出5v/2A。供電疏忽了應該也要換。不過現在我還沒有用BEC供電，板子只是一塊STM32最小系統，用USB供電正常來說應該是沒問題的，很有可能有的短路，在排查了。
uj5u.com熱心網友回復：
檢查了一下，沒問題的uj5u.com熱心網友回復：
你要做飛控?學校的比賽?我也玩飛控
uj5u.com熱心網友回復：
大佬，學校的工程設計選題。剛入門很多不懂，板子已經弄的頭疼了uj5u.com熱心網友回復：
拆掉AMS1117 用萬用表量3.3V 對 GND 阻抗，一般來說應該很高，如果直接通了那就是3.3V供電的相關電路短路，另外注意一下電路板上的鉭電容是不是焊反了，也容易過流。uj5u.com熱心網友回復：
建議3.3作業電流在200以下，否則，一定會發燙。如果電流小于100，則輸出電容太遠.
uj5u.com熱心網友回復：

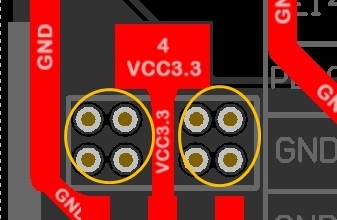

這個是過孔接地嗎？過孔有阻焊嗎？
如果這個過孔是GND，我懷疑1117的那個大焊盤跟這個過孔短路了。
如果這里短路，解決方法： 拆下1117，然后用紙膠帶貼住過孔，再焊1117.
uj5u.com熱心網友回復：
大體看了，你做的應該是小四軸之類的飛控板。如果沒有接電調，僅僅是stm32周圍的電路電流其實是很小的1117芯片是滿足要求的。懷疑某處短路了。建議你不要先拆1117，可以先把1117后面的負載斷掉，用萬用表量量前后端有沒有短路，再上電試試有沒有發燙現象。然后再分析uj5u.com熱心網友回復：
你這就是1117下面的過孔短路了，1117背面是與輸出通的，所以你這是輸出與地短路，不想重做板就在過孔上貼高溫膠帶后再焊1117芯片uj5u.com熱心網友回復：
不會是你買到假貨了吧。。。。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/85867.html
