我只是想宏觀的知道整個流程的走向順序,不是細節。
比如我要執行a+b(a和b不是直接數,是地址) ,到達指令佇列以后,等待EU執行,指令佇列后面可能還有c+d,e*f等指令等待執行。EU在執行a+b的實作,發現a和b是地址,就要去尋址,取得真正的運算元。我的問題就在這里:

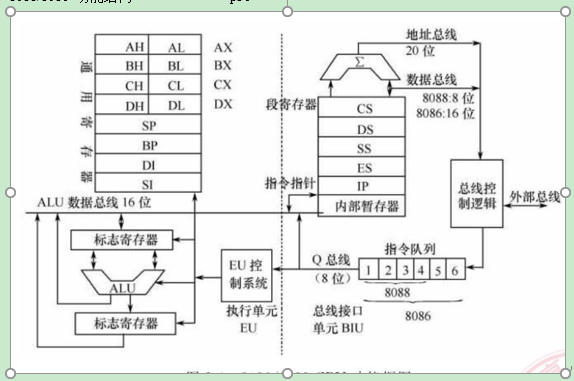

問題1:EU獲得a和b的地址后,是怎么傳送給BIU的(通過圖上的哪條路線?)
問題2:而BIU是如何接收到EU的地址的?
問題3:BIU在通過地址加法器獲取物理地址并通過地址總線獲取a和b的值以后又是如何回傳給EU的?(通過圖上的哪條路線?)
