用組態王與多臺485儀表直接相連就能得到資料還是耀連個plc再連組態王
uj5u.com熱心網友回復：
都可以，看485下的通訊協議是不是可以支持多機通訊，不然一個設備一個串口的話就怕串口會不夠用。uj5u.com熱心網友回復：
把要側的儀表和plc還有組態王的工控機都連在485總線上就可以了是嗎uj5u.com熱心網友回復：
這個由通訊協議決定的，有些設備通訊是獨占式的，比如像gps的0183協議，你把別的設備并上去會通訊不了，
有些通訊協議是允許多機通訊的，比如modbus，那樣才可以并。
uj5u.com熱心網友回復：
那一個表配一個plc嗎 表連在plc通訊口 那plc的I O口還用連嗎 表連plc通訊口 plc另一個通訊口連觸摸屏就行了嗎uj5u.com熱心網友回復：
表是什么型別的通訊協議，都是走modbus協議的話，掛一起就行了，都沒必要配plc啊
uj5u.com熱心網友回復：
都掛在總線上 總線直接連工控機上 勇組態王監控就行了嗎 那什么協議的會用到plc呢 這方面不是很懂 求大哥指教
uj5u.com熱心網友回復：
先選儀表啊，用什么樣的儀表，看這表能不能支持通訊的？如果你確定打算用plc了，那就先把plc選出來，通訊協議再說嘛
用plc的話，你可以用模擬量輸出，接些4~20mA的表不就好了？
uj5u.com熱心網友回復：
要是用數字量就用不到plc了吧uj5u.com熱心網友回復：
數字量不一定用plc，IO模塊也可以實作，只是一般說法PLC可靠性高一些uj5u.com熱心網友回復：
求大佬告知這個資料采集的流程。。目前表還沒買呢uj5u.com熱心網友回復：
組態王上添加設備，關聯變數，做畫面，然后通訊程序是組太王接管的，只要看下邊采集的內容在上位機上有沒反映就行了。uj5u.com熱心網友回復：
那表直接就通過線和工控電腦連嗎uj5u.com熱心網友回復：
數字量的表嗎？數字量一般叫開關量 Digital ，指的是用0/1或者ON/OFF表示通斷的信號量儀表一般是模擬量，表示的是一段連續數字范圍內的量。比如0~65535。
表如果是帶通訊功能的，而且通訊協議也支持，那就直接并在485線上就可以了，A接正B接負，有Gnd的話gnd也都接起來。
uj5u.com熱心網友回復：
那資料采集什么情況下會用到plcuj5u.com熱心網友回復：
PLC通訊和處理速度比上位機電腦要快，需要有較快的資料處理和自動處理功能的運行可靠性要求高的，希望電腦出問題的時候還能使用的，
或者通訊控制的點數很大，采取多層資料匯總的。
uj5u.com熱心網友回復：
多個儀表連一起的話 用一個plc就夠了嗎 儀表和plc接線是接到plc的通訊口嗎 那plc需要通訊模塊嗎 plc的IO扣還用接嗎uj5u.com熱心網友回復：
如果你是通訊型別的儀表，不需要PLCuj5u.com熱心網友回復：
假如不是通訊的表 又想實時監控資料 應該怎么弄呢uj5u.com熱心網友回復：
舉個例子吧，比如一個鍋爐的監控你首先要選擇傳感器，比如，溫度和壓力的傳感器
傳感器可以選擇的有模擬量和數字量的
一般模擬量可以選擇4~20mA信號的傳感器，溫度范圍比如-10~300度
壓力比如 0~1MPa
這時候，線路上的電流大小代表了信號的資料的強弱，電流最小值是4ma，這是量程的下限，
最大電流是20mA代表了量程的上限，如果電流小于4mA或者大于20mA，那就是超量程的，監測系統是需要報警記錄的
然后這個回路里可以接一個同樣量程大小的4~20mA儀表，來直接指示。PLC這頭使用4~20mA信號的采集模塊，將對應的溫度壓力資訊采集進來，然后通過PLC的通訊口傳送給電腦。這個程序里儀表直接串在了采集線路里，所以實際幾乎與你的采集系統沒發生什么關系。你要監控和記錄，那都是通過PLC采集的事。
但比如有一平均溫度，需要你通過計算后輸出，那可以在PLC里計算實作，也可以在電腦上位機上計算實作，然后通過PLC的比如4~20mA的輸出模塊，串接一個儀表輸出顯示。
數字量傳感器一般用于應急處置，需要設定一個輸出動作的值，
當沒有達到輸出動作值的時候，保持斷開，當達到輸出動作值的時候，就閉合了，PLC就靠采集這個通斷的信號來判斷是否有問題，所以不能顯示實時的狀態，但可以知道是不是出問題了。
uj5u.com熱心網友回復：

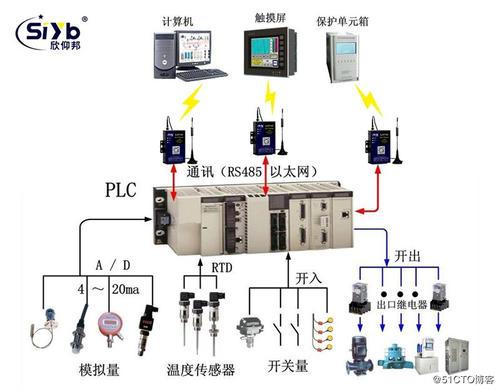

就如這張圖，一般PLC用來處理傳感器和輸入輸出設備，通訊信號的設備可以不使用PLC而和上位機直接通訊。
uj5u.com熱心網友回復：
不是通訊的表加個傳感器就可以拿模擬量傳到plc再到上位機通訊了嗎uj5u.com熱心網友回復：
那也不一定，比如熱電偶或者熱電阻的溫度傳感器，那就需要從PLC轉成別的信號再輸出給儀表了。而不像4~20mA信號一樣串個表就完事。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/87188.html
