代碼
#include <windows.h>
int main()
{
HLOCAL h1,h2,h3,h4,h5,h6;
HANDLE hp;
hp = HeapCreate(0,0x1000,0x10000);//創建一個新的堆
_asm int 3//中斷，進入OD除錯
h1 = HeapAlloc(hp,HEAP_ZERO_MEMORY,3);
h2 = HeapAlloc(hp,HEAP_ZERO_MEMORY,5);
h3 = HeapAlloc(hp,HEAP_ZERO_MEMORY,6);
h4 = HeapAlloc(hp,HEAP_ZERO_MEMORY,8);
h5 = HeapAlloc(hp,HEAP_ZERO_MEMORY,19);
h6 = HeapAlloc(hp,HEAP_ZERO_MEMORY,24);
_asm int 3
HeapFree(hp,0,h1);
HeapFree(hp,0,h3);
HeapFree(hp,0,h5);
_asm int 3
HeapFree(hp,0,h4);
_asm int 3
return 0;
}
實驗目的
簡單理解空表
實驗準備
環境：windows xp
編譯器：vc++
除錯器：OD
實驗程序

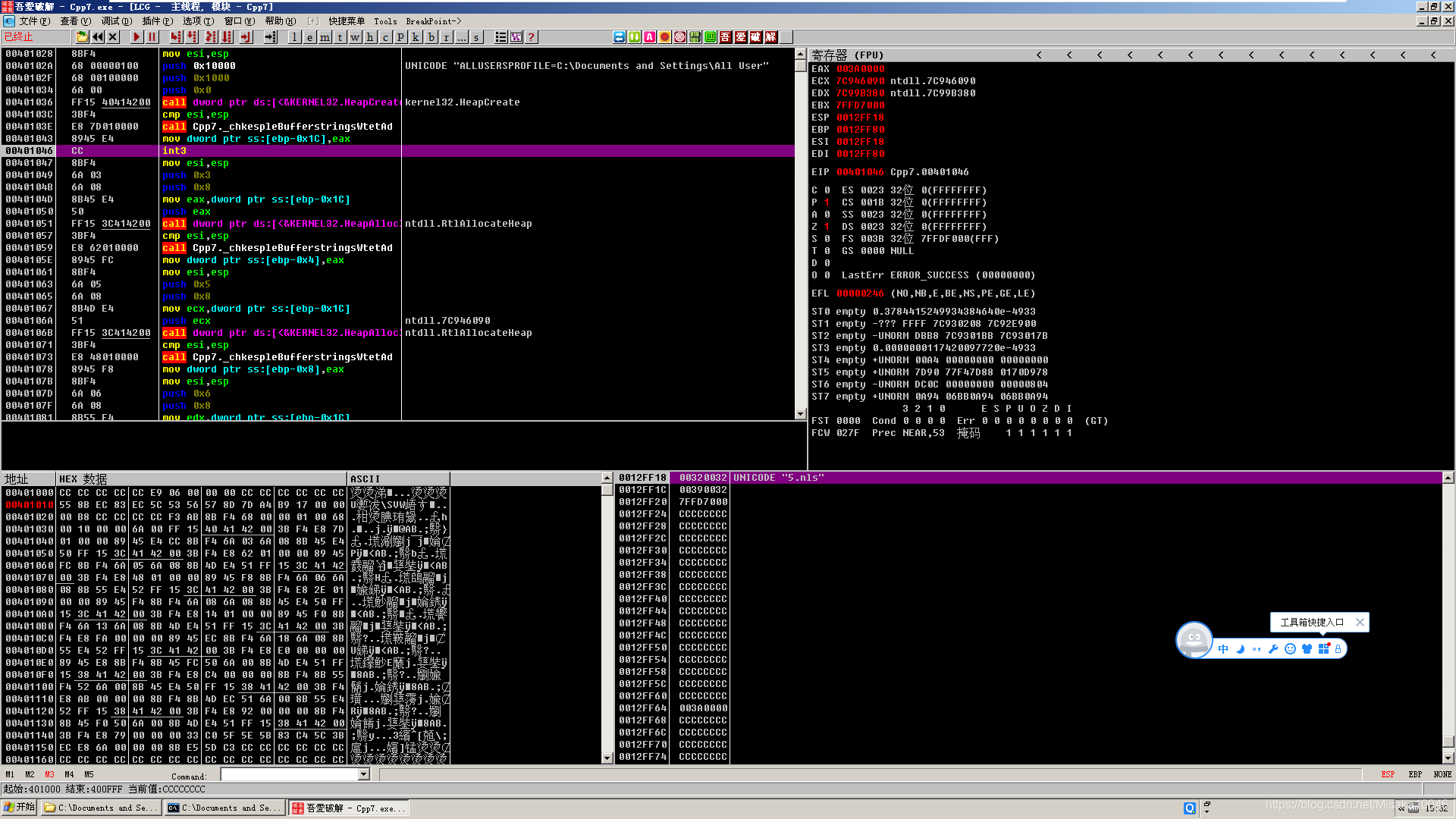

1.把OD設成默認除錯器，打開這段程式觸發例外正好卡在HeapCreate后面，這時候的正好把新建好的堆的地址傳入eax，

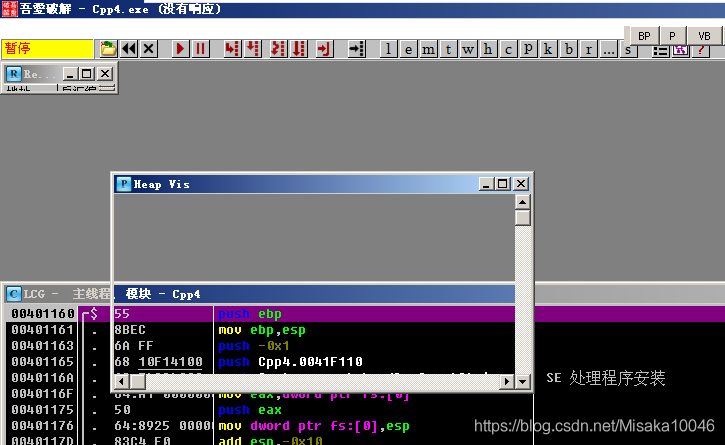

試了下Heap_Vis這個插件，好像不是那么好用，我用了下，直接給我卡死了，最后還是靠Ctrl+Alt+Del才救回來的（有可能是插件沖突了？懶得去搞了

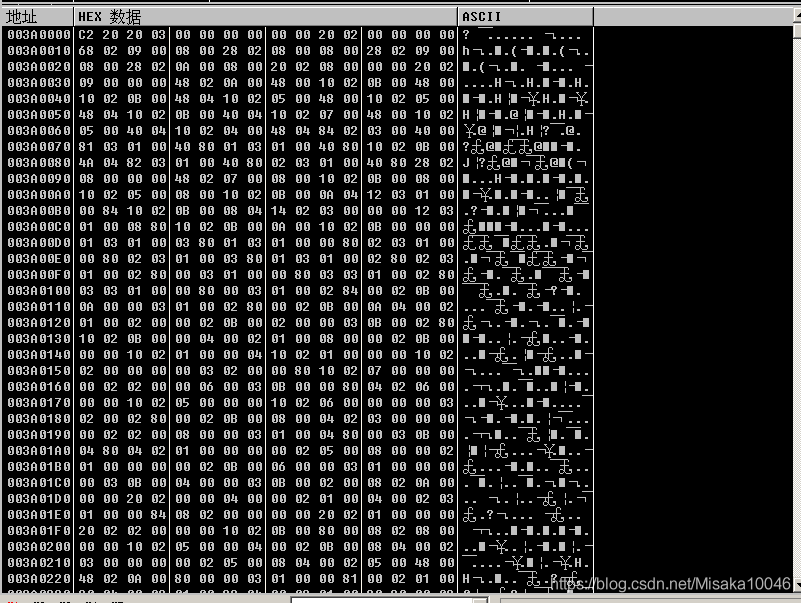

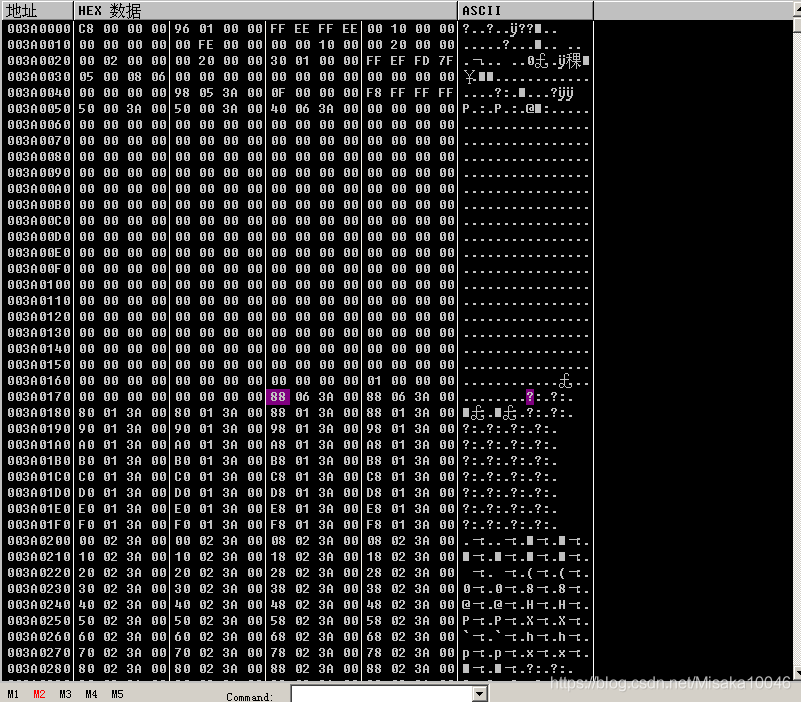

2.找到堆的地址發現堆的結構前面先是一段段表，中間是虛分配表，因為堆才初始化，沒有虛分配記錄所以全都為NULL，然后就是32位的bitmap應該是來統計堆表的分配，如果表被占用則，該對應的bit位上為1.
然后接下來就是空表索引區，但是由于都沒有被占用，所有的空表都指向自己的位置，
其中零號空表(0x003a0178)指向的是尾塊，
PS：堆表表頭的結構為
| Byte | Name |
|---|---|
| 1~2 | Self Size 自身的長度 |
| 3~4 | Previous chunk size 上一節的長度 |
| 5 | Segment Index 段索引 |
| 6 | Flags 該位為1的時候，表示該表被占用了 |
| 7 | Unused bytes |
| 8 | Tag index |
| 9~b | Flink in freelist （占用態） |
| c~f | Blink in freelist （占用態） |

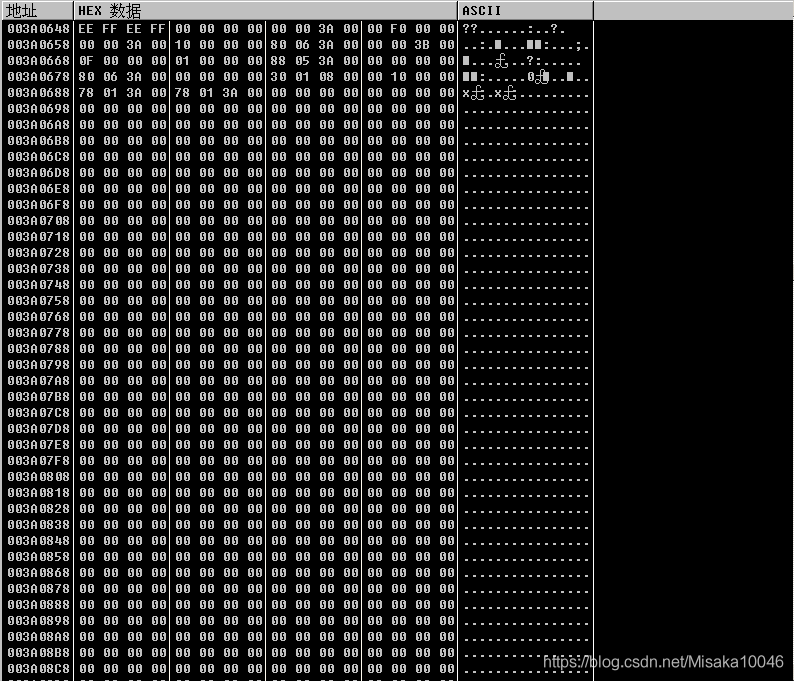

3.觀察到零號空表指向的尾塊表頭，表頭下面的就是指向零號空表的雙向鏈表，實際上這個堆塊開始于 0x0030680，一般參考堆塊的指標都會躍過 8 位元組的塊首，直接指向資料區，Self Size為0x130，因為堆中一個單位對應的都是八個位元組，所以總空間為 0x130 * 8，
（1）堆塊的大小包括了塊首在內，即如果請求 32 位元組，實際會分配的堆塊為 40 位元組：8位元組塊首＋32 位元組塊身，
（2）堆塊的單位是 8 位元組，不足 8 位元組的部分按 8 位元組分配，
（3）初始狀態下，快表和空表都為空，不存在精確分配，請求將使用“次優塊”進行分配，這個“次優塊”就是位于偏移 0x0680 處的尾塊，
（4）由于次優分配的發生，分配函式會陸續從尾塊中切走一些小塊，并修改尾塊塊首中的size 資訊，最后把 freelist[0]指向新的尾塊位置，

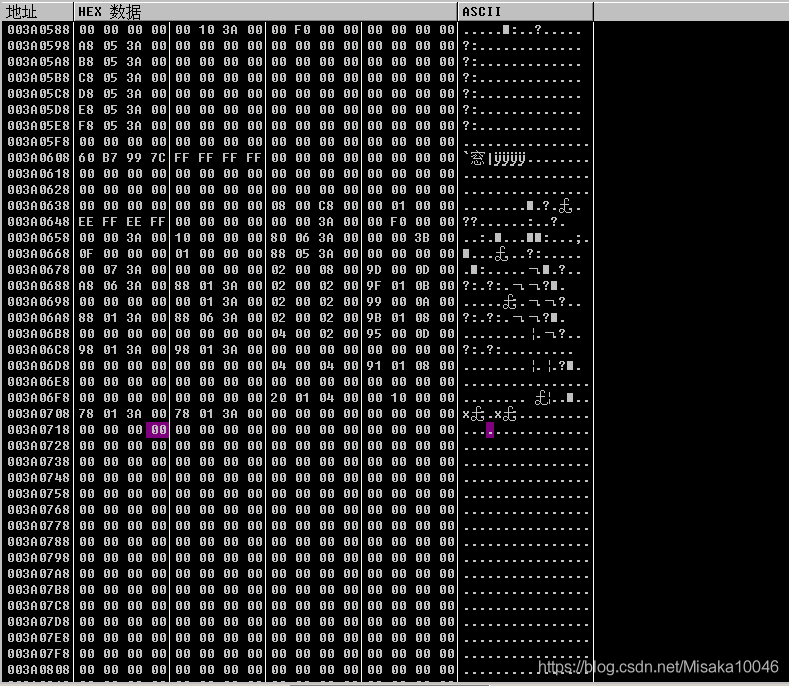

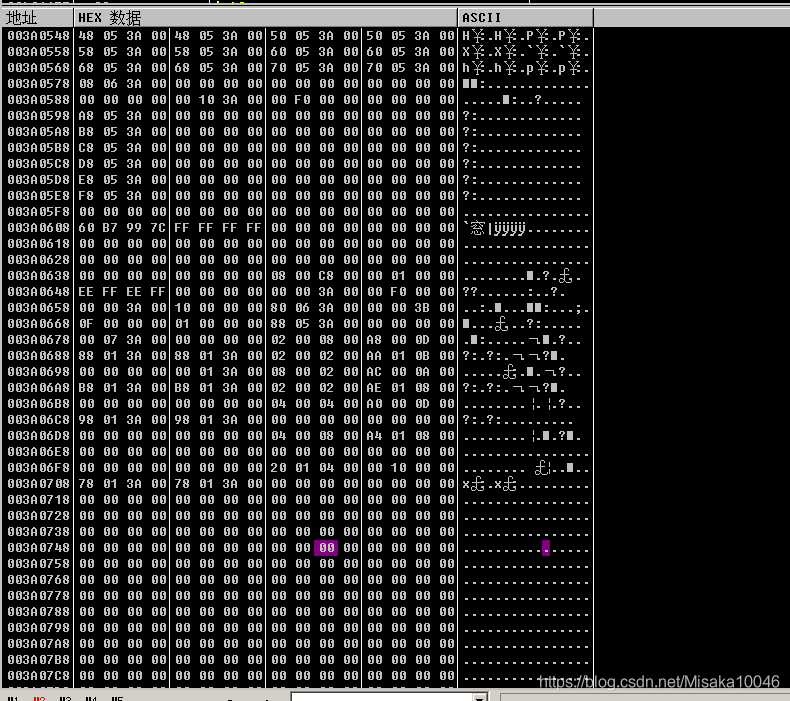

3.把斷點的位置移到HeapAlloc的后面觀察每個空間的申請，
0x003a0680到0x003a06e0就是1到6號申請的空間，
開頭是02，則代表分配了2 * 8個位元組的空間，
開頭是04，則代表分配了4 * 8個位元組的空間，
然后這個時候再看尾塊的表頭的Self Size為0x120，因為前面分配了0x10的空間（2 * 4 + 4 * 2 = 0x10）
這時零表中指向尾塊的指標也變成了0x003a0700

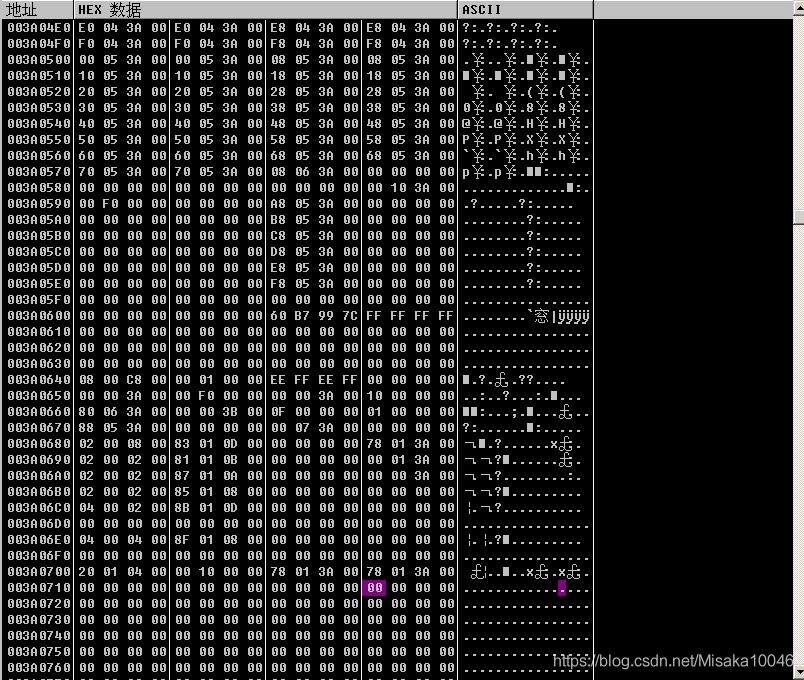

4.把斷點的位置移到HeapFree h5的后面，觀察h1和h3鏈入了Freelist[2]，h5鏈入了Freelist[4]，同時觀察Flag位都變為了0，意味著恢復成了空閑態，

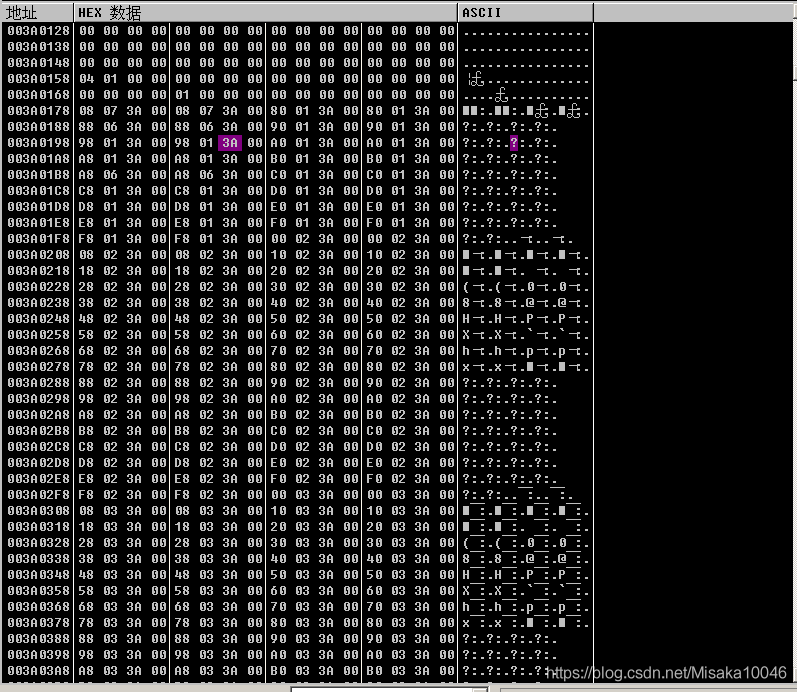

5.又把斷點的位置移到HeapFree之后觀察堆表h1鏈入了Freelist[2]，h3脫離了Freelist[2]與h1組成的鏈表鏈入了Freelist[8]，同時觀察h3開頭的02已經變成了08，此時已經完成了h3，h4，h5的合并，h5也從Freelist[4]中取下了，
堆塊合并的程序，堆塊合并可以更加有效地利用記憶體，但往往需要修改多處指標，因此，堆塊合并只發生在空表中，在強調分配效率的快表中，堆塊合并一般會被禁止（通過設定堆塊為占用態），另外，空表中的第一個塊不會向前合并，最后一個塊不會向后合并，
Freelist中指向的地址都自動跳過了堆塊頭的，也就是跳過了那8個位元組，
觀察此時Freelist[4]已經變為指向自身，Freelist[2]也只鏈入了一個h1
PS:除錯堆好像不能用OD直接載入，必須的在行程中除錯，不然堆的位置就會出現亂碼，
