最近做學校專案第一次畫PCB，板子拿到手用USB上電AMS1117-3.3芯片特別燙，單片機電源燈也不亮，解決不了問題了，窮學生沒錢再做板子了。

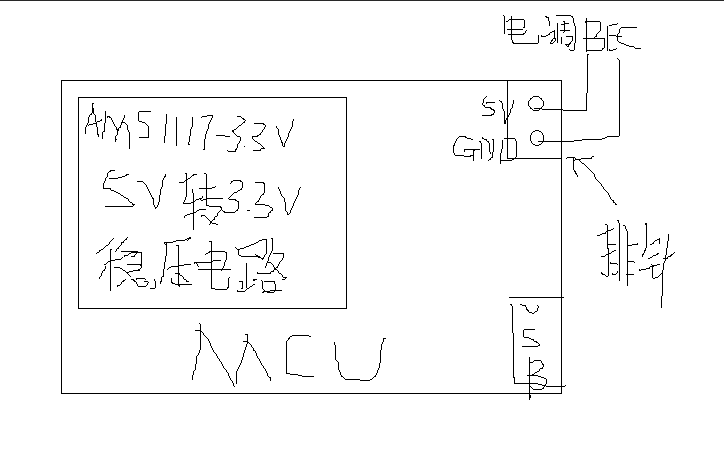

我做的是飛控板，本來打算通過電調的BEC連接板子的5V排針供電，在通過1117轉3. 3V給其它外設供電。

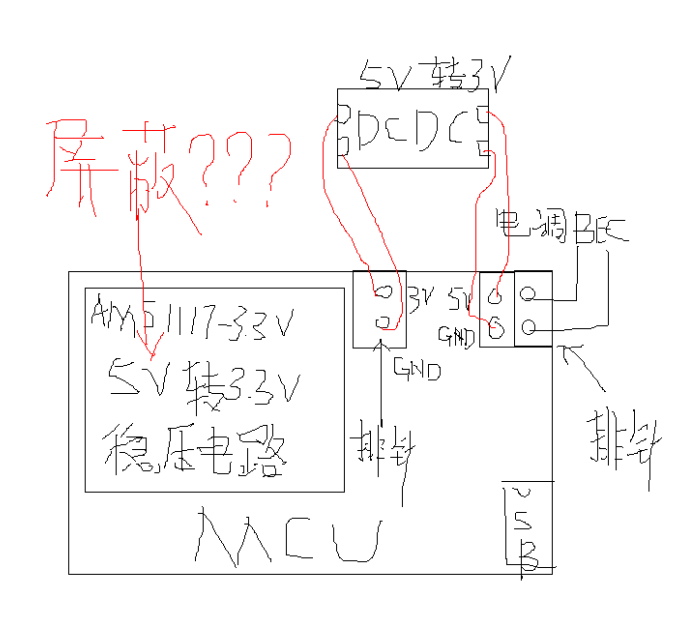

現在打算用DCDC模塊替換單片機原來設計的穩壓電路，不知道可不可行，重點是原來板子上的1117穩壓電路怎么被替換，怎么被屏蔽。
想法如圖
uj5u.com熱心網友回復：
兄弟，又是你吖。可行。
不用屏蔽，保留就成。
把BEC的輸出線，接到DCDC模塊的輸入端。
然后，把DCDC的輸出線，接到飛控上，地線接地線，3.3V接電路的3.3V。
或者，GND接LDO的左下腳，3.3V接LDO的中間腳。
另外，留意一下，飛控上有沒有需要5V供電的，如接收器，那就需要給它一個5 V
uj5u.com熱心網友回復：
有圖片不，發照片上來uj5u.com熱心網友回復：
哈哈哈，好巧。確認PCB短路了，電壓表蜂鳴檔接3. 3與GND，VCCA與GND，3. 3與GND都會響，對著PCB排查幾天了，還沒找到確切短路的地方
。有經驗指導下嗎，大佬
uj5u.com熱心網友回復：
拿一塊空白沒有焊接器件的PCB板， 然后測量看看，是否也短路？排查電解電容是否有焊反？
排查二極管/芯片等是否有焊反？
分段割線，縮小故障點
uj5u.com熱心網友回復：
萬用表響，要看你用的萬用表測量到多少歐姆阻值就會響，你的板上有器件，比如你的3.3V電源的負載電流是1A，那么3.3v對地阻抗就是3.3Ω，如果你的萬用表的精度沒有很高的話，測量到3.3歐姆的情況，有可能是會響的。我覺得兩個電源都短路的情況應該很少。你可以量下VCCA和3.3V電源電壓，如果都正常那么就不是短路，短路了電壓就應該=0了
uj5u.com熱心網友回復：
你要屏蔽AMS1117把它焊下來不就可以了么轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/88480.html
