正恒流源是我已經測驗過了，仿真和實際是一致的。負恒流源是我按照正恒流源改的，仿真能通過，但是實際測驗不行。請各路大神幫忙指導一下小白，跪謝了。如有其它要求我們可以再溝通。
uj5u.com熱心網友回復：
忘了說明了，運放用的是LM324DR ...NPN用的是MJD44H11.....PNP用的是MJD45H11 ...感謝各路大神了。。。。uj5u.com熱心網友回復：
正負電壓應該對稱，否則可能會無法進入正常作業點uj5u.com熱心網友回復：
不好意思，哪個正負電壓對稱？供電電源嗎？uj5u.com熱心網友回復：
給運放供電的電源是對稱的，一個是5V，一個是負5Vuj5u.com熱心網友回復：
訂一下，別沉呀，跪謝各路大神呀uj5u.com熱心網友回復：
Vs1-1應該是一個參考電壓，你應該提供一個基準負電壓。uj5u.com熱心網友回復：
大神，你好。我給VS1供電的就是-1V電壓值。與其它V+的5V和V-的-5V性質是一樣的。您提出來的基準負電壓是啥意思？不太懂，不好意思了。uj5u.com熱心網友回復：
大神，我私信你了，方便回復一下嗎uj5u.com熱心網友回復：
別沉呀，跪謝啦uj5u.com熱心網友回復：
測一下，負電源部分的IC的1-2-3腳的作業點是多少電壓uj5u.com熱心網友回復：
大神，測驗結果：在不輸入-1V電壓時，整個電路的電壓值正常，V+=+5V，V-=-5V 。3腳0V，2腳0V，1腳+3.828V 。其他點都是0V 。
在輸入-1V電壓時，我感覺電路不正常了。V+=+5V，V-=-0.538V（這個電壓是被下拉的，因為我用的是直流源供電）。3腳-0.331V，2腳-0.003V，1腳-0.524V，R6左端電壓-0.006V，R6右端電壓-0.001V。
在關閉-1V電壓值后，整個供電又恢復正常了。。
uj5u.com熱心網友回復：
先查清楚為什么負電源電壓不正常，應該是哪里有短路uj5u.com熱心網友回復：
R1和R2左邊的地和信號也要換以下！！！！！uj5u.com熱心網友回復：
只改輸出不行！！！uj5u.com熱心網友回復：
您的意思換一個-1V電源和GND ，看看是否有效果？
uj5u.com熱心網友回復：
我大概排除了一下，所有的電阻值我測量了一下，都是正確的。關鍵是在我沒有輸入-1V電壓時，整個電路都是作業正常的，所以我覺得電路中應該沒有短路的現象。
正恒流源我已經做過實驗了，是跟仿真一樣的，所使用的電源都是一樣的。

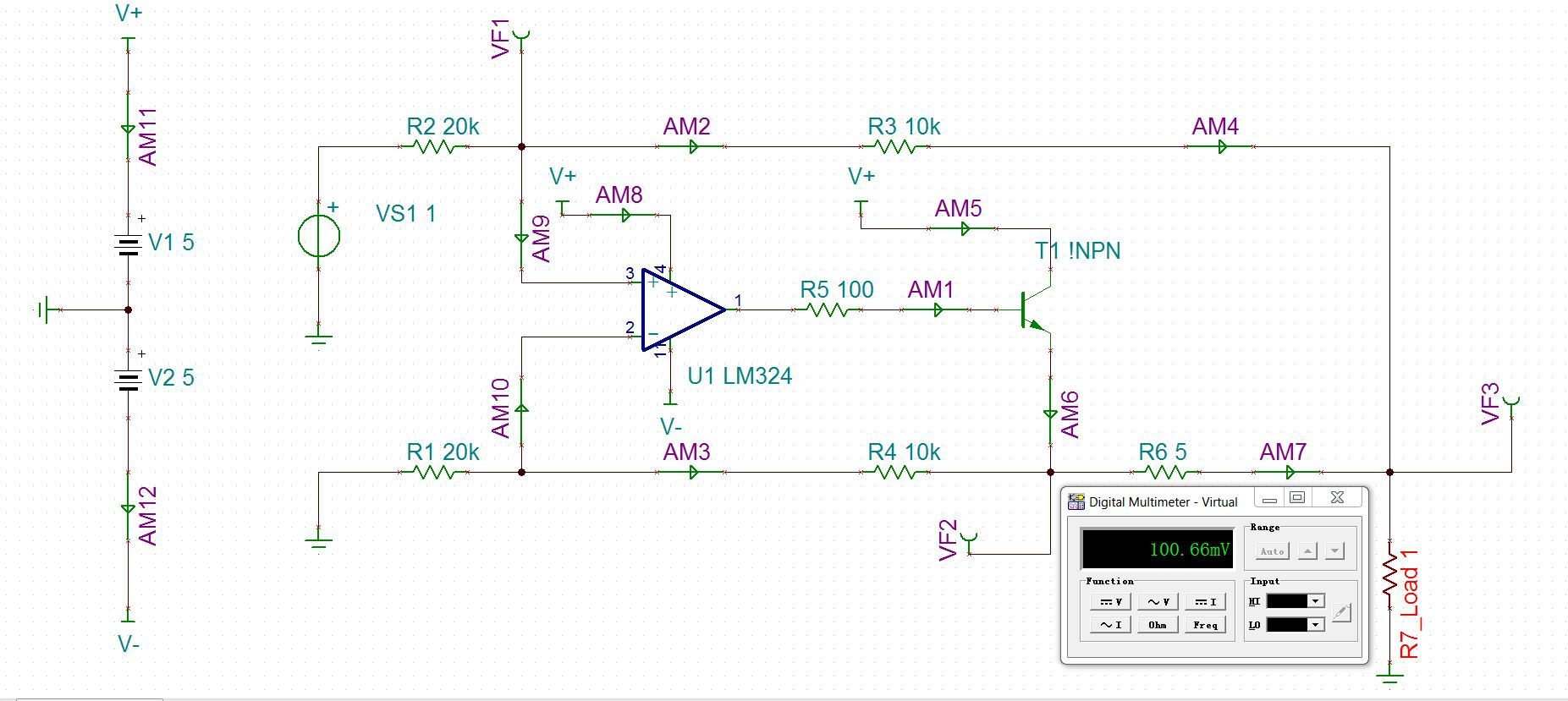

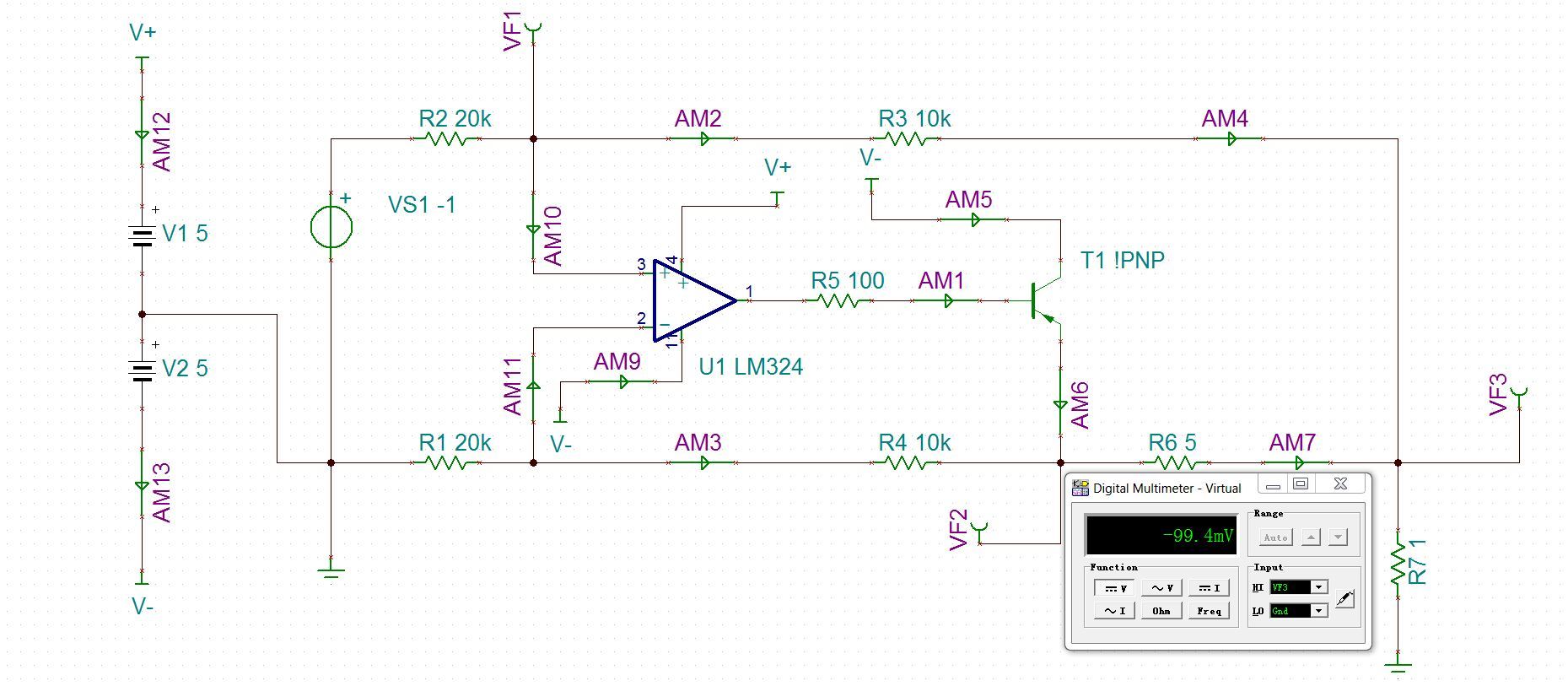

我只是套用了一下正恒流源的原理，只是將NPN管（MJD44H11）換成了PNP管（MJD45H11 ），然后給管子C極供電的V+（5V）變為V-（-5V） ，同時VS1由+1V 變為-1V。
我感覺是不是我換的PNP管不能用V-（-5V）？？？？？？？？
模電有點小白，跪求大神們指導一下？
uj5u.com熱心網友回復：

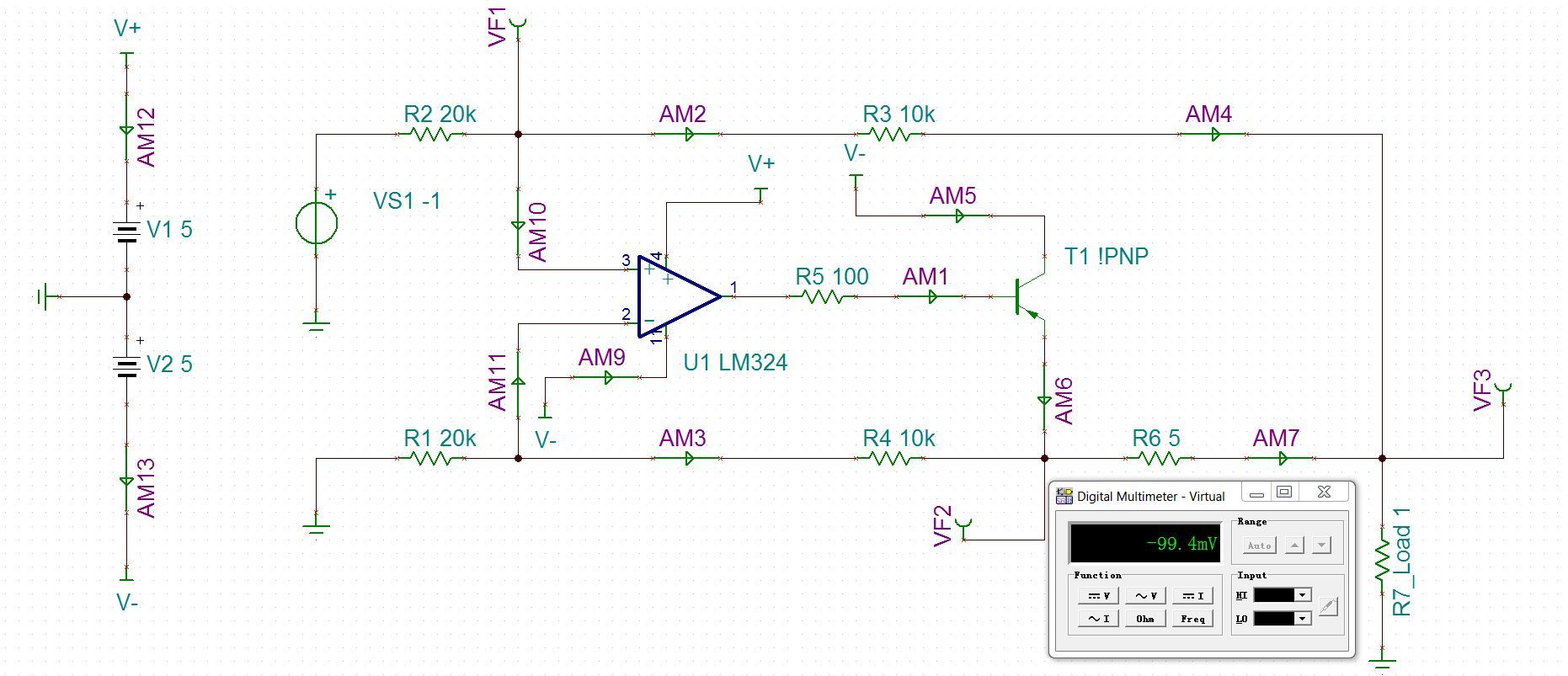

大神們，我把圖片重新截取了一下，方便你們查看，跪謝了。。。。
uj5u.com熱心網友回復：
V-=-0.538V，這個電壓不正常，要先查明原因uj5u.com熱心網友回復：
大神好，前兩天出差的，現在回來繼續弄這個回路。
我今天把整個電路連接再次確認了一次，確認沒有短接或者虛焊的情況，我重新測驗了一下，還是跟之前的現象是一樣的。。
唉，快吐了
uj5u.com熱心網友回復：

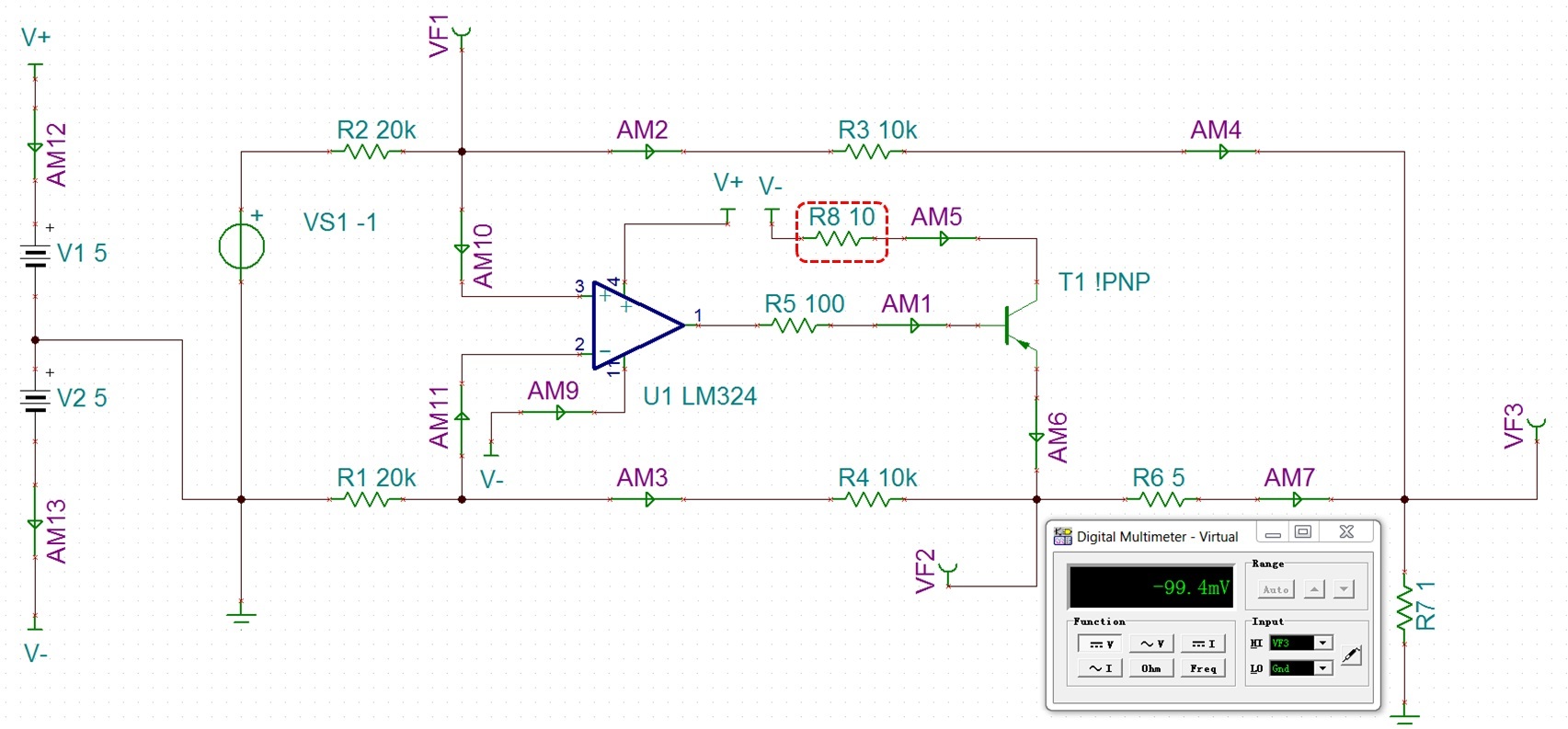

大神，我把電路改善了一下，追加了一個10Ω的電阻，除錯了一下還是不行。 改善的電路圖如下，用紅色標注。
uj5u.com熱心網友回復：
千萬別沉呀，各路大神麻煩看看給小弟點建議，跪謝了。。。。uj5u.com熱心網友回復：
你做多大的恒流源，鬼知道你用的R6大小是否合適！另外，如果輸出不對，是小還是大？
如果小，請加大VS1，到-2看看。
請多給點設計輸入，不要認為你的引數和意圖大家都知道！！！
