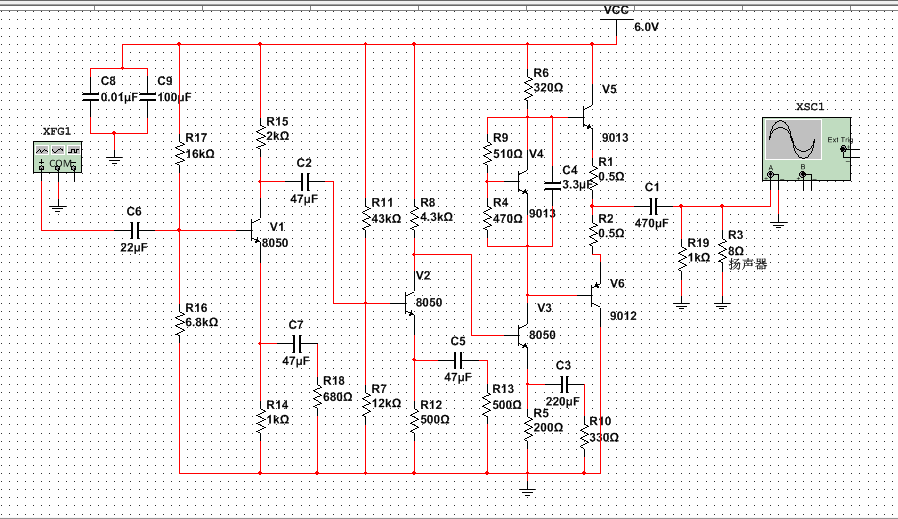

信號通過駐極話筒進行輸入,V1和V2兩個8050管構成兩級放大電路,信號放大后給到功率放大電路上,功率放大電路采用9013和9012作為互補對稱的管子進行音頻功率放大,輸出加在8歐姆揚聲器上,這樣一個電路仿真測驗的時候能將信號放大100倍左右。那么實際拼接起來之后9013和9012的管子會啥訓嗎?電源用的6V,仿真的時候測驗出9013和9012管的功率均在Pc(集電結耗散功率)之下。
之前用2SC1815和2SA1015做功率放大的時候管子被啥訓了,因為沒有低頻大功率三極管,現在設計這樣一個電路,用9013和9012做功放端了。各位大神幫忙解答一下唄,謝謝了。
