IC 四種常見失效機理如下：
EM -- electron migration，電子遷移
TDDB -- time dependent dielectric breakdown，與時間相關電介質擊穿 / 經時擊穿
NBTI -- negative-bias temperature instability，負偏置溫度不穩定性
HCI -- hot carrier injection，熱載流子注入
其中，EM 和 TDDB 會導致隨機的崩潰性失效，NBTI 和 HCI 主要呈現為 性能逐漸降低，
1、EM (electron migration，電子遷移)
“電子遷移”是50年代在微電子科學領域發現的一種從屬現象，指因電子的流動所導致的金屬原子移動的現象，因為此時流動的“物體”已經包括了金屬原子，所以也有人稱之為“金屬遷移”，
在電流密度很高的導體上，電子的流動會產生不小的動量，這種動量作用在金屬原子上時，就可能使一些金屬原子脫離金屬表面到處流竄，結果就會導致原本光滑的金屬導線的表面變得凹凸不平，造成永久性的損害，
這種損害是個逐漸積累的程序，當這種“凹凸不平”多到一定程度的時候，就會造成IC內部導線的斷路與短路，而最終使得IC報廢，溫度越高，電子流動所產生的作用就越大，其徹底破壞IC內一條通路的時間就越少，即IC的壽命也就越短，這也就是高溫會縮短IC壽命的本質原因，
2、NBTI 、HCI、TDDB
MOSFET是當前最主要的 IC 工藝， 這三個效應 和 MOSFET 作業機理密切相關，
MOSFET作業原理：一個門極(Gate)靠靜電勢控制底下的導電溝道深度，電勢高形成深溝道電流就大，電勢低溝道消失就不導電了，
門極 和 溝道 中間需要絕緣介質隔開，最簡單的做法是把硅訊訓做二訊訓硅，但二訊訓硅和基板硅之間附著差，容易產生Si-H鍵等 其他 界面形態，
在量子力學里，量子隧穿效應為一種量子特性，是指電子等微觀粒子能夠穿過它們本來無法通過的“墻壁”的現象，這是因為根據量子力學，微觀粒子具有波的性質，而有不為零的概率穿過位勢障壁，VLSI 開始 IC 中的量子效應不再能忽略，

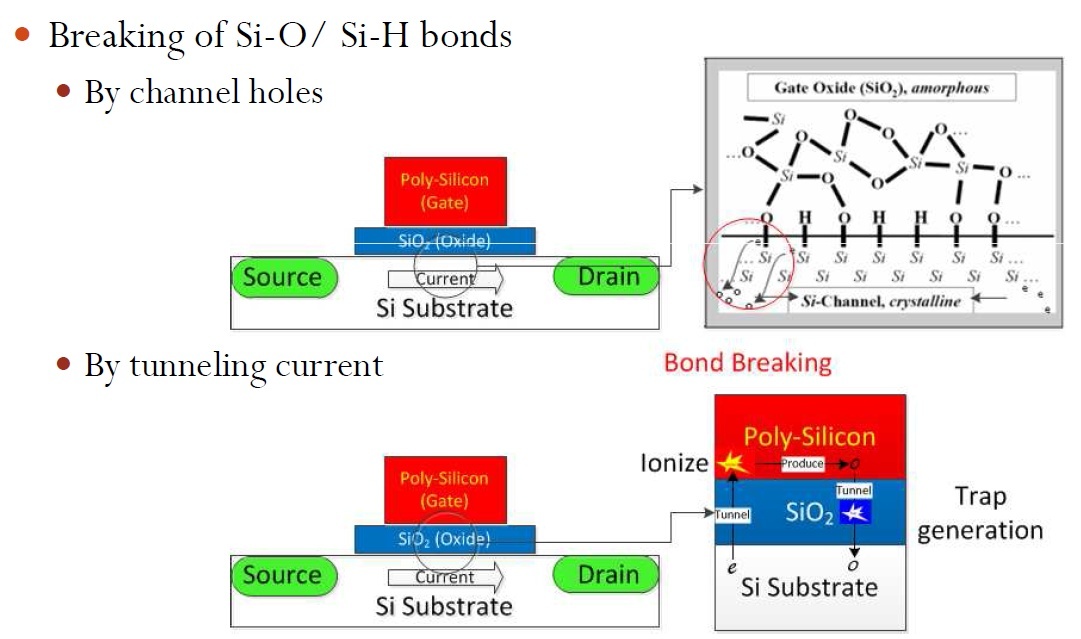

1）Si-H鍵
由于量子隧穿效應的存在，溝道中流動的電子會有一定幾率移動到SiOH層去，Si?H鍵 相對容易斷，電子一隧穿到SiOH層，就有幾率把這個鍵打斷，這時候就產生斷鍵和游離氫原子，斷鍵會使得 threshold voltage 提高，這就是為什么斷鍵會使芯片變慢，因為導通電流低了，升壓就慢，
斷裂的Si-H鍵是可以自恢復的，所以基于斷鍵的老化效應都有恢復模式，【注：DC應力 和 AC應力機選需要考慮該效應，測驗是DC應力下可靠性時也需注意】
對于NBTI效應來說，加反向電壓就會進恢復模式；對于HCI效應來說，停止使用就進入恢復模式，但是這兩種方式都不可能長時間發生，所以總的來說，芯片是會逐漸老化的，
2）Si?O鍵
Si?O鍵 雖然更穩固，但也會斷，斷后會形成一個可導電的點，
隨著使用，隨機斷裂到一定時間以后，斷裂的Si-O鍵會形成一個從溝道聯通門極的導電旁路，管子就擊穿了，這就是TDDB的危害，
3）失效應力
時間（時間積累）、溫度（溫度越高失效也快）、電應力（電壓）；
其他：
1）HKMG 工藝 對可靠性的影響
舊工藝為提升速度，需通過 削薄二訊訓硅層，會惡化 IC 可靠性，
High-K Metal Gate（HKMG）技術后，可不再削薄電介質層，對該問題有改善，
