引言
WDM（wavelength Division Multiplexing）波分復用，是將一系列載有資訊、但波長不同的光信號合成一束，沿著單根光纖傳輸；在接收端再用某種方法，將各個不同波長的光信號分開的通信技術，簡單來說就是在一根光纖上傳輸多路信號，

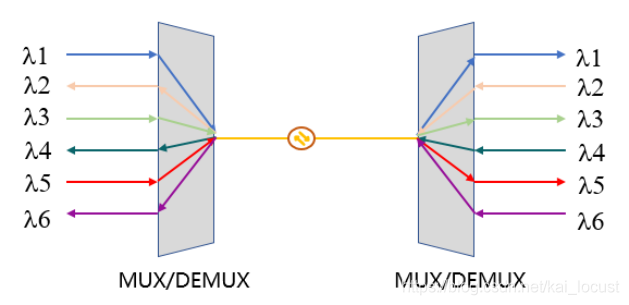

波分復用分為有源波分復用和無源波分復用，后者的建設成本低廉，可解決光纖資源緊張的問題，由純光路器件構成，較有源WDM方案故障率更低，但出現故障后難以定位，下面主要介紹無源波分模塊，如下圖，
CWDM（Coarse WDM）稀疏波分復用，早期的時候，技術條件有限，波長間隔會控制在幾十nm，通常是20nm，波長范圍在1270-1610nm之間，
DWDM（Dense WDM）密集波分復用，波長之間的間隔越來越短，到了幾nm級別，通常是8nm，波長范圍在1530-1625nm之間，
CWDM光模塊和DWDM都屬于無源波分，CWDM與DWDM主要體現在硬體成本和運營成本兩方面，CWDM萬兆光模塊的最大功耗為1.2W，而DWDM萬兆光模塊在0~70℃作業溫度下的最大功耗為1.5W，在-40-85℃作業溫度下的最大功耗為1.8W，因此相對來說CWDM系統的功耗低于DWDM系統的功耗，DWDM加入了冷卻、波長鎖定等技術，在成本方面增加了不少，目前CWDM系統成本一般只有DWDM系統成本的30％，所以在建設5G網路時，為了減少成本，大多使用CWDM的無源波分方式，
為什么要引入無源波分

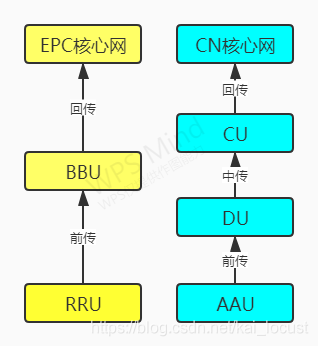

為什么要引入無源波分呢？在開始這個說這個話題之前，先提一下前傳，如下圖，左邊為4G的架構，右邊為5G的架構，其中CU主要包括非實時的無線功能，DU設備主要處理物理層功能和實時性需求的功能，而5G中AAU和DU之間的資料傳輸就稱為前傳，前傳中常采用的方式有光纖直驅和無源波分兩種，
5G網路采用3層組網架構，從CU-DU-AAU，DU到AAU之間進行信號前傳，在單獨建設5G時，假如按照一個站點三個扇區來算，DC和AAU之間如果采用光纖直驅的方式至少需要6芯光纖，如果采用1：6無源波分方案則只需要1芯光纖就可以建立網路，使用1芯光纖可以實作3路業務的傳輸，大大降低了光纖的需求，假如 4G和5G混合組網，按照每個站點3個扇區來計算，如果是光纖直驅那就需要12芯光纖，如果采用12波的波分復用器，只需要一芯光纖出局就可以了，
5G中如何應用無源波分

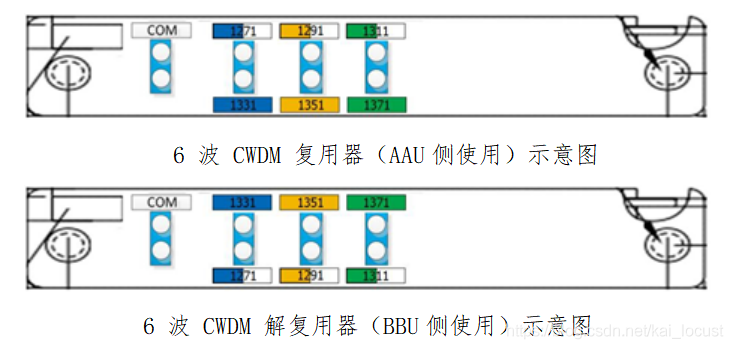

無源波分通過彩光模塊實作發射光作業于不同波長，無源波分復用器實作不同波長信號的合波分波，如下圖，CWDM 復用器應放置在 AAU側，CWDM 解復用器應放置在 DU/BBU側，
無源波分光模塊有25G和10G兩種，前者的傳輸距離有10km、15km光模塊，城區站點一般采用10km光模塊，偏遠站點采用15km光模塊，后者主要有10km、20km、40km光模塊，同樣城區一般采用10km光模塊，偏遠站點采用20km光模塊，無源波分采用不同的色標樣式及色號區分不同發送波長的光模塊，CWDM雙纖雙向光模塊分為半色和全色兩種，

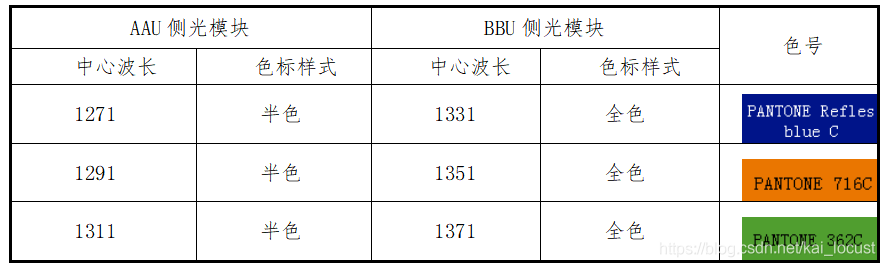

6波25Gb/s CWDM雙纖雙向光模塊的色標樣式及色號如下：

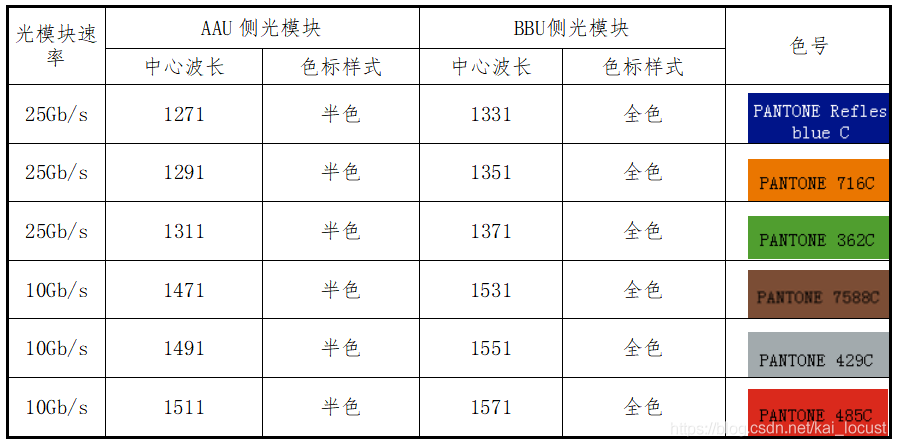

12波25Gb/s+10Gb/s CWDM雙纖雙向光模塊的色標樣式及色號如下：

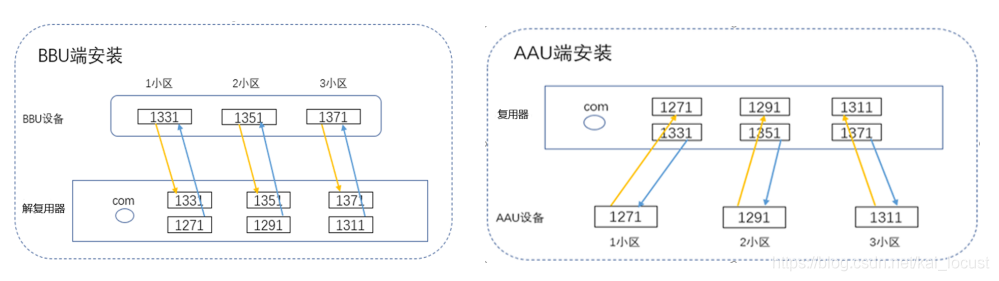

6波長承載5G基站時，1271nm、1291nm、1311nm 的25Gb/s CWDM 光模塊依次用于5G基站第 1、2、3 小區基站側的光發送，1331nm、 1351nm、1371nm 的 25G CWDM 光模塊依次用于5G基站第1、2、3小區 BBU側的光發送，1271nm 和 1331nm、1291nm 和 1351nm、1311nm 和 1371nm 成對使用，連接示意如下（黃色光纖為TX, 藍色光纖為RX），
12波長承載5G基站時，前6波采用25G CWDM光模塊，用于承載5G前傳，后6波采用10G CWDM光模塊，用于承載4G前傳或2.1 NR前傳，前6波的波長使用方法與6波長CWDM系統保持一致；后6波中1471nm、1491nm、1511nm的10G CWDM光模塊依次用于2.1G基站第1、2、3小區RRU的光發送，1531nm、1551nm、1571nm的10G CWDM光模塊依次用于2.1G基站第1、2、3小區BBU的光發送，1471nm和1531nm、1491nm和1551nm、1511nm和1571nm成對使用，

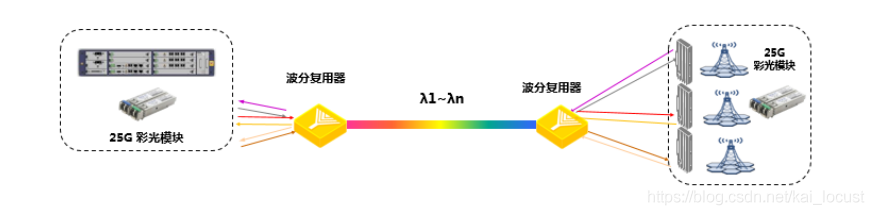

波分復用示意圖如下：

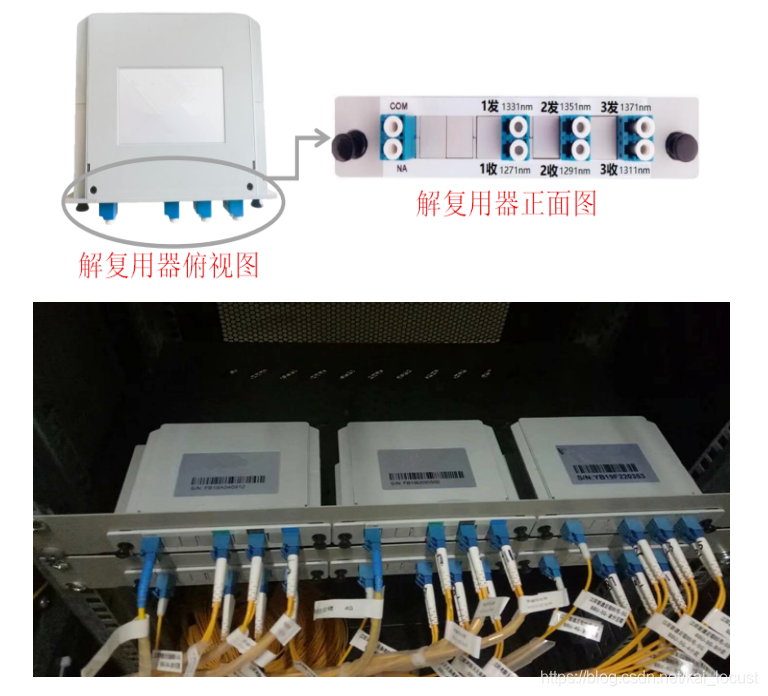

波分復用器實物圖如下：
