1、硬體準備：
（1）CH304C USB轉TTL串口ISP模塊
（2）STM32F030F4P6最小系統板

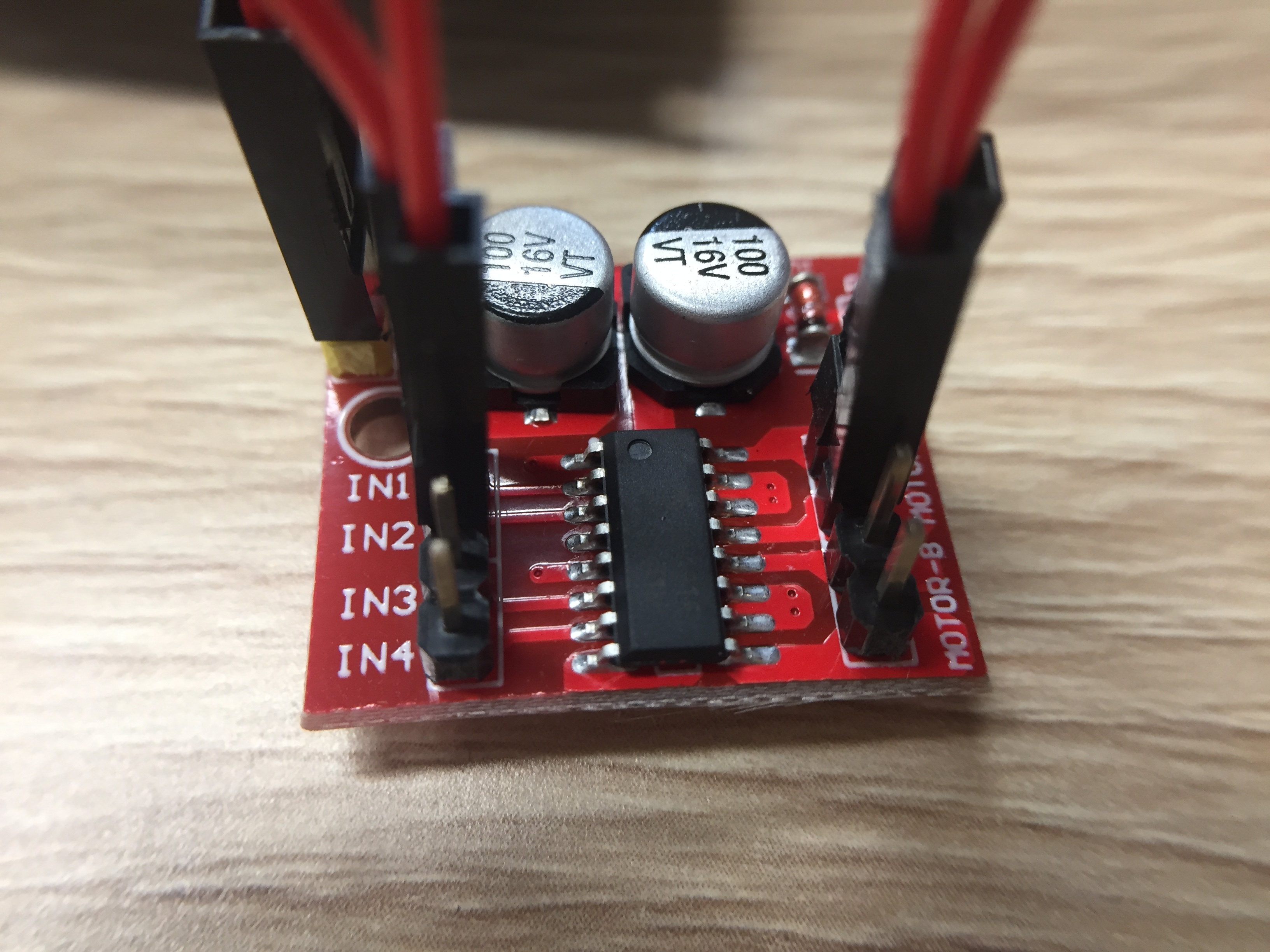

（3）MX1616 1841H（或L298N）直流電機驅動板

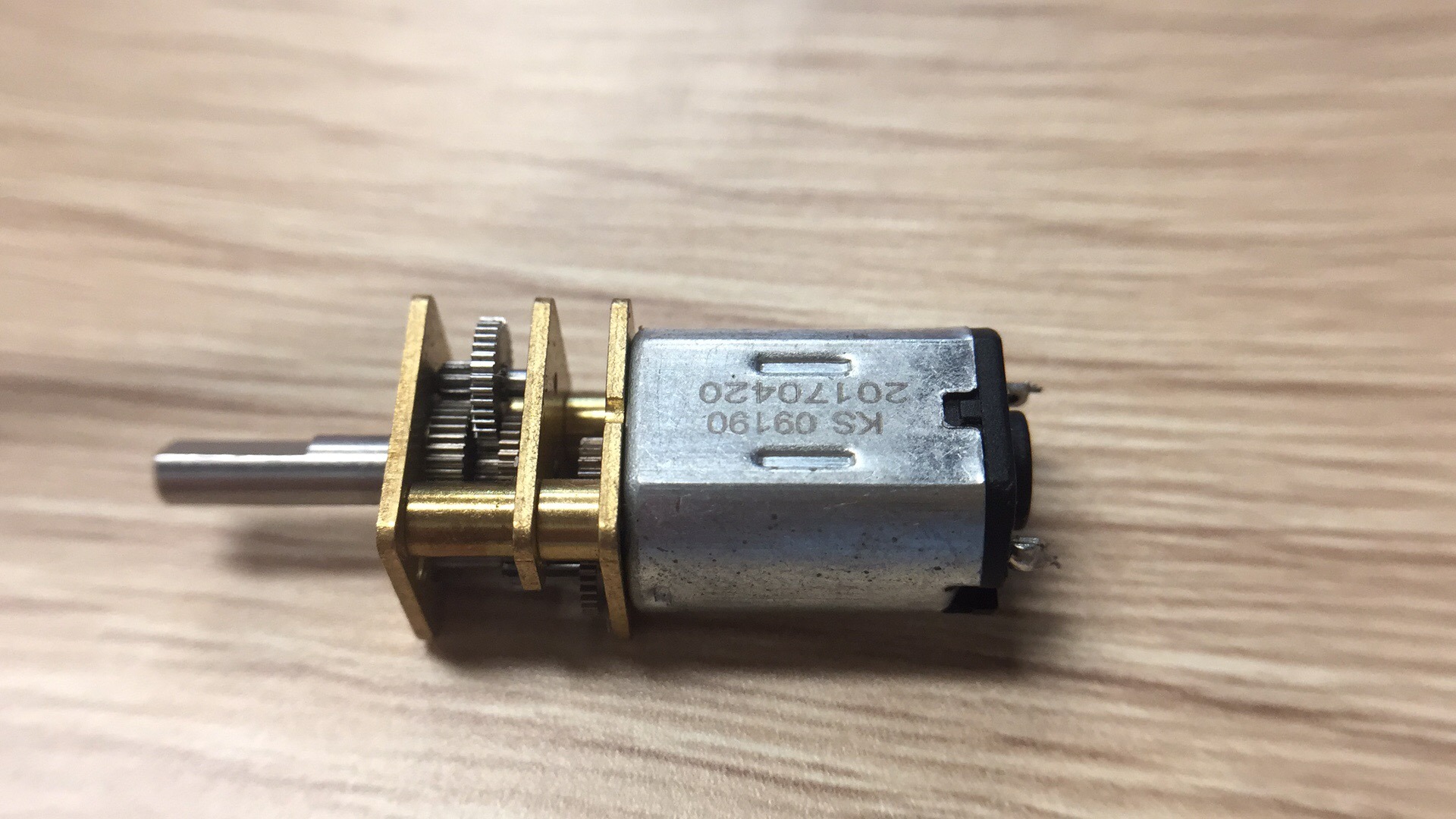

（4）micro USB資料線1條，micro USB充電線1條，杜邦線10條，5V減速電機1個。
uj5u.com熱心網友回復：
2、硬體連接（1）USB資料線接電腦及CH304C板。
（2）用4條杜邦線把CH304C板和STM32F030F4P6最小系統板的3.3V、GND、TxD、RxD連接起來。必須注意的是，CH304C板的TxD連接到STM32板的RxD，CH304C板的RxD連接到STM32板的TxD，否則燒程式會失敗！
（3）USB充電線接在電腦上或電源配接器上，然后micro USB頭供電給STM32最小系統板。
（4）用2條杜邦線從STM32最小系統板取電，連接到MX1616驅動板上，STM32最小系統板的5V連到驅動板的+，STM32最小系統板的GND連到驅動板的-。
（5）用2條杜邦線，STM32最小系統板的PA3連到驅動板的IN1，STM32最小系統板的PA4連到驅動板的IN2。
（6）用2條杜邦線，連接驅動板的MOTOR A到減速電機。
uj5u.com熱心網友回復：
3、軟體準備（敲黑板了，這是重點中的重點）（1）先安裝CH304C驅動。
（2）安裝KEILC編程軟體，這里安裝的是5.28最新版本。
（3）安裝STM32F030F4庫。
（4）下載示例程式MOTOR，建議解壓后放在C盤的根目錄下，然后用KEILC打開，進行rebuild。（rebuild出來的HEX檔案放哪里，請在rebuild前設定一下。選單：project--》option for target ‘target1’--》output--》select folder for objects，選擇HEX生成存放的檔案夾--》給HEX起個名字MOTOR--》勾選create HEX file。）
（5）打開ISP串口下載軟體flymcu。
（6）把STM32最小系統板的跳線帽短接BOOT0和3V3，按一下STM32最小系統板上的復位鍵。（這步不能少！）
（7）點擊。。。選擇剛才生成的HEX檔案--》開始編程。
（8）編程完畢，把STM32最小系統板的跳線帽短接BOOT0和GND，按一下STM32最小系統板上的復位鍵，系統正常運行了，至此，系統搭建成功！
uj5u.com熱心網友回復：
上面提到的所有軟體和程式，以及電路板可以聯系本人，但不常在線
