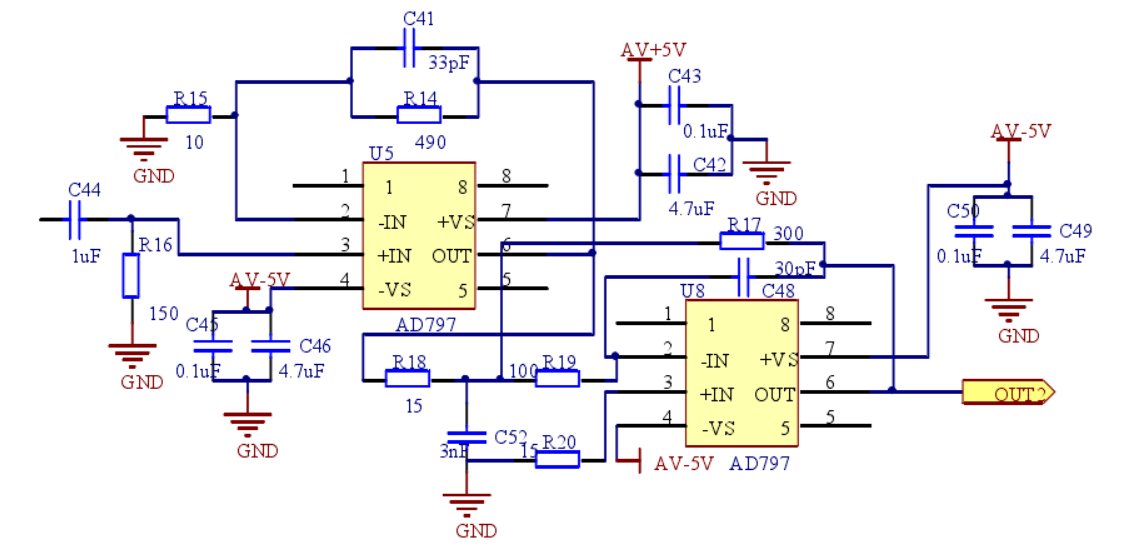

說明：
（1）輸入信號為100KHz的方波信號，其中第一級放大50倍，第二級放大20倍
（2）運放采用AD797超低噪聲放大器，100KHz時，噪聲僅有1nv/hz，增益帶寬積為110MHz
（3）第一級的C44 和 R16 構成高通濾波器，設計的高通濾波器通帶截止頻率為 1 KHz，第二級構成二階巴特沃斯低通濾波器，截止頻率為3MHz
（4）C41是手冊中建議增加的使輸出平坦的電容，會不會是這個電容有問題？
現象：

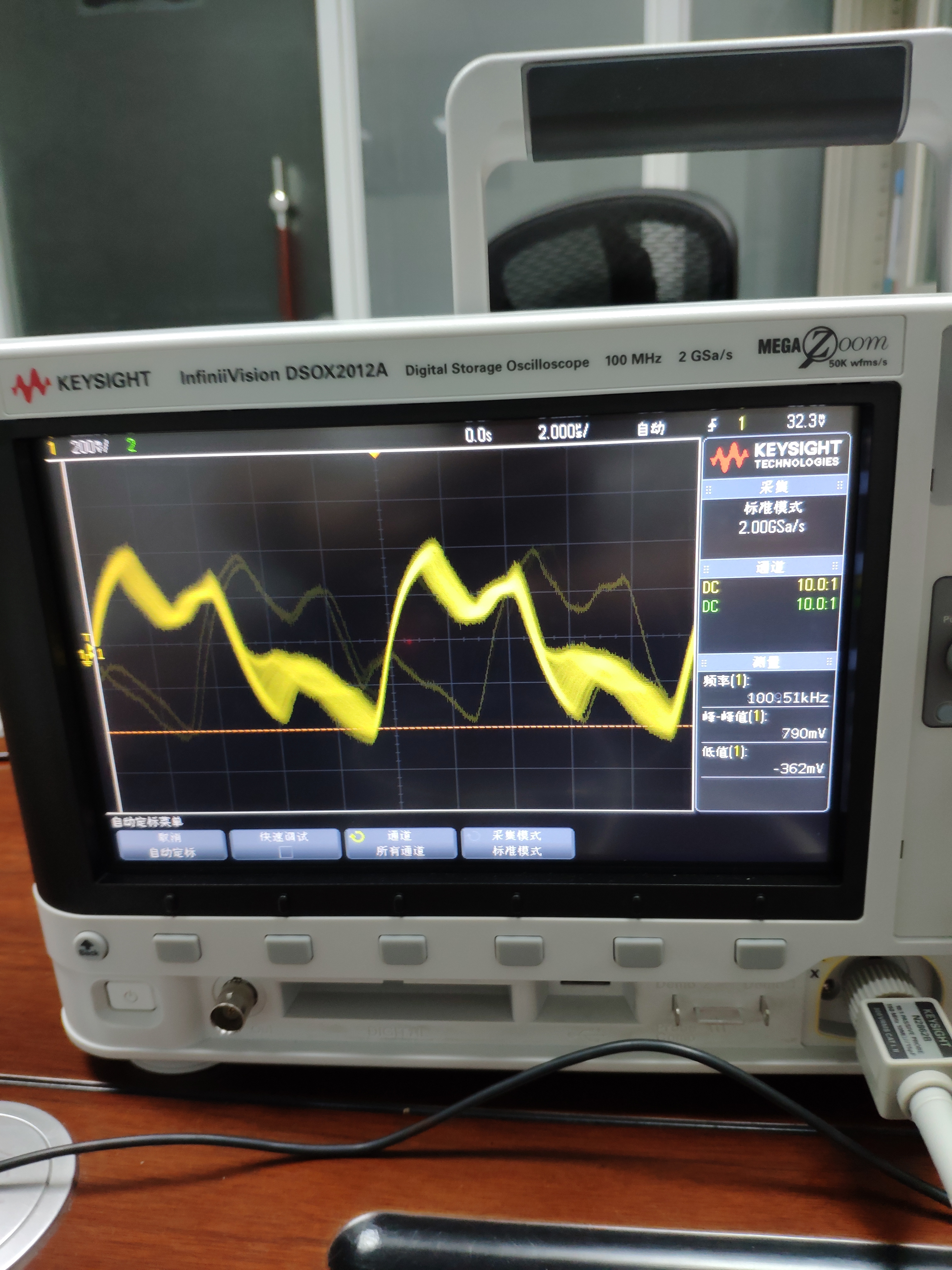

（1）測驗第一級放大器時，輸入信號幅度為25mvpp時，出現如下失真
（2）輸入信號幅度為7mvpp時，第一級運放則輸出類似三角波的失真波形

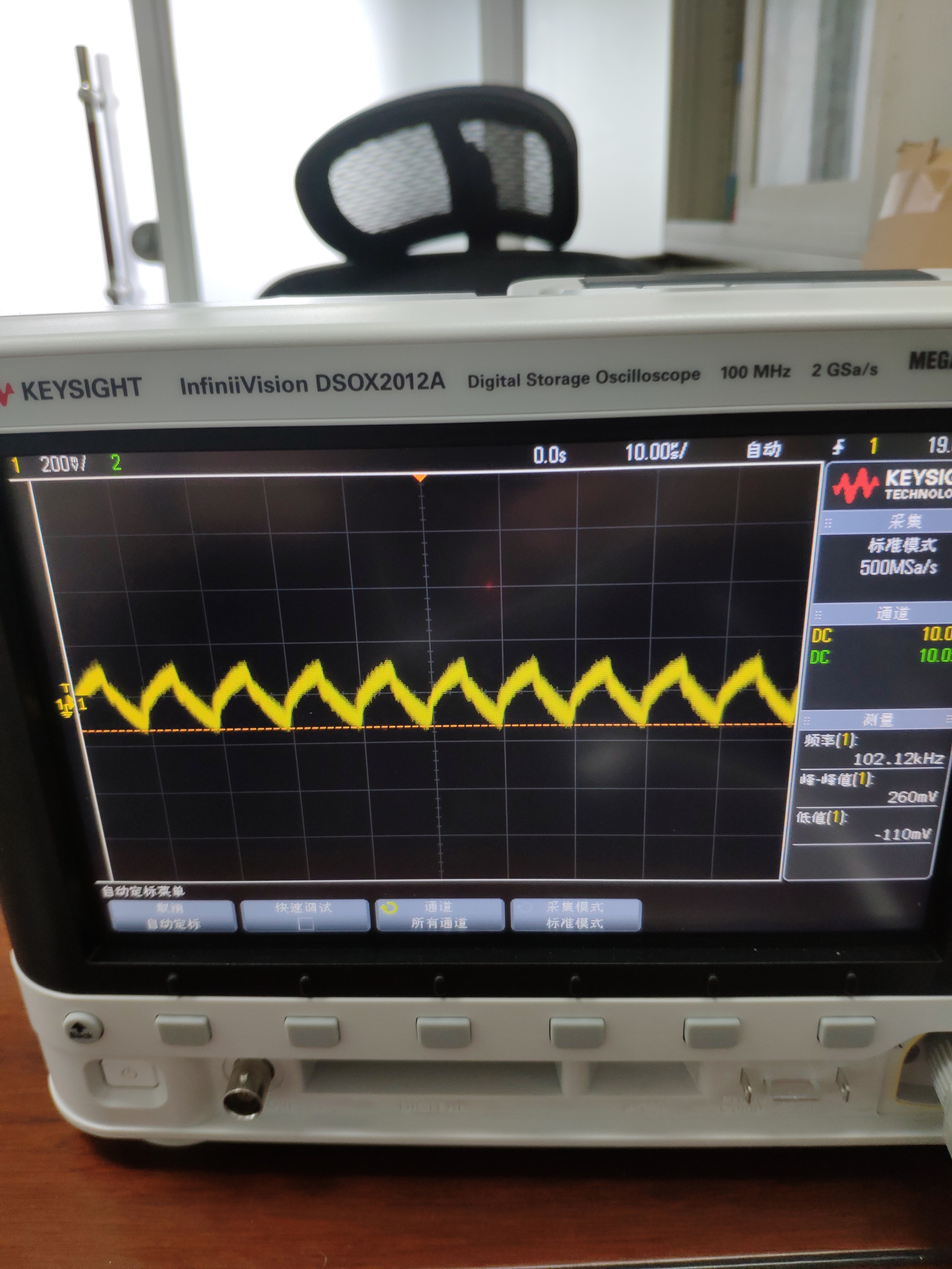

（3）輸入信號幅度為5mvpp時，第二級輸出為類三角波
求幫忙分析，求解決方法~~~~
uj5u.com熱心網友回復：
看起來是相位失真，先把電容去掉，看看直流放大的性能如何；uj5u.com熱心網友回復：
您是指把前面的高通濾波去掉嗎，C71和R31uj5u.com熱心網友回復：
是，高低通的電容都先去掉，主要應該是受到低通的的截止頻率的影響uj5u.com熱心網友回復：
電阻設計離譜：所有電阻偏小10-100倍。另外由于輸入電阻太小，所以電容相對就小了（10倍）。
電路沒有精確設計輸入阻抗等問題！！！
uj5u.com熱心網友回復：
1000倍的放大，為什么不把低通放前面，高通在后面，這樣系統諧波最少。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/91421.html
