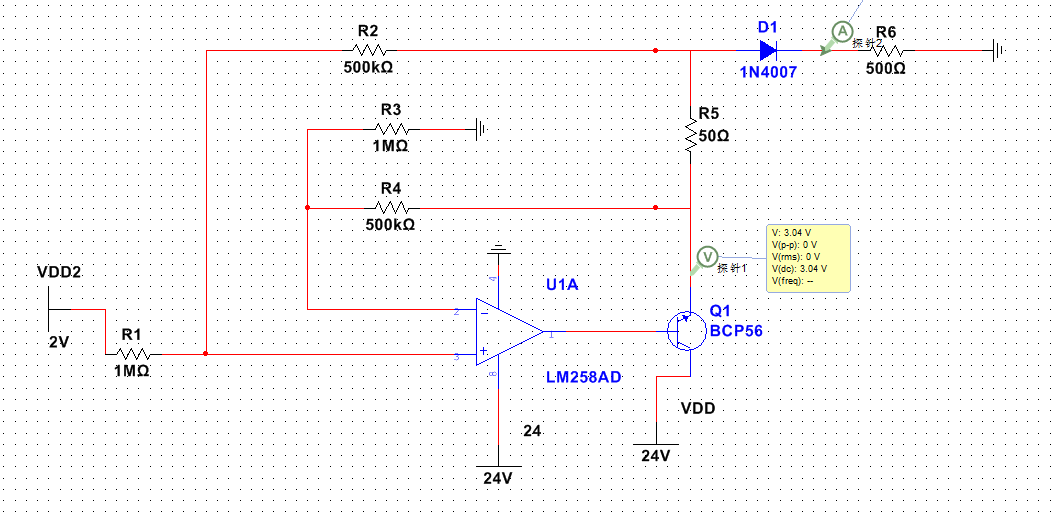

本來根據資料下圖資料做了一個電壓轉換成4-20mA的電路
但是不小心把圖中的R2變成了1M，運放的電壓變成了5V，結果在接上萬用表電流檔（mA）的時候，電阻R5啥訓
推測是由于三極管處于飽和導通狀態導致R5上的電流過大，但是在仿真中即使我把狀態還原成燒電阻之前的情況，三極管Q1也遠遠沒有達到飽和區
誠心請教，為什么R5會燒。
uj5u.com熱心網友回復：
從電路引數計算可得500歐姆24伏特電流不過48毫安,那么計算50歐姆的功率為2.4瓦特,啥訓可能使用的電阻功率可能小了.uj5u.com熱心網友回復：
仿真畢竟是仿真與硬體還是有差別的,不可盡信仿真.uj5u.com熱心網友回復：
由于電路在有三極管后復合增益很高，偶發自激導致輸出滿輻，需要增加補償電路，以減少回應速度，原理自激條件。
方法有2：（20年前我們常這樣處理）
1.在R4并聯104-105
2.在三極管BC間加補償電容（47-1000P）
具體數值根據電路回應速度要求。
以及回路其它系統耦合情況，曾有的電路增加了反而震動，去掉耦合沒了。
