經過H1的所有資料都會以廣播形式發送給每一個埠，假定此集線器只有0/0/0、0/0/1兩個埠在使用，可當作s1與A直連
1 對兩個終端IP、掩碼進行計算，發現A、B處于同一網段，但未建立arp表，便向S1發送一個arp請求，請求內容為“我知道B的ip，但是我不知道B的mac”，B回應回傳“我是B，我的ip是xxx，我的mac是xxx”，以此A、B得到得到ip-mac表，S1同時也建立mac-埠表。
2 封裝成幀，包含源ip地址、源mac地址、目的ip地址、目的mac地址、資料塊，發送給S1。
3 S1在mac轉發表中查找mac對應埠，得到埠0/0/3，將包發送至設備B。
4 B收到包。
uj5u.com熱心網友回復：
扯到IP 就是3層了uj5u.com熱心網友回復：
交換機學習所有介面報文的源MAC，表維護起這個表。轉發時根據報文目的MAC去查這個表，如果表中有地址，即也有出介面。uj5u.com熱心網友回復：

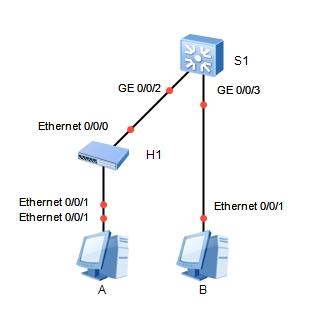

按照你的拓撲圖來說，已經不是二層交換問題了。S1應該是一臺路由器吧？那通常來說S1在這個位置是使用路由功能的，那A、B就不是在一個網段中，所以是路由問題。
如果S1的2、3口只是啟用橋接功能，那S1在這個問題中就等效一個純交換，那這個問題的程序如下：
假設網路處于初始狀態，并且由A發起首次初始通信：
A會根據目標IP和自身IP以及子網掩碼判斷，發現B和自己一個網段，查詢本機ARP快取找不到B，便發起ARP查詢，之后經過H1和S1的轉發后，達到B。B發現該ARP請求和自己相關（查詢目標IP和自己吻合），并發起ARP應答，同樣經過S1和H1送達A，這時候A就知道B的mac了。在B應答A發起的ARP查詢時，記得是會自動學習到A的ip-mac關系的（這個不是非常確定，可以實際抓包分析一下。）。
A和B都有對方IP-mac對應關系后，ip通信就可以建立起來了。
二層交換主要學習ARP協議，弄明白了其實很簡單。
